●序●
近期幫朋友組電腦,由於選用之CPU沒附風扇,故加購CPU塔型散熱器,首選是我自己用了10年但市場上非常冷門的Intel XTS100H,很幸運地AUTOBUY還有全新品,由於太冷門,收到後特別看了一下製造日期:2010年!沒想到有電商通路會賣庫存這麼久的商品(以3C產品來說根本時光膠囊),該不會其他分類也有類似陳年老物之全新品?然後就找到了本文主角:Treetop樹昌 L-2000。

21世紀初,讀國中時家裡有了第一台電腦,當時是CRT為主流、LCD很貴的時代,當面對著巨大之17"CRT,當時心想:若使用LCD,是否就能跟機殼合而為一,進而省下許多空間!雖然後來知道有AIO電腦這種東西,但L-2000設計比較接近我當時想法。目前系統碟使用PCI-E介面SSD、3.5吋傳統硬碟2個,剛好符合樹昌 L-2000可容納之數量,且可直上ATX主機板、ATX PS/2電源供應器又是全新庫存品,考慮2天後決定衝了。

考慮2天期間瀏覽許多網路資訊,此機殼是韓國3RSYSTEM公司設計(原廠網站商品資訊已移除),於日本、韓國銷售廠牌名為3RSYS Ldorado L-2000;歐美方面則用Chieftec Bravo BL-01B銷售,部份討論區還保留發表當年的留言,有興趣可以看看,留言大多是差評(笑) ;在台灣則以Treetop樹昌L-2000販售,中文資訊相對於前述非常少,比較完整的兩篇發表日期分別為2009年、2010年,總結:負面評價多於正面,讓我對這機殼更感興趣了!

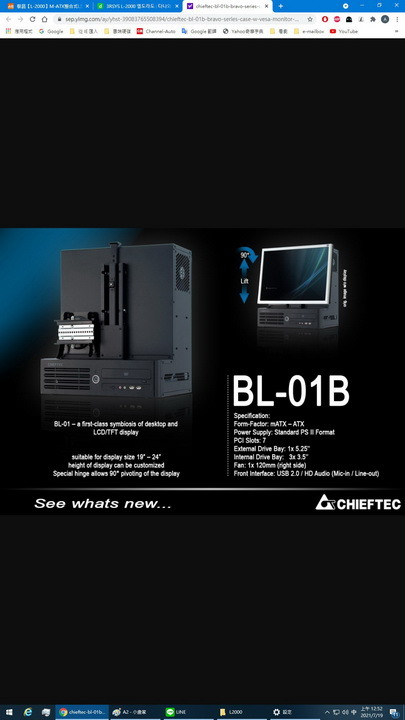

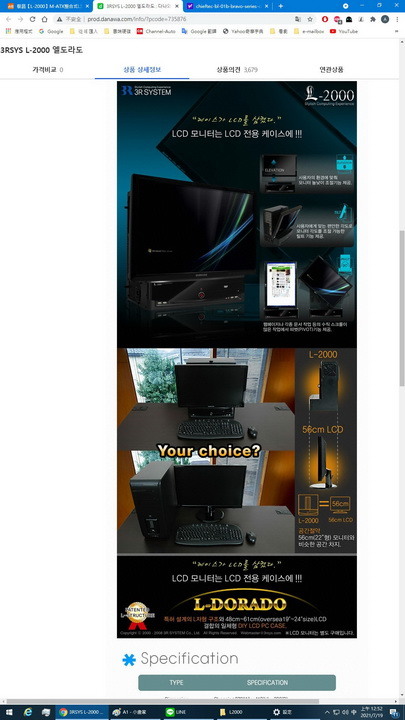

由於3RSYSTEM原廠已移除L-2000產品資訊頁,故用螢幕截圖方式分享當年產品廣告
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

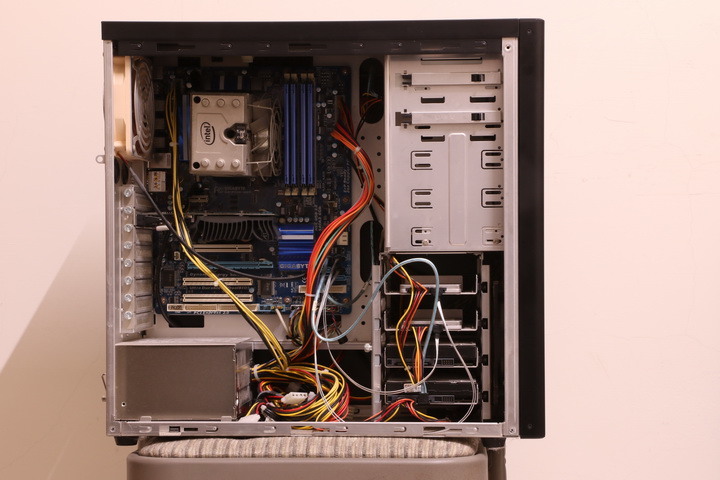

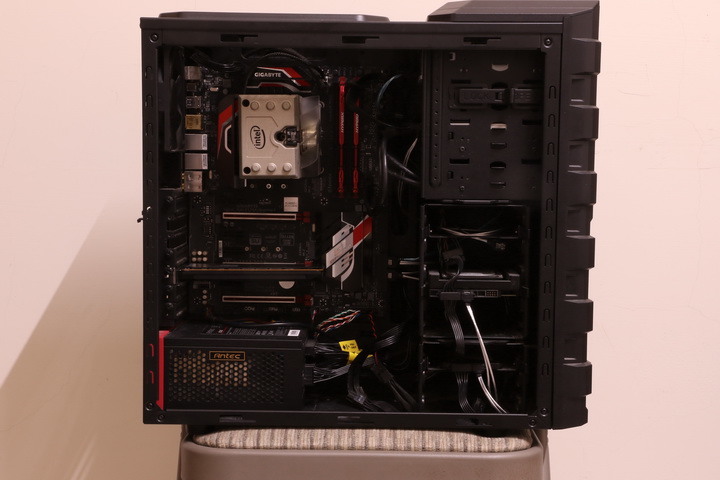

下列為本次自HAF 912移至L-2000的硬體:
ATX主機板、CPU(含散熱器)、RAM、PSU、HDD*2、SSD*2、5.25"光碟機*1與24" LCD
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●開箱●

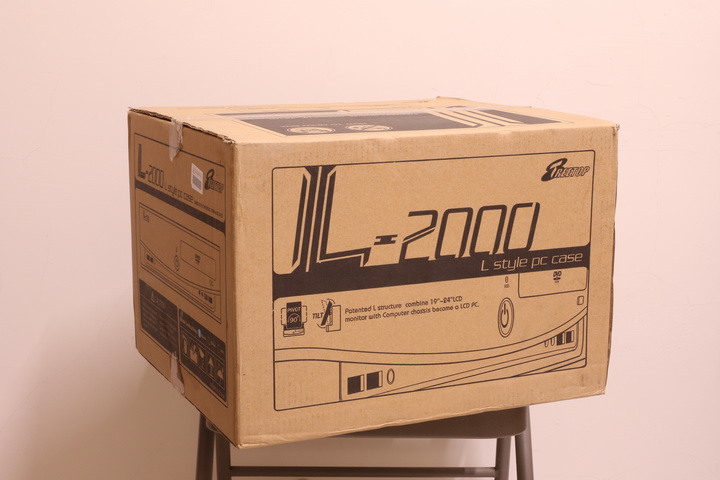

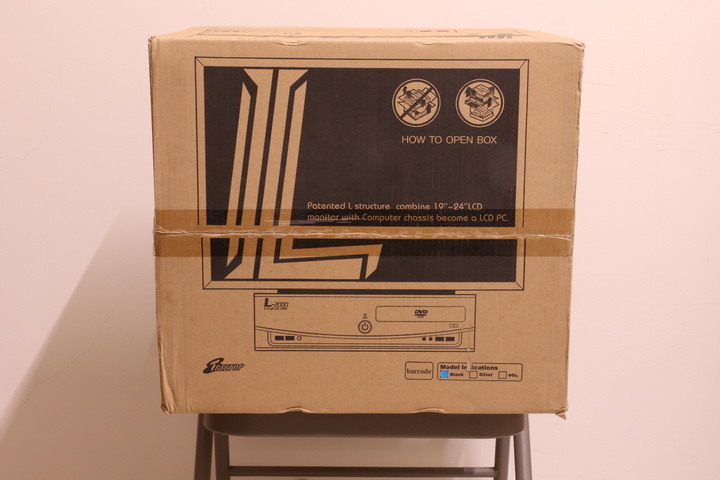

外箱上清楚畫出機殼外觀與本產品最大特色-與螢幕合而為一
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

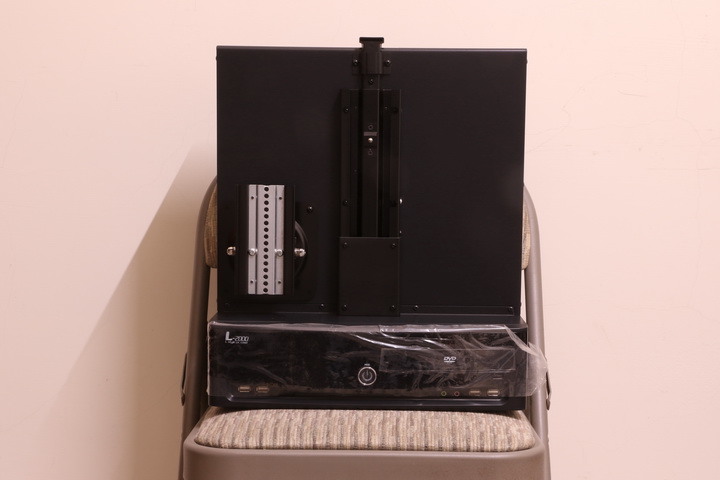

機殼本體正面,銀色物體為VESA螢幕支架,前面板I/O有USB2.0*4、3.5mm耳機插孔、麥克風插孔各一、RESET鍵、開關鍵與現在少見的隱藏式光碟機面板
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

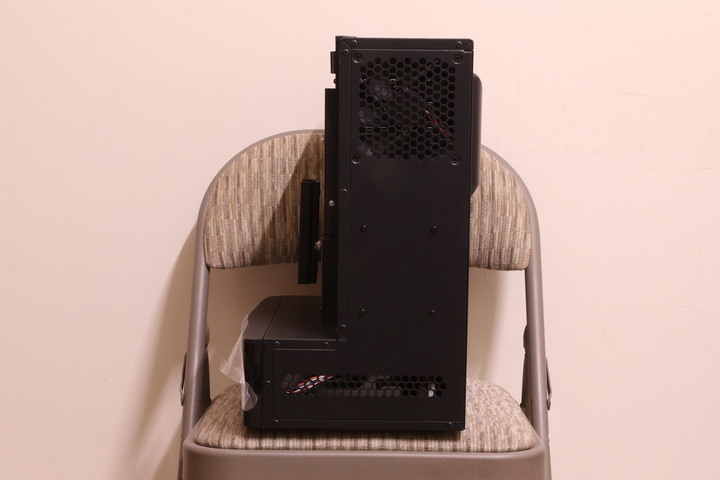

機殼本體左側面,上方的12cm排氣風扇為本機殼原廠設計唯一可安裝風扇處,下方設計有對流孔
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

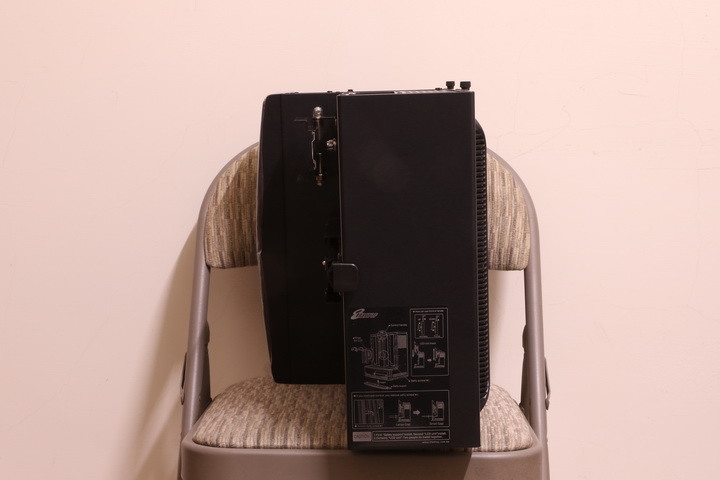

機殼本體右側面,為主機板I/O介面、PCI插槽與PSU安裝處,本側對流孔為I/O面板旁之區塊
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

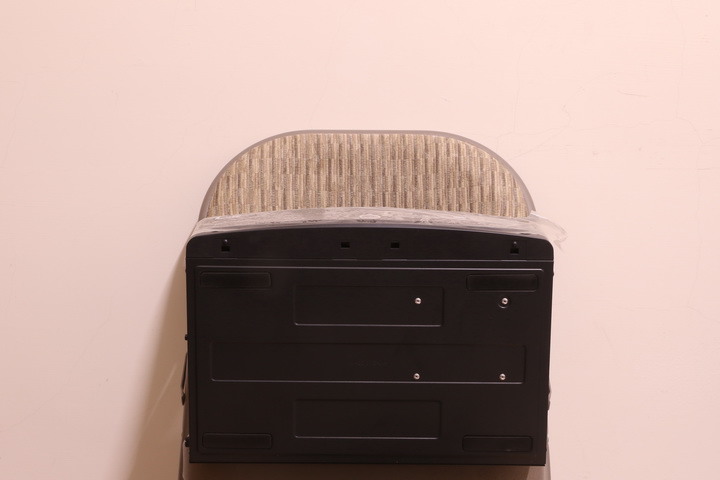

機殼本體下方,主要為防滑設計,前緣的方孔可安裝附贈之防傾斜支架,預防螢幕太重導致前傾,但我的螢幕沒有這問題,故未拆封使用
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

機殼本體上方,有螢幕掛架簡易使用說明
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

機殼本體後方,突出處為一塊有上下排散熱孔之塑膠,但突出位置與CPU位置錯開,所以無法成為塔型散熱器的容納空間
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

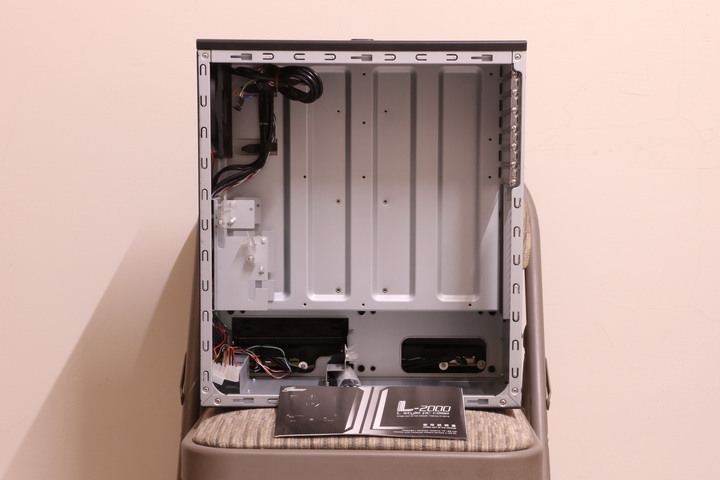

機殼內部,可惜無黑化設計(2008年發表時,2500元價格帶機殼應該也鮮少黑化吧?),除了螺絲外,還附有一本說明書。PCI空間標榜可裝30cm長的顯示卡,在顯示卡選購上少了許多限制
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●移機●

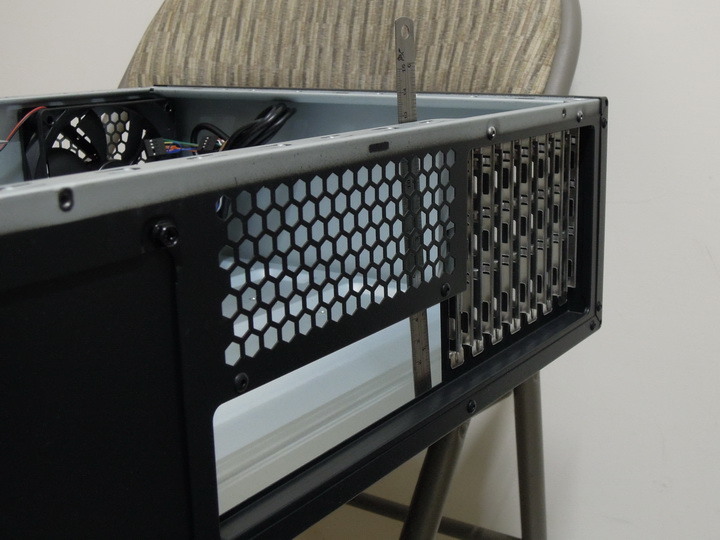

看本站前輩文章分享,僅說12cm風扇塔型散熱器無法使用,國外資訊顯示可使用9cm風扇之塔型散熱器,而陪伴我許久的XTS100H風扇是9.5cm、本體高度13cm,立刻量看看機殼高度,看看有無機會沿用XTS100H
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

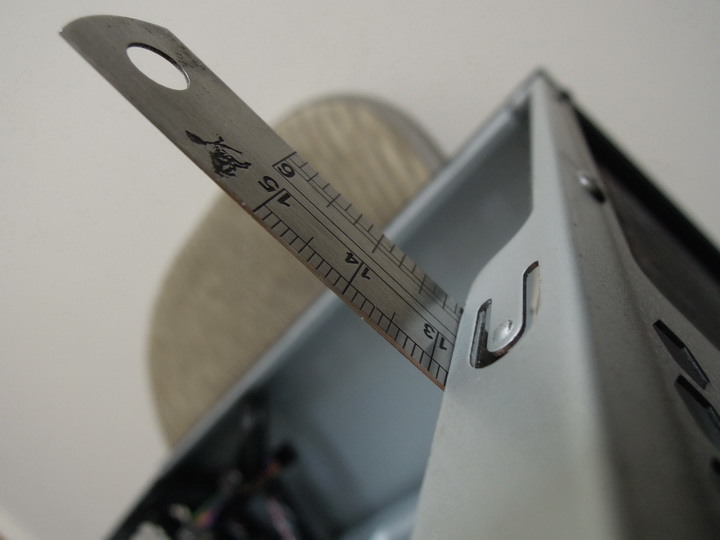

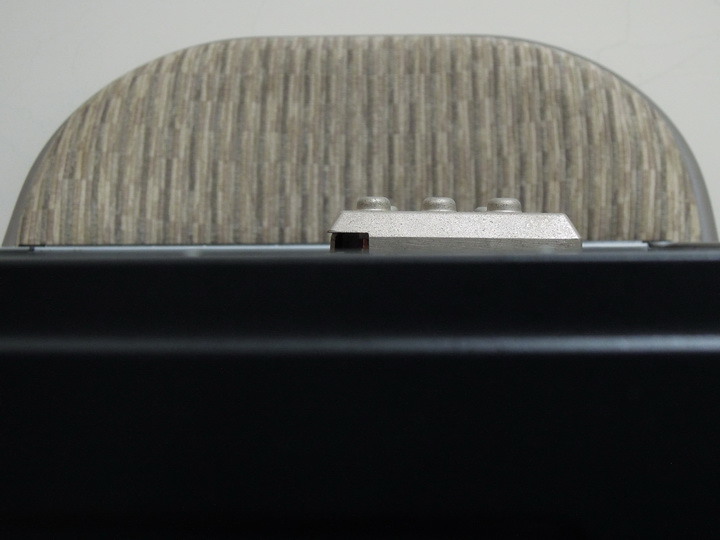

不到13cm,看來是沒機會
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

把主機板+XTS100H移過去看看,頭超出很多,但9cm風扇塔型散熱器選擇不多,乾脆買看看下吹式,較低之散熱器對於I/O面板旁散熱孔進氣我想應該有幫助吧!?
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

接下來塞看看電源供應器,乍看之下沒問題
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

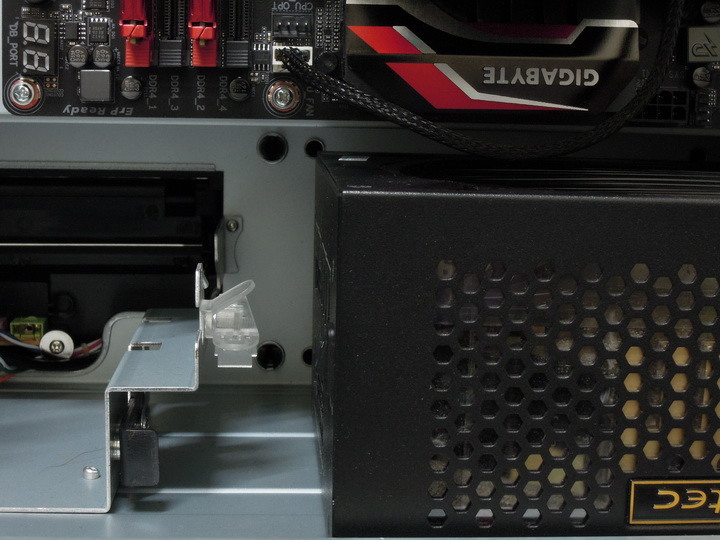

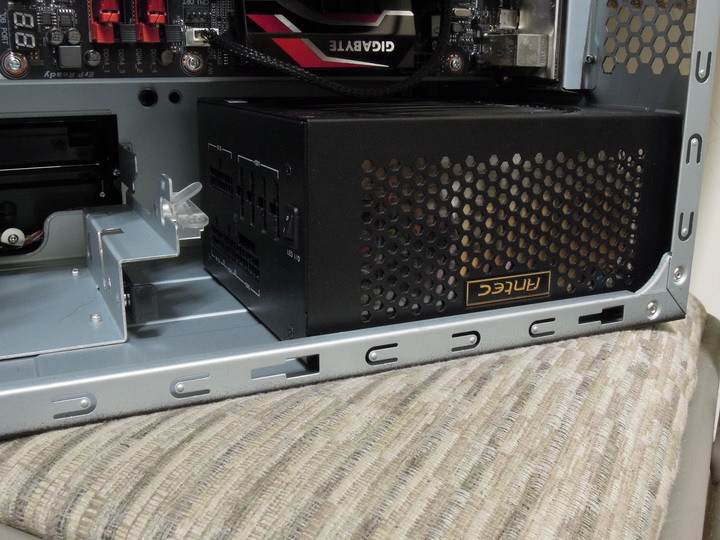

電源供應器離5.25"支架超近,有不妙的預感
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

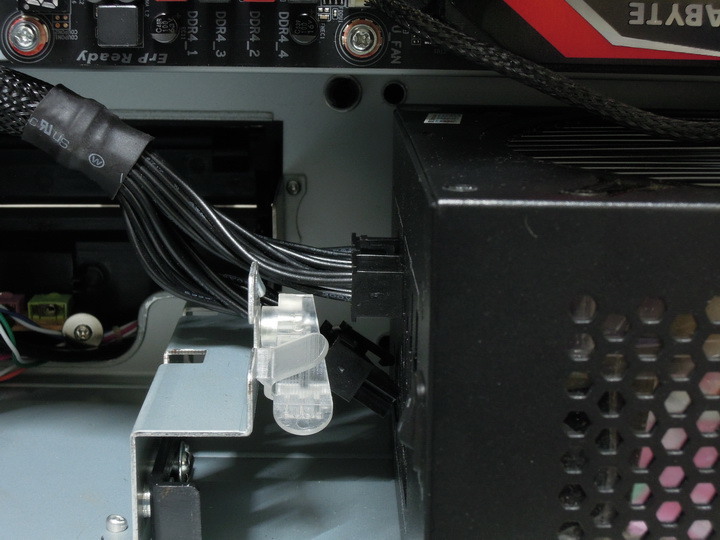

模組化電線完全無法插上,故電源供應器無法沿用
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

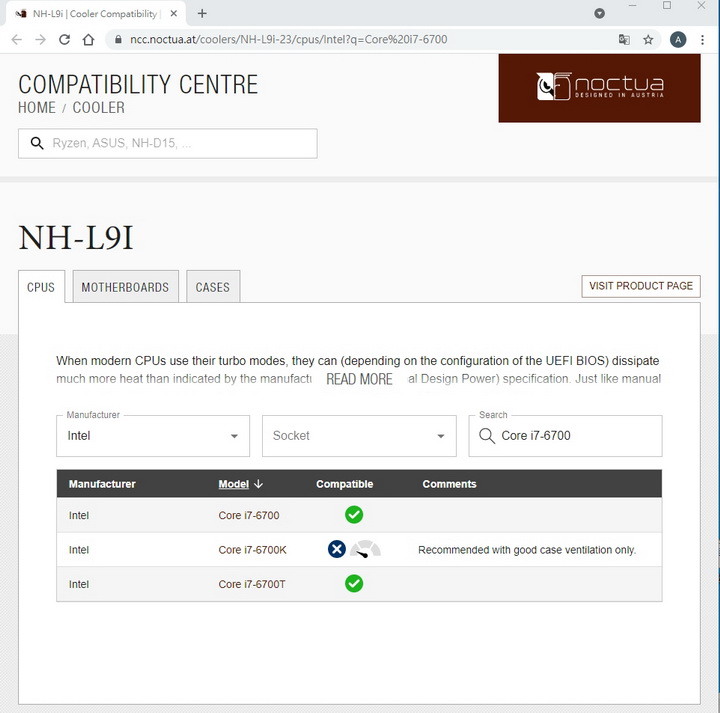

首先來解決CPU散熱問題,看來看去NOCTUA NH-L9i最合我意,但該產品標榜為HTPC/ITX設計,怕無法壓制i7-6700,好在NOCTUA原廠貼心地提供CPU相容列表查詢,i7-6700顯示綠色勾勾,就放心買下去啦!
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

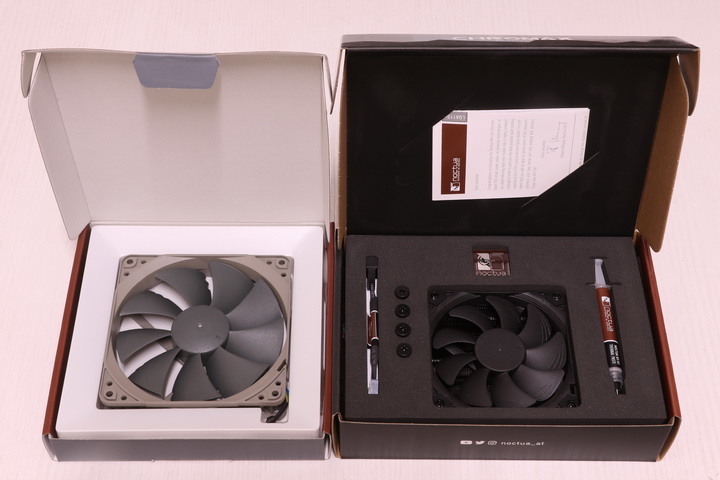

機殼附的12cm排氣風扇看起來弱弱的且是大4Pin供電,趁這機會更換NOCTUA 12cm PWM風扇
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

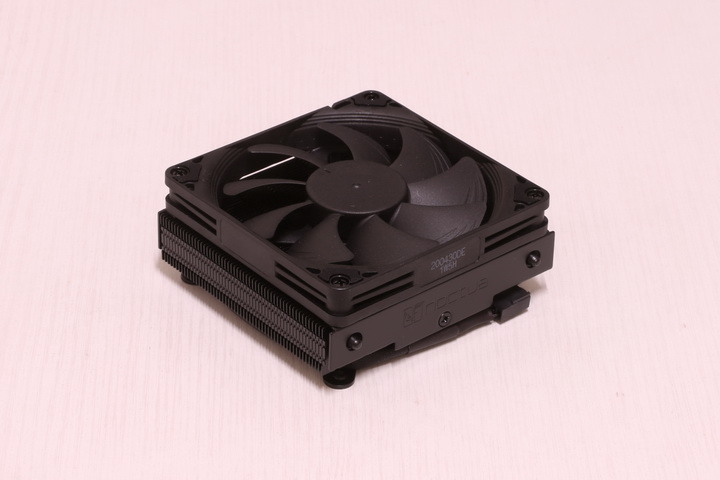

黑化版NOCTUA NH-L9i,質感非常不錯(而且是Made In Taiwan)
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

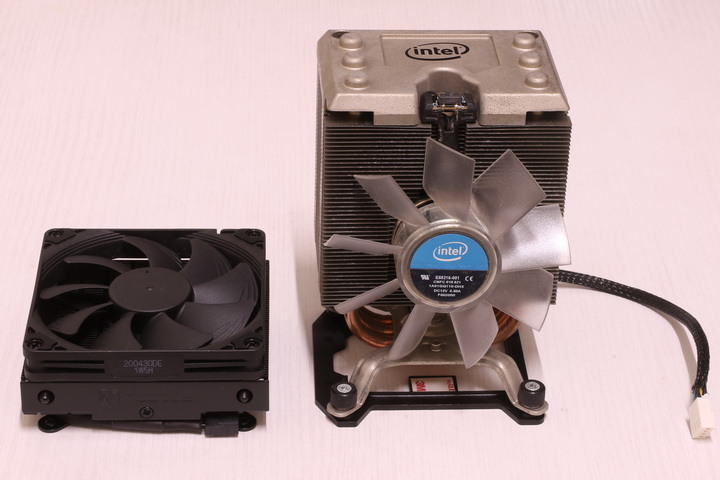

NOCTUA NH-L9i與Intel XTS100H身高比一比
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

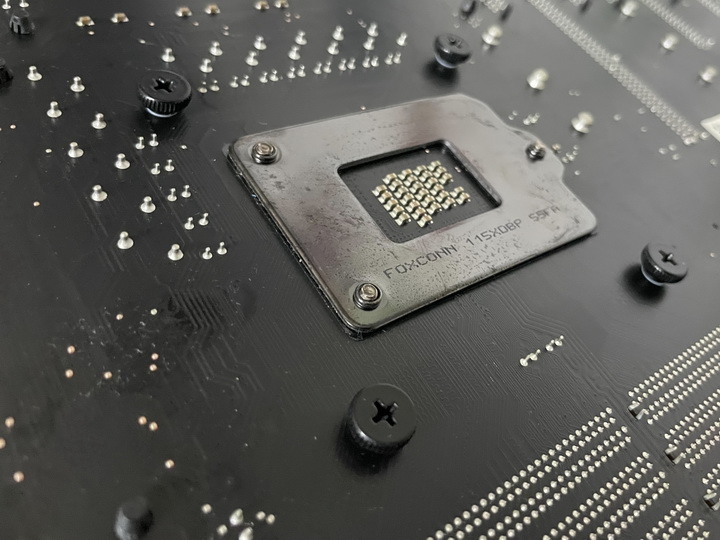

NOCTUA NH-L9i僅可從主機板背面鎖螺絲固定,L-2000沒有背板開孔,所以一定要拆主機板下來鎖附
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

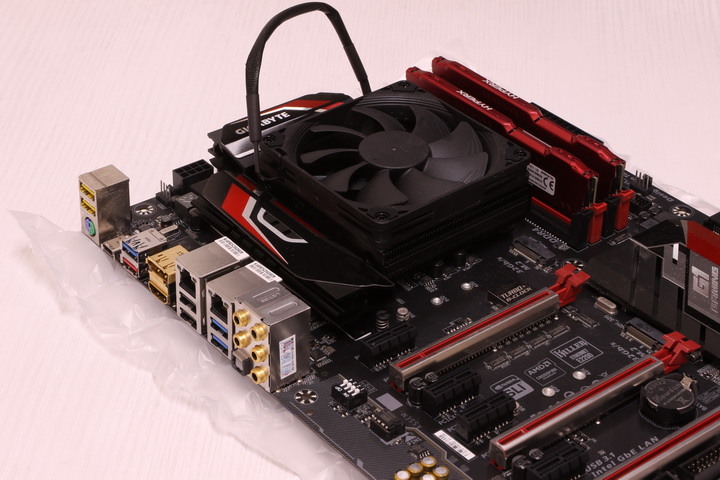

NOCTUA NH-L9i安裝完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

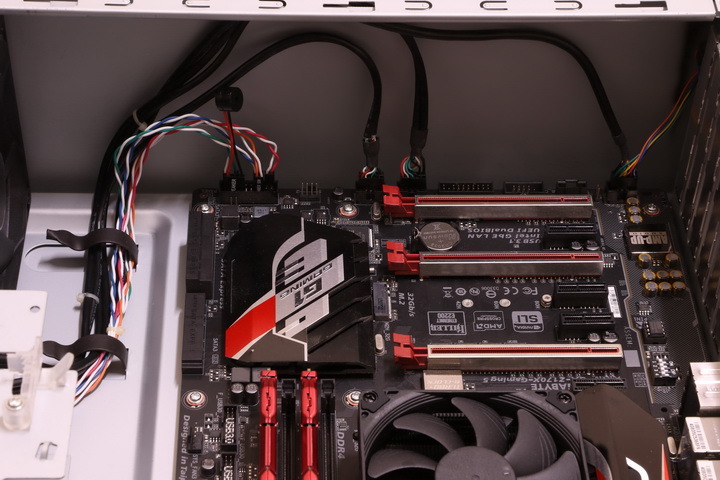

主機板進駐L-2000,把訊號線插一插並稍作整理
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

解決了CPU散熱,再來就是電源供應器,因為不太想再花錢買新電源供應器,所以把老婆的上網追劇機拆來看看
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

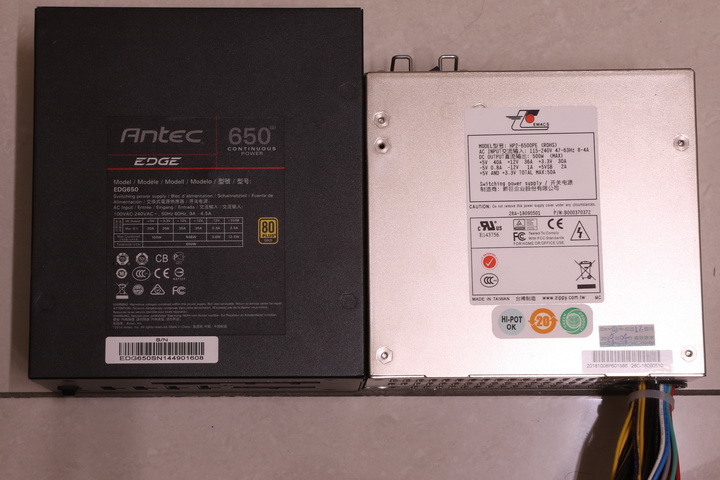

電源供應器比一比,左邊是原本的Antec EDGE 650全模組化,深17cm;右邊為老婆上網追劇機的ZIPPY 500W HP2-6500PE,深15cm,直接交換即可,不用再花錢買。在日本網友分享照看過有人L-2000裝Corsair TX850無模組化(深16cm)、Corsair HX650半模組化(深15cm),所以L-2000除了可以裝30cm長的顯示卡,也有可對應之大瓦數電源供應器供安裝
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

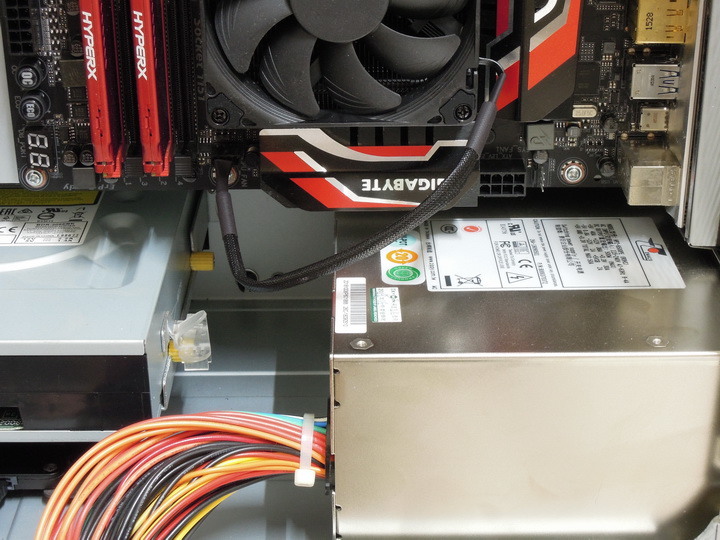

電源供應器較先前短了2cm,爭取到不少空間,線束集中於對的地方,安裝過程非常順利
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

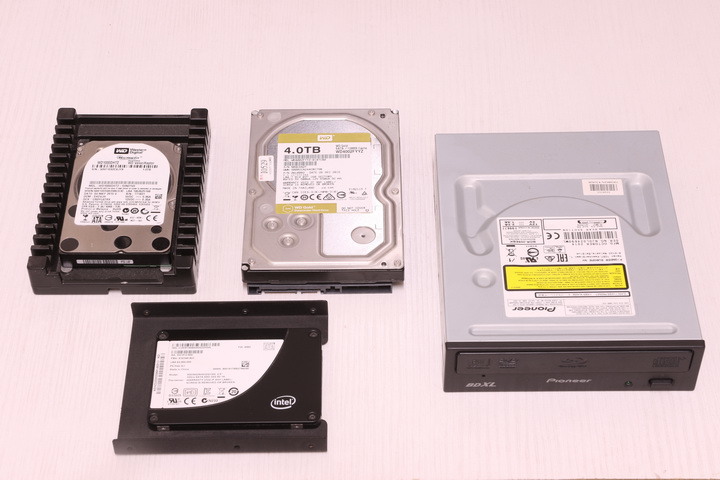

本次要進駐L-2000的資料硬碟、備份硬碟、遊戲用SSD與藍光光碟機。
遊戲用SSD是Intel SSD X25-E 32GB SLC顆粒,為Intel最早期SSD產品之一,由於是旗艦產品價格超高,大學時買不起破萬元的X25-E 64GB當系統碟,出社會後發現有32GB新品才2000多元,就入手一個當收藏,裡面僅存放CS1.6跟世紀帝國二HD版這兩個骨灰級遊戲
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

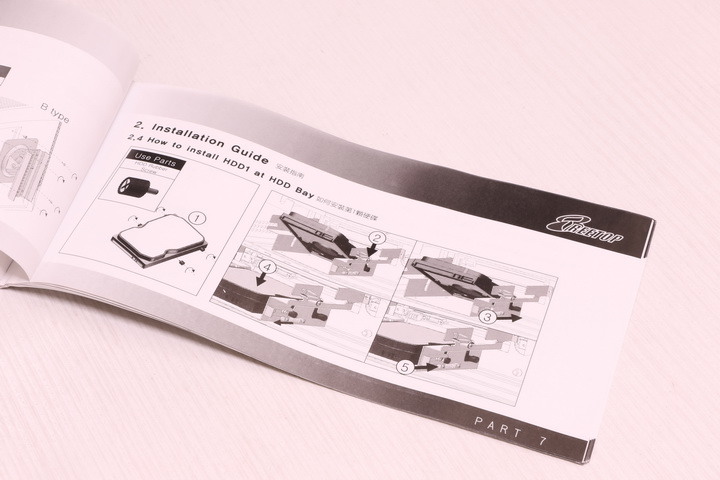

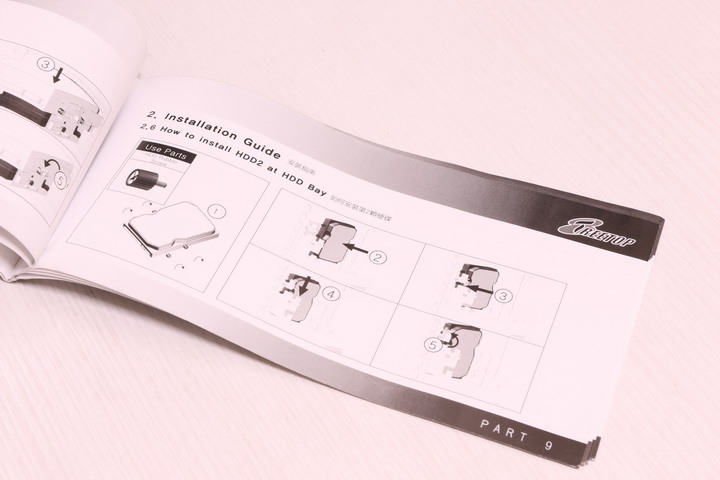

L-2000的硬碟與光碟機置放位置全都是我沒見過的特殊快拆設計,所以要來翻翻說明書
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

本機殼的硬碟、光碟機固定方式為:將內附之橡膠螺絲鎖附在硬碟/光碟機本體螺絲孔,然後卡進相對應位置,最後扣上扣具即完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

硬碟與光碟機鎖附橡膠螺絲完成,SSD的2.5"轉3.5"支架因螺絲孔無法鎖橡膠螺絲,最後決定直接放置於最下層不做固定
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

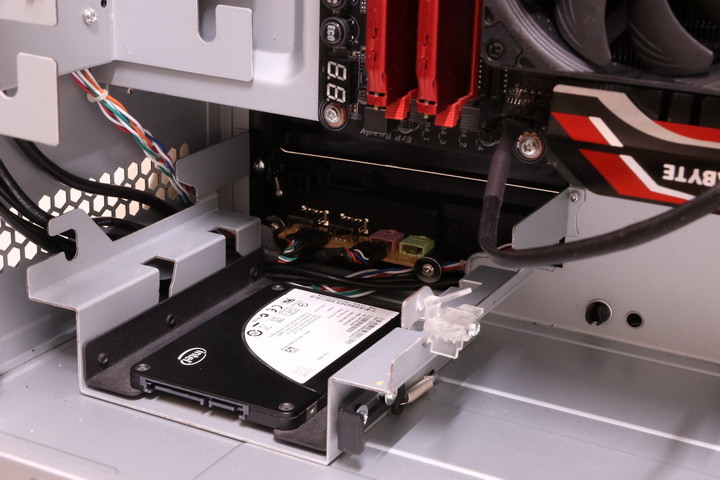

因機殼內部空間狹小,放置硬碟/光碟機有一定順序,首先放置SSD於光碟機下方的1號硬碟位置
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

光碟機上場
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

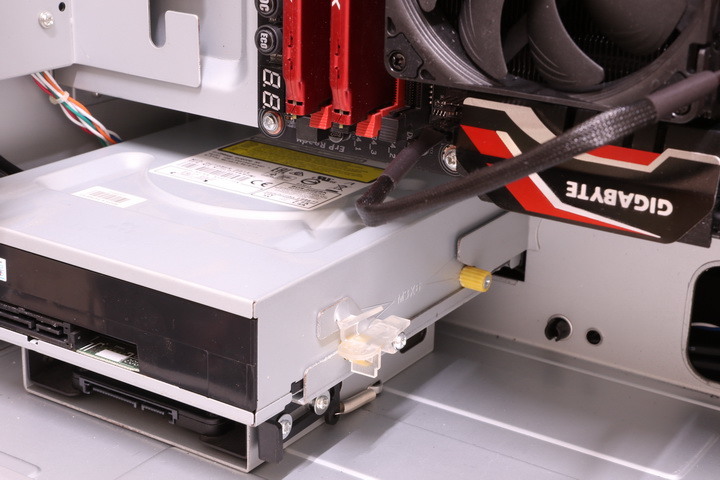

光碟機推至定位
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

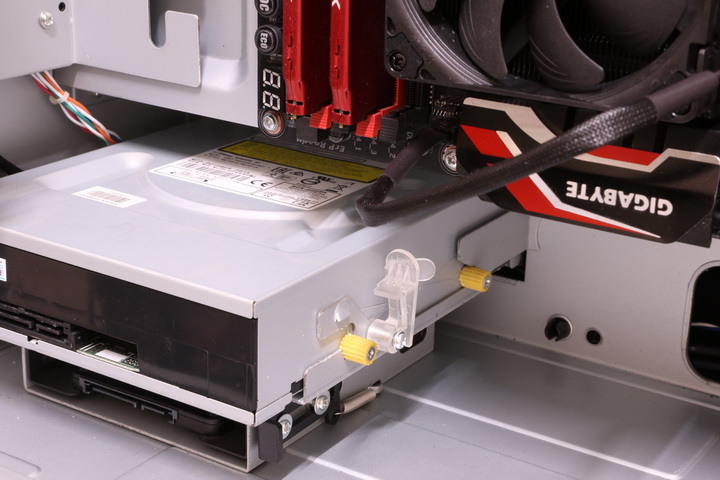

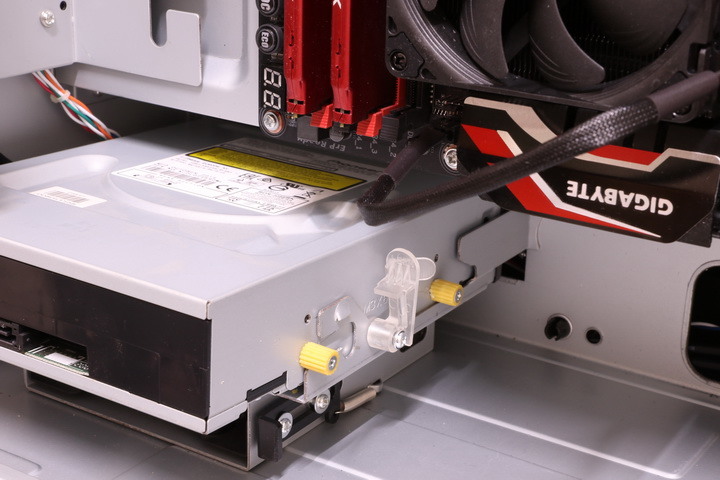

光碟機扣上扣具,完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

備份硬碟放入2號硬碟位置
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

備份硬碟推至定位
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

備份硬碟扣上扣具,完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

資料硬碟放入3號硬碟位置
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

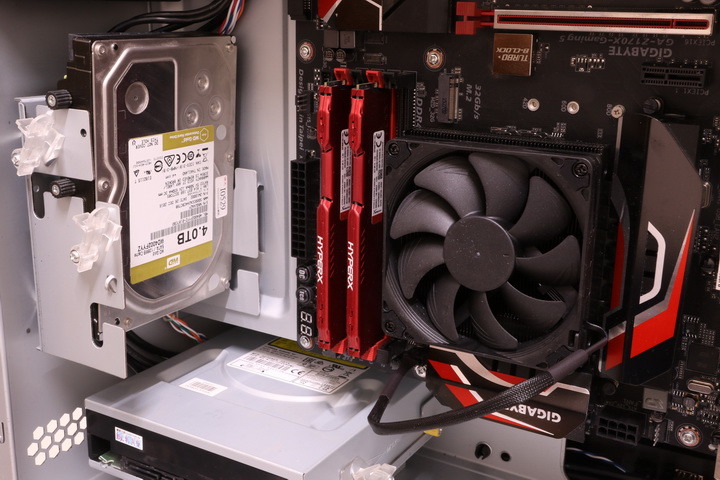

資料硬碟推至定位
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

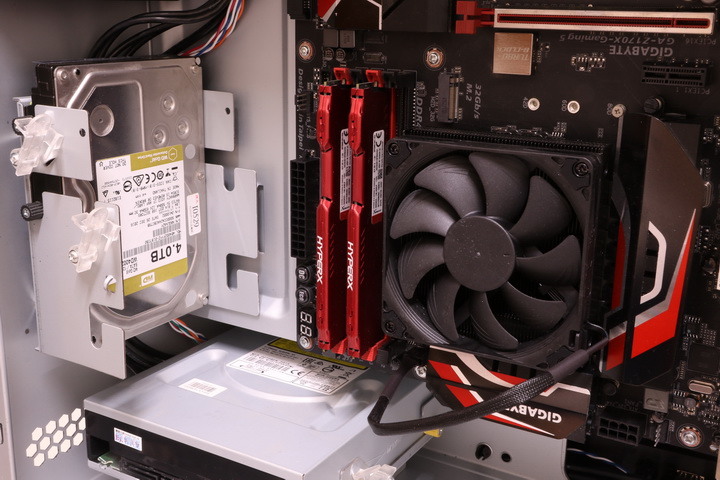

資料硬碟扣上扣具,完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

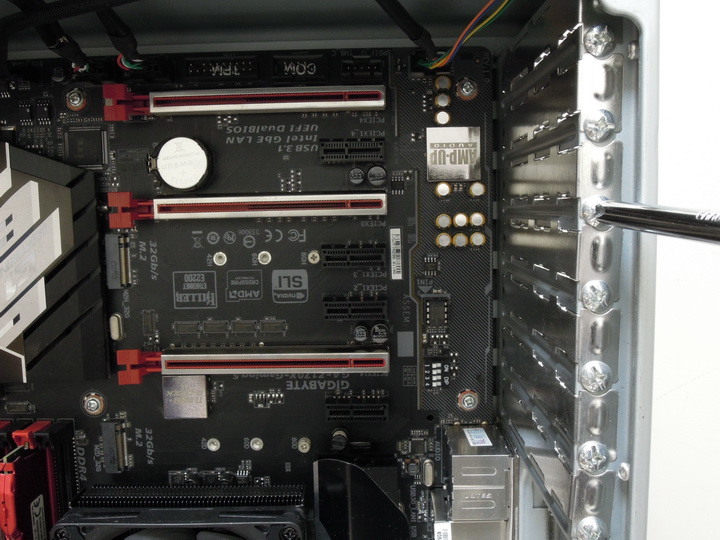

PCI檔板採用螺絲固定,非廉價機殼常用的一次性檔板
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

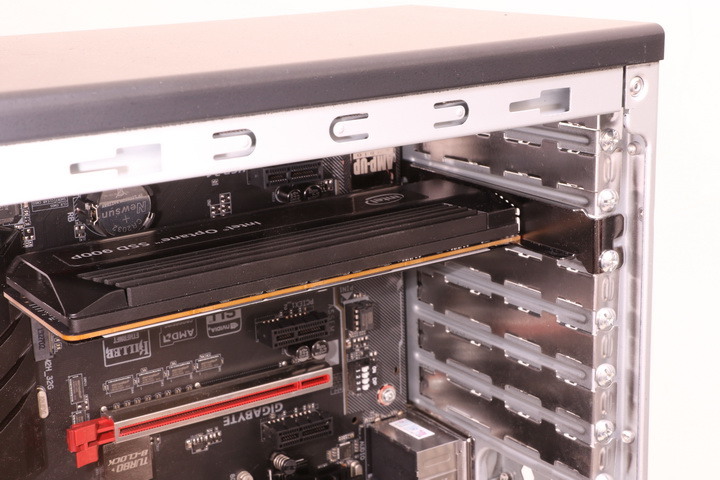

最後安裝做為系統碟的PCI-E SSD
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

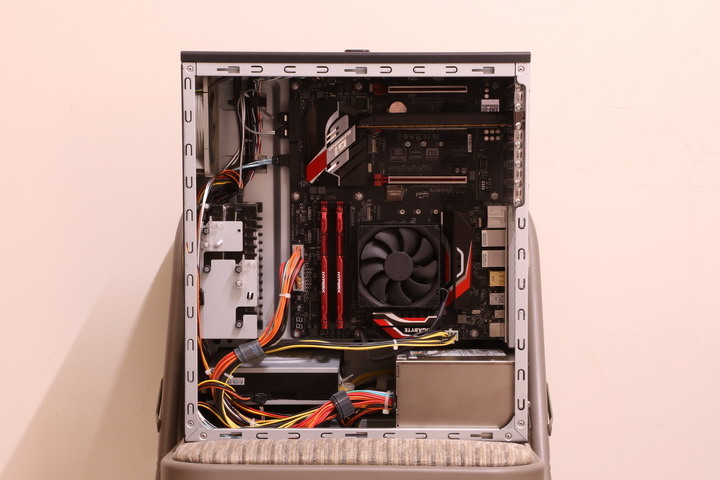

稍作整線後,L-2000機殼內部硬體安裝完成
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

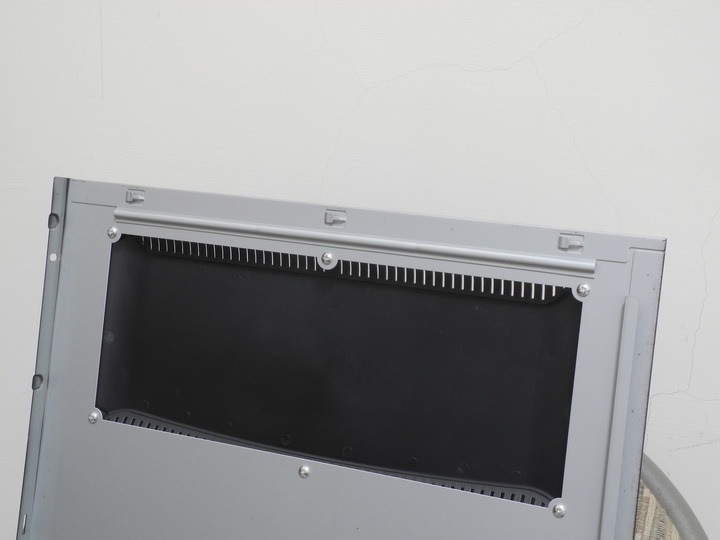

背蓋內側上方的散熱孔
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

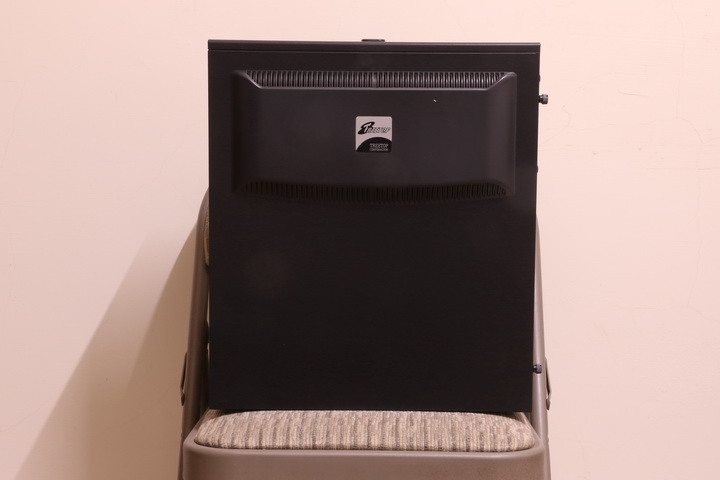

背蓋外側有Treetop樹昌的商標
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

口渴了,來一瓶樹昌蘋果汁
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●螢幕安裝●

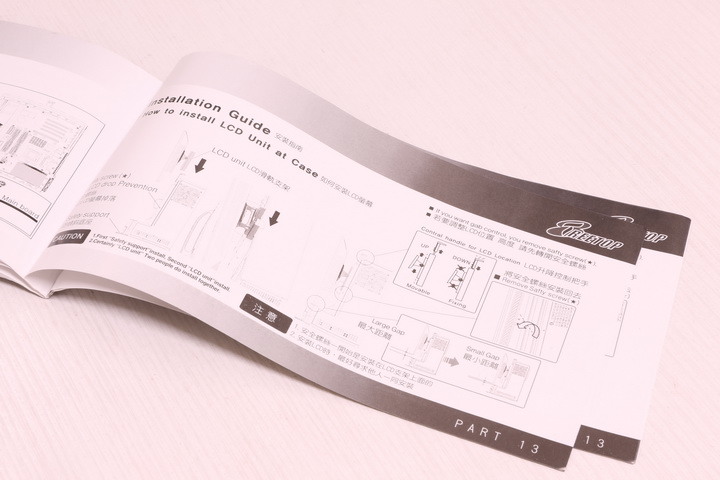

第一次接觸L-2000螢幕安裝,一樣來翻翻說明書
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

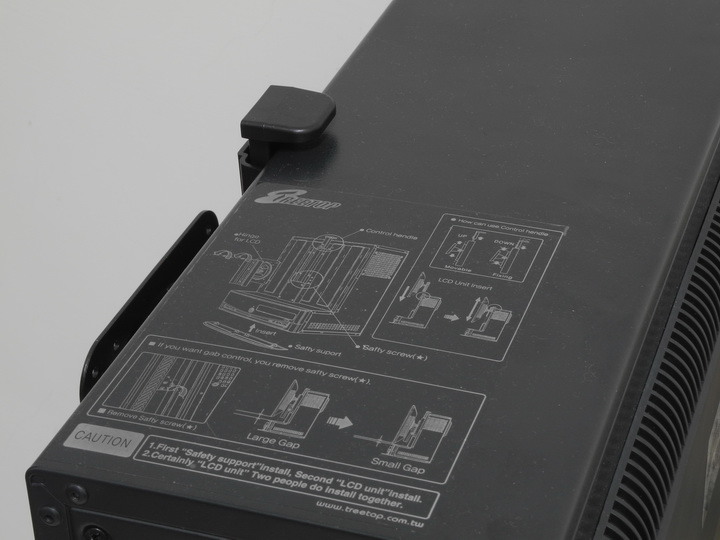

機殼本體上方的螢幕掛架簡易使用說明近照
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

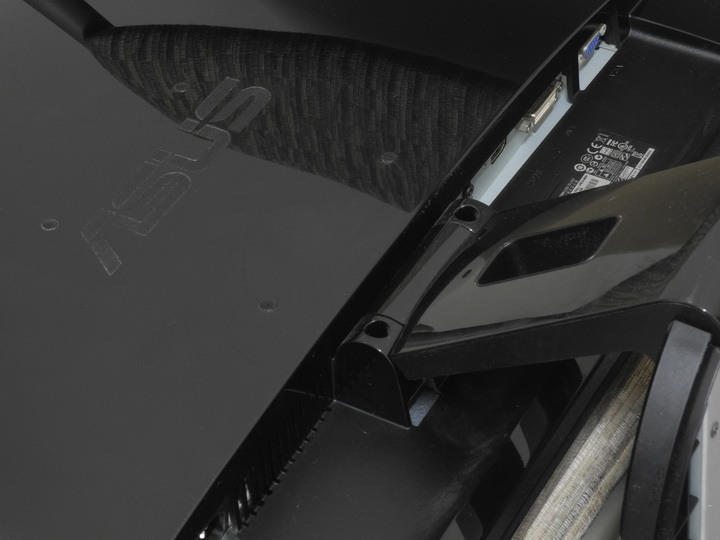

先拆除螢幕腳架,少部分型號螢幕腳架無法移除,該螢幕就無法安裝於L-2000
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

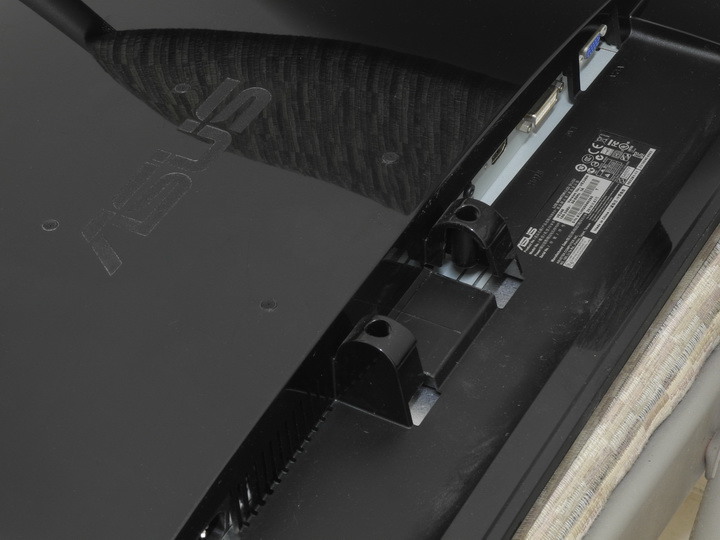

螢幕腳架分離成功
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

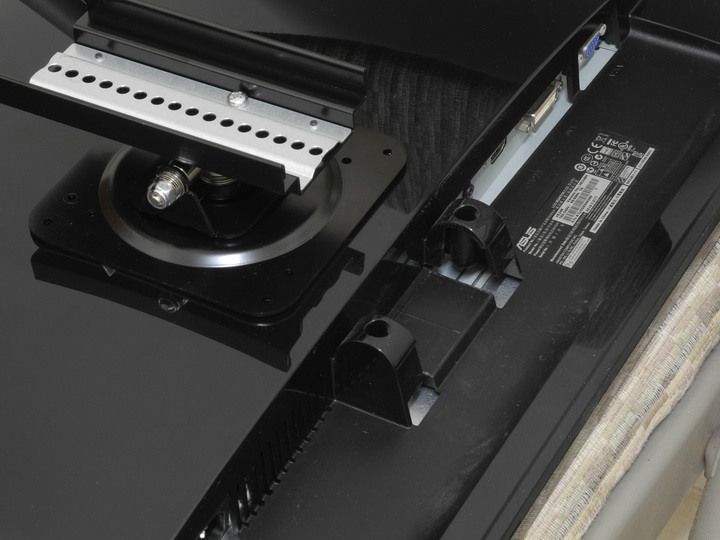

將螢幕支架鎖上,L-2000螢幕支架提供VESA 100x100mm與VESA 75x75mm兩種孔距,24吋以下大部分螢幕都能對應
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

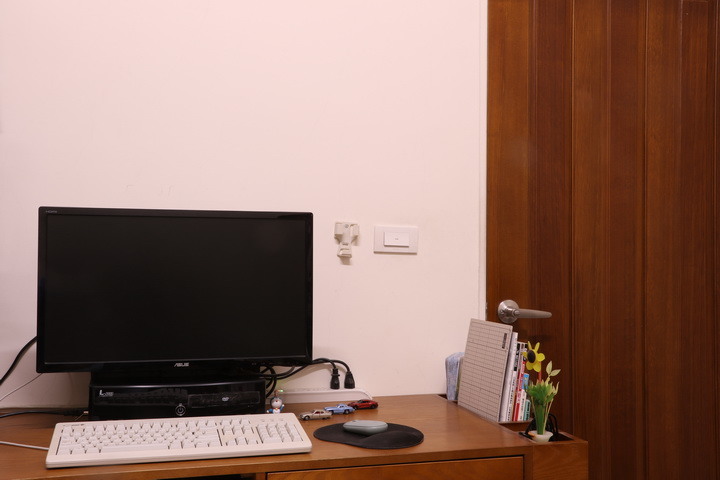

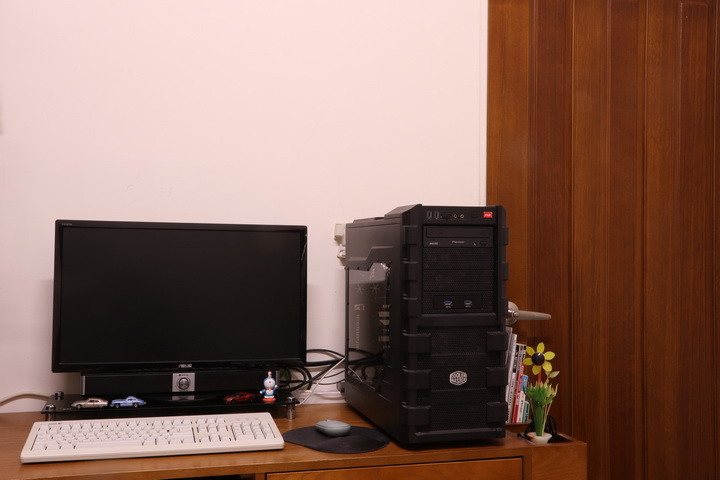

更換L-2000前的電腦桌
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

更換L-2000後的電腦桌
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

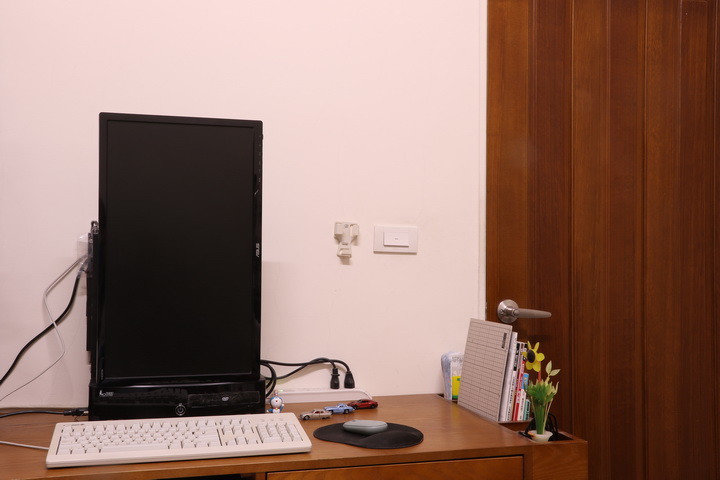

L-2000螢幕支架可直接用手將螢幕轉90度,對於有需求的人非常方便
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●CPU散熱比較●

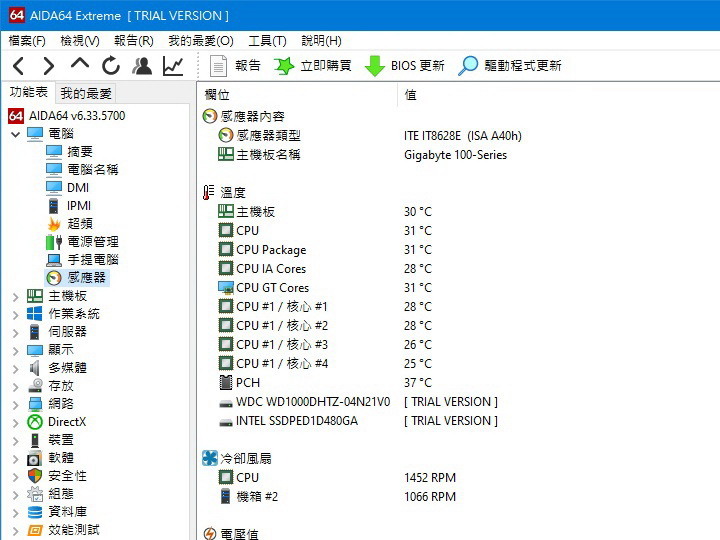

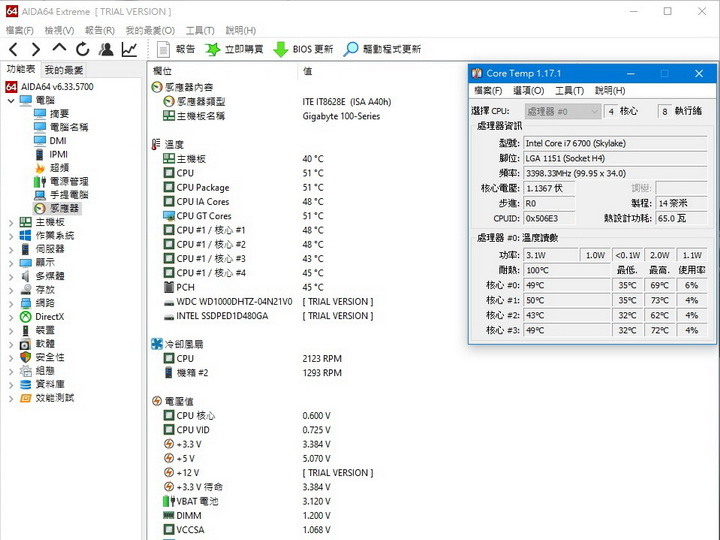

為了瞭解更換機殼後的CPU溫度差異,分別在HAF 912、L-2000上用軟體做溫度量測,環境條件:室溫皆為冷氣開28度C、待機無執行任何程式、更換全新散熱膏。待機時溫度差異不大,但風扇轉速高出不少,尤其機殼風扇轉速都是1000RPM起跳、電源供應器風扇也變小,所以噪音較更換機殼前明顯吵雜許多,但睡覺時都會關機,覺得可接受,不過後來發現我犯了一個嚴重錯誤......

HAF 912 + Intel XTS100H塔型散熱器
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

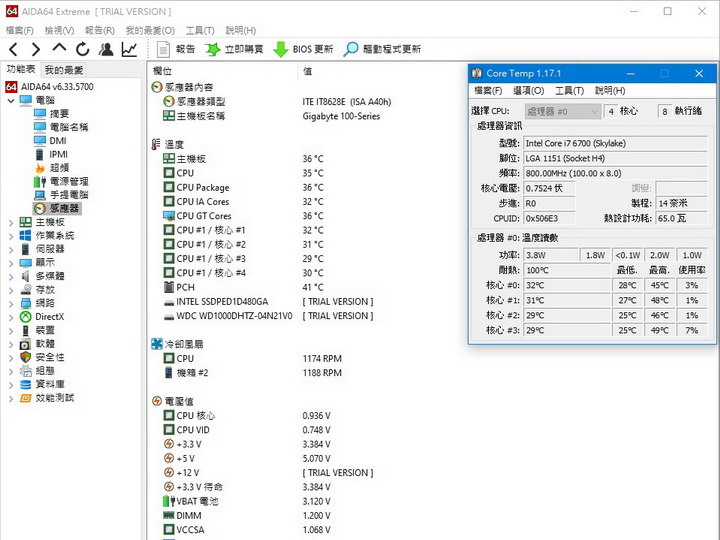

L-2000 + NOCTUA NH-L9i下吹式散熱器
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●CPU散熱器更換●
更換L-2000後幾天,未開冷氣狀況下有時主機板會發出"嗶~"的聲音,長短不一,且找不到對應之故障狀況,安裝Core Temp軟體才發現,主機板發出的"嗶~"是CPU瞬間溫度超出70度C之警告音。
室溫31度C、僅執行CS1.6遊戲5分鐘狀況下,CPU很容易就超過70度C,雖然這對CPU來說不是很嚴苛之溫度,但2015年的i7-6700執行一個2003年發表的骨灰級遊戲就來到這溫度,實在有點難接受。有朋友建議我將主機板警告溫度往上調至80度C或降電壓,只是終究治標不治本,CPU散熱不良與機殼通風不好是事實,所以開始挑選塔型散熱器,考慮名單有:CoolerMaster Hyper T20 (高117mm)、Noctua NH-D9L (高110mm),最終選擇比較矮的後者。

室溫31度C + NOCTUA NH-L9i下吹式散熱器 + CS1.6玩5分鐘
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

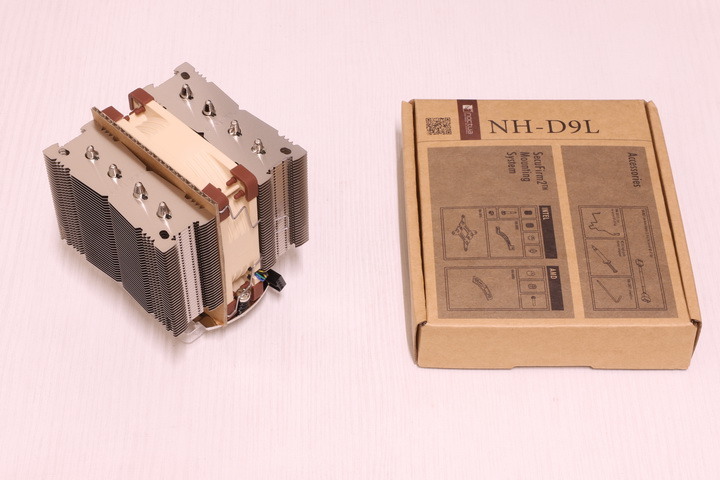

收到Noctua NH-D9L,老實說我很怕裝上後機殼背蓋會無法蓋上
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

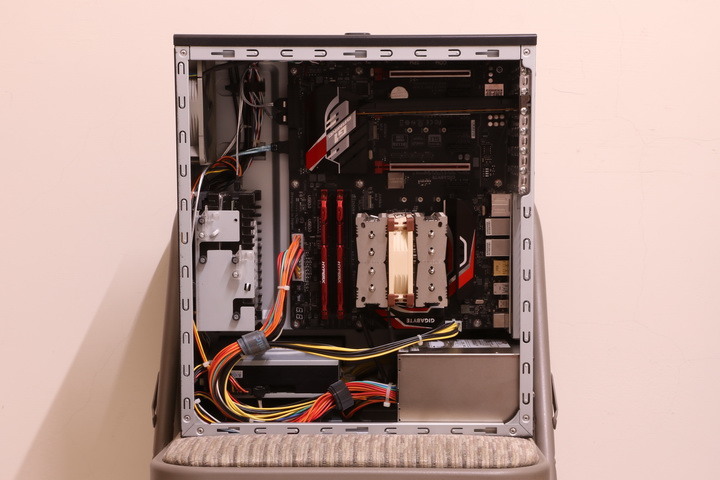

因為要拆主機板,經過1.5小時奮戰後,CPU散熱器更換Noctua NH-D9L完成,來張最後的內部硬體安裝完成照。之前裝塔型散熱器,風扇風向是往I/O面板旁通風口吹,但L-2000同樣位置是進氣孔,所以NH-D9L風扇風向我是往DRAM方向吹
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

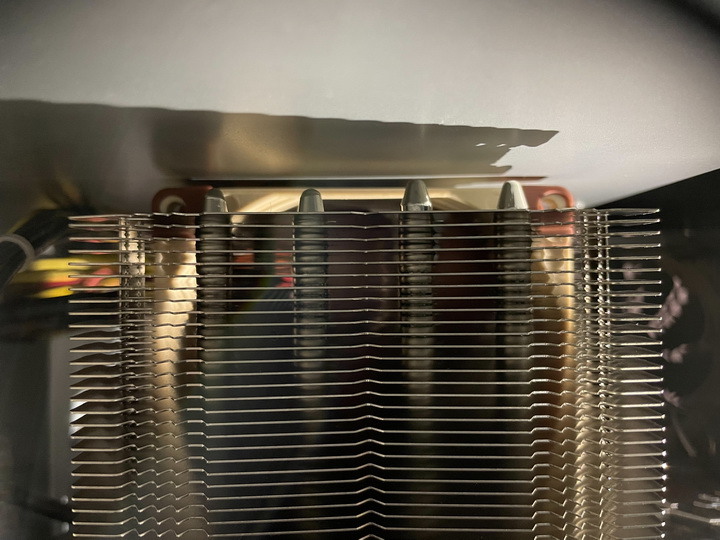

在機殼背蓋順利闔上的那一刻,心裡終於鬆了口氣,透過I/O面板旁散熱孔觀察,Noctua NH-D9L頂部幾乎貼齊背蓋
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

室溫31度C + Noctua NH-D9L塔型散熱器 + CS1.6玩5分鐘,最高溫下降約20度,成效良好
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

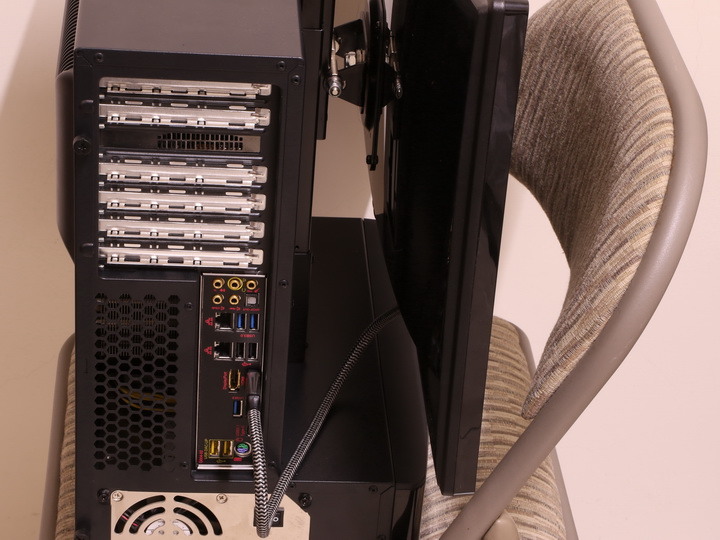

既然要拆機殼,就順便換上新買的50cm HDMI線,可以看出螢幕與I/O面板距離非常近
樹昌Treetop L-2000 整合式L型電腦機殼,把電腦變成收銀機

●後記●
L-2000的內部設計雖可容納30cm長顯示卡,但CPU散熱、硬碟散熱與電源供應器選擇受限多,對於效能玩家很難下手;若是不重效能之輕度使用者,有很多效能不差卻又極度不佔空間的迷你型電腦、All In One電腦與筆記型電腦可選擇,部份迷你型電腦甚至提供VESA規格壁掛設計,直接掛在螢幕後方,讓空間利用率跟All In One電腦相同。
兩頭空的狀況下,讓其銷售量註定只是鳳毛麟角,但我覺得概念性產品能商品化販售、讓紙上概念化為真實,能探索更多可能性或激發出不同概念,不論失敗與否,至少它是電腦發展史上一個被實現的概念。L-2000對我而言它確實有所助益,加上價格不貴,且未來幾乎不會再有類似產品,此時不買,更待何時?

總結一下這幾天使用上的優點與缺點
優點:
1.螢幕支架可以多角度調整且可直接用手轉90度讓螢幕直立,以市售同功能螢幕支架價格來比較,用買支架+機殼的概念來看其實不貴。
2.可使用市售大部份通用規格硬體
3.主機板後方I/O面板就在螢幕旁,使用非常方便

缺點:
1.散熱條件較差,預設無進風風扇安裝位置
2.硬碟掛架用的橡膠螺絲為特規產品,且橡膠一段時間後會老化,屆時找替代品要多費心思
3.主機外蓋在正後方,維修或更換零件,要把掛上螢幕的沉重機體轉向,且螢幕與外蓋開口差180度,作業時要看螢幕不太方便

安裝過程中遇到困難時,有朋友提供給我一些建議,但我未採納
建議A:為何不移除5.25"光碟機支架以安裝原本的Antec EDGE 650全模組化電源供應器?反正光碟機在這時代使用機會少,要用到時改外接方式即可。
對應A:家中有現成且符合需求之電源供應器,我當然是以比較容易的更換電源供應器為優先,而光碟機看藍光電影時會用到,且主機的光碟機位置很棒又有隱藏面板,廢除光碟機太可惜。

建議B:為何CPU散熱不改用一體式水冷或比較大的下吹式散熱器?
對應B:想試看看L-2000是否有能用的塔型散熱器。改一體式水冷,散熱冷排要找位置固定,麻煩。

建議C:為何不把PCI擋板全移除或於I/O面板旁安裝進風扇讓散熱效率變好?
對應C:對於Noctua NH-D9L的散熱效果相當滿意,未來有需要時再來異動。
