高效能低噪音 P5K PRO + Q6600 (3.2G) + CM-590 夏日超頻大作戰 [圖多]

Q6600 1.2750V 超頻 800 X 4 = 3.2G 北橋 400 FSB 400 到了夏天當機連連
享受過 3.2G 高效能 再降回 2.4G 低效能 實在無法接受 G0 大鵰如此的悲情
下面是小弟努力的過程 終於成功 和大家分享

努力的目標
1. 機殼完整安裝 (太座也要用 無法接受裸體機)
2. 低噪音 (晚上不可以影響睡眠)
3. Q6600 穩跑 800 X 4 = 3.2G (北橋跑 400 但是不加壓)
4. CPU 不加高電壓 (避免影響壽命) 1.275V
5. 房間內不開冷氣下(因為沒有冷氣) 可以全速穩跑

圖片中紅色箭頭表示風向

裝備一覽

1. 機殼 CoolMaster CM-590
2. CPU: Q6600 G0 2.4G O.C. 400x8=3.2G, 1.275V 關閉 BIOS 降頻省電功能
3. MB: ASUS P5K PRO
4. CPU 散熱器 Thermalright Ultima-90
5. CPU 風扇 12CM Arcitc Cooling AF12025 PWM 風扇 2.5CM 支援PWM控速
(開啟 PWM 功能後 到了晚上掛網 轉速減到 740 轉左右 真的超安靜)
6. 北橋散熱器 Thermalright HR-05 IFX (不加風扇 小弟加裝風扇後 MB 反而升溫 3 度 應是亂流導致)
7. 南僑散熱器 全銅 CNB-S1 南/北散熱器
8. 散熱膏 AC MX- 2 散熱膏 (效果很好 好塗 傳導均勻)
9. 機殼前硬碟風扇用 CM-590 原風扇 但是改成向前吹 避免硬碟廢熱進入機殼內
10. 機殼上後方洞洞裝用膠布封死
11. 機殼上前方安裝 CM-590 原風扇 但是改成向上吹
(這裡有裝 可以降低 RAM 和 MB 的溫度)
12. 機殼後風扇用 高風量九葉鐮刀扇 2000 轉 開啟 Q-FAN 控制 將洞洞裝挖空 向後吹
Thermaltake 12 公分 16dB 靜音扇 (靜貓) 1600 轉 會出現低頻共振 所以放棄
13. 機殼側下風扇用 zaward(南實)高爾夫風扇12CM白色風扇新版 向內吹
(用隨機附送的橡膠防震拉釘與橡膠墊 挖掉洞洞裝 不會出現共振及風切聲)
14. 用膠布封閉機殼 側上洞洞裝排氣孔 避免亂流
15. 開啟 BIOS 中 CPU 及 機殼 Q-Fan control 降低噪音
16. P5K PRO BIOS 用 1001 BETA (大家說不好的那一版)
小弟是感覺不出有何問題 RAID 0 + 1 支援的很好 2 顆 HD 滿足備份及加速的需求

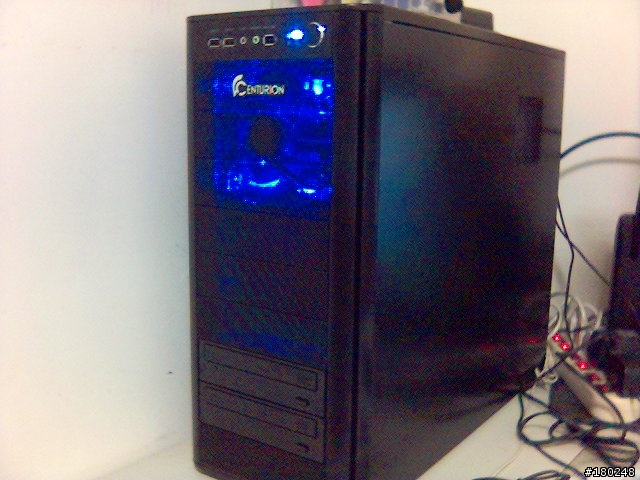

機殼前方外觀圖



機殼側版將下方洞洞裝挖空 改用金屬護網 + zaward(南實)高爾夫風扇12CM白色風扇新版 向內吹
小弟用尖嘴鉗 一根根扭斷洞洞裝 要留兩排邊 才不會超過 12 CM 金屬護網的遮蓋範圍
用隨機附送的橡膠防震拉釘與橡膠墊 挖掉洞洞裝 不會出現共振及風切聲 相當有效
由外向內吹 MB 提供 VGA 及 北橋散熱用 可以去掉風切聲及機殼共振噪音
側板風扇如果用高轉速 1600 轉 會出現嚴重的共振噪音





機殼前方將硬碟放到最高處 風扇改成向前吹 避免熱氣進到機殼內
硬碟如果放到下面 不管是向前吹或是向後吹 都會讓硬碟廢熱進到機殼內
因為硬碟放在最下方的話 向前吹的硬碟廢熱
向上飄時 會由前方的機殼空洞處 又被吸進機殼內



機殼後方的風扇也是將洞洞裝挖空改用金屬護網 + 高風量九葉鐮刀扇 2000 轉 向後吹
可以去掉風切聲及共振噪音 又可以加大出風量
喜歡安靜的人 這裡用 1200 轉靜音風扇也可以



CPU 散熱器用 Ultima-90 + Arcitc Cooling AF12025 PWM 風扇
但是超頻到 900 x 4 = 3.6G 1.45V 就會出現全速超過 70 度
所以想超 3.6G 的機友 要考慮開冷氣或改用 Ultra-120 eXtreme

北橋散熱改用 Thermalright HR-05 /IFX 北橋散熱器
如果北橋只用 333 去跑 只要將原散熱片拆下 重上優質散熱膏 就很夠了
但是要上北橋 400 還是要改一下比較穩
HR-05 IFX 安裝時 螺絲頭容易磨壞 MB 後方線路
小弟自行增加了一片金屬墊片
就是 MB後方 - 橡膠墊片 - 金屬墊片 - 螺絲頭



南橋改用 全銅 CNB-S1 南/北散熱器
但是孔位不是很合 差 1mm 要用點力去卡住
因為小弟用靜音版 8500GT 所以不會卡到

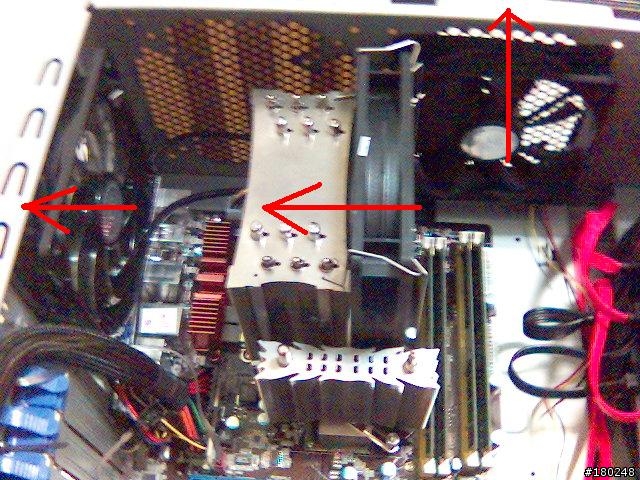

機殼及散熱改裝到此 下面是完整的風向圖 2008.5.31 補圖



小弟將顯示卡裝在 PCI-E Slot 2 降低顯示卡的熱度對北橋及 CPU 的影響

BIOS 設定如下

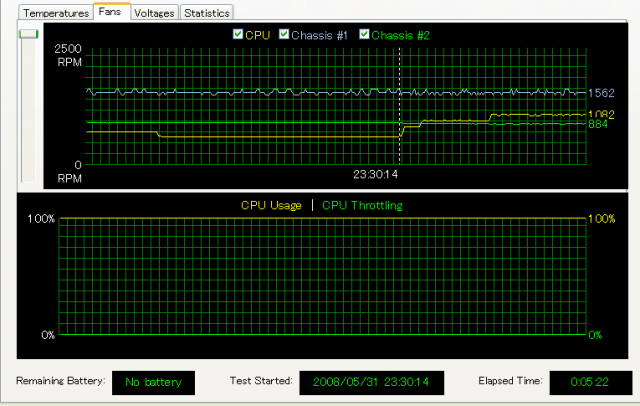

上機殼後的測試

Q6600 + 1.2750V + 400x8 3.2G + 北橋 400 + FSB 400 + RAM 800
室溫下無冷氣




怠速時







全速運轉時
