Cooler Master MASTERBOX CM694透側版機殼開箱

MASTERBOX CM694透側版(MCB-CM694-KG5N-500)產品特色:
1.4mm厚深色強化玻璃側板,可展示內部配件的RGB燈光效果,採方便拆裝的手轉螺絲設計
2.上蓋與前面板採用全曲面網孔設計,獲得最佳通風效果,同時具備CM690系列代表性的曲線造型與Cooler Master經典菱形標誌。CM694面板所選用的精細網孔擁有良好的進氣能力,僅需單層就能有效過濾較大灰塵
3.模組化複合式硬碟架,可同時支援6組3.5吋硬碟、8組2.5吋SSD,滿足大量的儲存擴充需求,3組複合式硬碟架可獨立使用、移除或是變換位置,將空間留給超長顯卡,或是用來安裝上方與前方的水冷排
4.顯卡固定架,安裝在機殼內的顯卡可透過支架強化固定,保障運輸過程的安全性,也能降低主機板插槽的負擔
5.豐富的連接介面,擁有2組USB3.1 Gen1 Type-A、1組USB3.1 Gen2 Type-C、1個4極耳機麥克風3.5mm插槽,頂部I/O埠均具備橡膠防塵保護蓋

MASTERBOX CM694透側版(MCB-CM694-KG5N-500)產品規格:
1.尺寸:493x224x506mm(包含突起部)、482x224x477mm(不含突起部)
2.材質:鋼、塑膠、強化玻璃
3.容積:51.5公升(不含突起部)
4.重量:10.4公斤
5.支援主機板:Mini-ITX、Micro-ATX、ATX、EATX(最大支援12x10.7英吋,可能會影響部分走線孔洞)
6.前置I/O埠:1個USB3.1 Gen2 Type-C、2個USB3.1 Gen1 Type-A、1個4極耳機麥克風整合式3.5mm插孔
7.濾網:頂部/前方/底部
8.前方風扇可安裝數量:3個120mm或2個140mm(不裝光碟機時)、2個120mm/140mm(有裝光碟機時),隨附2個120mm風扇
9.頂部風扇可安裝數量:3個120mm或2個140mm
10.後方風扇可安裝數量:1個120mm,隨附1個120mm風扇
11.散熱排支援:頂部120/140/240/280/360mm(將風扇固定在最上方以獲得最大空間),後方120mm,前方120mm/140mm/240/280/360mm(前方安裝時,視散熱排大小對3.5吋硬碟架/5.25吋光碟架進行移動或拆除)
12.預留空間:CPU散熱器高度171mm,電源長度276mm(最大)/160mm(下方底板安裝2個3.5吋硬碟架時),顯卡長度410mm(最大)/350mm(使用顯卡固定架)/280mm(使用顯卡固定架/3.5吋硬碟架),背板走線27-29mm
13.可擴充裝置數量:5.25吋2個,3.5吋6個,2.5吋6+2個,介面卡槽7個

▼此外箱側面有Cooler Master菱形標誌、Make It Yours標語、機殼外觀單線圖、特色圖示、MASTERBOX CM694產品名稱

▼此外箱側面有機殼外觀單線圖、多國語言產品特色說明

▼此外箱側面有正面外觀單線圖、提把開口

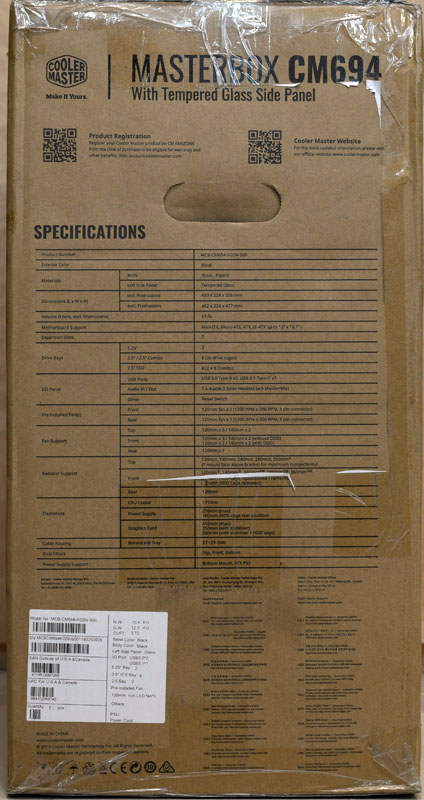

▼此外箱側面有提把開口、產品註冊/官方網址QR碼、產品規格表(英文)、產品條碼、廠商聯絡資訊

▼外箱頂部有標誌、標語、特色圖示、產品名稱、產品條碼

▼MASTERBOX CM694透側版外觀照,上蓋與前面板採用全曲面網孔設計,並搭配深色強化玻璃側板

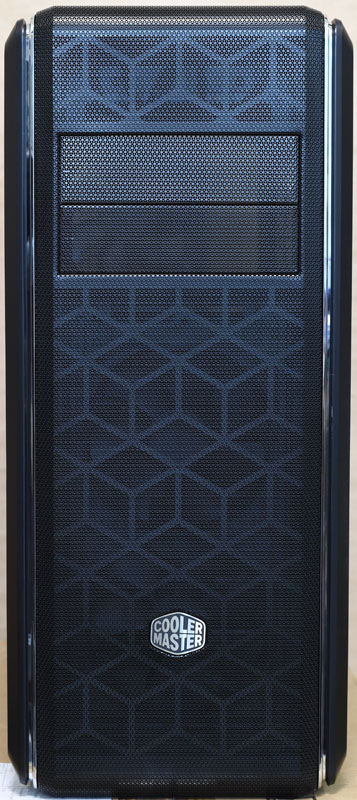

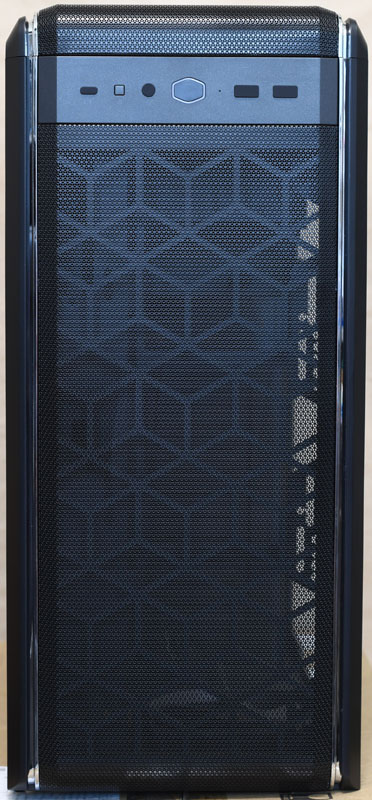

▼正面採全曲面網孔設計,兩旁有銀色裝飾條,具備CM690系列代表性的曲線造型與Cooler Master經典菱形標誌

▼頂部也是採全曲面網孔設計,兩旁也有銀色裝飾條

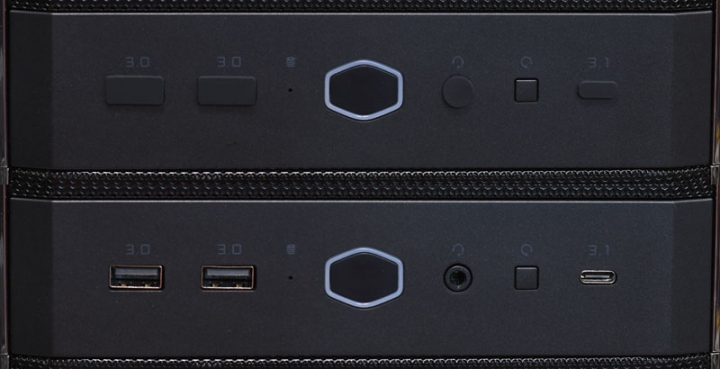

▼頂部I/O埠均預先裝上橡膠防塵保護蓋,由左至右分別是2組USB3.1 Gen1 Type-A、硬碟指示燈、菱形標誌電源指示燈/電源開關、1個4極耳機麥克風3.5mm插槽、重置按鈕、1組USB3.1 Gen2 Type-C

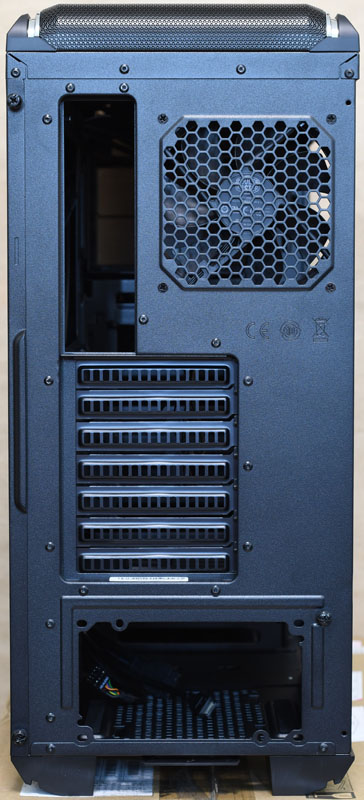

▼機殼後方,有排風風扇、主機板I/O擋板安裝孔、介面卡擴充槽,下方電源安裝位置螺絲孔配置採用正反皆可安裝的設計(安裝時風扇應朝下)

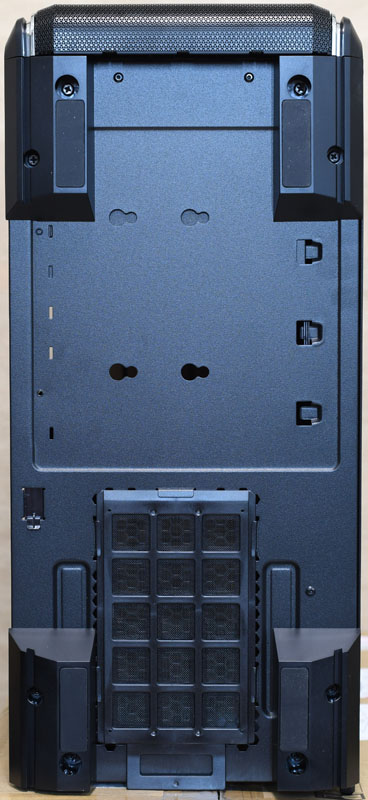

▼外殼底部,四個角落處有帶防滑膠墊的腳座,電源供應器下方的進氣過濾網可以從後方抽出來清潔

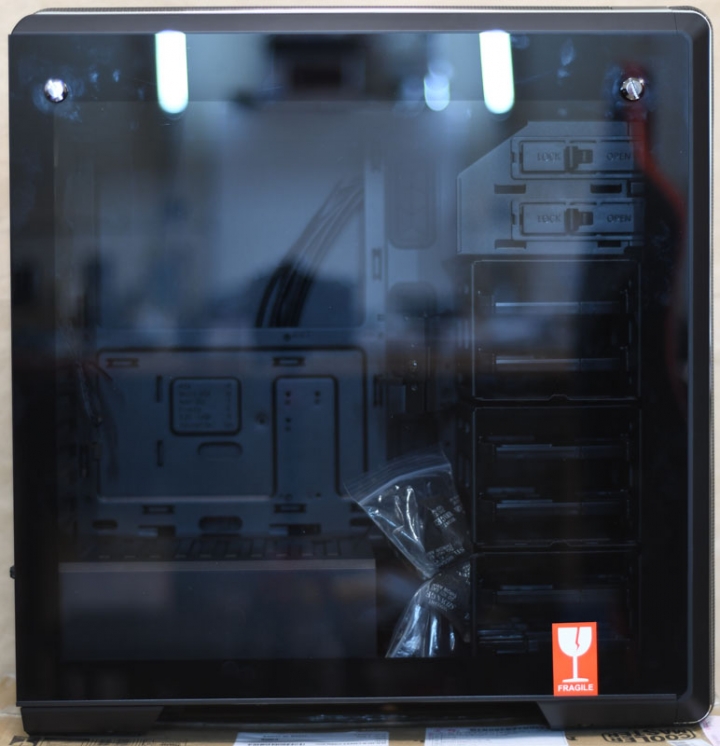

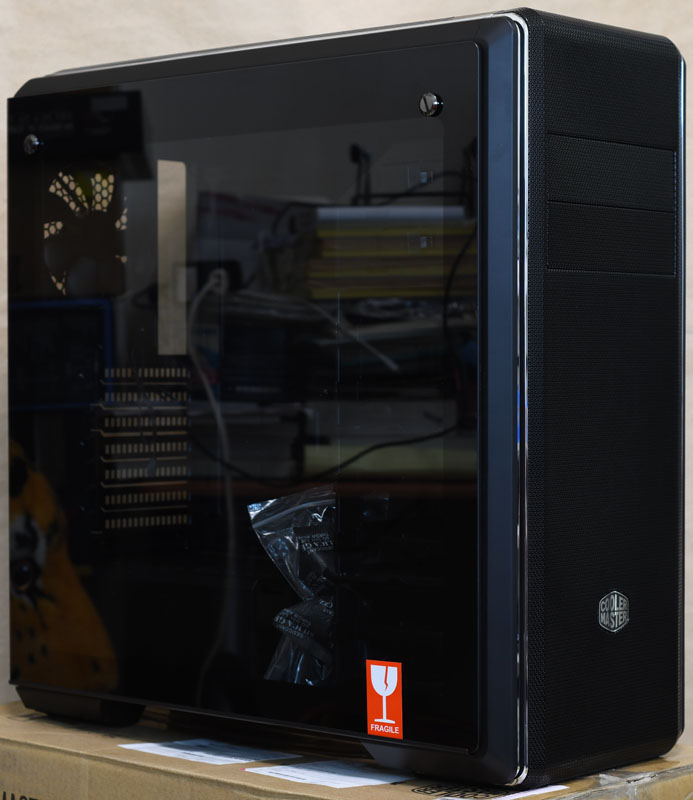

▼機殼左側採用整片4mm深色強化玻璃側板,左下角有易碎品警告貼紙

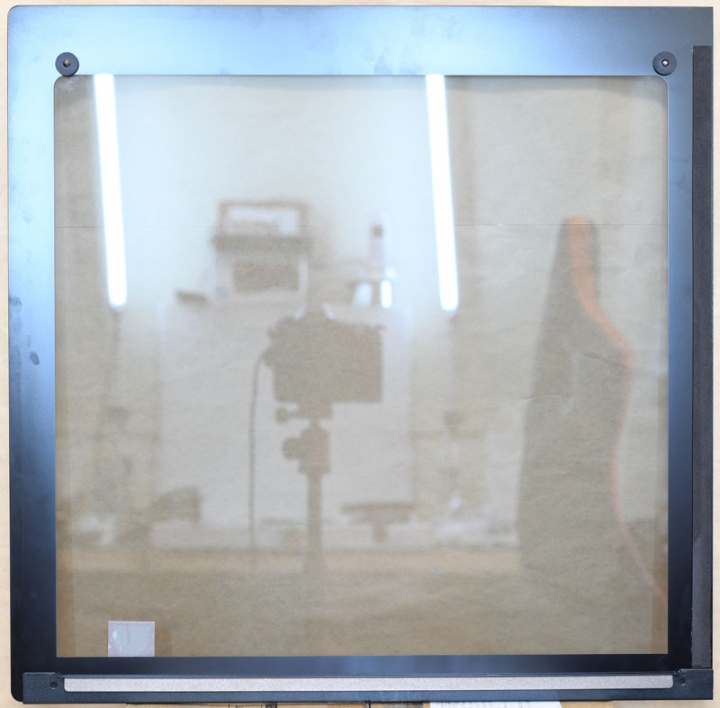

▼強化玻璃四周邊緣區域以黑色覆蓋,下方貼上金屬支架

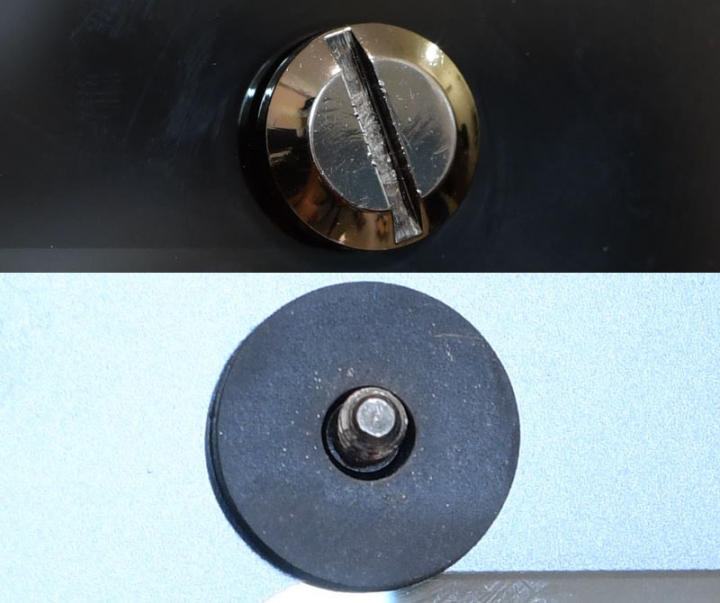

▼強化玻璃側板以手轉螺絲進行固定,手轉螺絲的螺絲孔有橡膠墊圈,可減少螺絲孔處的受力及防止手轉螺絲掉落

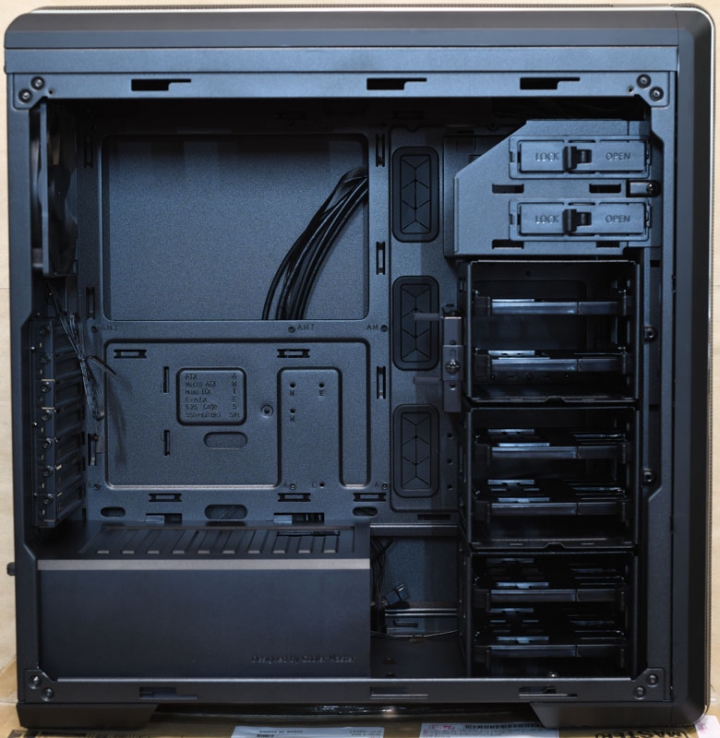

▼機殼左側面結構,下方電源安裝區具備一個裝飾用塑膠罩,與主機板/介面卡安裝區隔離開來

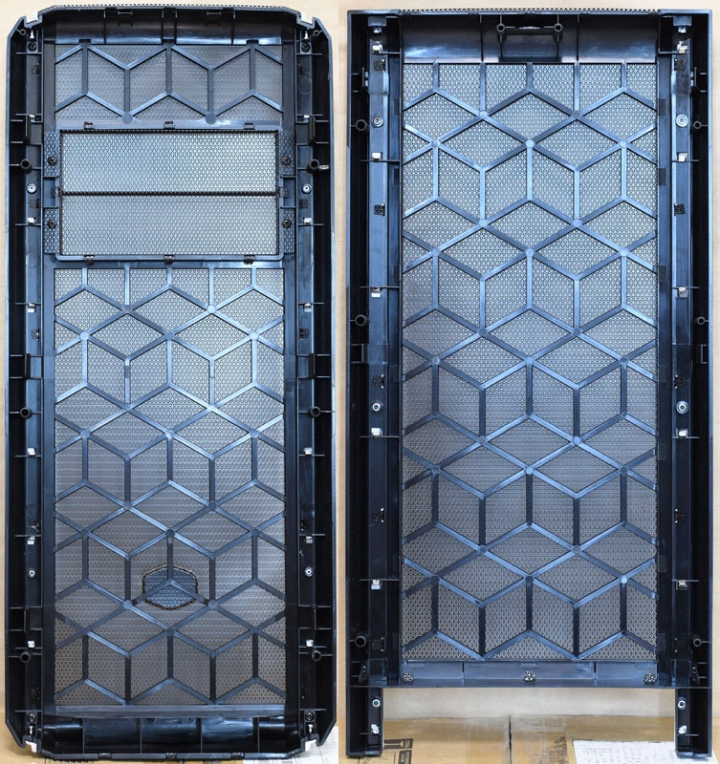

▼正面/頂部面板以卡榫固定在機殼上,其背面塑膠框呈現立方體圖樣造型

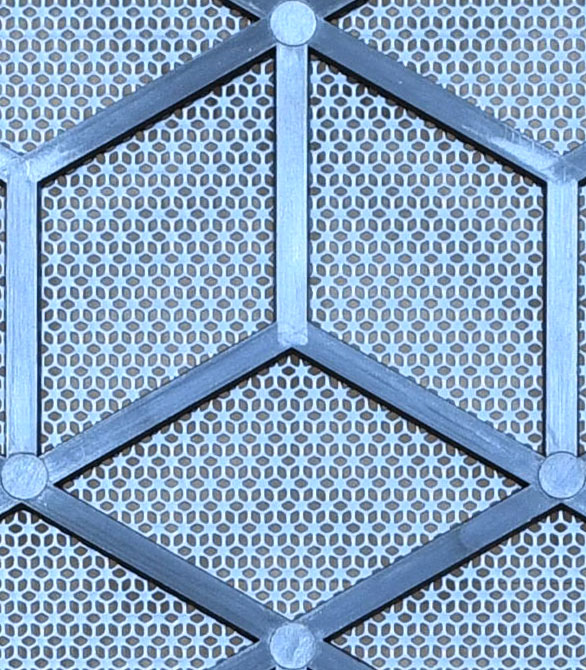

▼放大看面板所用的精細網孔,其擁有良好的進氣能力,僅需單層就能過濾較大灰塵

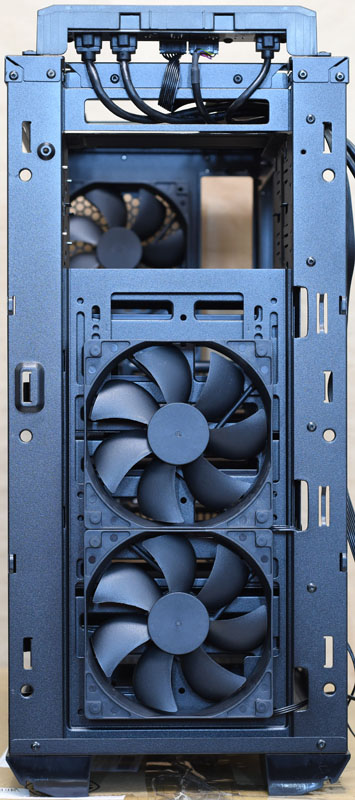

▼機殼前方可以安裝3個120mm或2個140mm風扇,長條形螺絲孔位可增加安裝的彈性,除調整風扇位置外,也可以用來安裝雙風扇/三風扇散熱排

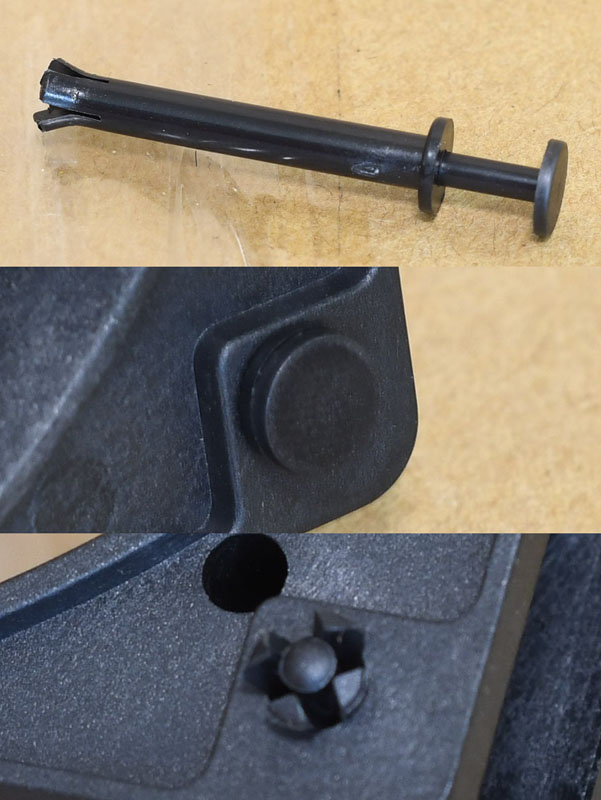

▼前方風扇使用塑膠拉釘固定在外殼上

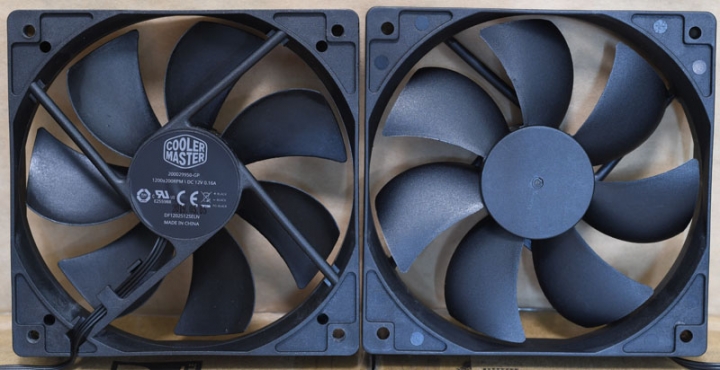

▼CM694隨附三顆風扇,其型號均為DF1202512SELN,為12V 0.16A三線式風扇,轉速1200±200RPM

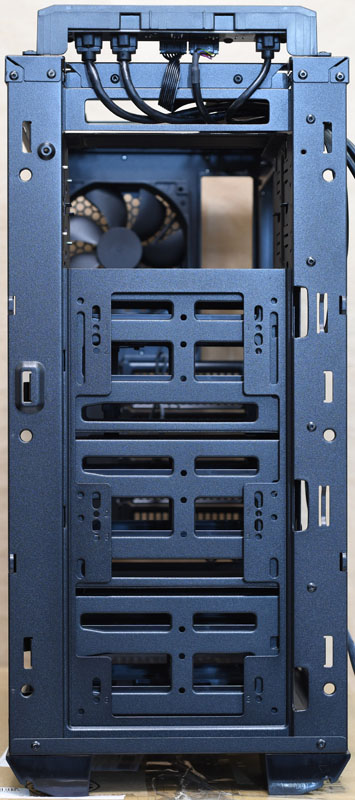

▼機殼前方所有風扇移除後的樣子,因風扇與3.5吋硬碟架距離較近,所以使用塑膠拉釘固定方便拆裝,若要改成鎖螺絲固定,則要先把3.5吋硬碟架移除才能安裝/拆卸風扇螺絲

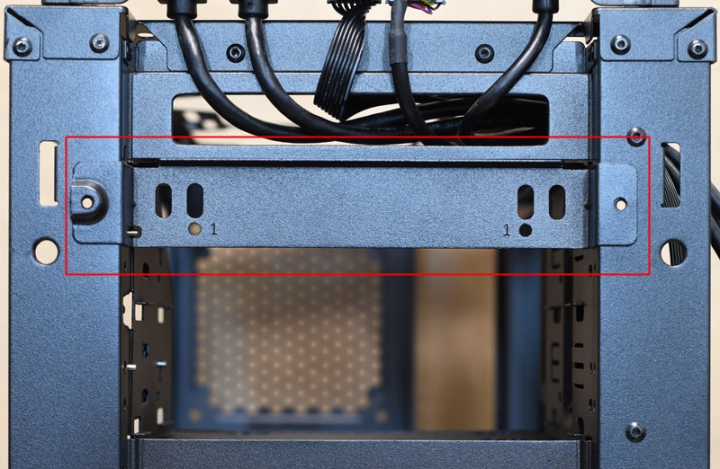

▼若前方要安裝3個120mm風扇,就要移除5.25吋光碟架,並裝上紅框內的風扇支架

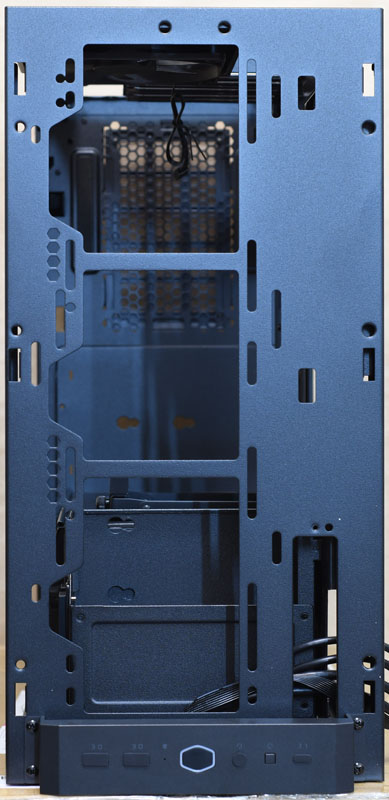

▼機殼頂部面板取下後的樣子,可以安裝3個120mm或2個140mm風扇,長條形螺絲孔位可增加安裝的彈性,除調整風扇位置外,也可以用來安裝雙風扇/三風扇散熱排(散熱排的風扇要安裝在最上方,以獲得最大內部空間)

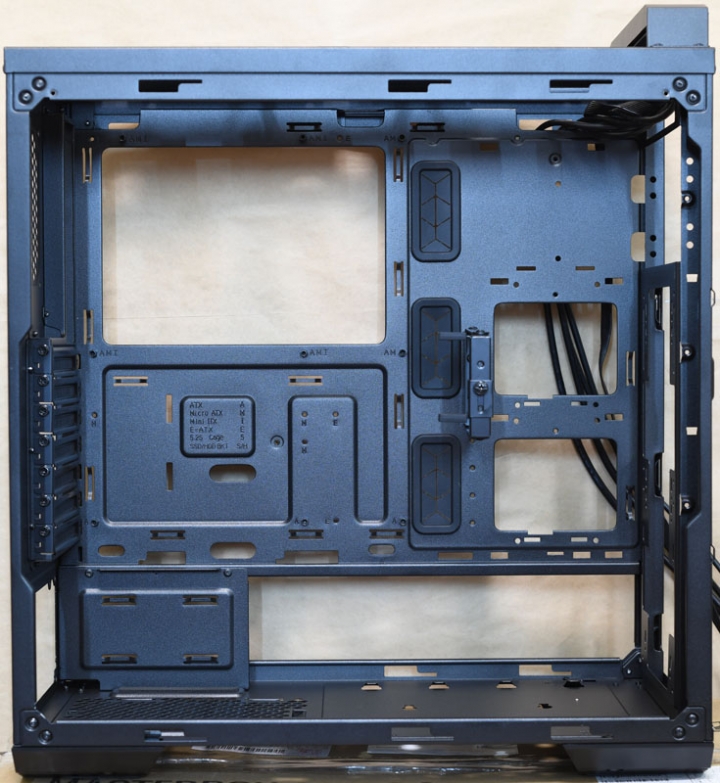

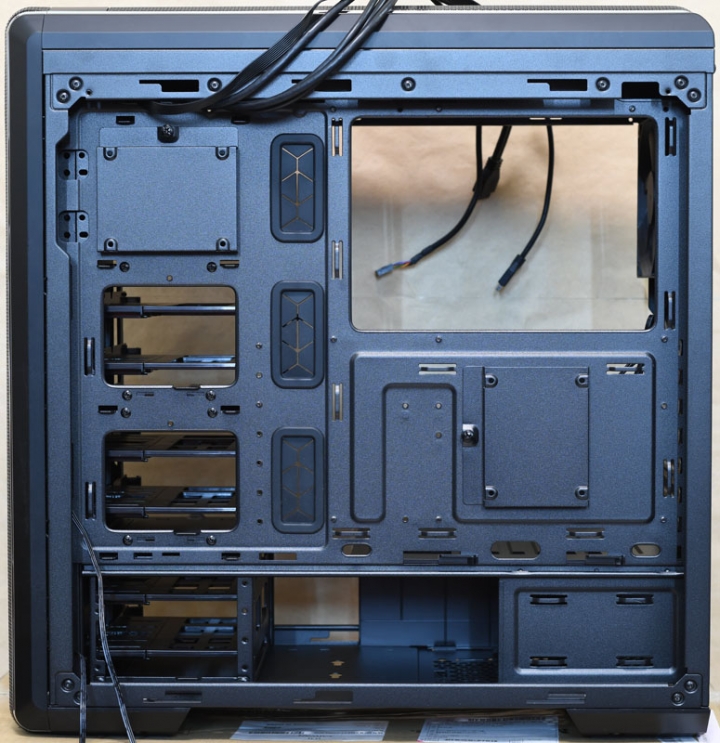

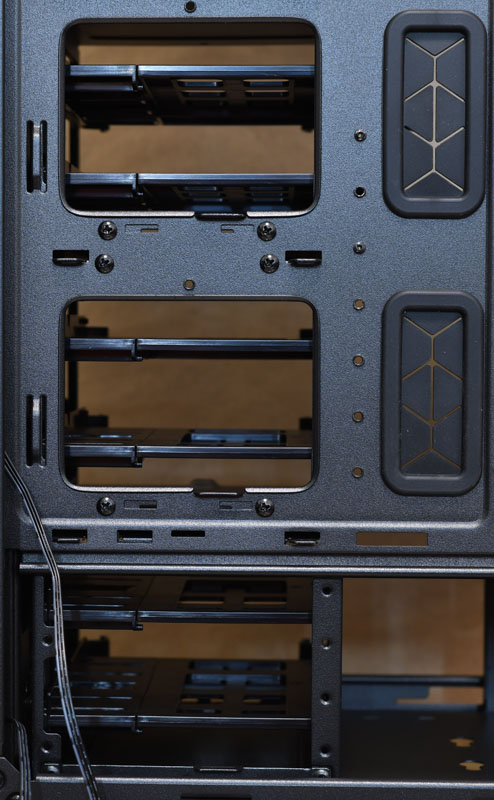

▼機殼右側面結構,主要藏線空間在此,三個較大的穿線孔有裝上橡膠護套

▼下方電源供應器及3.5吋硬碟架安裝區,3.5吋硬碟架可視需求調整位置或拆除

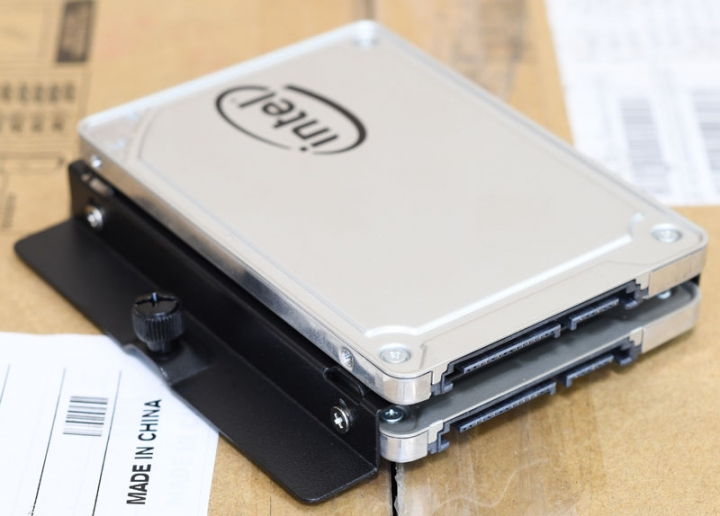

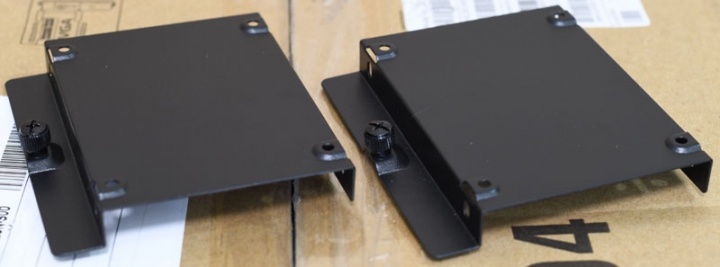

▼使用手轉螺絲固定並安裝在主機板安裝底板背面的2.5吋SSD架

▼架子上有兩組螺絲孔,可以選擇把2.5吋SSD裝在架子內側或外側

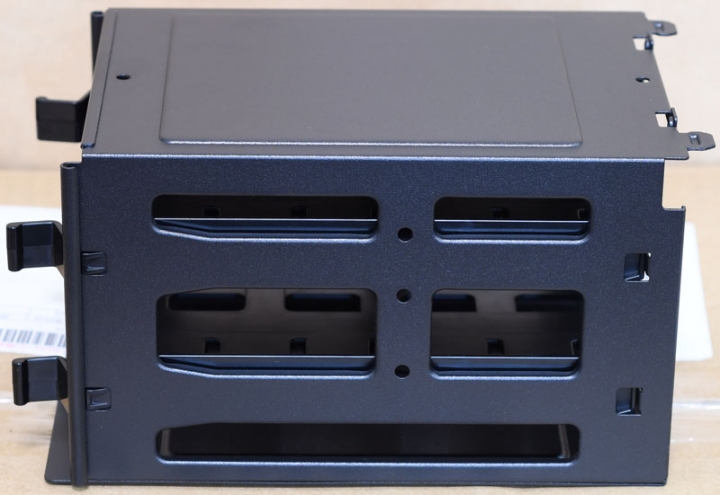

▼3.5吋硬碟架後方有大型開口,開口處進行折邊處理

▼5.25吋光碟架可自機殼上移除

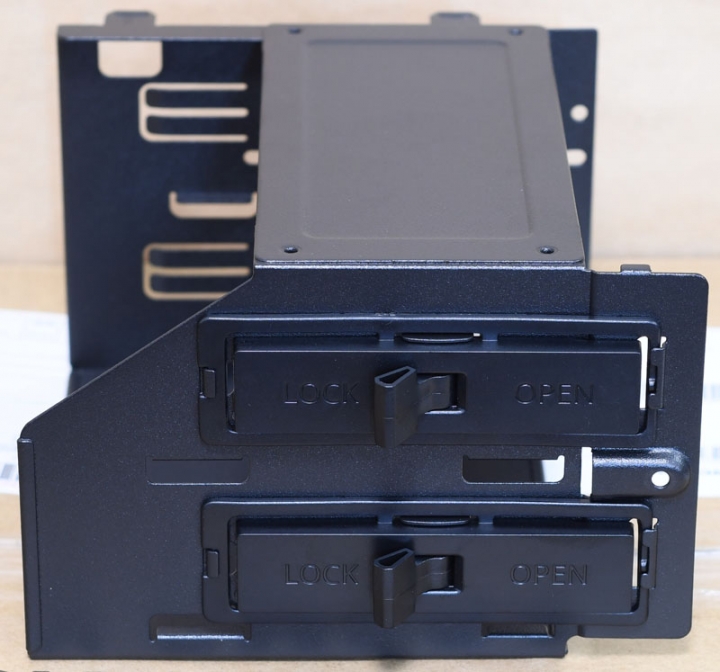

▼採用快速固定/解除扣具

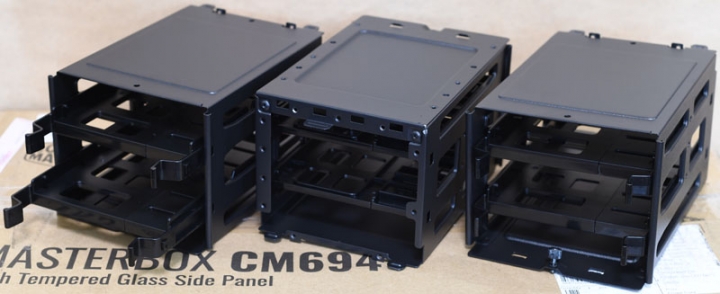

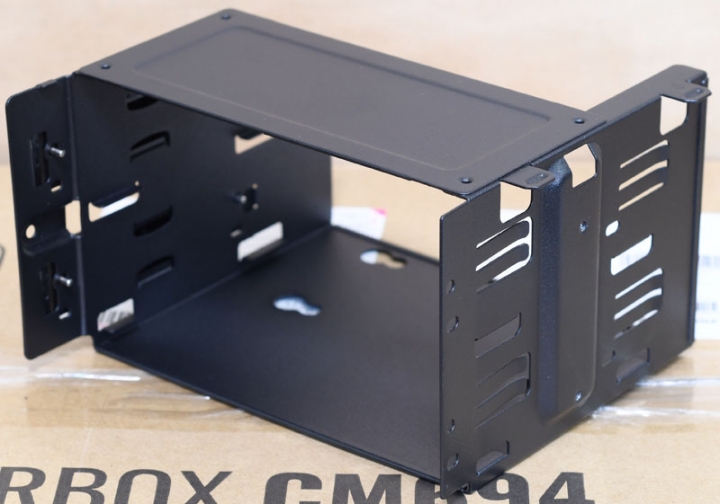

▼3個3.5吋硬碟架可自機殼上移除,每個3.5吋硬碟架可以裝2個3.5吋硬碟/2.5吋SSD

▼3.5吋硬碟架側面有氣流流動用開孔,如果用長螺絲自側面的螺絲孔鎖上硬碟,則3.5吋硬碟就無法抽出

▼將3.5吋硬碟/2.5吋SSD安裝托架前端兩邊把手同時往中間壓,就可以自3.5吋硬碟架內抽出

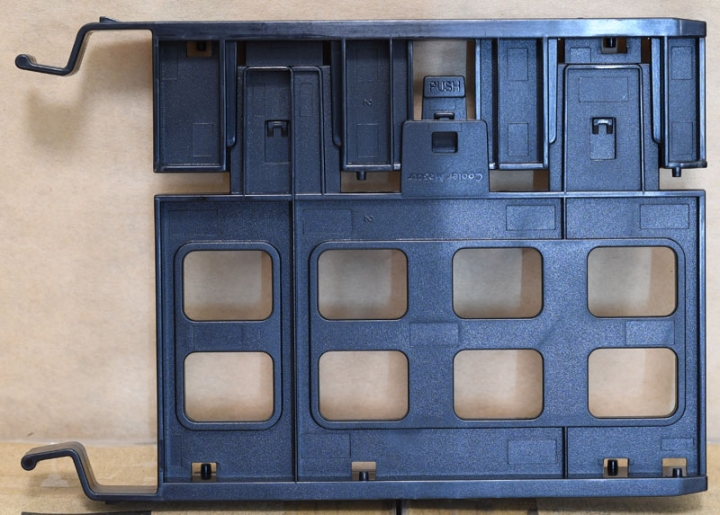

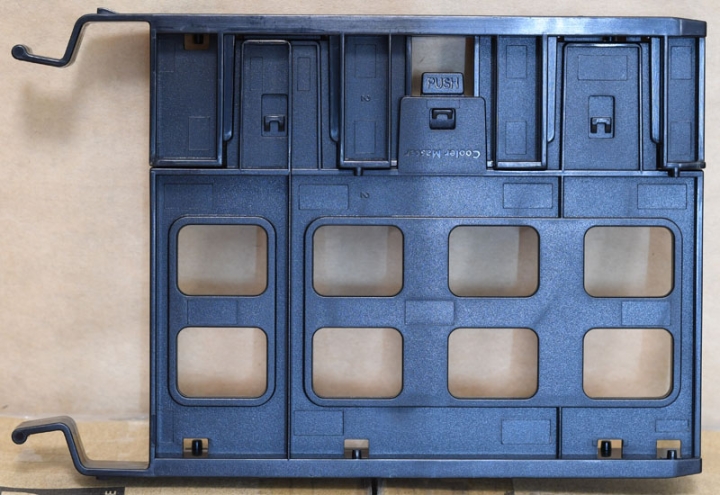

▼壓下托架上”PUSH”字樣處,同時將托架兩側往外拉,就可以開啟托架

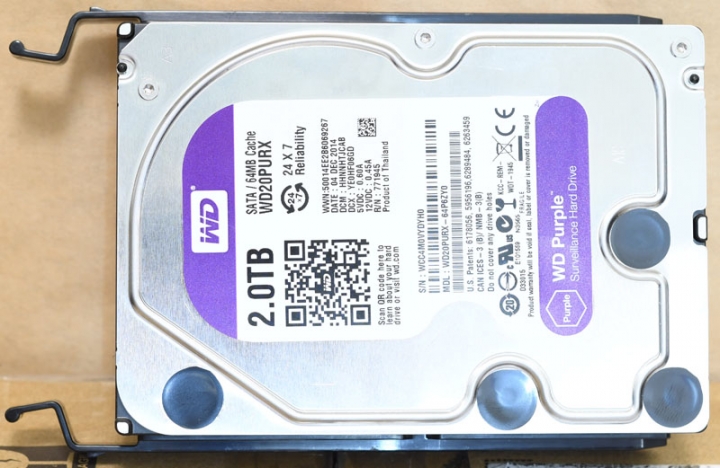

▼將3.5吋硬碟螺絲孔對準托架上方四個凸起位置,然後將托架兩側往硬碟靠攏,聽到聲響表示托架已經固定完成

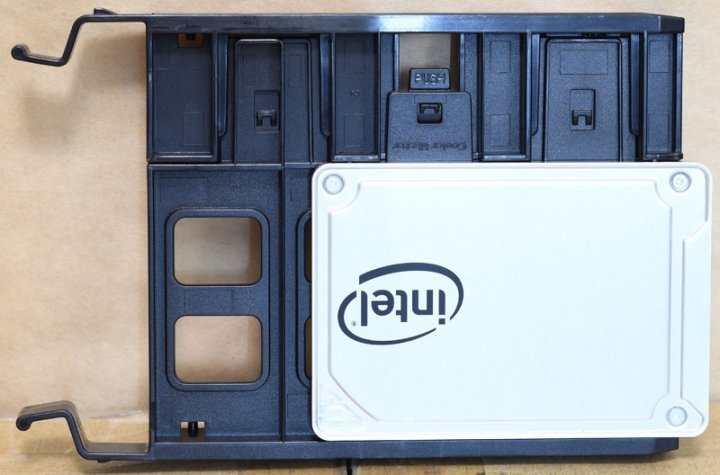

▼若要安裝2.5吋SSD,將打開的托架翻到背面,會看到2.5吋用的四個凸起位置,將2.5吋SSD螺絲孔對準上方四個凸起位置,然後將托架兩側往硬碟靠攏,聽到聲響表示托架已經固定完成

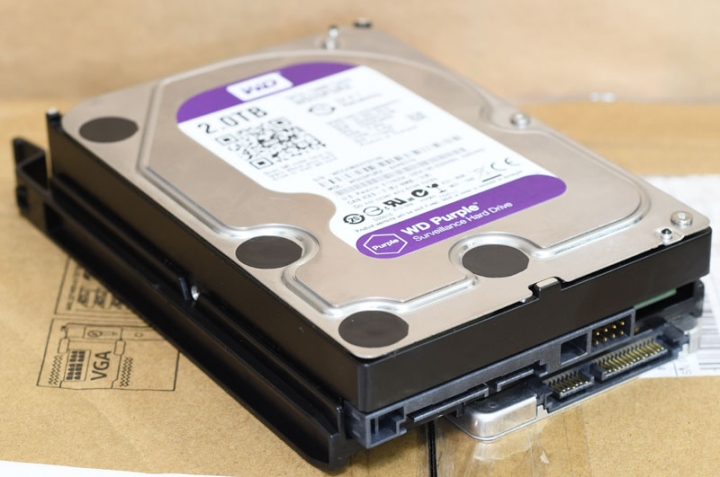

▼托架上可同時安裝3.5吋硬碟及2.5吋SSD

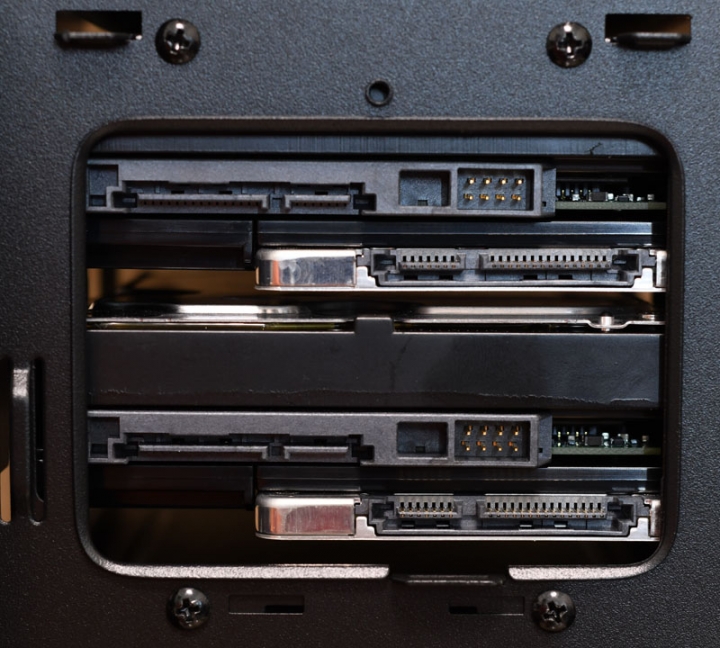

▼將安裝3.5吋硬碟及2.5吋SSD的托架插入3.5吋硬碟架,就可以看到SATA接頭自背面的大型開口露出

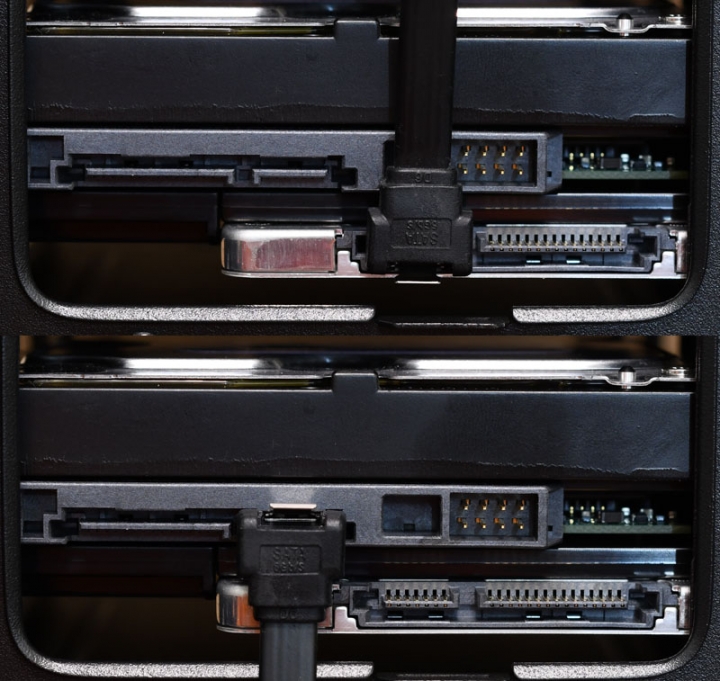

▼因為開口面積夠大,所以使用L型直角SATA線也不用擔心接頭被開口的邊緣卡到

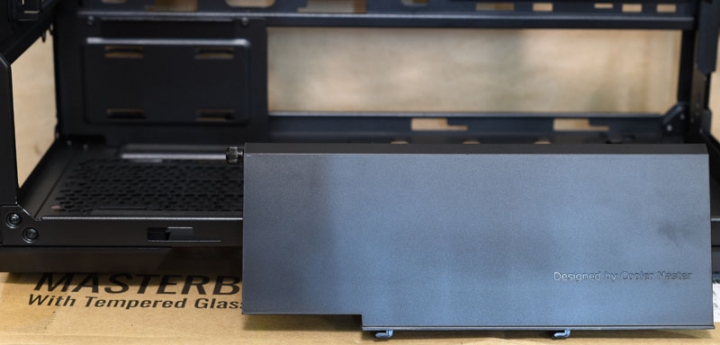

▼下方電源供應器安裝前,要先鬆開後方手轉螺絲,並將電源裝飾用塑膠罩往機殼正面方向滑動,就可以取下

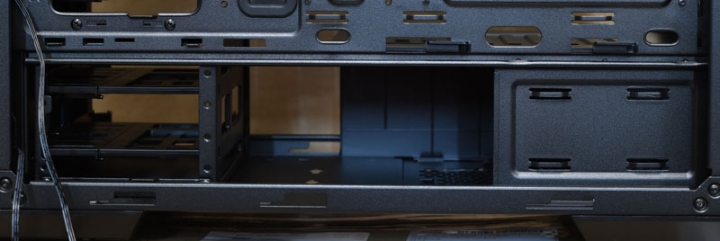

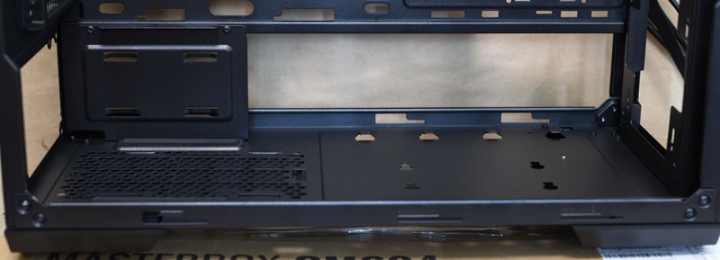

▼下方電源供應器安裝位置,前方底板有2個3.5吋硬碟架的安裝位置

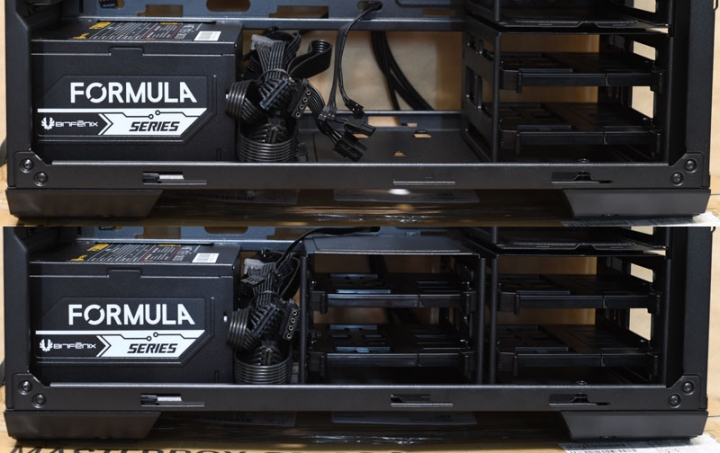

▼若電源供應器長度沒有很長的話,可以在電源前方底板上並排2個3.5吋硬碟架,但是裝飾塑膠罩就無法安裝

▼拆除5.25吋光碟架及3.5吋硬碟架的左側面,可以獲得最大的零組件安裝空間。從這裡也可以清楚看到主機板安裝底板上各穿線開孔的配置情形

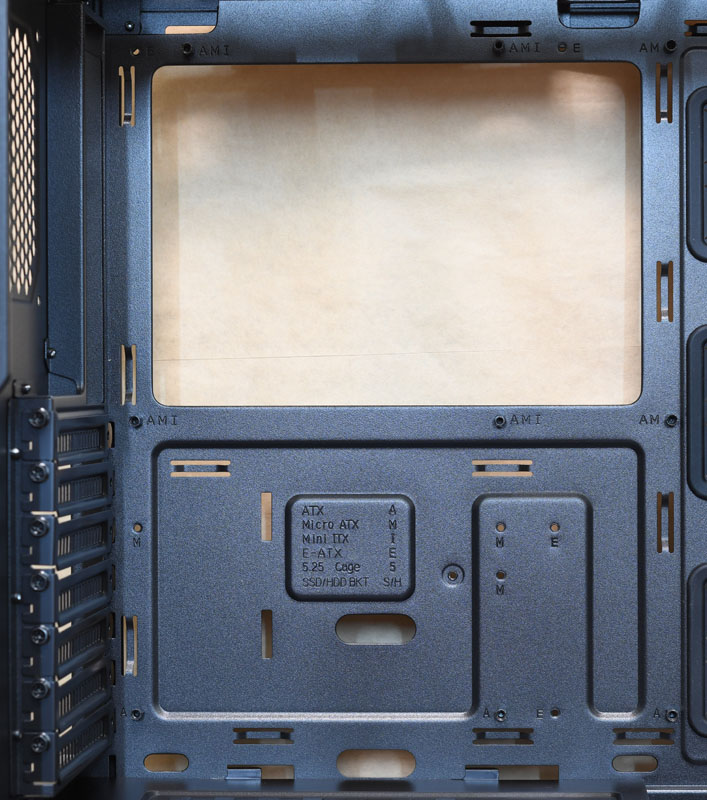

▼主機板安裝底板上方鏤空方便拆裝CPU散熱器背板,底板的各支撐柱螺絲孔旁印有對應Mini-ITX/Micro ATX/ATX/EATX的字碼,供使用者安裝時參考

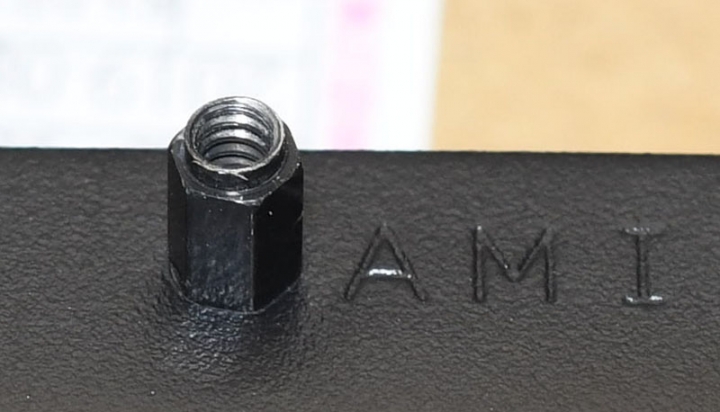

▼主機板安裝底板上其中兩個支撐柱的頂部多了凸緣,是用來輔助定位主機板螺絲孔,安裝時要特別注意使其完全套入螺絲孔,再鎖緊螺絲(若套不進去或不想使用,配件內也有多的標準支撐柱可以替換)

▼CM694內建一個可調整式顯卡固定架,固定架本身鎖在主機板安裝底板上,上下夾爪可以夾住顯卡,使顯卡可透過支架強化固定,除可降低主機板插槽的受力負擔外,也能保障運輸過程的安全性

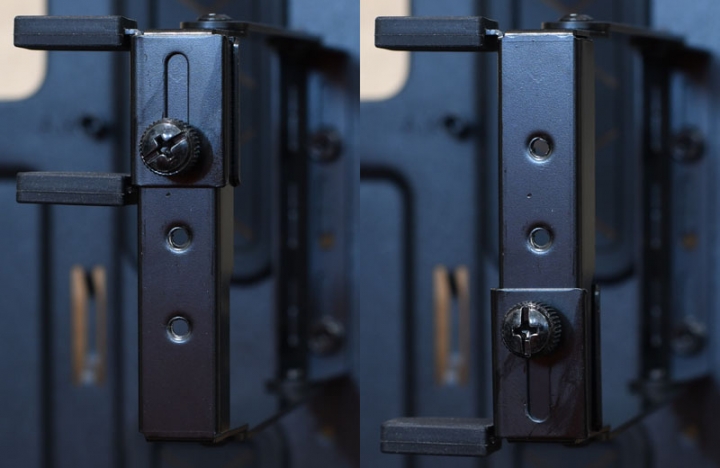

▼上下夾爪有包覆防滑膠墊,可依照顯卡厚度來調整夾爪之間的距離

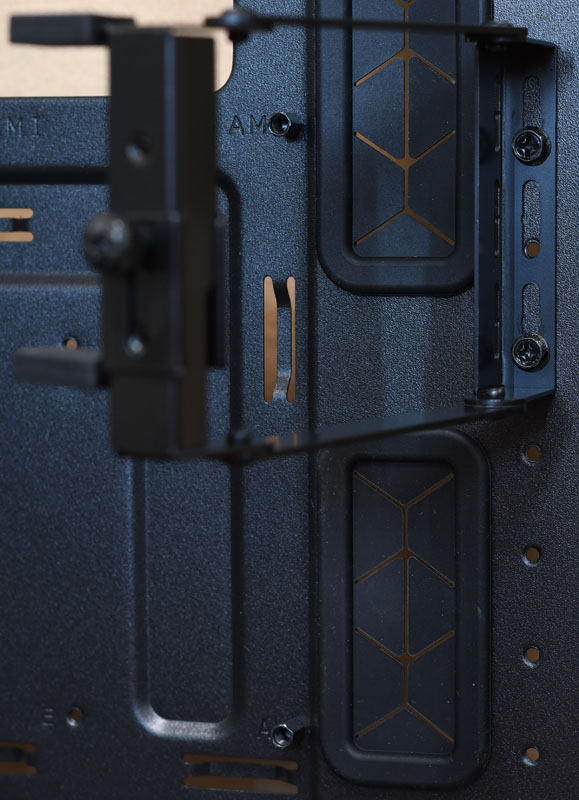

▼固定架本身鎖在主機板安裝底板上的位置也可以依照顯卡安裝位置來上下調整

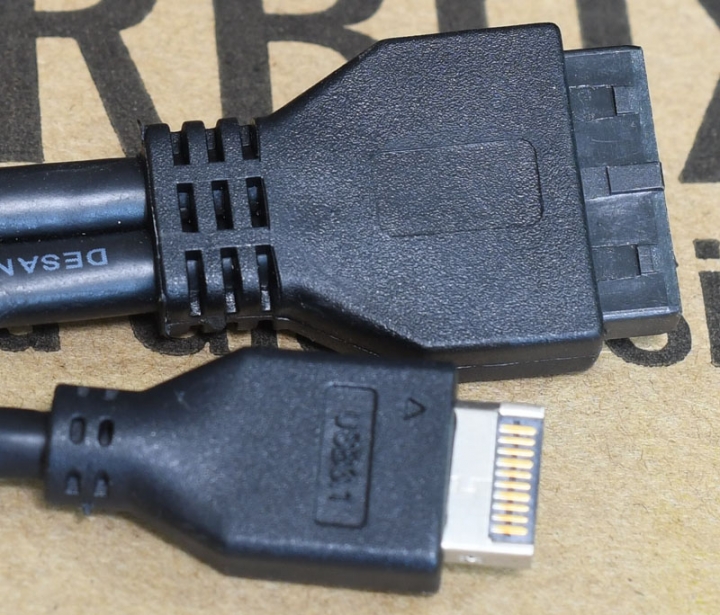

▼USB3.1 Gen1 Type-A內接接頭(上)與USB3.1 Gen2 Type-C內接internal 20pin接頭(下),不過internal 20pin接頭前端沒有附上保護蓋

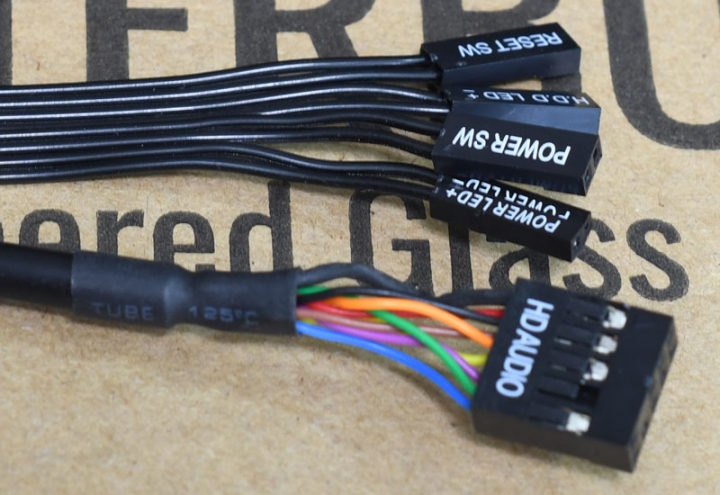

▼前置開關燈號連接線(上)與耳機麥克風插孔連接線(下),燈號部分有標註正負極

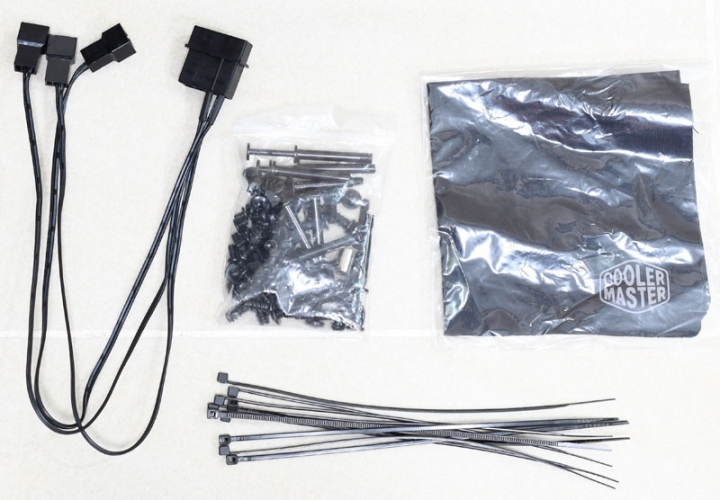

▼配件包內有組裝用螺絲、塑膠拉釘備品、風扇固定螺絲(長/短)、支撐柱、塑膠束帶、大4P轉三個3pin風扇的分接線、強化玻璃側板擦拭布,配件內還有一個銀色的支撐柱套筒,可以用十字起子來拆裝支撐柱,相當方便

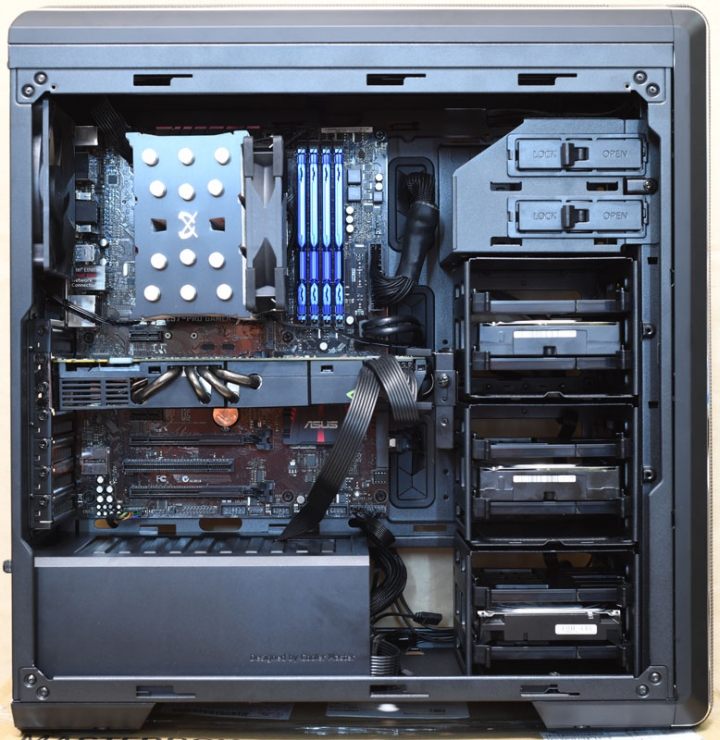

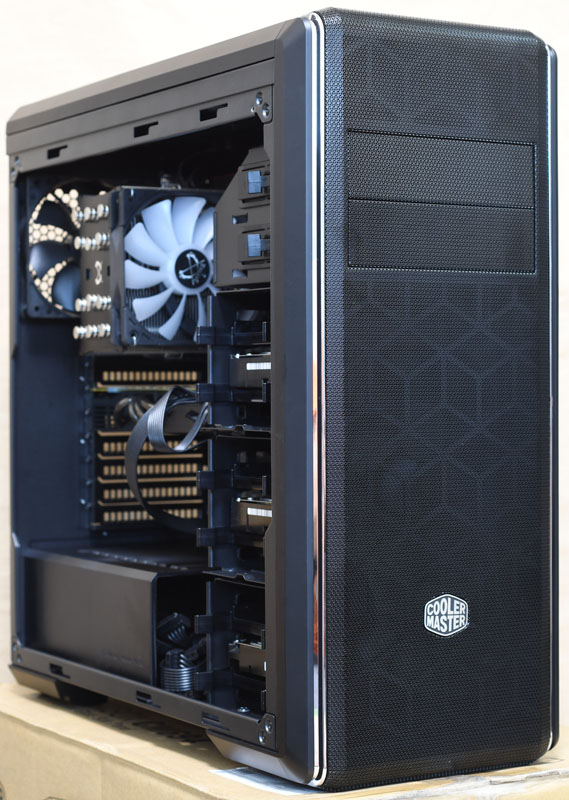

▼組裝完成示意圖(左側)

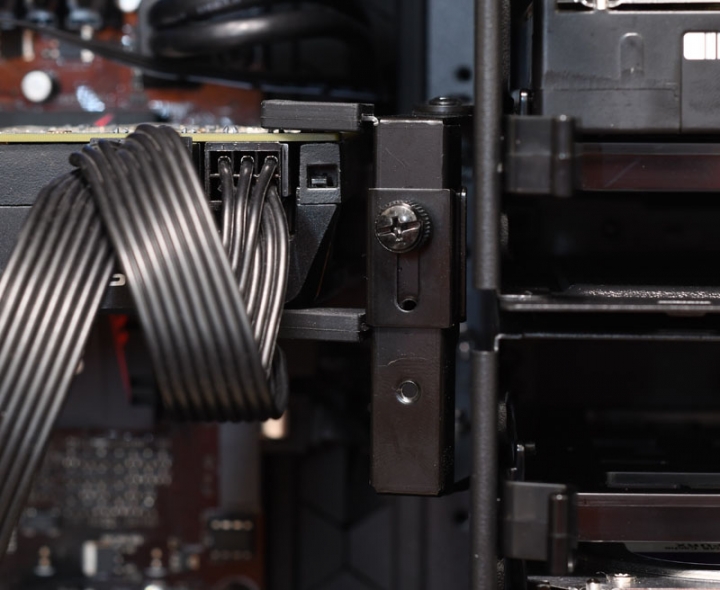

▼顯卡搭配固定架使用示意圖

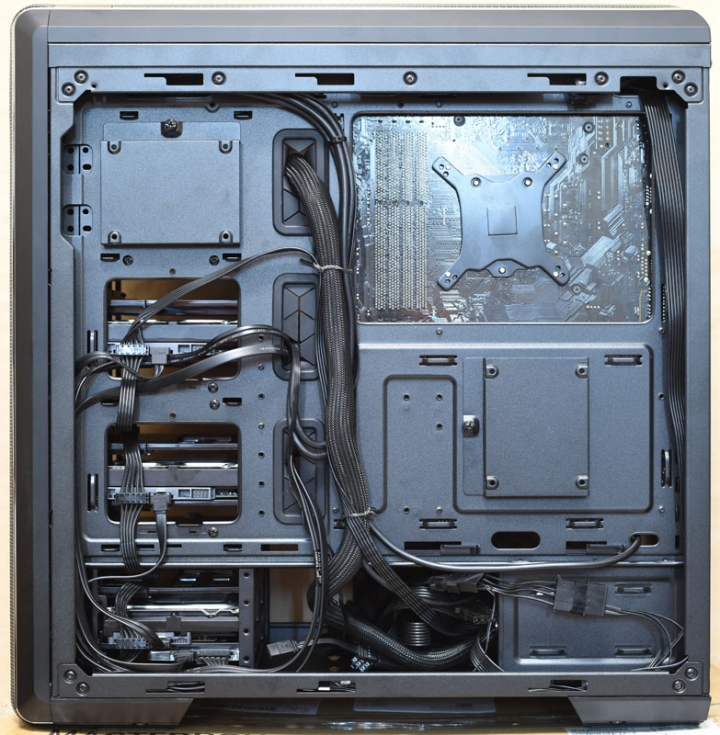

▼組裝完成示意圖(右側)

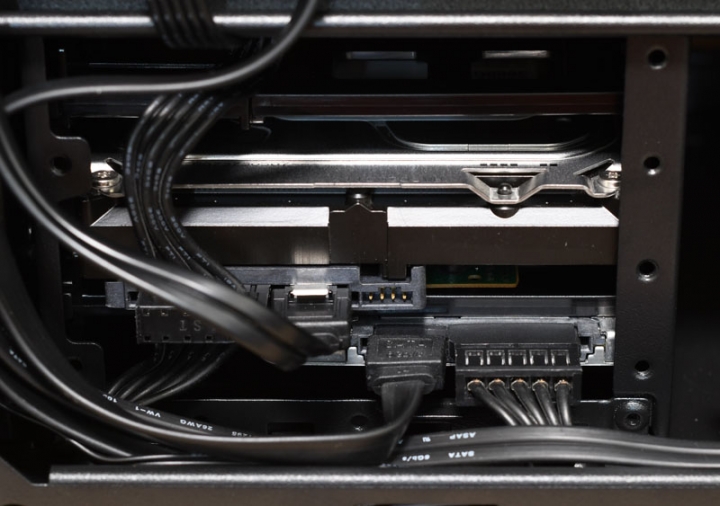

▼當3.5吋硬碟與2.5吋SSD共用一托架時,彼此接線也不會受影響

▼裝入高度為15.4公分的無限伍塔式散熱器

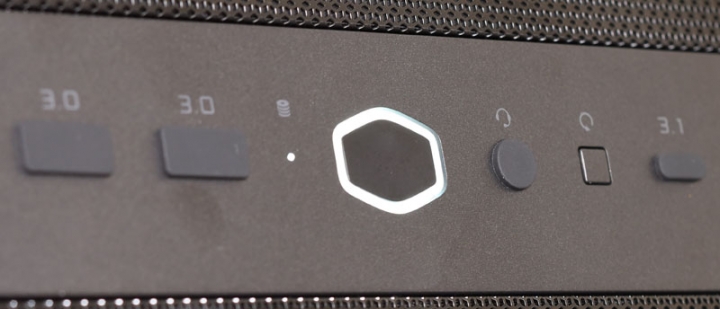

▼開啟電源時,電源按鈕的菱形標誌外框會亮起白色燈光,硬碟燈也是白色

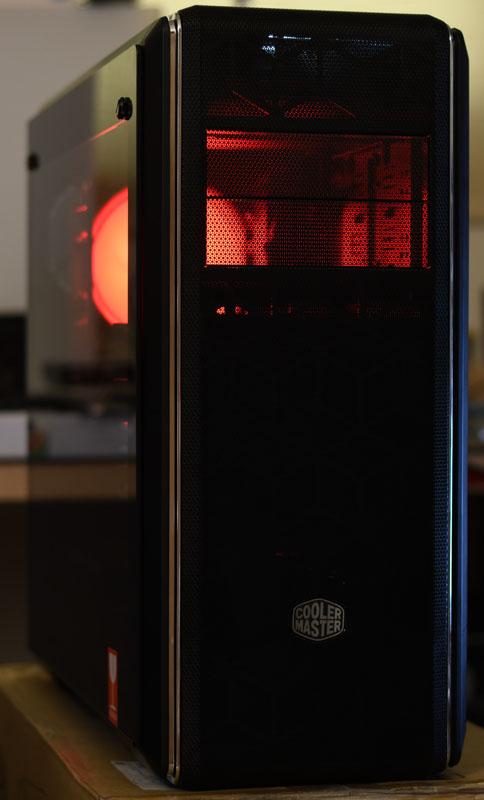

▼除了左側強化玻璃,也可以從前方與頂部網孔面板看到內部配件的燈光


結論:
MASTERBOX CM694透側版優點:
1.機殼左側採用4mm深色強化玻璃側板,手轉螺絲處安裝橡膠墊圈,底部搭配金屬支架增加其強度,可展示內部配件RGB燈光效果
2.具備全網孔面板及最多七個大尺寸風扇安裝空間以強化機殼對流,正面及頂部有精細網孔單層濾網,電源進氣口有可拆式濾網,可過濾較大灰塵及異物
3.機殼前方預先安裝2個120mm風扇,後方預先安裝1個120mm風扇
4.5.25吋光碟/3.5吋硬碟模組化支架,可支援2組5.25吋光碟、6組3.5吋硬碟、8組2.5吋SSD,滿足大量的儲存擴充需求,光碟/硬碟架可移除或是變換位置,增加內部空間利用彈性,3.5吋托架安裝與拆卸非常簡便
5.內建顯卡固定架可強化固定較長較重的顯卡,保障運輸過程的安全性,也可降低主機板插槽的負擔
6.前置I/O埠配有新式USB3.1 Gen2 Type-C插座,方便連接高速裝置,並且所有I/O埠均具備橡膠防塵蓋

MASTERBOX CM694透側版缺點:
1.無附上4極耳機麥克風的轉接線,使用者要自行準備或換成支援4極的耳機麥克風
2.硬碟架阻擋前方風扇螺絲的安裝及拆卸,要使用塑膠拉釘才會比較好拆裝
3.強化玻璃手轉螺絲處雖有橡膠墊圈,安裝/拆卸時仍要避免對強化玻璃造成不均勻受力而導致破裂
4.USB3.1 Gen2 Type-C內接internal 20pin接頭未設置防塵蓋

報告完畢,謝謝收看
