之前的狂風者還是太小了，整線上還是有點不方便，尋覓新家
剛到手的聖皇者
上面有兩個光碟機槽
前面板LED紅光風扇x2
側面圖
各裝置安裝示意圖(圖取自FSP官網)
Cooler限制16cm 光碟機x2 2.5
SSD/HDDx2 HDD跟示意圖不太一樣應該在正中央下方 x2 電源限制應該跟說明差不多
背面
每個PCI背蓋皆附有螺絲，可重複使用
Power下置式，並且已貼減震泡棉，機殼下裝有基本濾網
上面板與前面板皆擁有大面積黑化玻璃裝飾，黑化玻璃設計柱子抬高，所以排氣吸氣都沒問題，有橡膠吸震，避免共振
前面板基本USB3.0x2+USB2.0x2+Mic&Speaker
鐵殼底下ABS有預留讀卡機開孔(後面有圖片說明)，可能為其他OEM版本需求
四個底角為紅色ABS射出成形
上鎖螺絲固定，唯兩個角旁邊撞到板子，不好用一般起子拆下
光碟機區域&SSD固定位置
2.5”SSD實測可以固定在背面或正面
CPU&主機板區，這裡也有一個LED風扇
Power跟3.5硬碟住在機殼下方。快拆只能裝兩個HDD ，不過設計上安裝相當方便
說明書跟螺絲包
倒出來整理一下
壓克力面板，手轉螺絲x6 附減震墊
蠻好轉下來的
各端子頭
面板分家圖，可以看到上面板(左1)有預留讀卡機孔位
前&上面板結構上是以鐵製機板+ABS板以卡榫的方式扣上組裝
然後就繼續拆拆拆...
遮蓋一下
老X牌白噴漆x2 酒精 砂紙 剪刀 等
檸檬黃噴漆x1、消光噴漆等不在照片上，因為比較晚到貨QQ
施工照騙示意圖，處理一些原廠沒噴平的地方
噴漆血淚史跳過，我們看基本的成品
成品計畫以白黃主題取代原本的黑紅，又ABS紅色以黃色蓋上，其實會偏橘一點，我覺得也沒關係，也會不錯德
這階段還沒上消光金油，漆面飽和的亮光會導致看起來有廉價家具的感覺。
黑色的部分都大膽白化
上機平台
CPU:Intel E3 1230 V2
MB:AsRock H77 Pro4MVP
DDR:Transecond DDR3 1600 8Gx2
Cooler:Corsair A50
SSD:Toshiba Q300 Pro
HDD:Toshiba 2T & WD 2T Green
VGA:MSI 470 8G Armor <乾 送修回來繼續偶發性破圖 幹幹幹
PSU:FSP HYDRO X 550W
http://imgur.com/gI2S2wI.jpg
前面安裝情形，老A50大概16cm高，還有空間在高一點其實
詳細數據可以參考原價屋的開箱
power住的穩妥妥很多孔位可以走，我也不確定我走線行家眼裡對不對XD
hail hydro X ! hail hydro X !
有些機殼雖然有設計背線，不過要在主機板安裝前先走
聖皇者不用可以安裝完主機板再走線也沒問題
背部走線，大致上確認這樣走
側面再一張沒上透測的
裝上透測，使用六個手轉螺絲固定
背面
上側
中
下
整體背示圖
前面板
上面板
面板側面細節
SSD我是安裝在前面，覺得比較好看，說明書是安裝在後方
通電圖
小節：
原廠顏色也很棒
小弟不是專家，只是手邊有快過期跟買錯的噴漆...剛噴好結果太亮超像玩具XD
消光金油救了整套機殼，漆面硬度也提升，如果有玩模型，真的好物~推薦
FSP LOGO用遮的效果也不是那麼理想，底板太黑了，這logo官方圖也很少，所以重新PS製作印製再以水貼原理上
還有一些小細節其實沒處理好，等未來有空再收尾，如果有人想看3.5HDD硬碟固定架我再分享

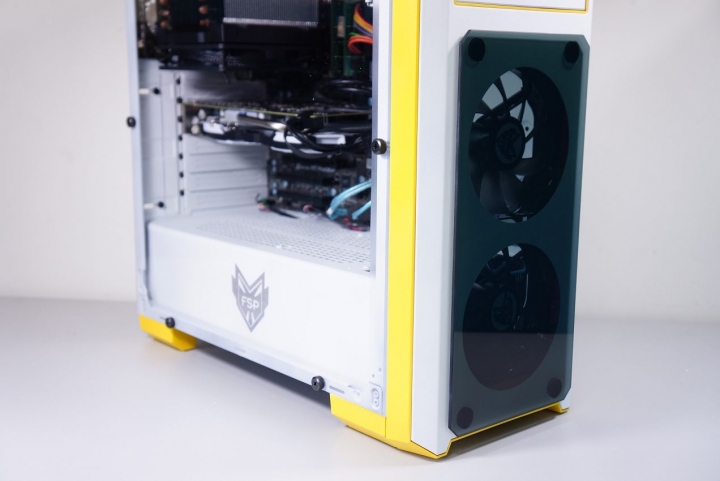

FSP CMT 310 聖皇者 W-Y Editon
本文陸續同步分享在 巴哈電腦應用討論版 ptt coolar mobile01 等網站專版
