我想請問ATX機殼配E-ATX機板的問題

褪色的回憶
個人積分：42分
文章編號：63663799

42分

樓主

2017-03-16 5:31

不好意思
想請問各位先進
Cooler Master的MasterCasePro5機殼(尺寸是ATX)
放得進去ASUS的E-ATX主機板嗎!?
ROG RAMPAGE V EDITION 10

不曉得有沒有人這樣放

想問說~ 是不是同樣是E-ATX板子
其他牌子的E-ATX板子就一定放得進去嗎!?

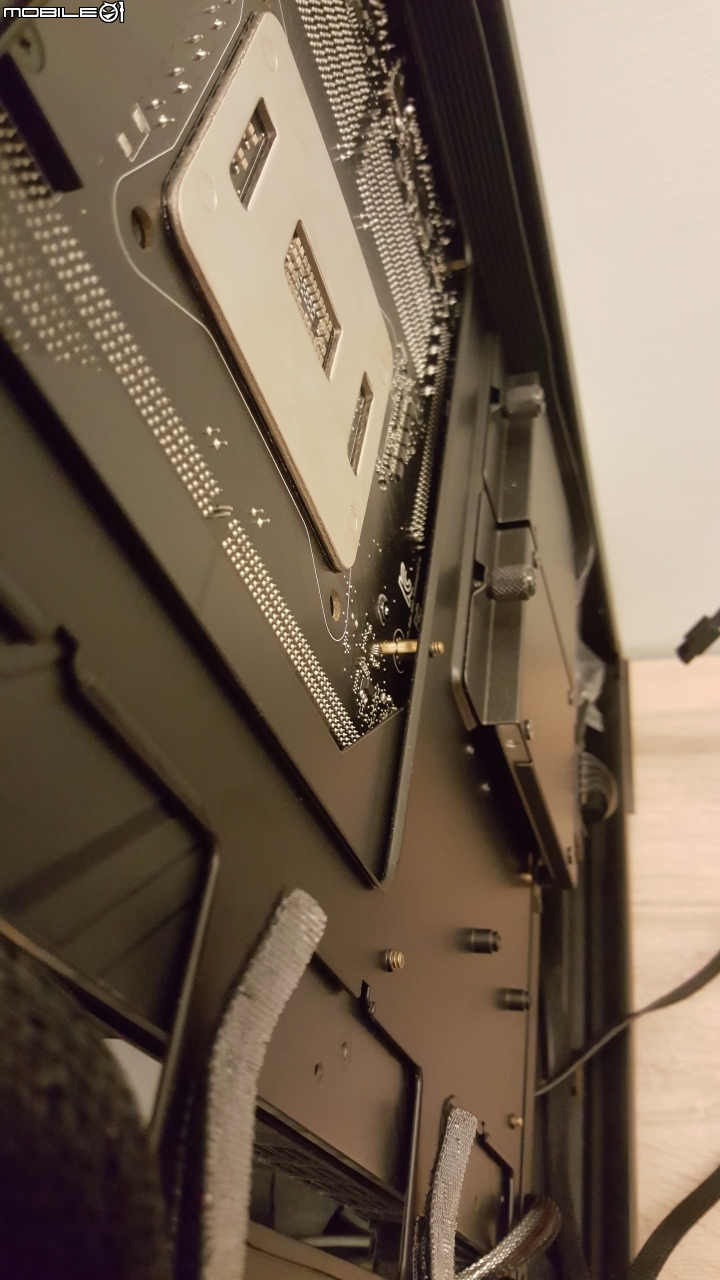

我有看到有E-ATX的板子,有放進去的圖

我想請問ATX機殼配E-ATX機板的問題

但是也有看到討論他牌機殼類似的問題,
有人建議還是要比比看,
不一定各個牌子的E-ATX都放得進去各個牌子的ATX機殼!?

我想說是不是只要是同樣E-ATX,都是相同的長寬
頂多類似這張照片,佔住半邊洞而已
其實在安裝上是沒有問題的呢!?
例如:後方I/O位置,機板與機殼的固定孔位問題

感謝各位...

2017-03-16 5:31 發佈

文章關鍵字 E-ATX機板 ATX機殼問題

Yuni Kawada

Yuni Kawada
個人積分：397分
文章編號：63664479

397分

2樓

2017-03-16 8:44

褪色的回憶 wrote:
不好意思
想請問各位...(恕刪)

R5E 10應該只是ATX 9孔....然後再往旁邊加大一點

就跟我之前的M5E 一樣
你可以參考我之前的文章

EATX的M5E 塞到只有ATX的CM RC Elite 431
一樣是沒問題的

多花個幾分鐘思考,你會得到更多啟示

rcat2010

rcat2010
個人積分：409分
文章編號：63668678

409分

3樓

2017-03-16 13:41

褪色的回憶 wrote:
不好意思想請問各位...(恕刪)

後方的開孔.IO部分都是標準的
銅柱部分也是相同的

褪色的回憶

褪色的回憶
個人積分：42分
文章編號：63703969

42分

樓主

2017-03-19 18:38

非常謝謝各位先進的回覆~

如果裝機完成,會在附圖,希望能藉由此版面
為有類似疑問的人,能夠有個概念...

kun429

kun429
個人積分：8207分
文章編號：63709405

8207分

5樓

2017-03-20 9:46

褪色的回憶 wrote:
不好意思想請問各位...(恕刪)

有些大型機殼有相容於小板的孔位有些沒有,你可能要自己看看你機殼上的安裝說明書看有沒有註明了...lol

GPX-HJ

GPX-HJ
個人積分：46分
文章編號：63742898

46分

6樓

2017-03-22 18:33

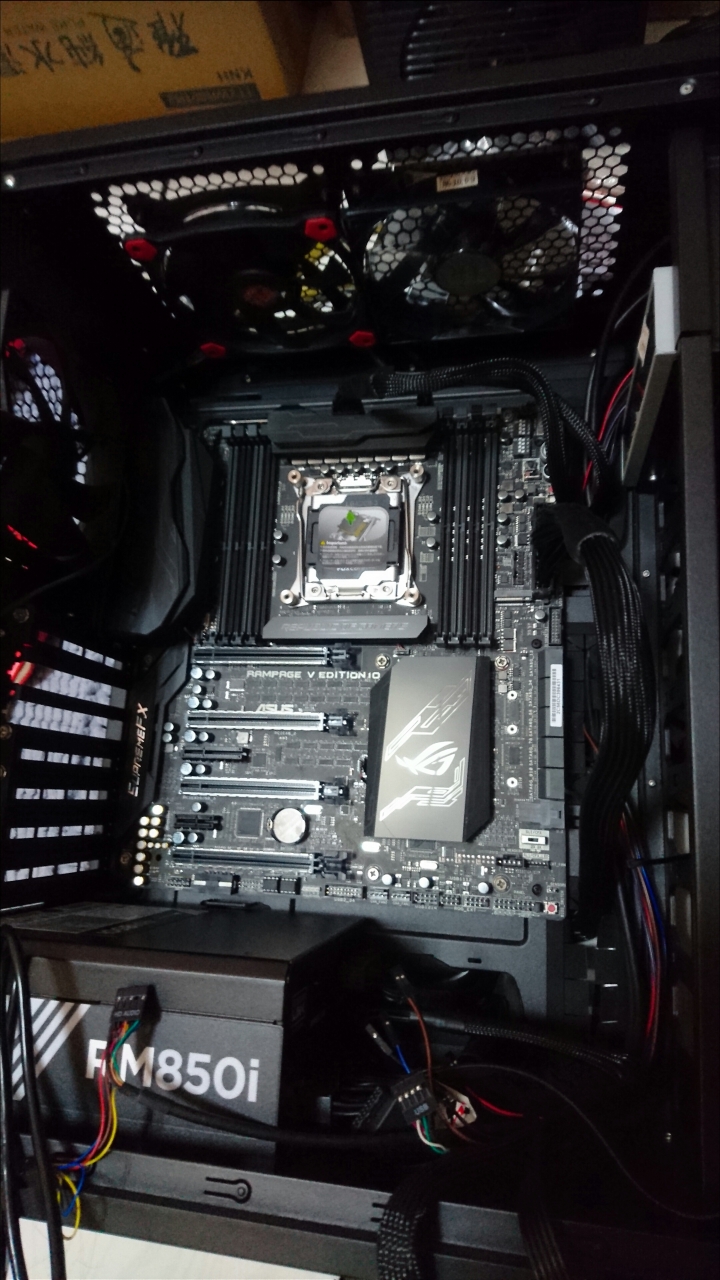

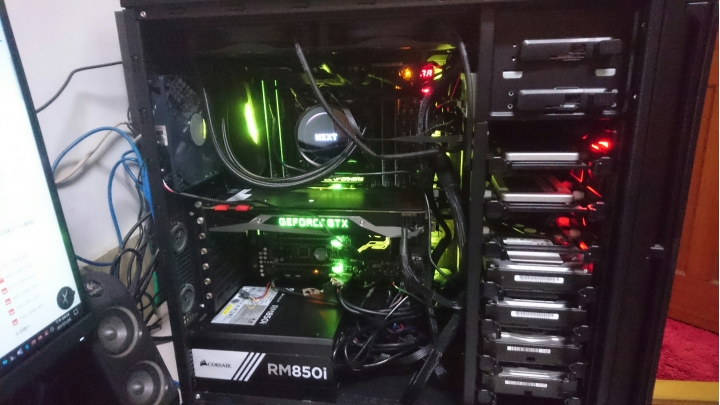

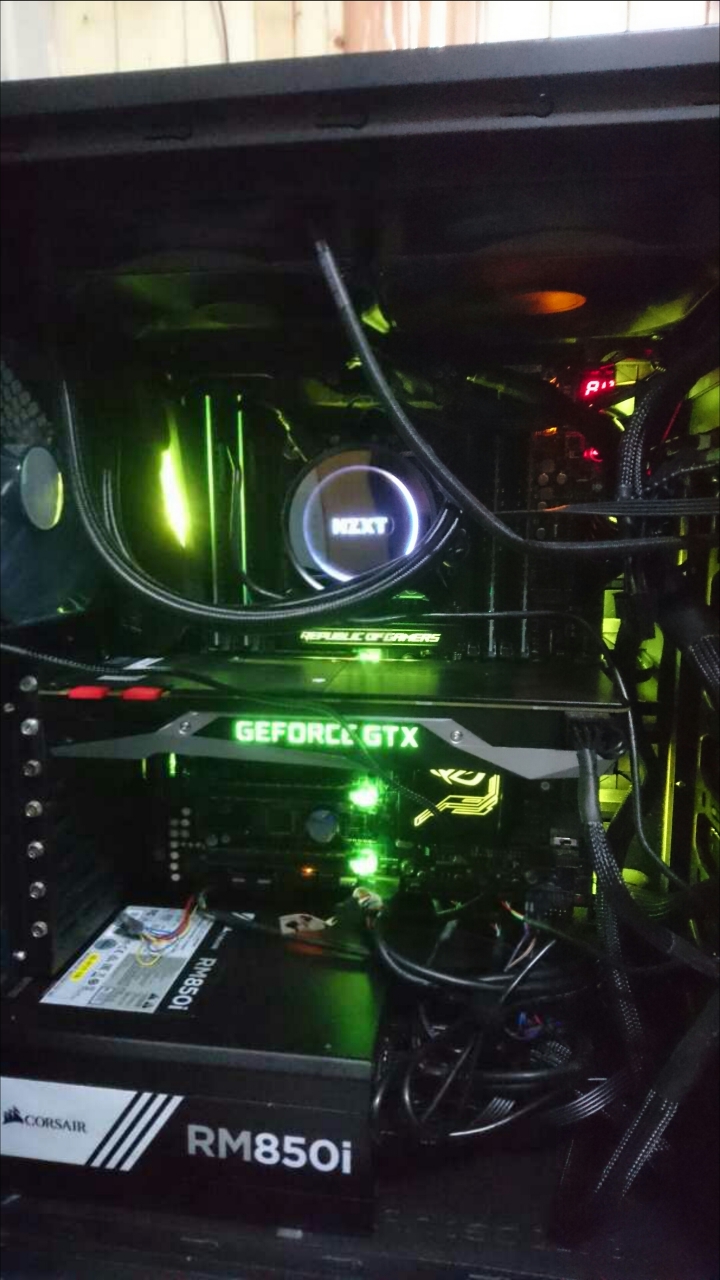

我就是這樣塞，
E-ATX主機板塞進ATX機殼，
機殼是 Antec P100

褪色的回憶

褪色的回憶
個人積分：42分
文章編號：64353638

42分

樓主

2017-05-14 3:10

感謝GPX先進的附圖回文~

兩個月前的發文至今,小弟也組好~

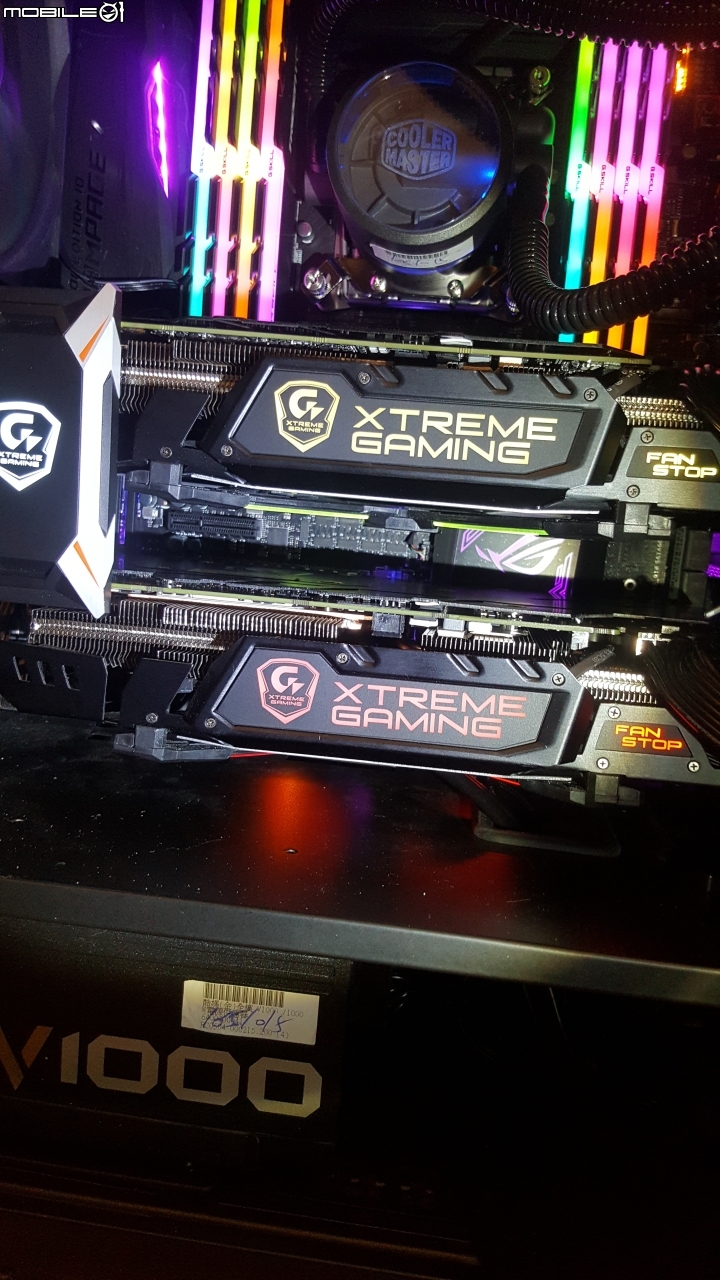

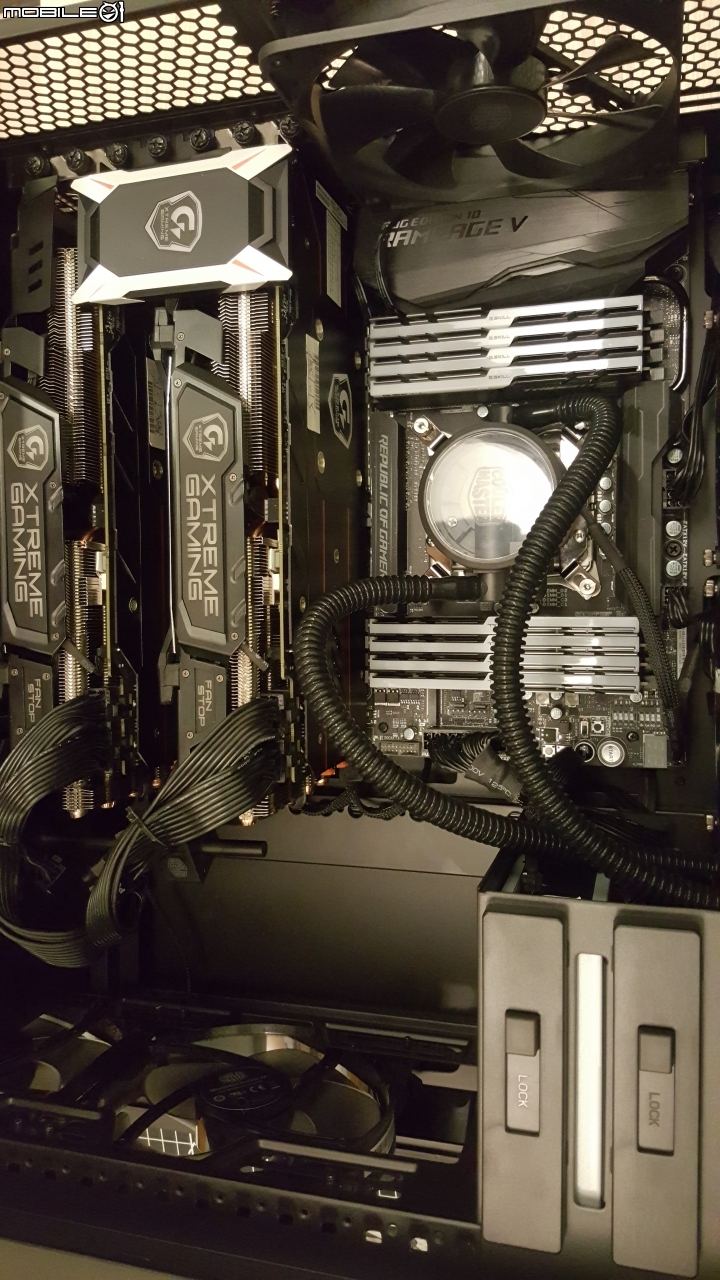

將附圖提供後來會遇到類似問題的人,一個參考

基本上是沒有問題,

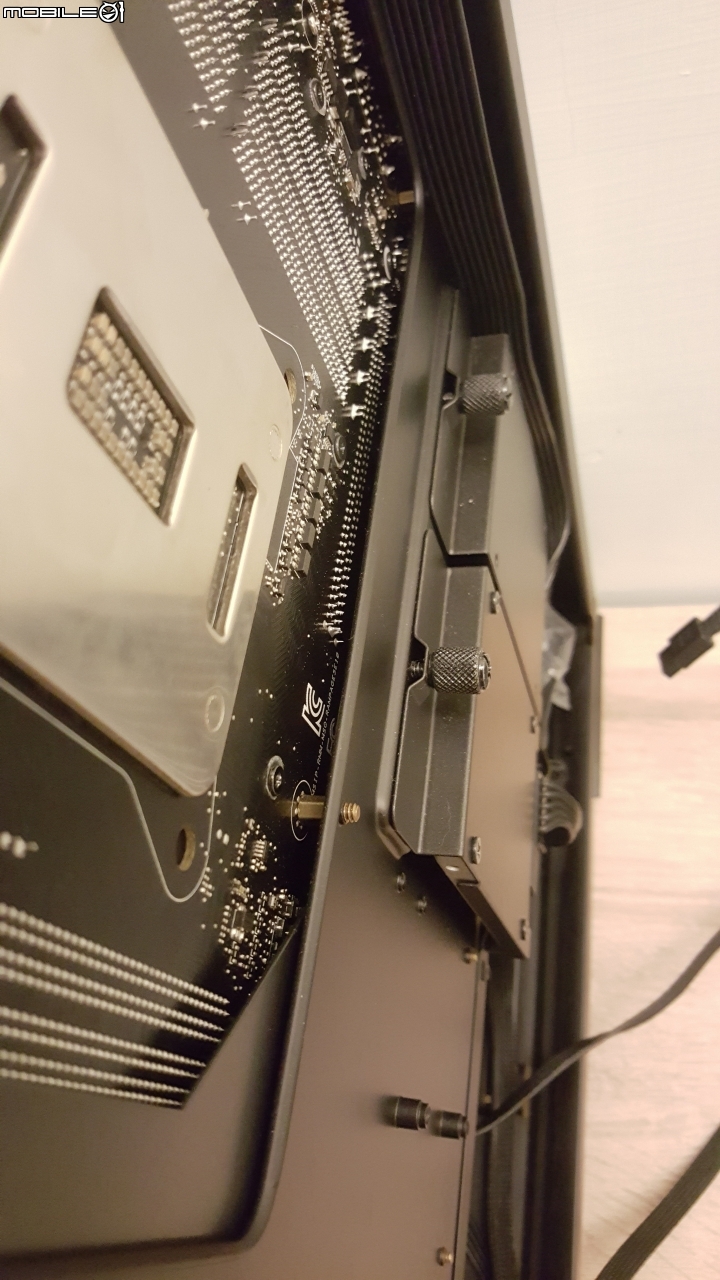

但是E-ATX 與 ATX 兩個版的差異在右側
(E-ATX會多約三公分,會擋到整線口的約一半)
因為主機板與機殼之間有銅柱的距離,本來以為可以閃掉整線口橡膠墊的厚度
(但是此主機板在右側背面,有做一大塊裝飾用的led強化背板,剛好吃掉約主機板與機殼的距離)

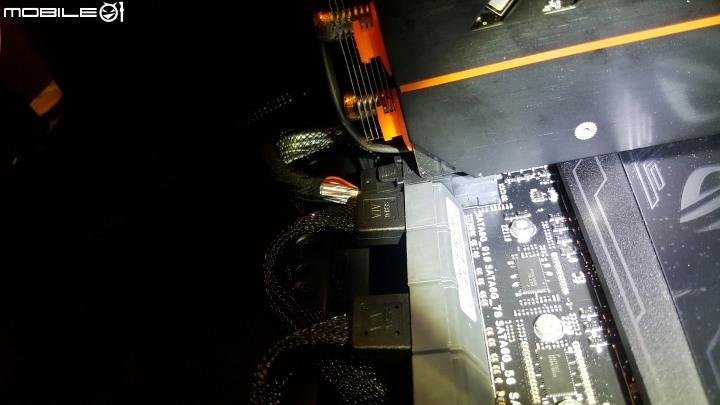

導致這多出來約三公分的大小(在九顆螺絲鎖緊的情況下),有點彎版

而且PCIE上的顯示卡插到底沒有出現咖一聲固定卡榫沒有到定位大約差0.5MM

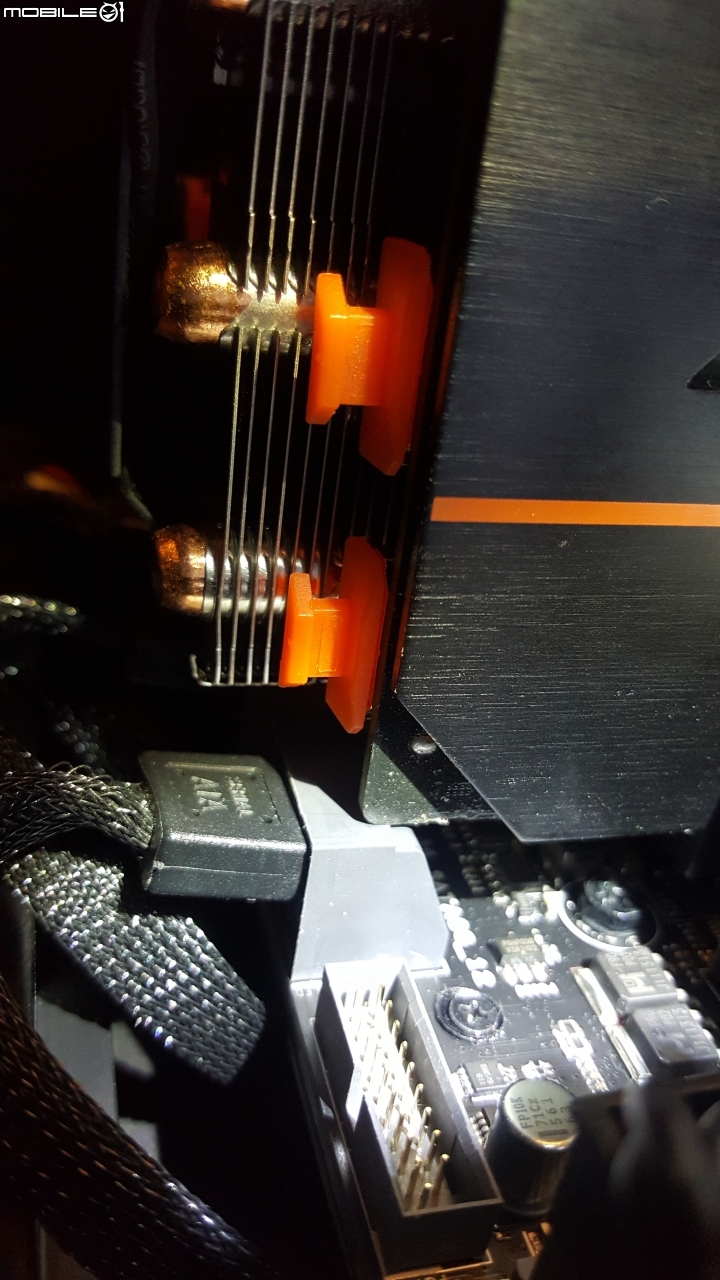

(因為被彎版的區域,有SATA跟U2接口抵到,導致一整個就是必須非常精準)

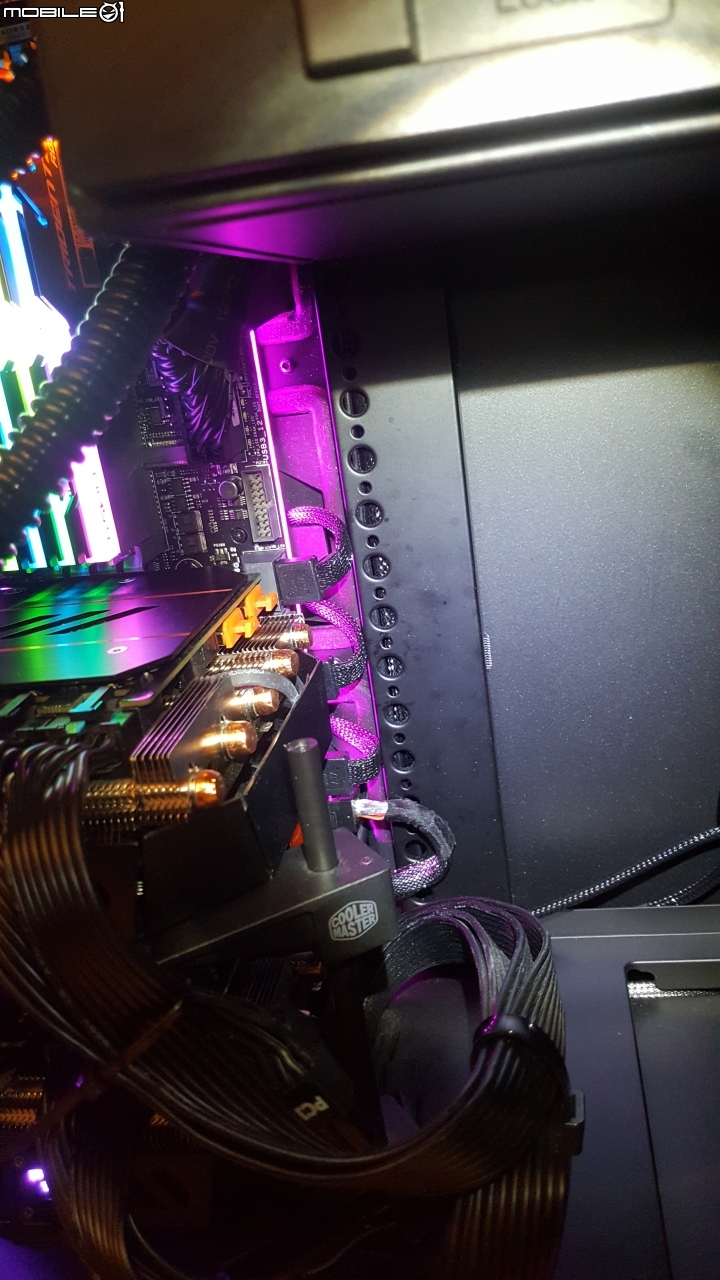

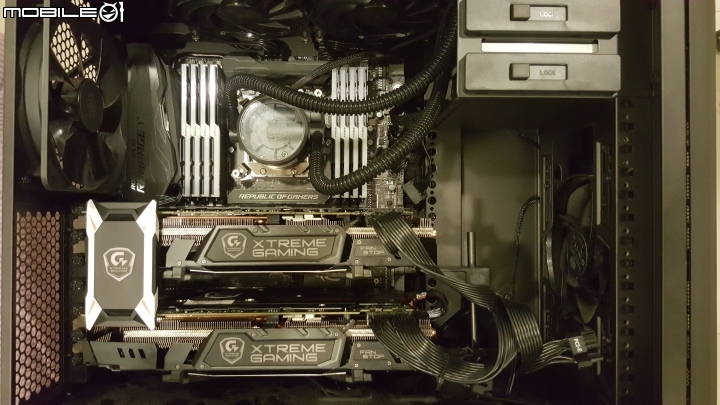

這是我將整線口的橡膠墊圈拿掉後的樣子
整個就舒暢許多,PCIE的插槽顯示卡可以完全插到底,(會有發出固定OK的聲音)
而且酷媽的機殼,做工扎實,每個切割,開孔處都有做防割手的處理,就算拿掉,也不至於讓經過的電線破皮...

希望這篇對於之後有類似需求的人,有個參考方向...
