[心得] 視博通小尖兵 M-ATX機殼 (除錯心得爆多

視博通小尖兵大概出來有一段時間了，其實這台就是SAMA的米立方，因市場合作策略關係進來台灣更名為視博通小尖兵，也是目前台灣市場上這種雙層式設計之中價格最親民的一款(M-ATX)，各方面的規格也頗完整的，所以就入手來將手邊的零組件組一組弄個實況平台。


由於是一時性起，前往台南北門路尋找，有擺現貨的跑了幾家以後就只有原價屋，付完錢以後，上去自取機殼後，下來拿發票走人，是說原價屋台南店之後好像會整個移到三樓去，但何時會搬不知道，只知道三樓已經動工許久。




實況平台的零組件其實有點多災多難，也都洗禮過重開的命運，而且是不論用什麼品牌的電源供應器都會reboot，將原本的B75M-HD3拿去再換片新的回來後才短暫舒緩這個現象，沒想到當這台電腦組裝好以後，卻又…囧mmmm，神奇的事情就是將這些疑似會重開機的電源供應安裝到ASROCK X99-Taichi / ASUS Z87-Deluxe-dual / Gigabyte Z170X-UD5 TH…等型號上又都很正常，不曾會有重開的現象，至於是否有Ver.問題，這個部分手邊並無同型號的樣本可以測試。
(有興趣的朋友可以直接看文章最後面，手邊有的主機板共有九片，研究這個問題大概有長達一年之久了，也歡迎網友提供來相互驗證)。

預計組裝實況平台零組件細項：
Intel E3-1230V2
Gigabyte B75M-HD3
Adata DDR3-1600 4GB / Adata DDR3L-1600 8GB
Gigabyte R4550
SANDISK X400 256GB
電源供應器的部分，則是各大廠牌的都有 (暈)


小尖兵打算擺放在羅技Z5500的音箱上面。



因為旁邊就緊鄰家用主機 Wii / PS2 / PS3 / PS4，可以不必拉太長的線材給實況平台吃。



這些家用主機都經由HDMI轉換器以及色差分配器來將訊息bypass給電腦的擷取卡用的，影像擷取卡分別為時立HD60A與圓剛H727。



全因為最近又重回賽道上了，也是提早為明年即將發售的GT-SPORT做準備與練習。



Playstation 3 的遊戲片，偶而想熱血一下就會玩個頭文字D。



Playstation 4的部分目前是賽車類型的遊戲比較少，大部分都是玩駕駛俱樂部居多，因為比賽車計畫好上手多了XD。



離題太多拉回來看機殼，外箱上有一些技術規格，該有的都有，別人沒有的在小尖兵上也都具備了，例如：方便的讀卡機。

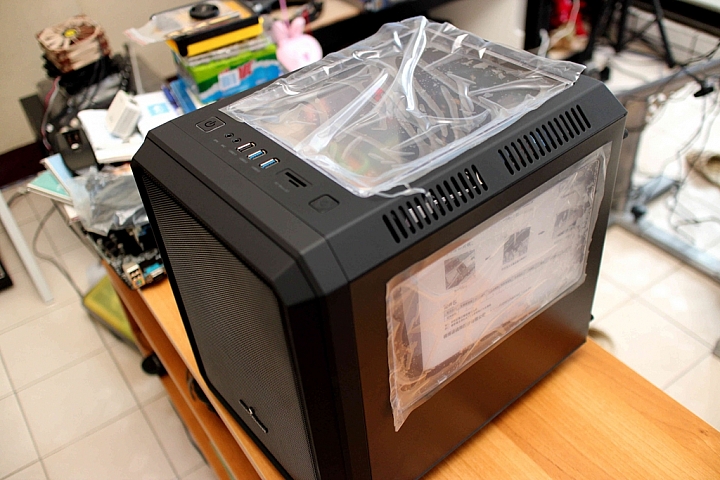

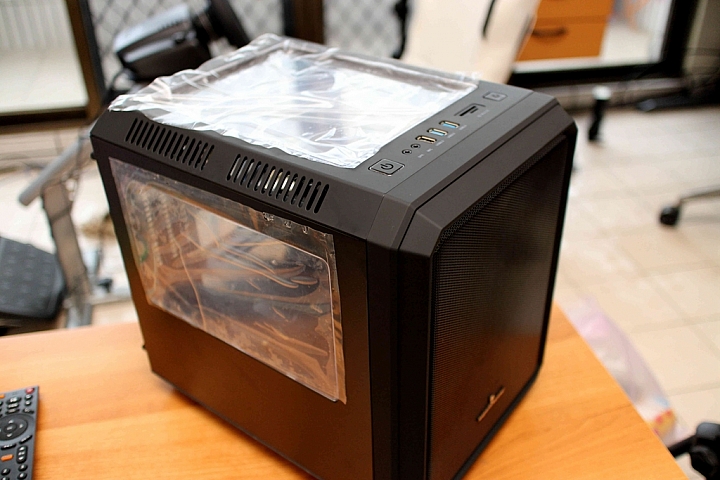

取出本體後，外觀素素的，並無過於浮誇的配色。



賣萌的初音拿出來可愛一下



上方與左右兩側都有透明側窗，把所有零組件安裝進去後，就從外面窺看內部的零組件啦，炫配備，何須開側板。

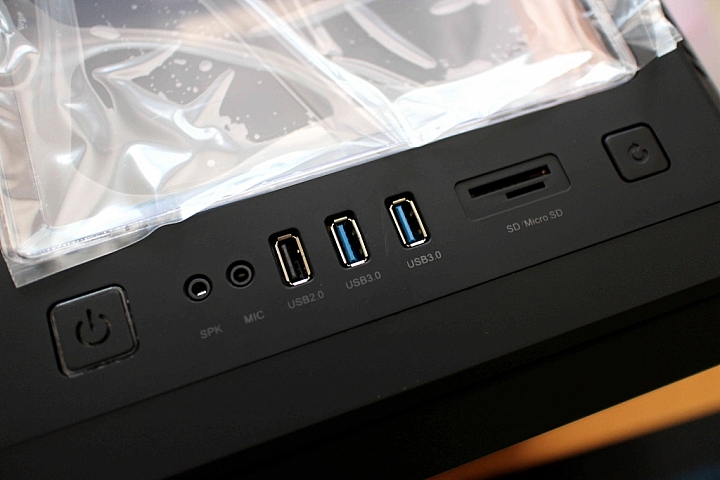

前面I/O 由左至右分別為：PW SW (內整合PW LED與HDD LED) / 3.5mm in out / USB2.0 / USB3.0 *2 / SD 讀卡機 / reset SW。

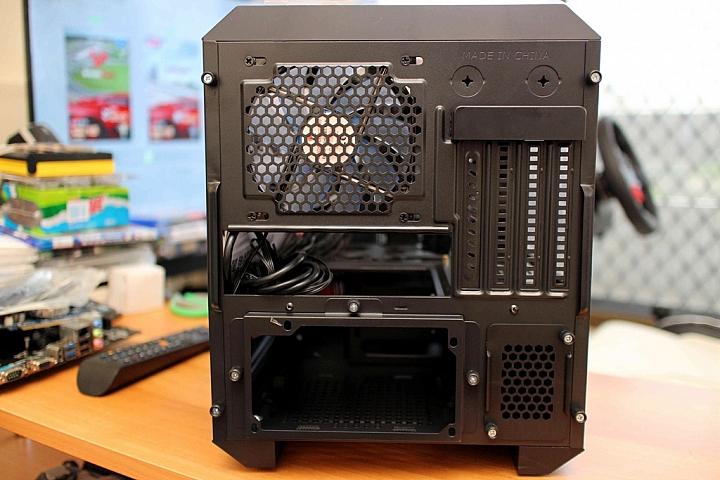

下置式電源供應器設計，背面帶一個藍光LED風扇，旁邊還有開兩個水冷孔位，以及標準MATX的4個slot檔板。

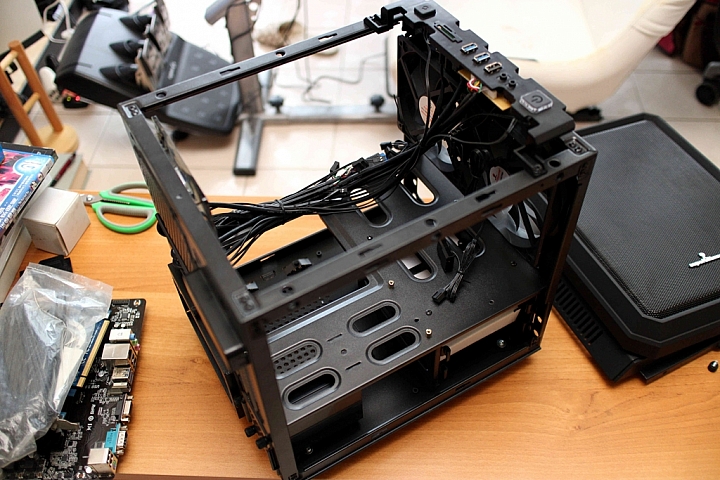

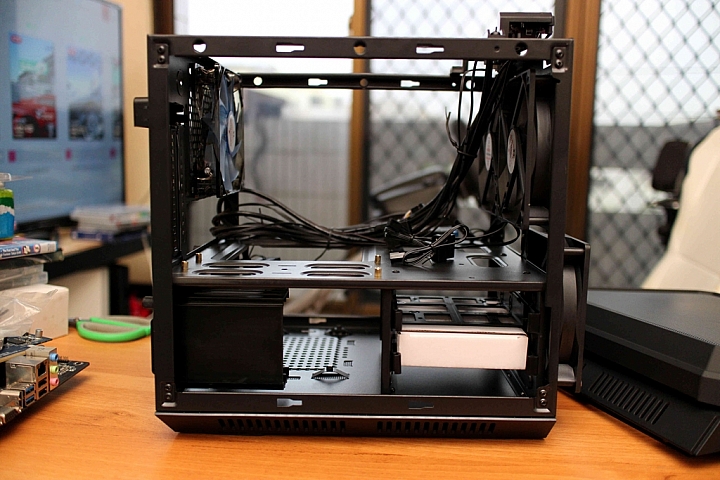

把整個側板面板拆掉後，其實就可以當成是個M-ATX裸測架來使用。




前面預設3個進氣風扇，上面兩個風扇裝在框體內大概是為了增加進氣空間與減少噪音。



風扇上有附小3pin，可接在外掛的控制盒或是主機板上來控制風扇轉速。



前面板內側也有做簡易的防塵設計。

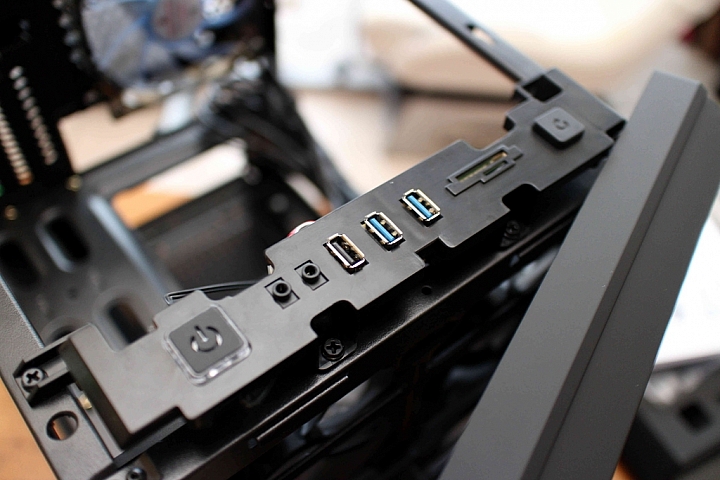

拆前面板不用擔心前置I/O會拆壞或是扯壞線材，因為不是固定在面板上。

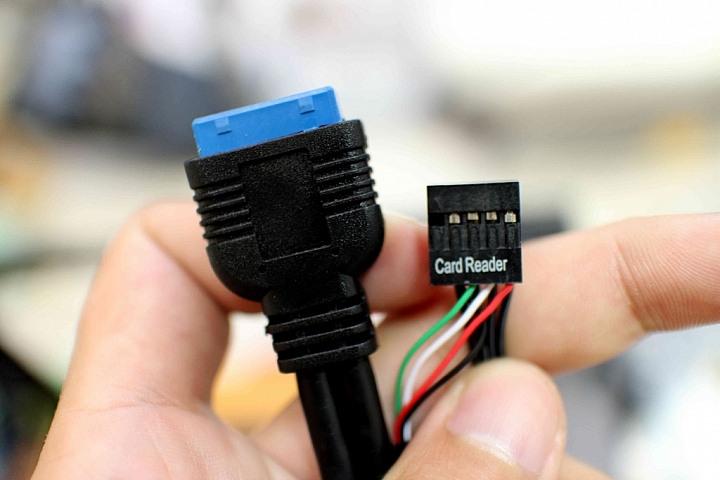

USB3.0是內接19Pin，USB2.0與讀卡機只佔用一個內接9Pin，對於目前主機板只設置兩個內接USB2.0來說，可以說相當便利，也是有部分主機板省到只剩下一個的。



前面所提到的，將風扇預設安裝在內側是增加進風量以及減少風切聲，如果今天顯示卡的長度大於27公分小於30公分，其實可以將風扇給轉個方位，即可解決。



要安裝塔型散熱器也不成問題，可以支援到18公分的大型塔散喔喔喔，後面有實際安裝的結果。



上層的部分介紹完，下層的部分一開始就要講到很可愛的配件盒，除了基本有的蜂鳴器、束線帶以及螺絲包外，裡面還有附一隻很可愛的螺絲起子，但私心可以再附個銅柱套筒的小套件會更棒。



最實用的大概就是這個防塵塞，由於主機本來就是要拿來做實況用的，因此前面大概僅會使用到一個USB2.0，其他的孔幾乎都用不到，為了避免氧化生鏽，提供這樣子的防塵塞真的是個一大福音。

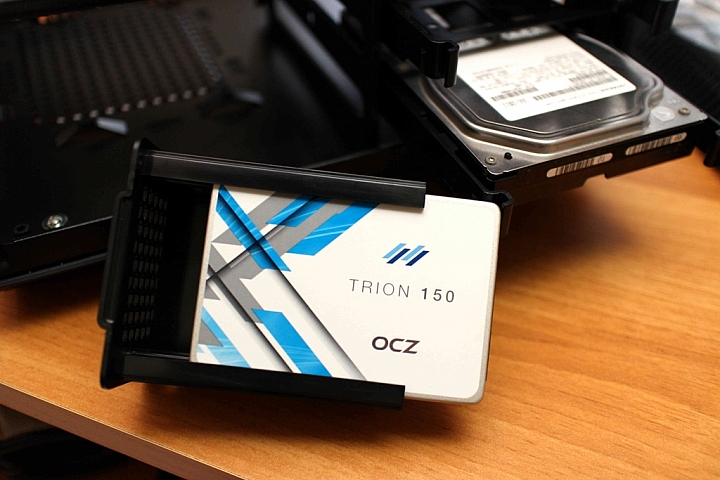

硬碟配置可以安裝兩個3.5” HDD以及兩個2.5” SSD/HDD，以絕大部分的使用者來說算是足以，如果要拿來養動物，塞多硬碟可能就比較不適合。

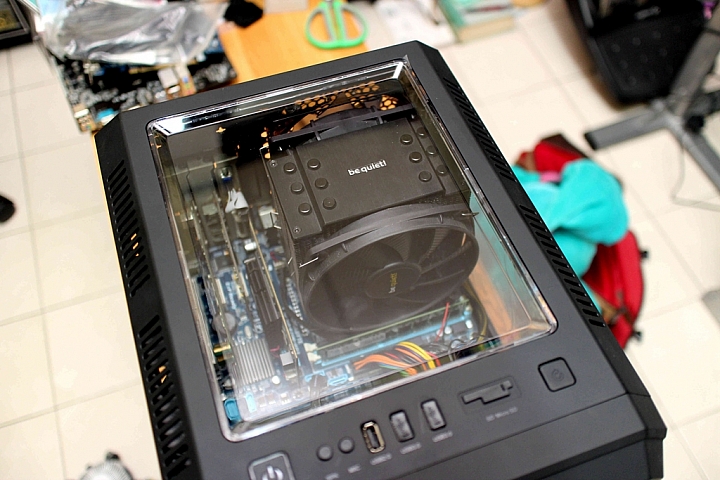

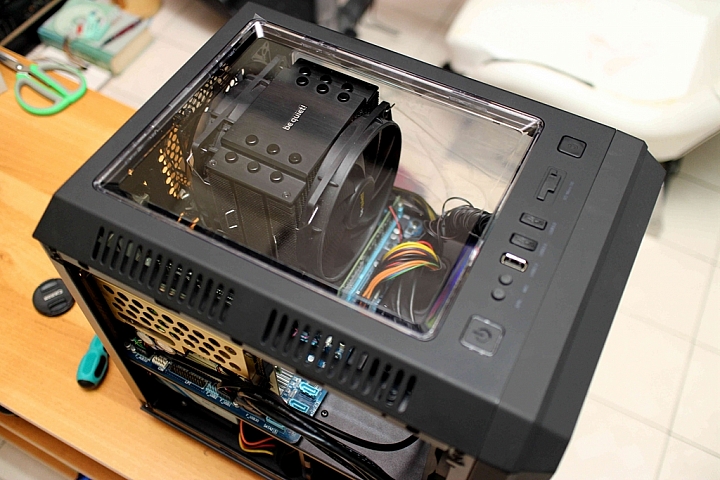

安裝好以後，散熱器的視覺效果一整個緊繃，也相當漂亮！如果說今天在上張GTX1070創始版顯示卡在那邊顯示GEFORCE一閃一滅的，大概就業力引爆了！




理線理的好，機殼內部的對流沒煩惱。



將用不到的PORT都給塞起來，避免氧化。



但就在全部安裝完以後，重開機又再起惹，於是就又再次尋求RMA，重開機的現象大概分成下列幾個問題，如果你也剛好碰到不妨按照這幾個步驟來檢查一下，因為就算你今天電腦會重開，跑去換了酷媽、用了台達，依舊還是會發生。
1. 電源供應器本身就有問題。
拿去送修還是快換，可以獲得解決。
2. 電源供應器配置輸出不夠，顯示卡超抽直接重開。
假設原本用450W，換成550W可能就可以獲得解決。
3. 記憶體請檢查金手指處是否有無氧化，記憶體電壓敏感，也會造成此問題。
解決辦法就是送修電源供應器時，順便送修一下記憶體，也可以獲得改善。
4. 記憶體如果沒有氧化，跑特定應用程式軟體會重開，可能是記憶體本身顆粒有問題。
解決方法一樣是拿去換修記憶體，反正記憶體都終身保固，換也不囉嗦。
5. 如果以上4種情況都嘗試過了，那大致上問題就可以將他歸類在主機板上了，因為身邊有不少案例最後就是走主機板RMA即可獲得解決。



當天去原價屋台南店三樓取件小尖兵時，看到測試維修區的電腦也發生重開機的現象，順便就與工程人員聊了一下重開機問題，可能會是CPU / MB / RAM / VGA所造成，不完全是電源供應器所造成，當然也有一部分是市電所造成的。



幸好朋友緊急支援了一片GA-Z77MX-D3H來讓我開實況，目前算是一切穩定運轉中，但不管怎樣時況平台總算是告一段落，小尖兵網路上也有許多開箱文以及心得文，個人是覺得小尖兵真的是台很不錯的機殼，各方面的細節都有用心到，而且價格也十分親民，如果把小尖兵當成是裸測架來看，應該會是超級超值，以上是本次小尖兵與重開機除錯心得的一些想法，感謝你耐心地看完XD。
