[開箱]DIY水冷趣Lepa EXllusin240 外加DIY改裝

今年在Computex 電腦展上，Lepa利豹科技推出了一款可以自行DIY的水冷系統EXllusin240，擁有著240mm的水冷排及雙CDP中央擴散分流通道技術，還有其他一體式水冷沒有的水冷液顏色調配，重點是這款水冷系統還可以自行改裝水冷管為硬管，就讓我們來看看Lepa推出這款DIY度高的水冷系統吧!

▼正面，使用了紅藍綠來襯托出EXllusin240的繽紛，印有產品的樣貌，支援400W TDP，右下角也有幾種顏色的示意圖。


▼整個盒裝是有點份量的，所以上方很貼心的多加了個手把。


▼背面就是一些產品的規格及詳細解說，也支援目前的主流腳位，因沒有中文所以就快速帶過囉!


▼水冷頭及冷排的長寬高，全套水冷頭排皆為MIT台灣製的喔!


▼建議拆開時選擇空間較大的位置會比較方便，打開後會先看到一張重要的安 裝前說明，及一股特殊的味道。

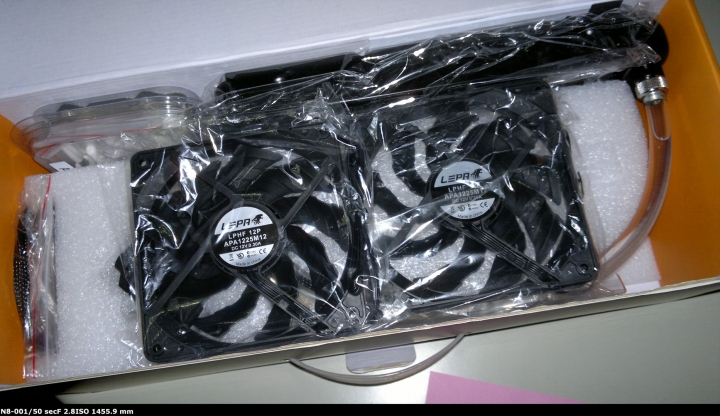

▼再來就是冷排所使用的2顆12CM的風扇。


▼風扇型號為APA1225M12 12V=0.3A ，較為可惜的是風扇並無使用有LED燈色的風扇。


▼2組風扇皆使用小4Pin接頭。


▼配件一覽，左至右為測試電線、扣具螺絲及色料的(外盒是用來防漏水的 請不要把他丟了)、500Ml的抗凍水冷液。


▼雙4Pin轉單Pin及上機測試前會使用的電源線材。


▼全金屬的強化背板及扣具螺絲。


▼水冷上貼有安裝教學的QR CODE，如果能先印在外盒應該會比較好。


▼水冷頭的電源接頭為3Pin，也可透過內附的轉成大4Pin，水管內已有水冷液。


▼水冷頭的接觸面拋光拋的還蠻細緻的。


▼240mm冷排，做工還ok拿起來也不輕。


▼冷排安裝上2x12cm風扇，還蠻壯觀的。


▼開始安裝囉! 拿出較長且為黑色的螺絲共8顆，鎖在風扇及冷排的位置。


▼完成後會如下圖一樣，接著拿出一條雙小4Pin轉單小4Pin的轉接線，將兩條小4Pin轉成一條4Pin(如果你的4Pin插槽夠多就可不必使用)。


▼接頭都有防呆，所以不用擔心會插錯。


▼接在水冷頭上，貼上觀看水為的示意貼紙，以你最適合觀看的方向貼即可。


▼貼完後就可以很輕鬆的觀看水位囉。


▼安裝扣具及螺絲，這次的扣具及強化背板皆為金屬製，且表面都有經過處理顯得更亮許多。


▼拿出背板及較長且有螺紋的螺絲，背板的泡棉面需接觸在主機板上，依照自己的腳位來安裝螺絲。


▼穿過主機板，放上絕緣墊片，建議螺絲先別壓到底，這樣在穿過時會比較好用。


▼再鎖上螺絲，這螺絲有方向性所以安裝時要多注意一下。


▼放上扣具後，再鎖上螺絲即可完成。


▼塗上導熱膏(Dow corning tc-5121)，這次很貼心的還附上個小刮勺。
http://www.dowcorning.com/applications/search/products/details.aspx?prod=04060820&type=PROD


▼放上水冷頭，鎖好兩側的螺絲，接著打開冷頭上的補水蓋，可以照個人喜好添加顏色。


▼搭配的是MSI Z170A Gaming M7所以加入紅色，添加完成後記得鎖好，不然發生了噴水了可別找我呦。


▼接好水冷頭電源，接頭為3Pin。


▼也別忘記風扇的喔。

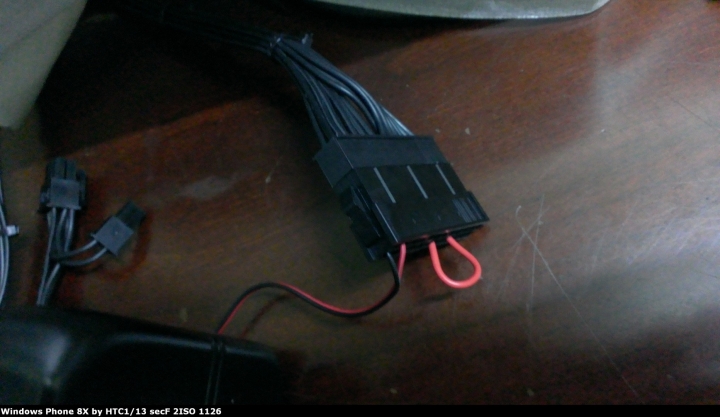

▼如果擔心會漏水，以可以先將冷頭的3Pin電源接到配件裡的電源線，先做測試。


▼通電後，水冷頭內的LED也發出燈光，比起一般的水冷系統更是有看頭。



測試平台
CPU: Intel® Core™ i7-6700K Processor
http://ark.intel.com/zh-TW/products/88195/Intel-Core-i7-6700K-Processor-8M-Cache-up-to-4_20-GHz
MB: MSI Z170A GAMING M7
http://tw.msi.com/product/mb/Z170A-GAMING-M7.html#hero-overview
DRAM: Apacer Commando DDR4 2800Mhz
http://tw.apacer.com/products/DDR4-Quad-Channel-Commando-DDR4-2800
SSD: Intel® SSD 535 120GB
http://ark.intel.com/zh-tw/products/86738/Intel-SSD-535-Series-120GB-2_5in-SATA-6Gbs-16nm-MLC
M.2 NGFF Series M240 120GB
http://sks-tec.com/ssd-m240.php
PSU:ENERMAX REVOLUTION X't 530W
http://www.enermax.com/home.php?fn=chi/product_a1_1_1&lv0=1&lv1=47&no=153
CPU Cooler: EXllusion 240
http://www.lepatek.com/chi/product_content/27/1/58/#produkte


▼4.0GHz 1000RPM 待機與燒機，左為待機右為燒機。


▼4.0GHz 1800RPM 待機與燒機，左為待機右為燒機。


▼4.4GHz 1000RPM 待機與燒機，左為待機右為燒機。


▼4.4GHz 1800RPM 待機與燒機，左為待機右為燒機。



▼OCCT的燒機圖1Min



初步的改裝

▼冷排風扇由原本的雙凸曲面扇葉風扇，更換為T.B.APOLLISH 12cm 紅燈，徹底與主機板的紅配色做搭配，透過單風扇12顆LED的加持下，整個電感氣勢又是不一樣。

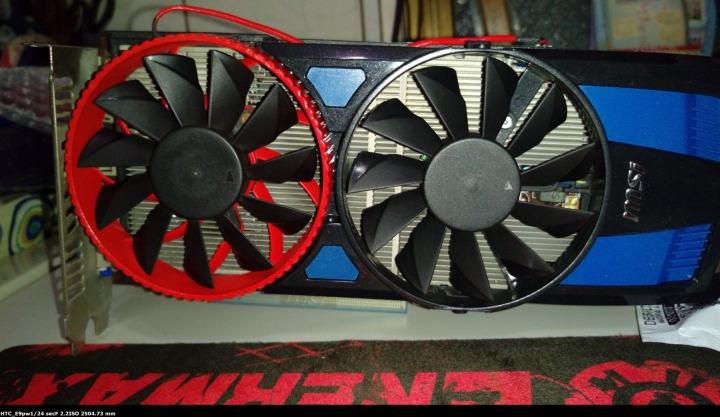

▼顯示卡風扇簡單的上色，因顯示卡送修回來多付了個風扇，所以順勢把它噴成與Gaming 系列的紅色。


▼自製的顯示卡飾板，原本是要設計三條黑線與紅底作對比，可惜沒有比較專要的工具，所以使用膠帶做上色時，將膠帶撕起會產生點小漆屑，還有就是MSI的龍魂貼紙還沒寄來，不然這張全世界唯一一張MSI R7770 PowerEdition 會更像Gaming系列。


▼順便連Creative Sound Blaster Z 也一起加上飾板。


▼電源藏線飾板，上方沒看錯，是ENERMAX舉辦活動所拿到的滑鼠墊，剛好可以利用在這次改裝，側面的紅色飾板，原本上面是想用ENERMAX機殼盒子做模具來噴，可惜結果出來LOGO字體都有暈開的現象。


▼水冷管出水橡圈，也順便弄成紅色增加整體感。


▼前方使用了Reeven 的RFC-03風扇控制器做搭配，之後會有詳細開箱~


▼最後將水冷液更換成京威的ICELAND COOLANT UV 深紅，使的整體水路看起來更加鮮豔，加上特殊配料，所以有著低導電性，不怕漏水時帶走寶貴的零件。


▼主機完成~


▼順便把門牌一起放置進去。

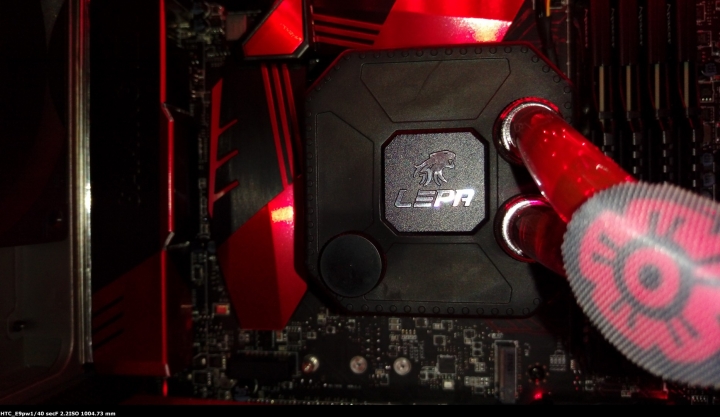

▼冷頭特寫，使用了Enermax的魔鬼沾固定住水冷管。


▼顯卡上半部一覽圖。


▼超炫炮的LED風扇。


▼特別訂製的紅黑電源供應器模組線。


▼機殼前置IO整線處理。


▼顯示卡及音效卡的紅化飾板。


▼5.25的Reevem風扇控制器。


▼最後獻上一張全機照，謝謝觀賞。



實際上機後，安裝難度並不算高，但還是有些地方要注意像是螺絲的方向性、扣具的腳位安裝標示較為不明顯，還有就是風扇不具有LED燈光效果較為可惜，散熱效果因支援400WTDP，所以燒機出來溫度都約在60度左右，風扇部分前面提到無LED燈光效果大都沒甚麼問題，在1500RPM左右漸漸有風扇聲，
再來就是主打的客製化水冷液，加入色料後真的很搭，而且不向其他一體式
水冷無法自行更換冷排或水冷，這台是可以自行DIY更換其他組件的，如果擔心第一次玩水冷東西會賣錯或是不符規格，這台對想玩水冷的新手是個不錯的選擇。
最後也感謝Enermax跟Lepa協助添購零件，及意見詢問還有jingway的水冷液提供
謝謝觀看^_^
如果文章有些不完善也歡迎您的指教呦!
