[分享]SilverStone SST-LC04--銀欣 slim type小型HTPC機殼

各位大家好，自從先前分享的HTPC系列後，休息了一陣子，發現作報告是那麼的累，不過為了分享經驗給各位網友硬著頭皮也要把報告作完。這一次的分享，剛好同事也有HTPC方面的需求，在幾天的規劃後硬體部份差不多和我的HTPC相同，最大的不同在於外殼，因為同事電視櫃是訂作的無法放下深超過35公分的機殼，在千挑萬選下，於預算和美觀之間決擇，決定.... 拼了～美觀才是重點，東西是放在客廳裡天天都看得到，美美的機殼除了賞心悅目外，爽度可是大大的不同呀。牙一咬，就下訂一台SilverStone LC04 Slim type的小型機殼，這台機殼呀，小歸小可不要小看它哦，它算是目前深度最淺而且可以放入標準ATX機板的機殼哦！來介紹一下這個小可愛的規格吧！


圖片來自銀欣官網

型號：SST-LC04B-300 (black)
         SST-LC04S-300 (silver)
材質：鋁質前面板，1.0mm鋁質機身
主機板相容：Standard ATX, Micro ATX, Mini-ITX
機體容量：外部5.25"*1，內部3.5"*1
散熱系統：側邊可安裝80mm風扇*1，上方CPU風扇入風口*1
介面卡擴充空間：2
前端I/O port：USB*2、IEEE1394*1、耳機插座*1、麥克風插座*1。
電源供應器：內含TFX 300W PFC
尺寸：420mm( W )*115.5mm( H )*309.4mm( D )


深度只有31cm，還裝得下標準ATX的機板，內部空間設計有一定的水準。在散熱方面於機殼上方留有CPU風扇進風口，又是鋁質機殼，在電視櫃中散熱較不會構成問題。

以下不免先列出這台HTPC的硬體規格：
CPU：AMD Athlon 64X2 5200+ 65nm 2.7GHz -- NT.3900
Memory：創見 美光顆粒1G DDRII 800Mhz *2 -- NT.1090*2
MainBoard：Gigabyte GA-MA69GM-S2H -- NT.2500
DVD-ROM：ASUS 2014 SATA -- NT.1250
HardDisk：WD3200AAKS 320G -- NT.2700
CPU風扇：EVERCOOL 銅底散熱器 -- NT.990
CASE風扇：AC 80mm AF8025 PWM 風扇*1 -- NT.200
CASE：SilverStone LC04 -- NT.5990

以onboard X1250顯卡配上5200+的CPU，軟解1080P影片遊刃有餘，而且S2H機板所提供的輸出端子多元，可應付所有接續狀況。總金額NT.19710..... 還真的不便宜呢～

接下來看CASE之前，先跟各位道歉一下，這次東西一買回來就急著把它給裝了起來，一切都很匆忙，所以沒有開箱照可看 (但是有箱子的照片啦)，也沒有裝機實錄，只有成品可看，照片是用K800i拍的，畫質有些不好，請各位多多見諒。

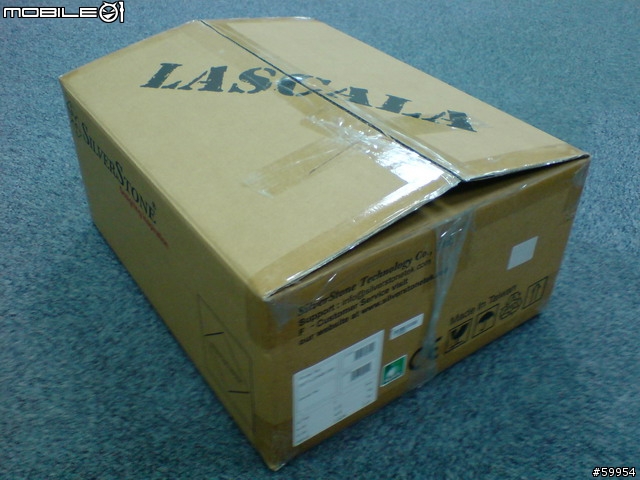

這就是裝這個小可愛的箱子，和我的LC16比起來小太多了，用機車也載得下


上方大大地標示出銀欣LASCALA系列的文字



主角現身，其實這是第二台了，先前也先幫另一位同事組了台銀色的，黑色和銀色比起來，銀色到是比較像家電，而且噴漆的質感也較好，各位如有興趣可以到賣家那比較比較


前方鋁質面板加上髮絲紋，為銀欣HTPC機殼的一貫作風

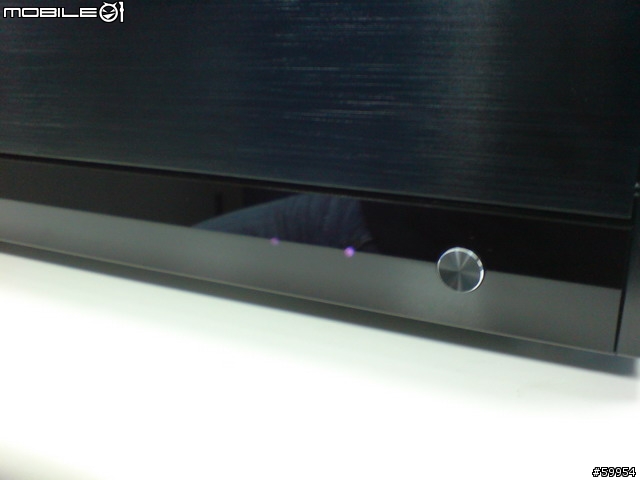

前方面板下方為鏡面壓克力，WOW～質感UP～

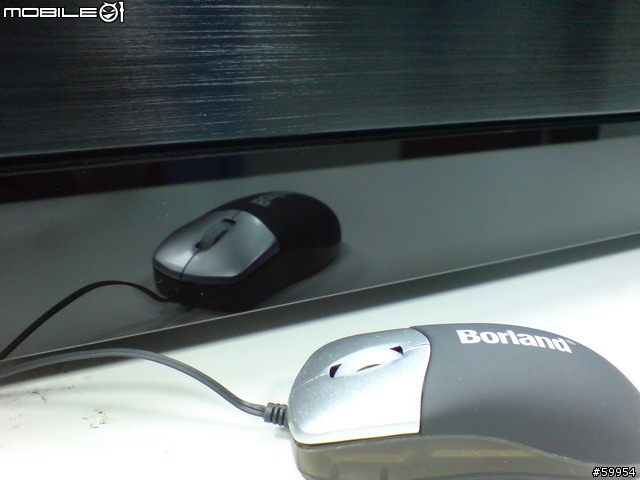

鏡面效果....... 讚呀！！

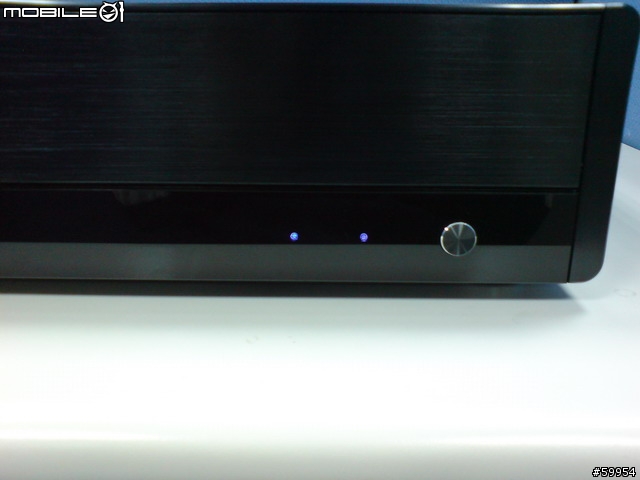

右方亮邊電源鍵，旁邊隱藏了兩個燈號，分別是電源燈和硬碟讀取燈，一樣還是亮（刺）眼的藍光





附件非常的少，說明書一本、一個PCI riser card和一包螺絲 (部份螺絲已經使用)。

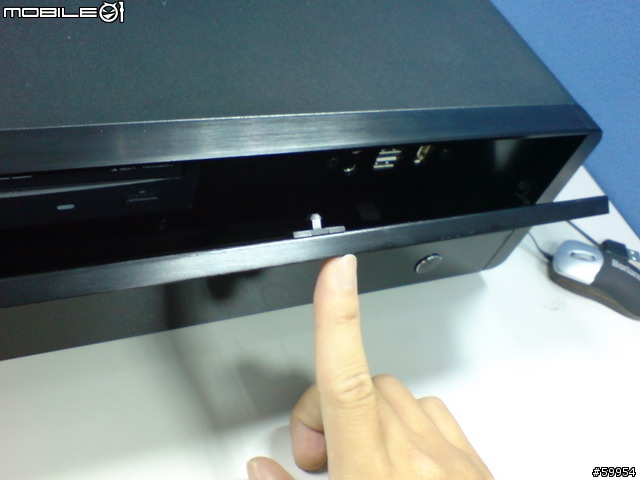

壓下面板後即可打開面板前蓋

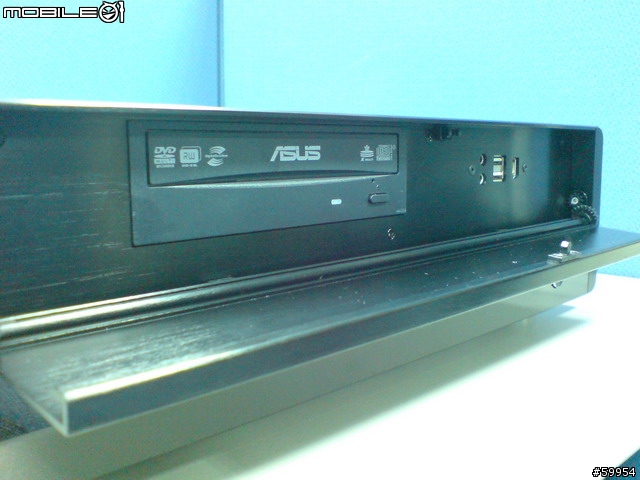

內有光碟機、USB、IEEE1394和耳機麥克風前置插孔，前蓋轉軸為油壓齒輪設計，作為上蓋開啟時緩衝用

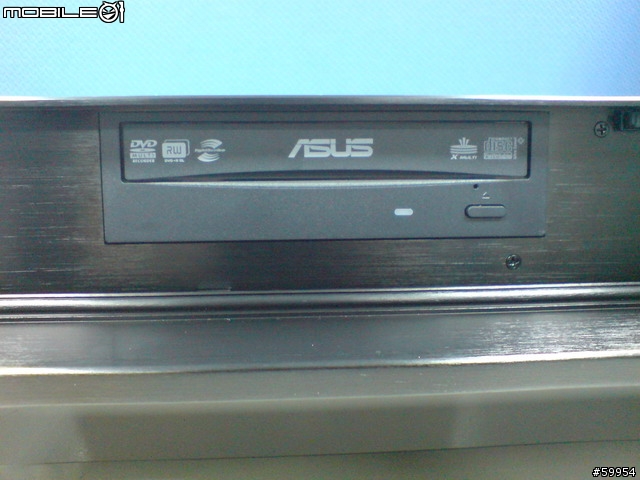

華碩20X光雕機，和機殼的密合度不錯，比LC16來得好很多


前置插孔的密合度也比LC16好，裝置插上後也不會搖動

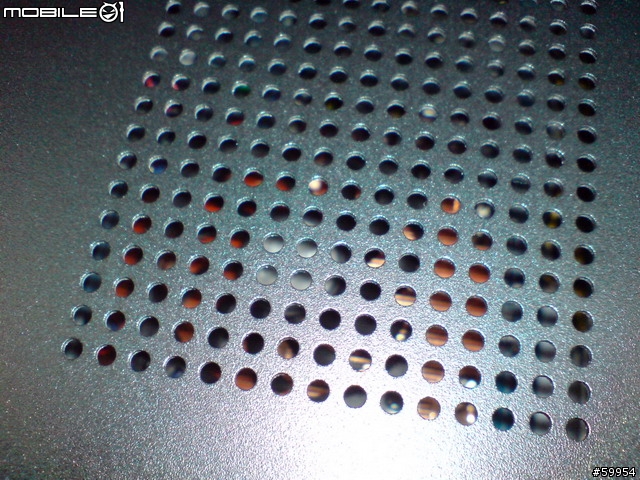

機殼上方留有CPU風扇進風口


直接正對CPU風扇，冷空氣直接灌入，散熱絕佳

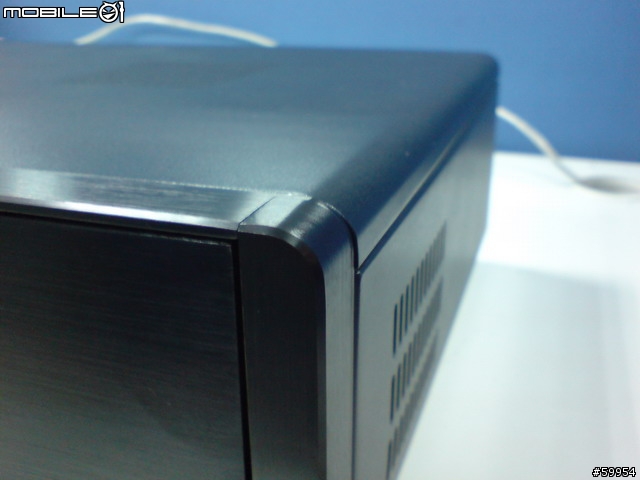

側邊圓角設計，美感一等一

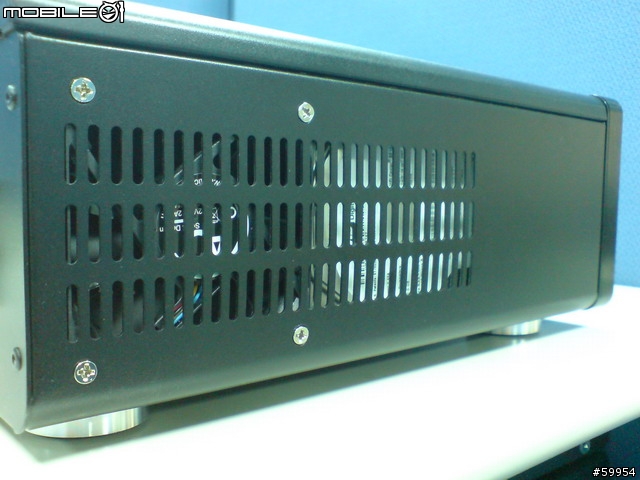

右方側邊為散熱進風口，為什麼叫作"進風口"咧，之後再跟各位解釋這個機殼散熱氣流的方向


電源供應器的線材剛好有點擋到風口


機殼後方，主機板已安裝上去可以看出S2H比S3H多了個DVI接頭。


後方散熱進風口

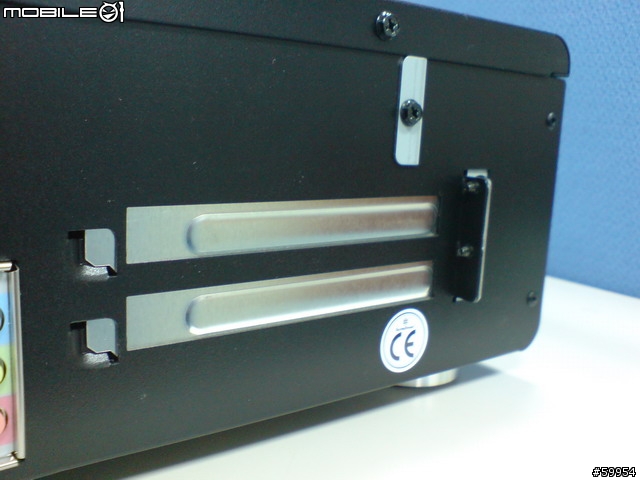

介面卡擴充部份，可安裝兩片介面卡

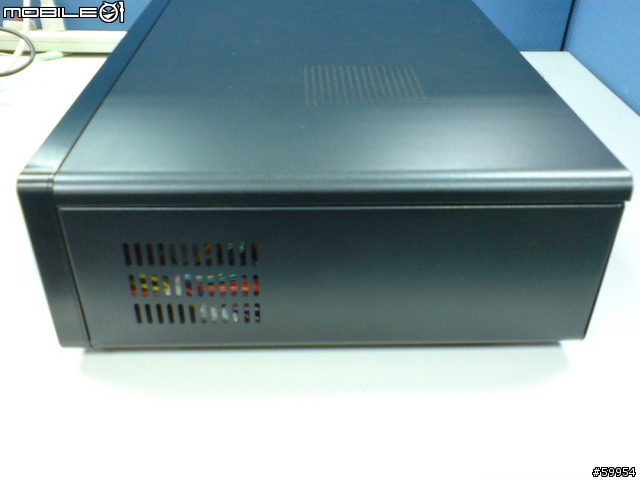

再來是另一邊側面散熱出風口，整個CASE只有這個地方可以加系統風扇，在這裡也可以看到硬碟固定後的方向是立起來的

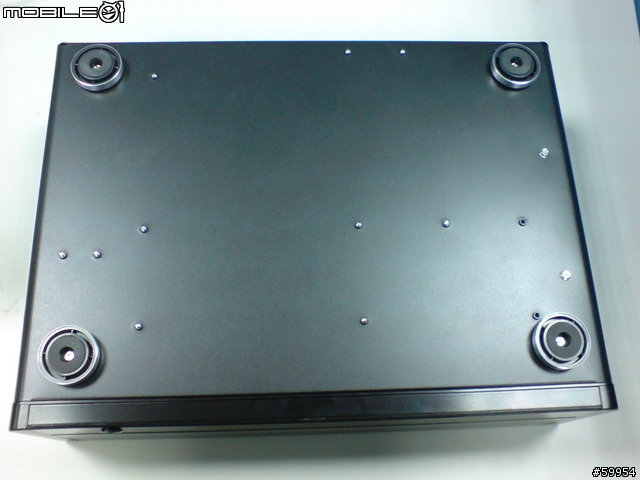

肚肚翻起來看看，嘖嘖嘖..... 螺絲直接凸出，不過也還好啦，底部比較看不到

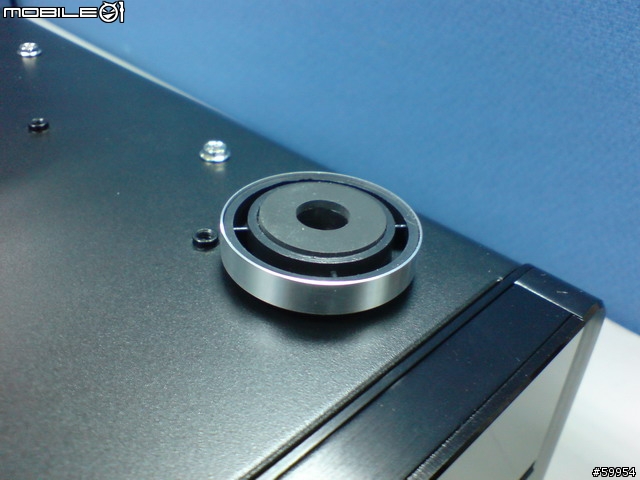

腳座一樣是基本配備，音響等級鍍金腳座

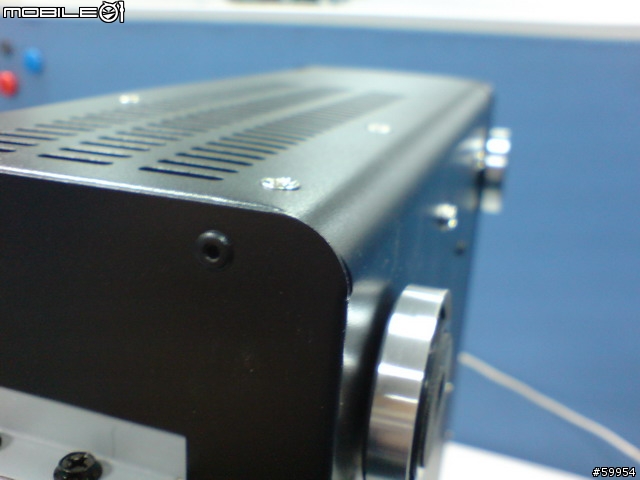

下方側邊也是圓角處理哦，不過因為是鋁殼的關係，鋁的質地較軟，側邊開那麼多洞，強度有點不堪，外觀有點少少的不平整

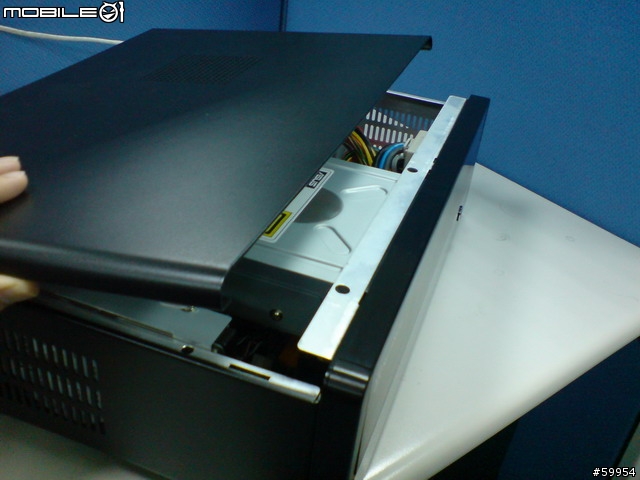

開機殼，看一下裡面吧

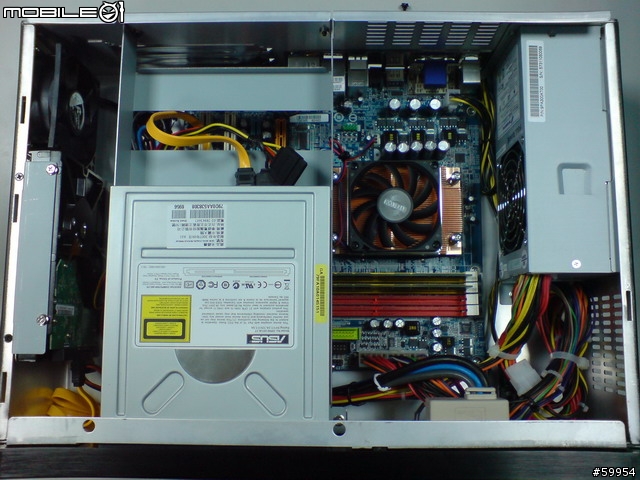

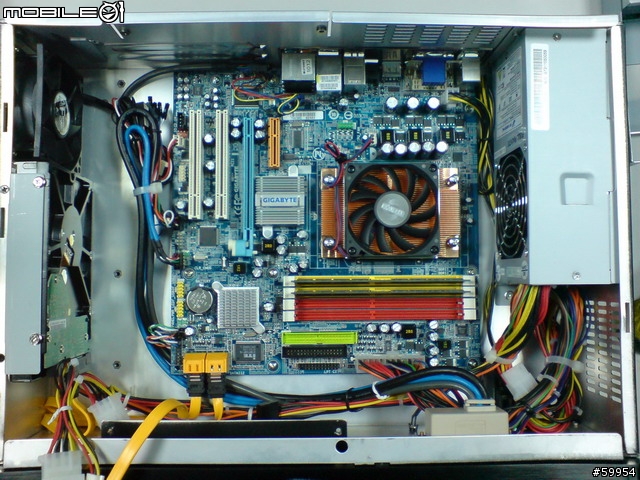

上空照，由於硬碟固定方式為直立的，節省了不少空間

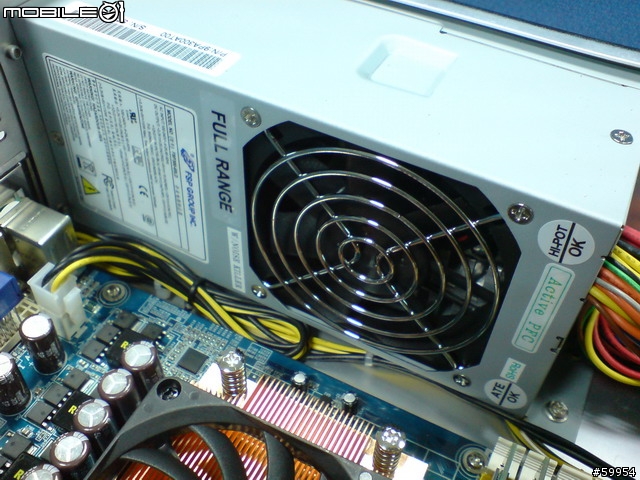

內附300W電源供應器，8公分風扇正對CPU抽氣

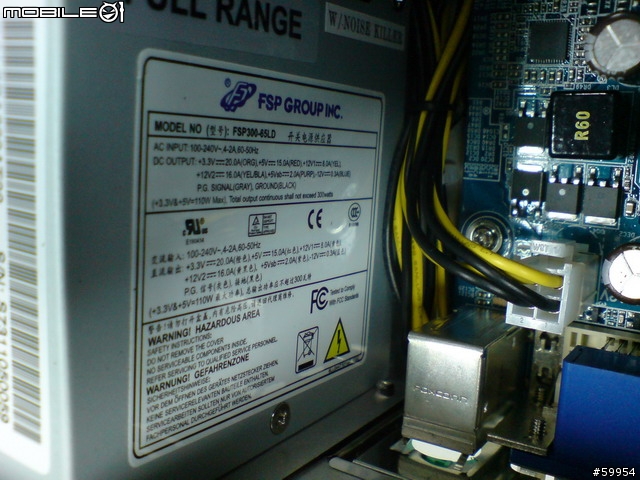

大陸製電源供應器，世界趨勢，沒辦法囉

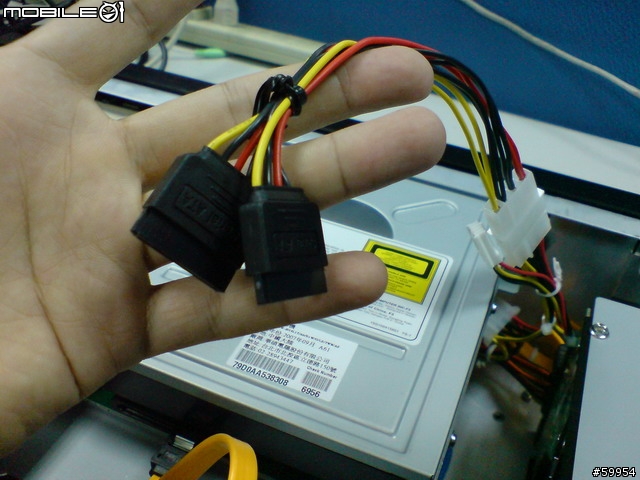

這裡要罵一下了，電源供應器本身SATA電源線材不是很長，有兩個頭，一個接裝置後，另一頭就接不到另一個裝置了，只好另外再買條大4P轉SATA的電源線來延長，這點要改進改進。


由於是鋁殼(再說一遍)，沒有光碟機支架的支撐，機殼很容易變形，在拆裝時需特別注意。

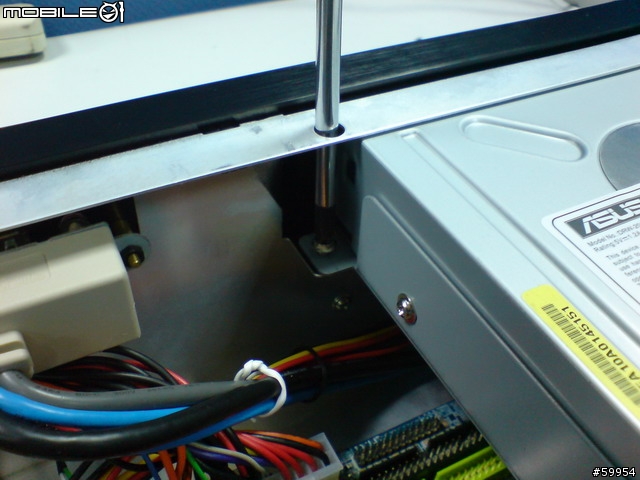

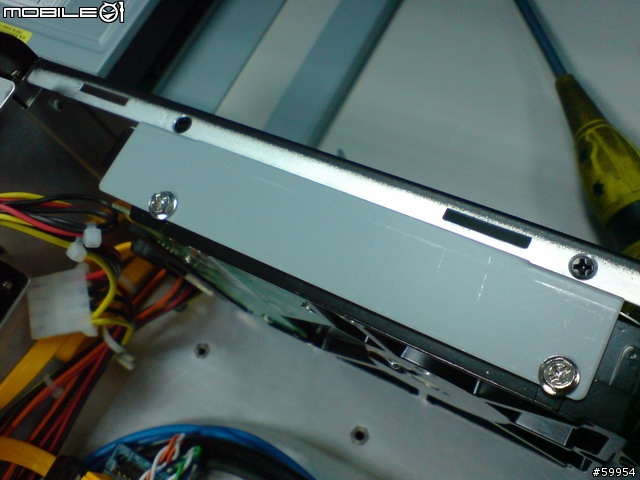

拆光碟機，拆下前方兩顆螺絲和後方兩螺絲，光碟機支架就可以拿起來了

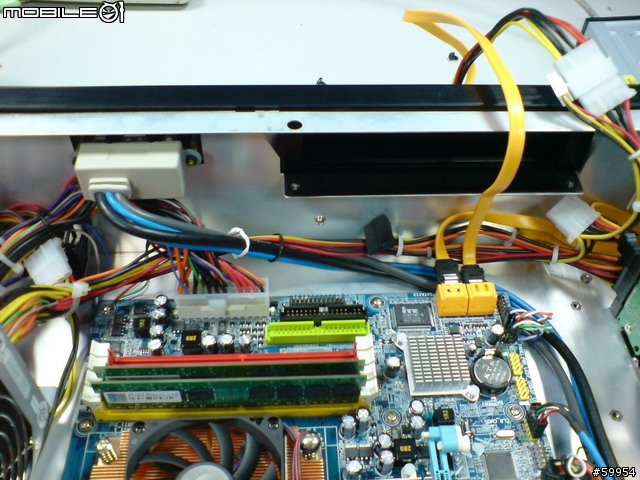

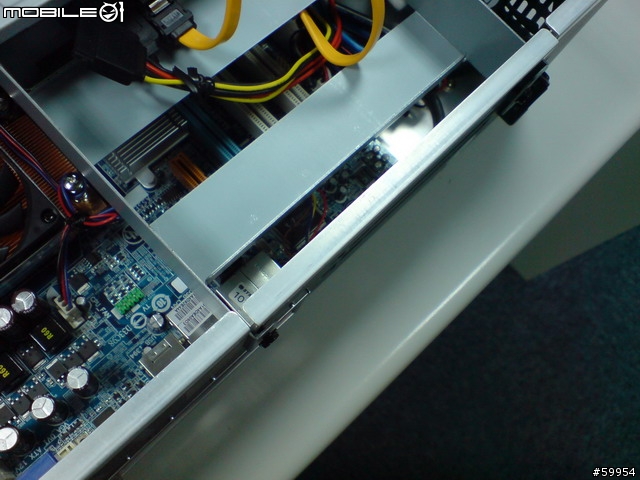

拆下光碟機支架後，可以看到機板全貌，左邊還有空間，確確實實可以放下標準ATX機板～S3H也可以放得下。不過，有個盲點，由於這個機殼的擴充性沒那麼好，要那麼多PCI也沒辦法利用，但在機板選擇上就不用局限在micro ATX了。在這裡我同事還是選擇了便宜300元的S2H。


機殼前方內部，無任何設計可以安裝風扇的地方，所以CPU進氣的部份顯得很重要

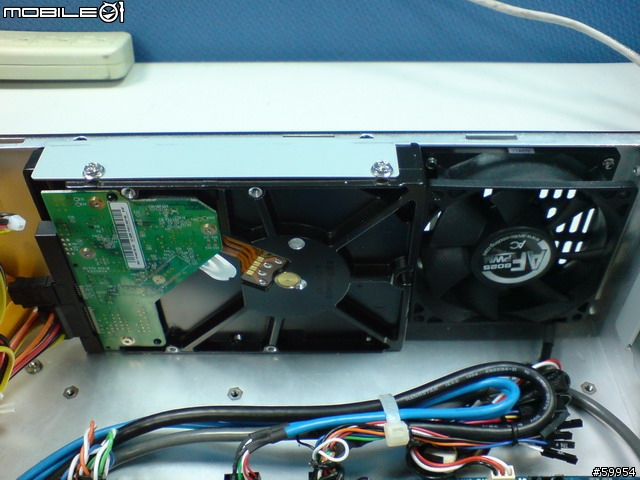

硬碟機固定方式為直立，這裡也有點小缺點，硬碟機側邊下方是直接由機殼下面鎖螺絲鎖進去固定的，所以硬碟是直接和機殼底部接觸。相對的硬碟讀取時共震的聲音就有點大，而且又在散熱孔旁邊，喀喀的聲音會直接傳出來，聽得一清二楚。所以使用這個機殼作HTPC的話，記得硬碟要選安靜一點的。

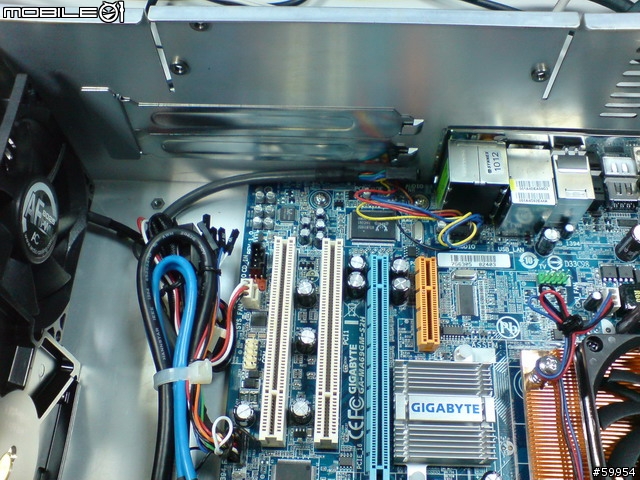

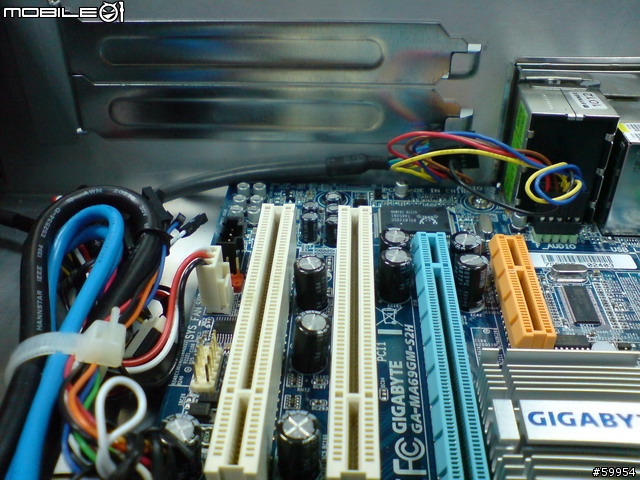

後方介面卡擴充部份


這裡有點令人垢病的地方，其實這和主機板挑選也有關係，這個機殼的Riser Card和後方的開孔距離只能使用到第一和第二的主機板擴充槽。像S2H的第一根(最右邊橘色PCI-E插槽)是PCI-E 4X，第二根才是PCI-E 16X(藍色PCI-E插槽)，而銀欣的PCI-E Riser Card只有出PCI-E 16X的，沒出4X的，我就不知道16X的Riser Card可不可以插到4X的slot上了。以目前的配置來說只能使用到16X的插槽，4X和其他白色PCI界面就無法擴充了，也就是這個CASE配上S2H機板最多只能擴充一個PCI-E 16X的介面卡，在擴充能力上大打折扣。所幸同事並沒有擴充的需求，這個缺點就不算缺點囉。另外銀欣的Riser Card，PCI-E 16X要另外購買，價格也不便宜，網購價NT.1650，店面大概也是這價錢吧。其他像AGP也有Riser Card的介面，比較沒人在用了吧。

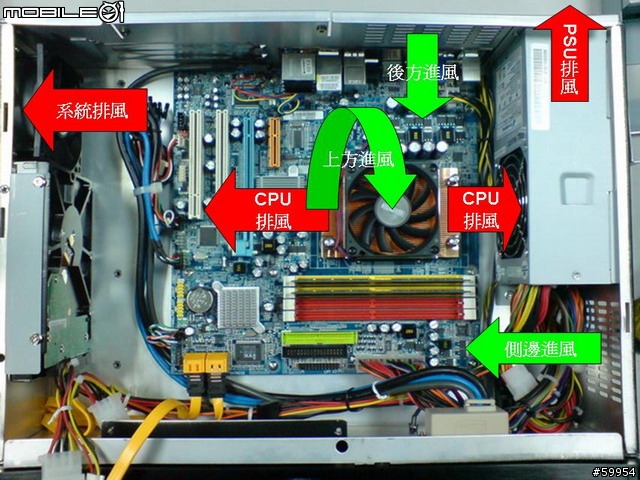

接下來為各位解釋一下這個LC04散熱的流向。
這顆65nm新製程的5200+的溫度明顯比90nm製程的5200+來得高溫許多。原廠散熱器在這外殼裡，CPU全速的溫度到了60幾度，很明顯得原廠的散熱器是不夠的，而且原廠散熱器的鰭片在風扇下吹後的流向是前後排出，在這個系統裡的排風效率不是那麼的好，所以另外再購買了個銅底風扇，其鰭片方向和原廠的呈90度垂直，CPU上方進風後，由左右排風，一邊由PSU 8公分風扇帶走，另一邊由左邊系統風扇帶走，這樣散熱效率大大地提高，CPU全速的溫度降至50度左右，不滿意但尚可接受啦。補充一點，如欲購買此一機殼，要購買CPU散熱器時，要注意散熱器的高度和寬度，不得太高之外，寬度也要丈量一下，因為上方有光碟機支架要躲開它。


最後來個優缺點總結一下：
優點：
1. 完全家電質感，放客廳絕不突兀。
2. 鋁質面板和鋁質機身，重量輕、質感棒、散熱佳。
3. 面板下方的鏡面壓克力處理，硬碟燈和電源燈內藏，簡約大方。
4. SilmType但可放入標準ATX機板，機板種類選擇性大增。
5. 硬體零件安裝簡單，難度低。

缺點：
1. 鋁質機身，強度較不足，在拆裝或鎖螺絲時必須注意。
2. 硬碟隔音效果不佳。
3. PSU線材未丈量，連接時線材需延長才可使用。
4. 介面卡擴充性不佳，需配合機板選購Riser Card，且最多只有兩個擴充口。
5. 價格有點高得不能接受。

LC04對機板種類的支援度相當的不錯，在小小的機殼中可以放入標準ATX機板，不過也就犧性了內部硬碟機擴充的位置，這個部份也還好，要在這種小機殼裡塞上兩三顆硬碟，具我看在散熱方面可會大打折扣的，幸好目前大容量硬碟慢慢出現，一顆500GB硬碟也可以撐很久了，要不砸錢下去也有750GB和1TB的產品，不然也有外接eSATA的方式可以解決，這個問題不大。在價格上會令人有點無法接受，以這個價位來說，其他型號或其他廠推出的都有含搖控器套件，LC04就要另購。以美觀程度評判，LC04倒是一個很美的CASE，小巧質感佳，C/P值方面的東西，就先放在一旁啦。
