1.主機板 挑了MSI Z97I GAMING AC (不挑ACK 是因為 AC 用的是INTEL WIDI 無線網卡) 加上CPU位置比較適合吃HR-22

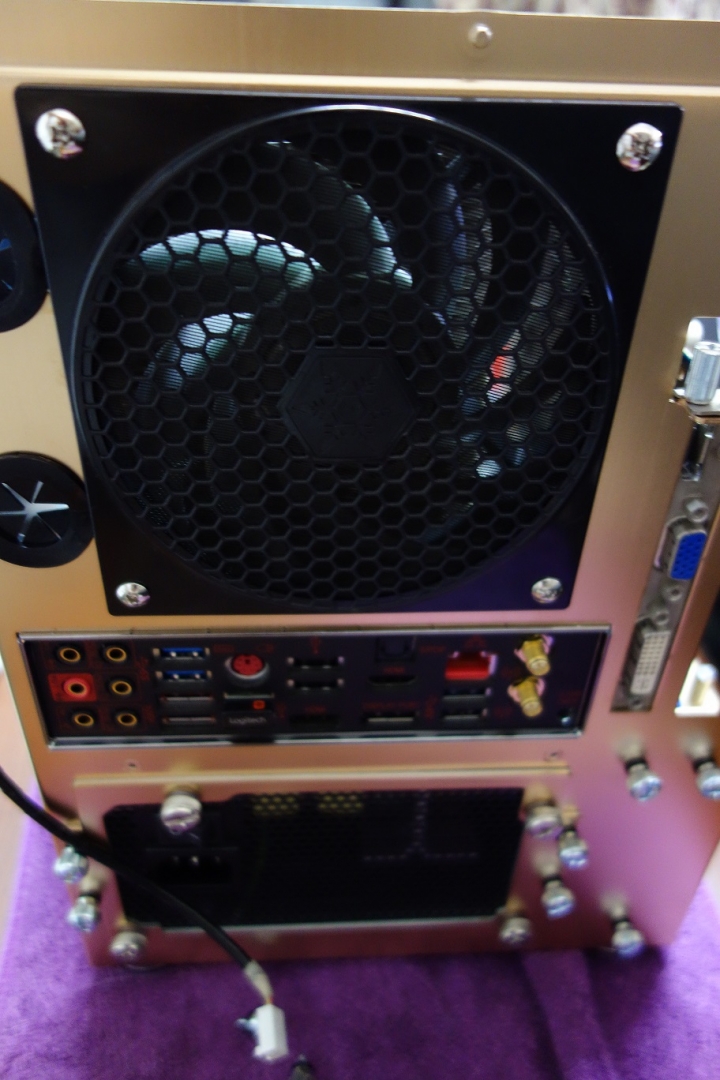

2.風道 考慮到進塵 所以採用正壓, 後方12CM進風直接吹HR-22 下方孔排氣~ 防塵只需要做後方12CM進風處

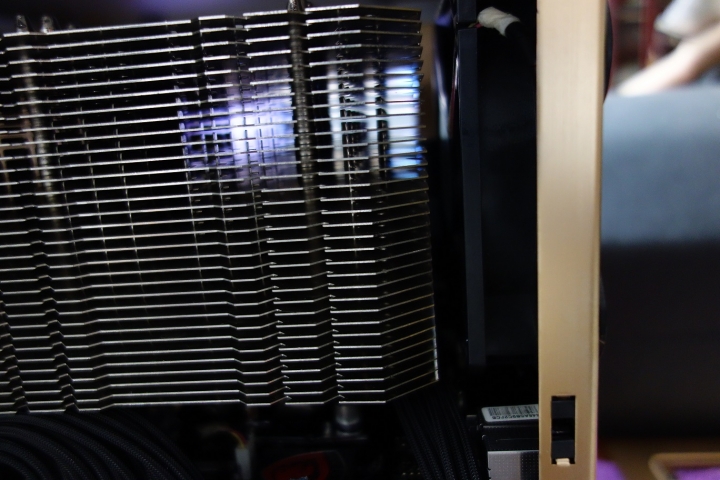

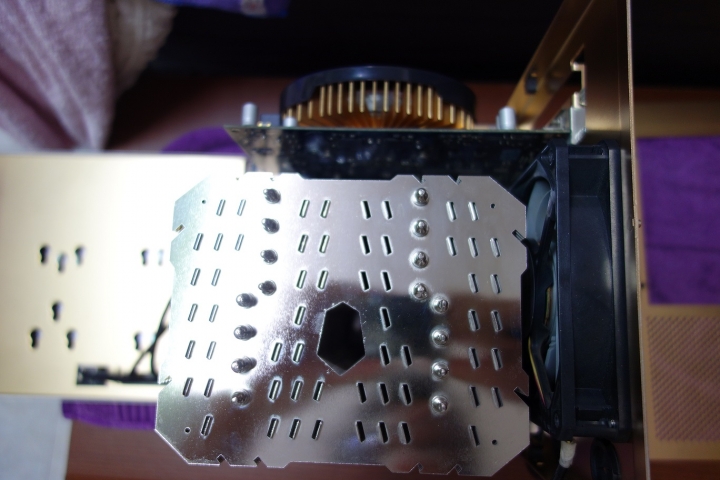

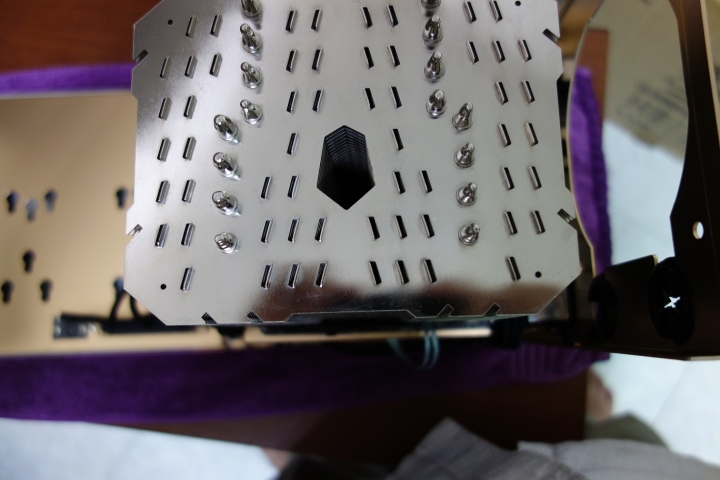

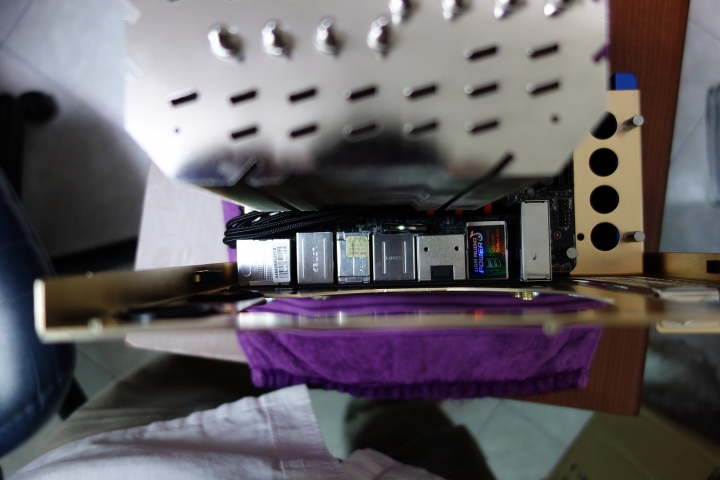

3.Hr-22 是橫放(標準ITX CPU位置) 圖中可以看到 HR-22 跟 顯示卡還有一段距離 ,後方12CM 進風部分有一部分也會被顯卡吃到~ 而HR-22橫放 藉由後方單12CM風扇往內吹的面積比正放更大
風扇用的是溫柔颱風 1850~
4.PSU 用 CM V650S (只有14公分長 還好剛好卡的到PC-Q33電源支撐點)

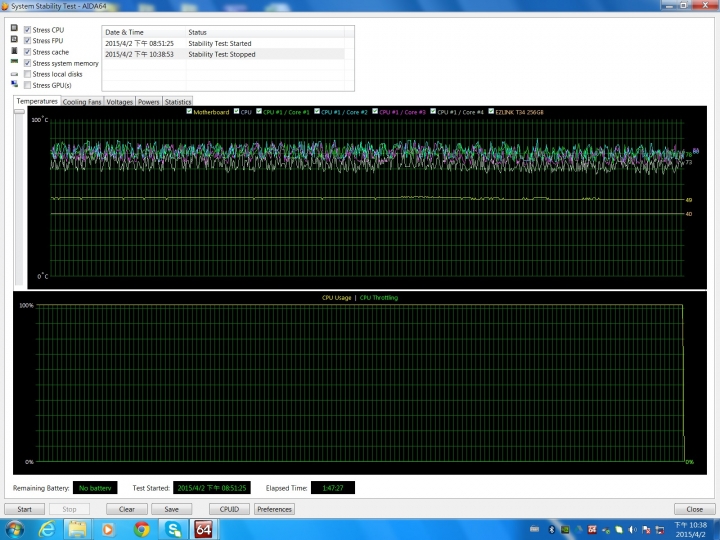

4.簡單測試 AIDI64 燒機 約110分鐘 CPU最高溫度80度, 機殼內部溫度來到49度~ (畢竟只靠一顆12CM系統風扇做散熱 機殼內部應該會有不少廢熱 不過整體而言還算滿意 ) 靜音方面可以說非常好 如果把顯卡拔掉 溫度應該會更低喔

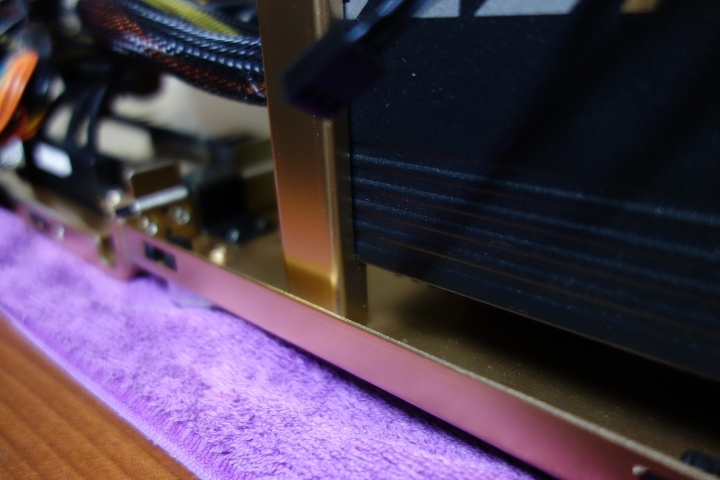

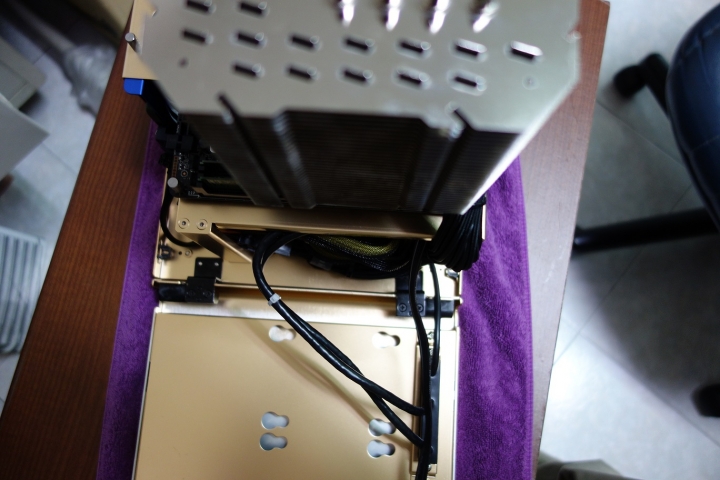

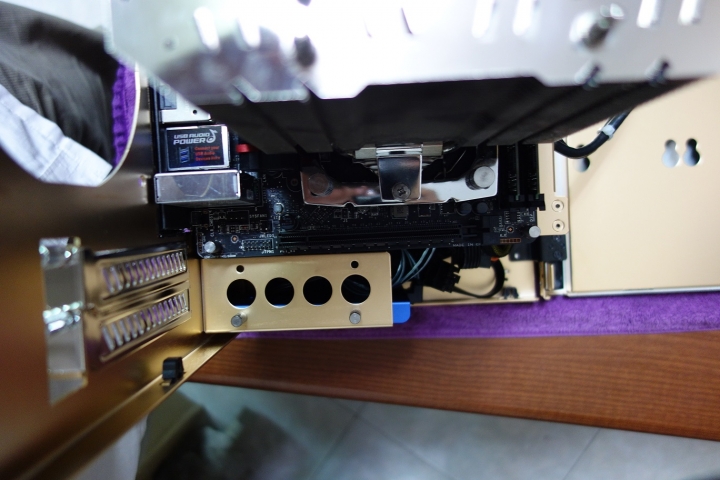

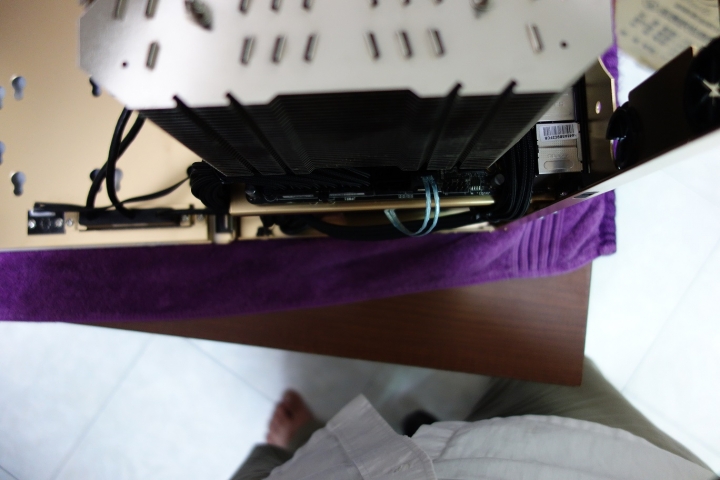

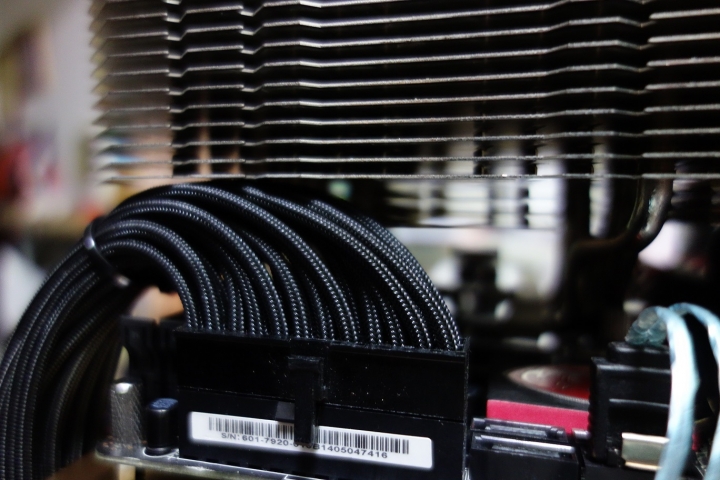

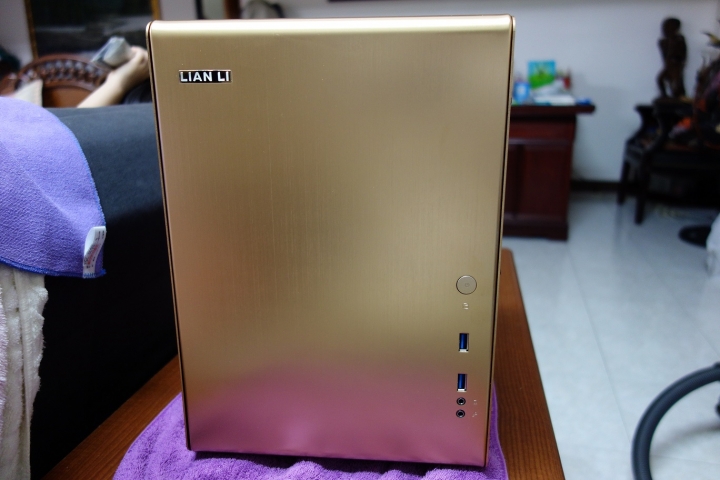

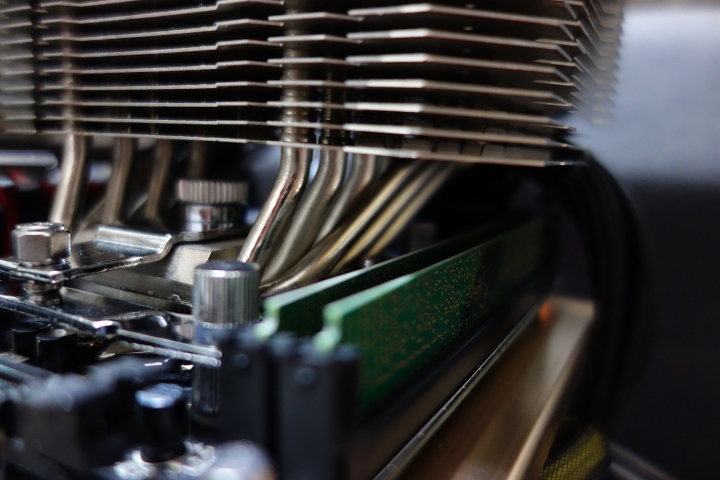

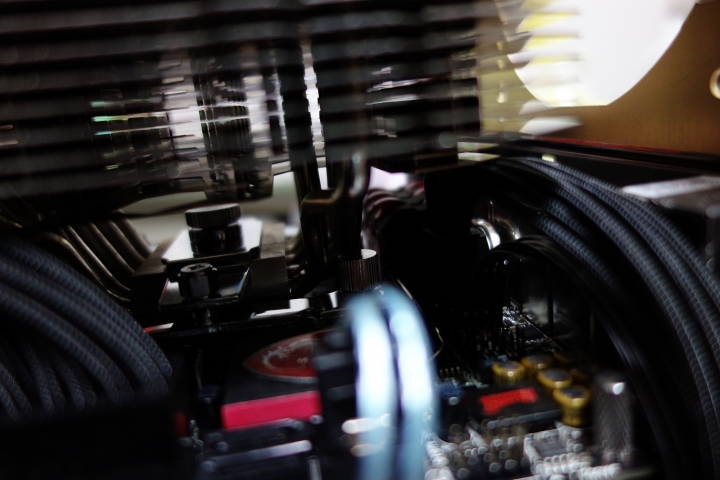

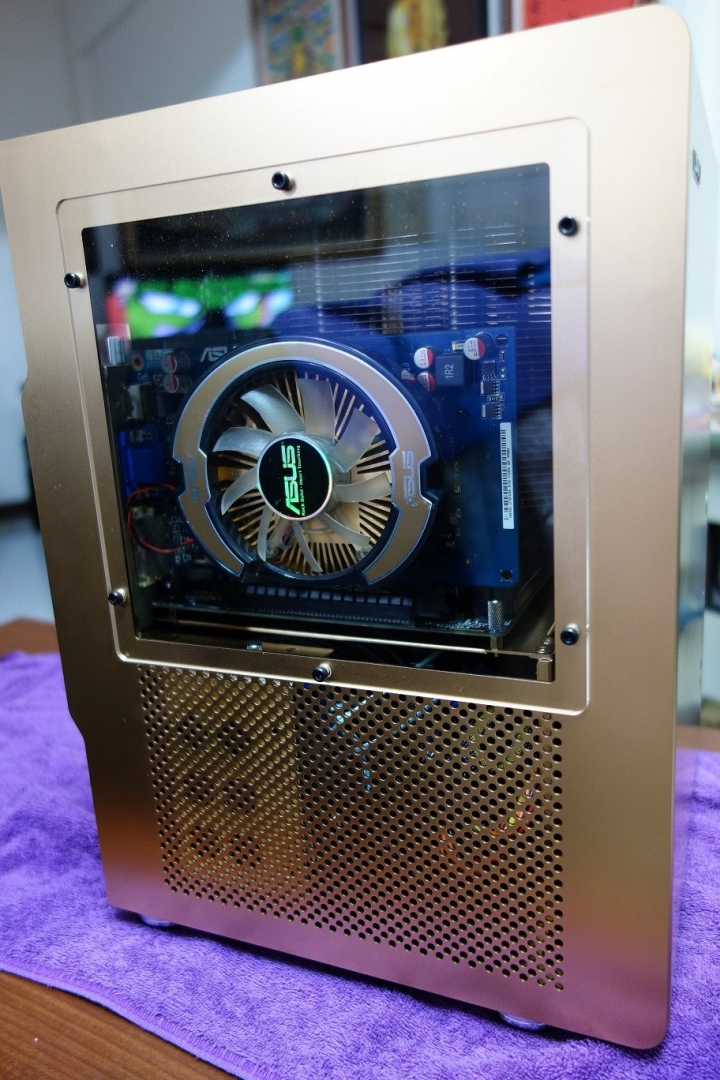

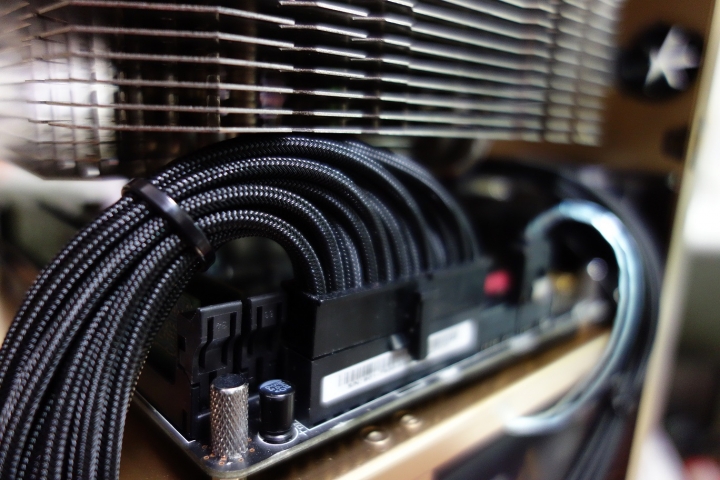

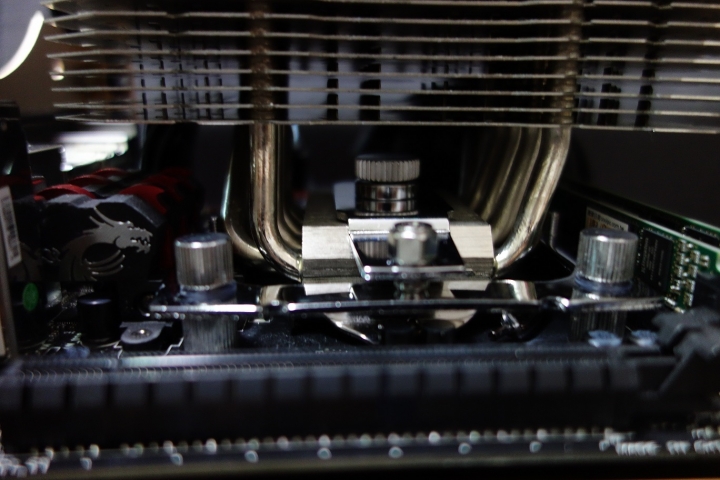

以下就是裝機圖 給想要ITX上HR22的網友參考~ PC-Q33 感覺就是專門為HR-22 設計的機殼,,,一切都是這麼的剛剛好,,,,,
