今天就來分享一下 這個市售版中最重的全鋁機殼=19.7KG(中塔式全鋁+ 銀色陽極) 太極吧!
型號:Tt Tai-Chi VB5001SNA (帶水冷系統 )
5.25吋11槽
機身帶水冷=19.7KG
機身淨重=17.6KG
機殼高度56CM 寬度28CM 深度54CM
內部空間 51CM*21CM*50CM
支援 EATX,ATX,BTX,MATX
1.外箱包裝
2.Made In Taiwan (以目前來說 難得阿,,,,)

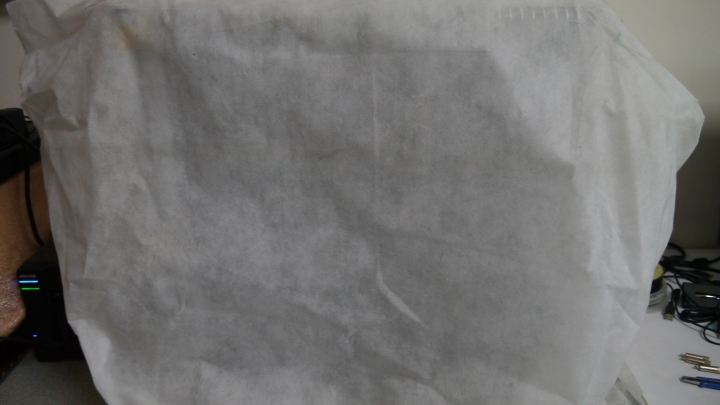

3.防塵布包裝

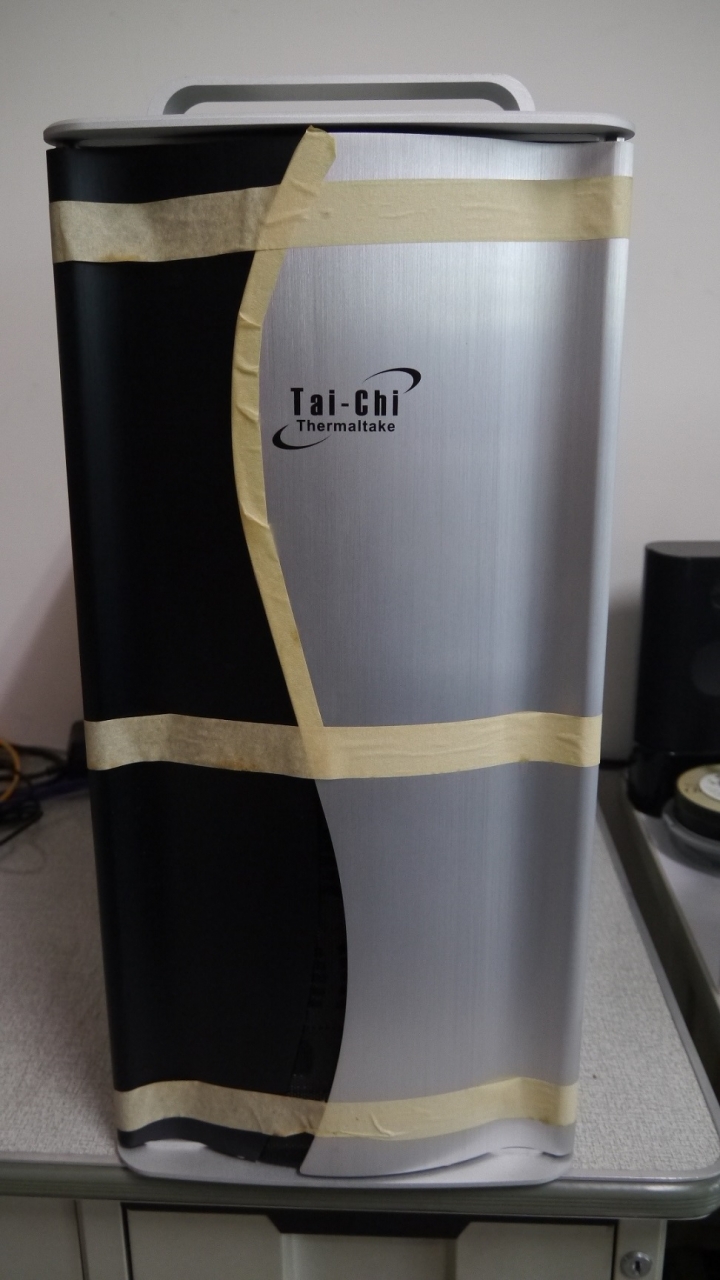

4.正面設計,,,這機殼取太極這名稱 就是這樣來的吧

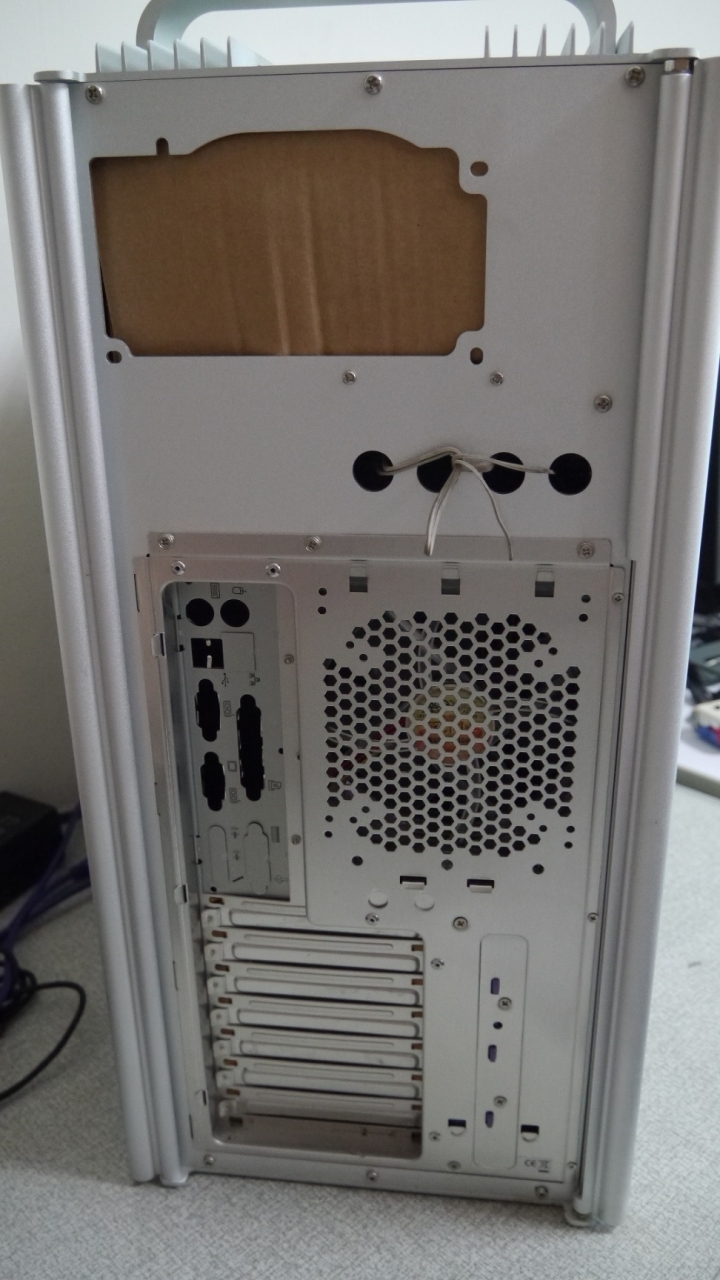

5.背面,背板部分可拆下 倒置後就變成支援BTX,不過BTX已經絕跡了,,,

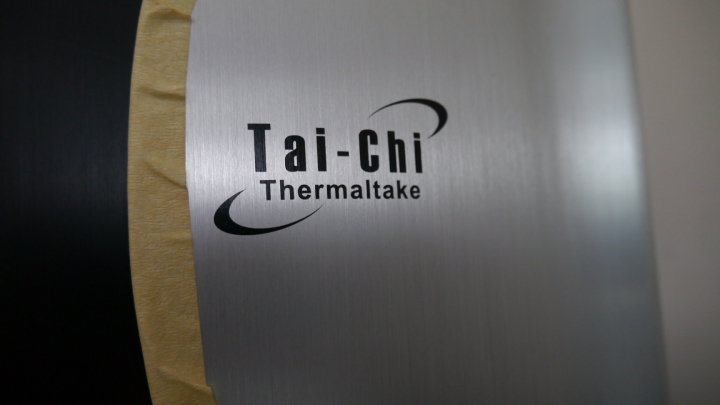

6.太極 TAI CHI 很清楚可以看到銀色跟黑色陽極,, 以當時的工藝技術來說 這算非常重本~

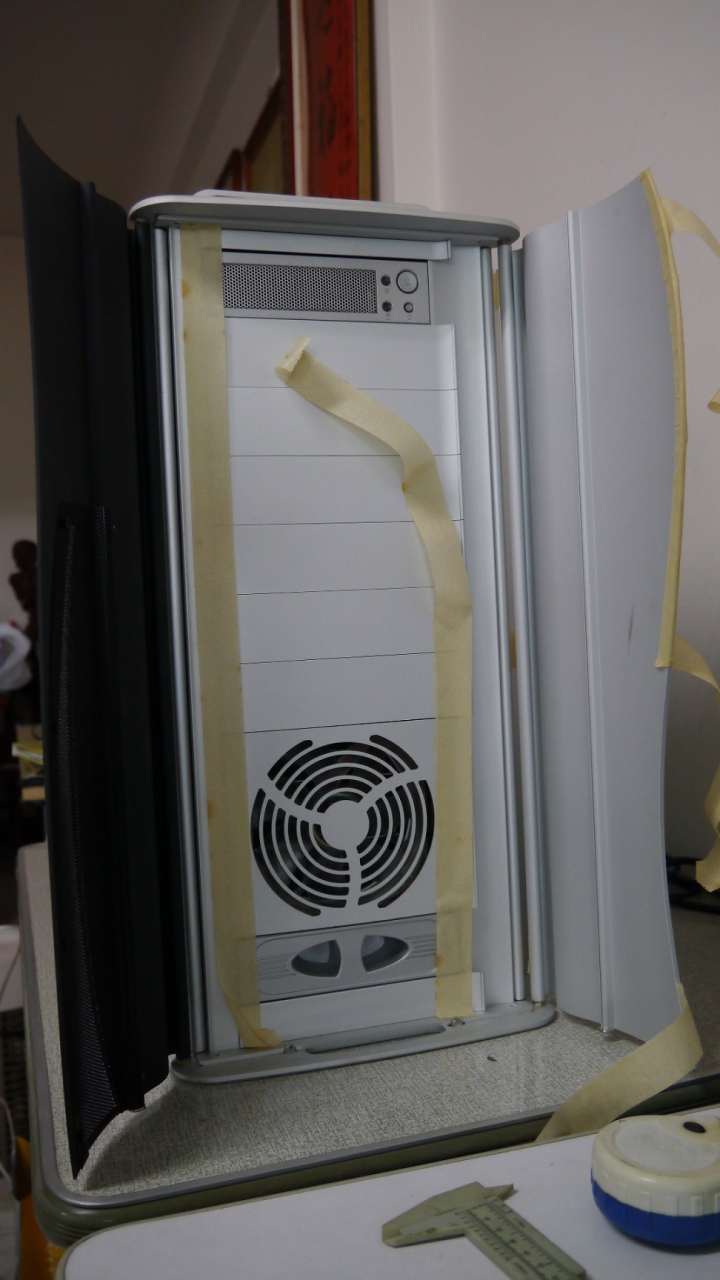

7.正面 左右打開就會變成這樣,兩邊門是用磁吸的,靠下面的網孔(鐵材質)做為吸力媒介,很清楚的看到11大,,

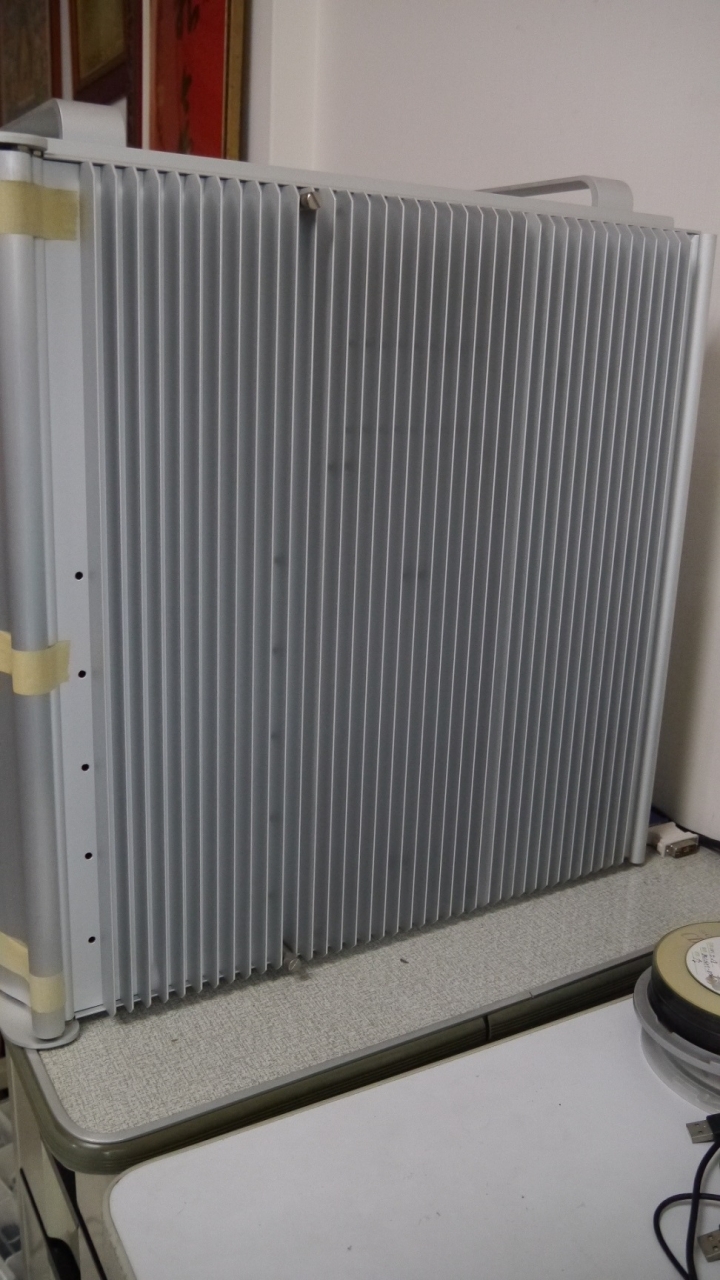

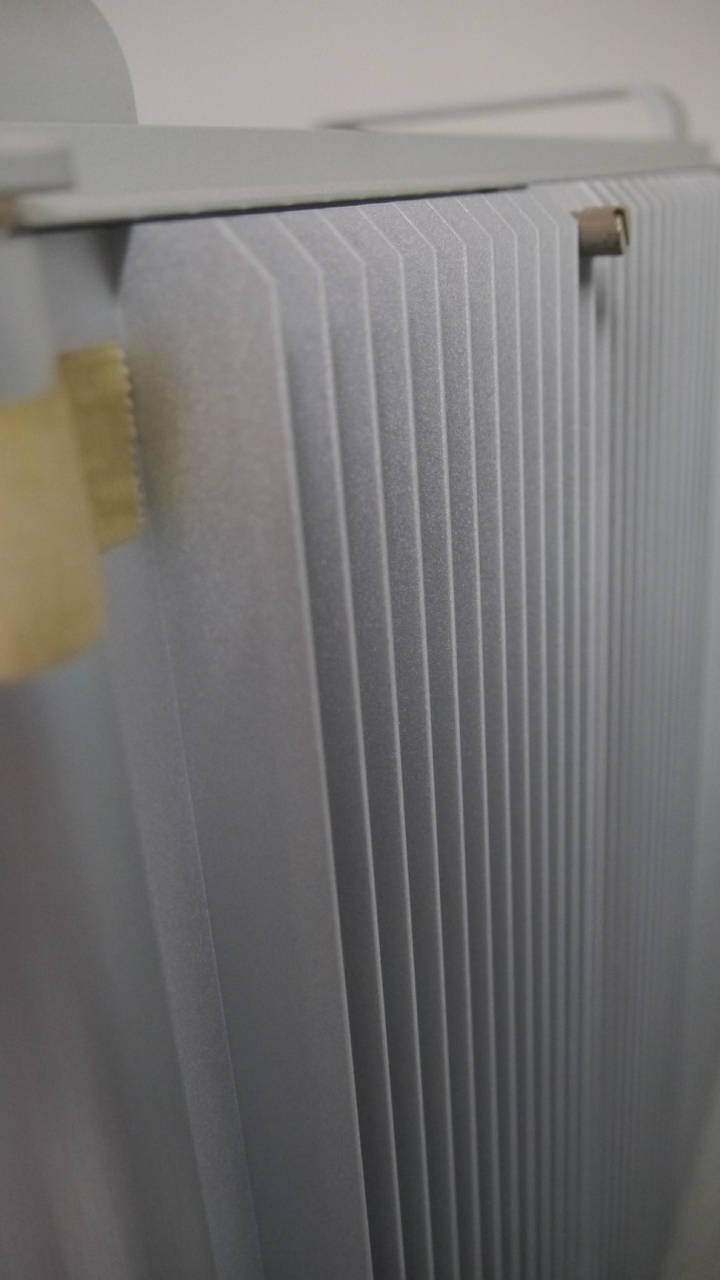

8.重頭戲~為何稱他為被動式散熱,,,,右邊側板,,可以很清楚看到採用鋁鰭片設計(國外曾經有評測 證實是有效用的)
9.左邊側板 這張從後面照過去,前面兩個圓圓的是手動螺絲 打開側板用

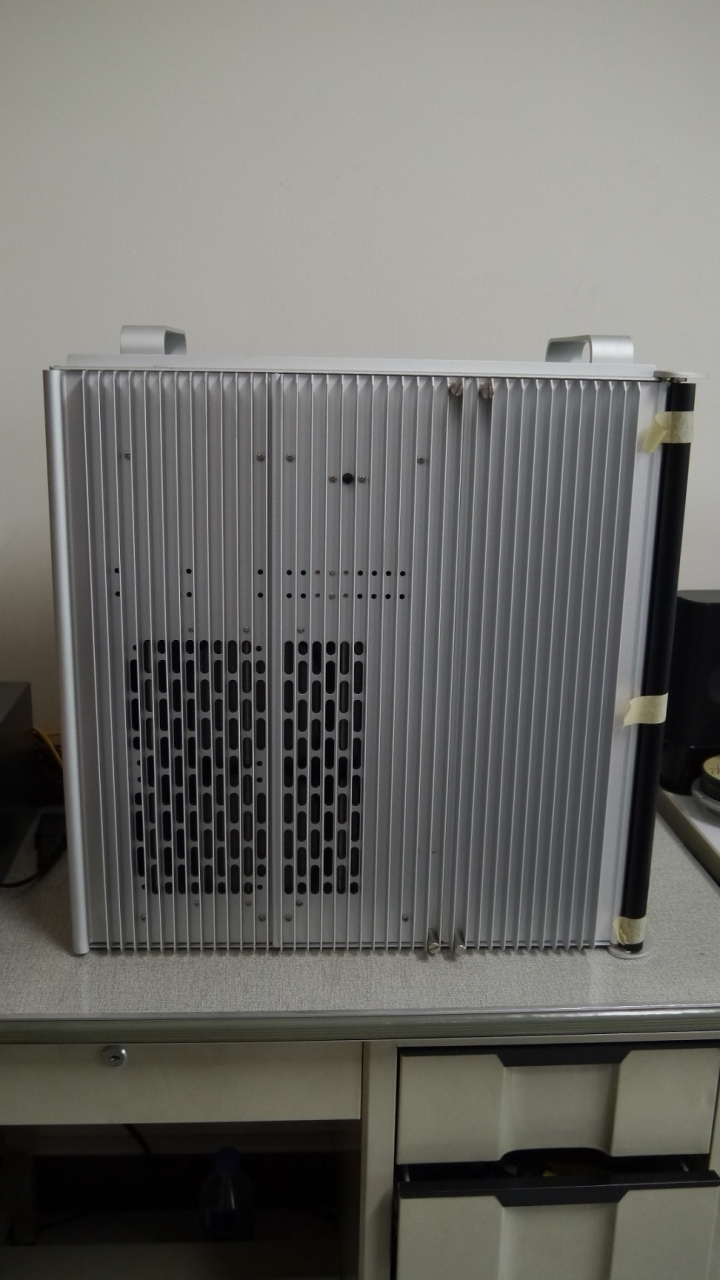

10.左側正面照,左下簍空部分 就是冷排位置

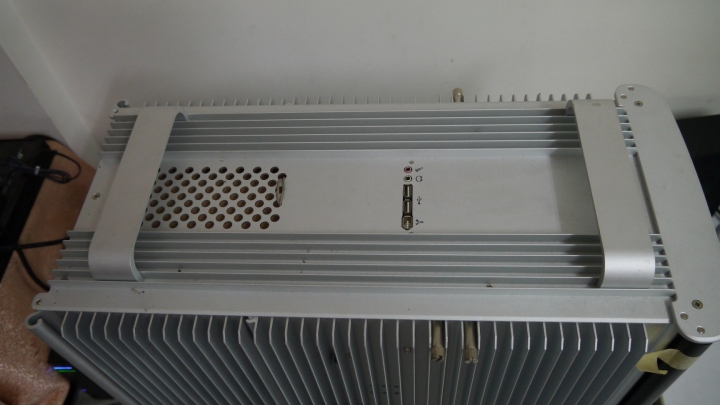

11.上方,有兩個提手,因為機殼本身很重,,所以設計了這樣,,,中間是IO(個人認為這是敗筆之一,,,)

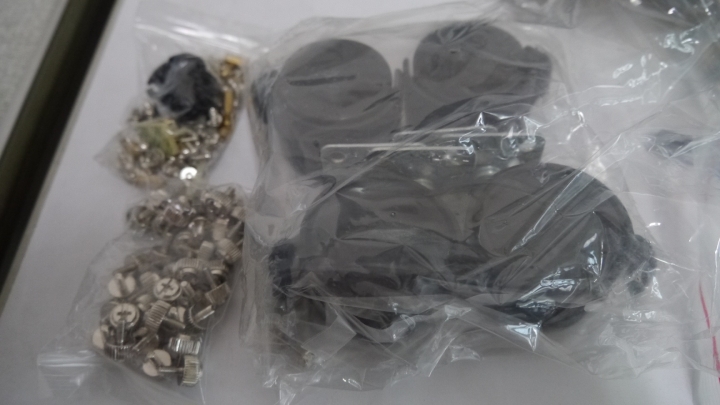

12.內附的配件 有附上4顆滑輪,,,(比起來 廠商以前有誠意多了,, 機殼太重都還會知道做輪子)

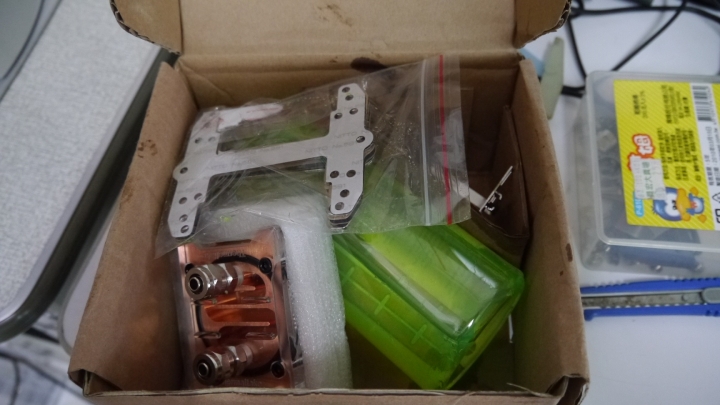

13.內附的水冷頭 水管 水冷液
14.左方第一面側板打開,內置冷排在這 大小為18*18

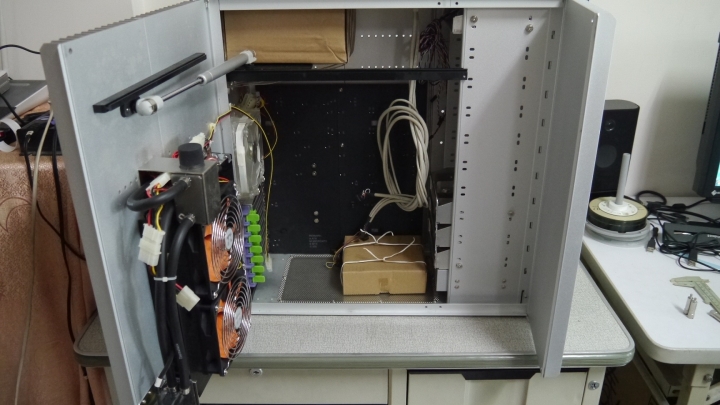

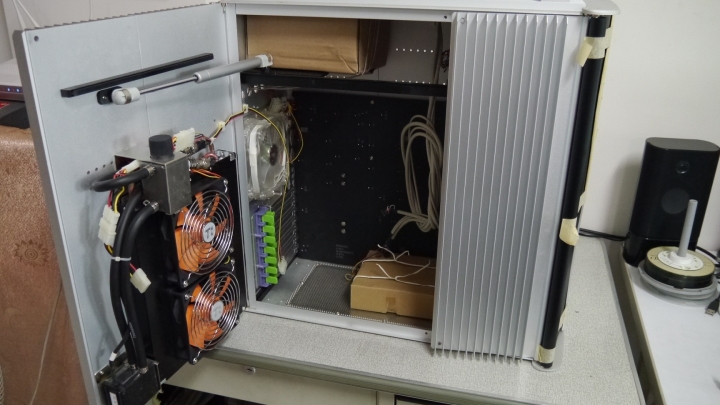

15.左邊第二側板打開,有點像目前的T81設計,,不同的是 太極 左右兩邊側板都可以這樣開

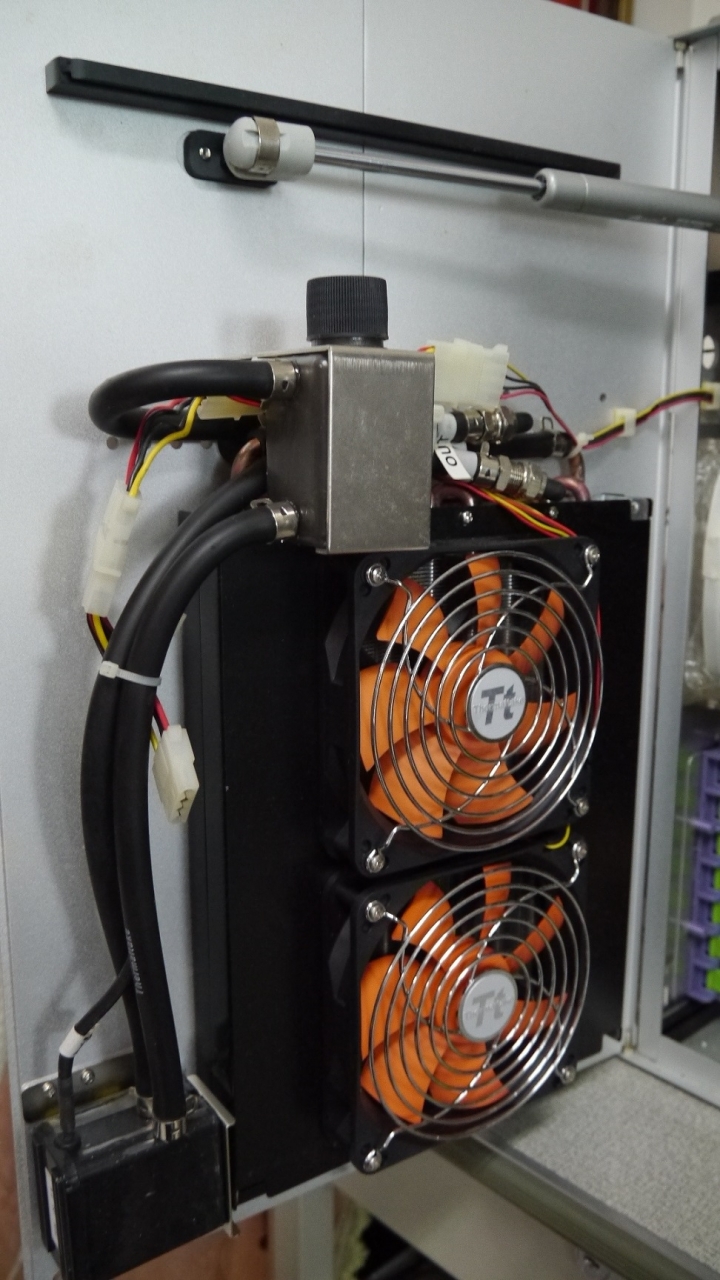

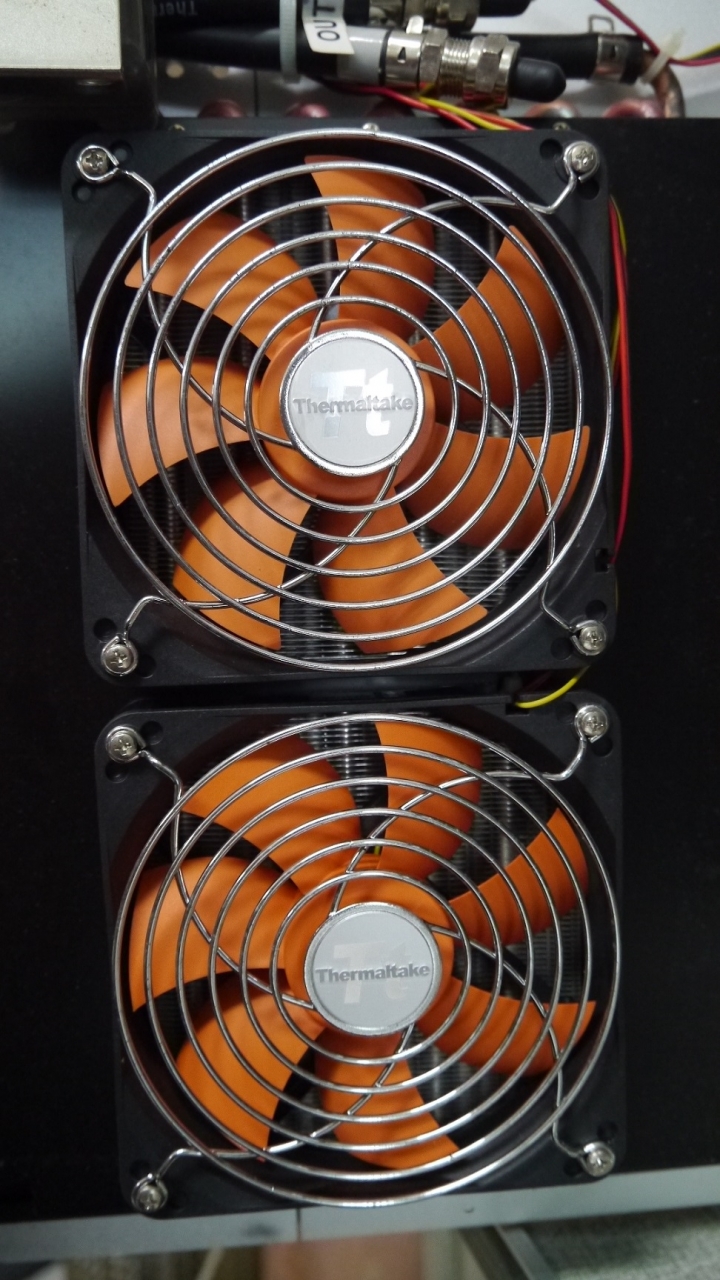

16.水冷排近照,兩顆LED藍光

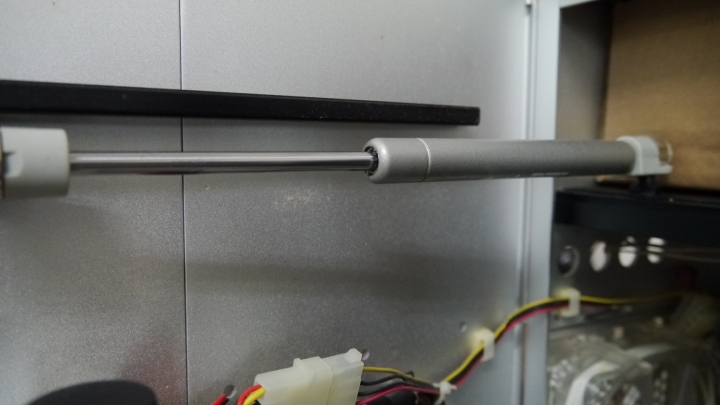

17.此機殼另一個特別處,油壓設計(因為側板那一片加上水冷排就重達超過5KG),不用油壓被側板甩到真的會重傷,

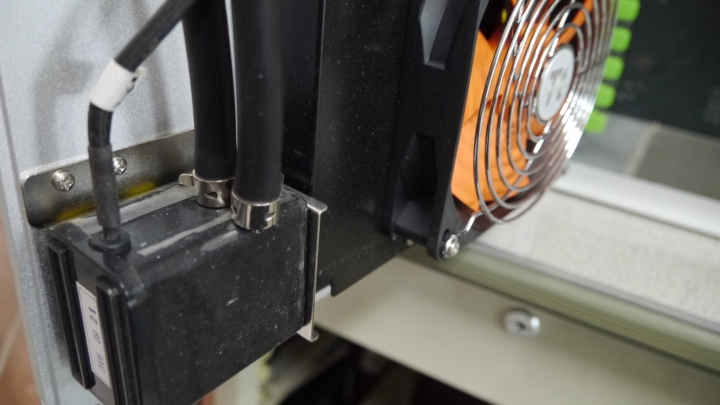

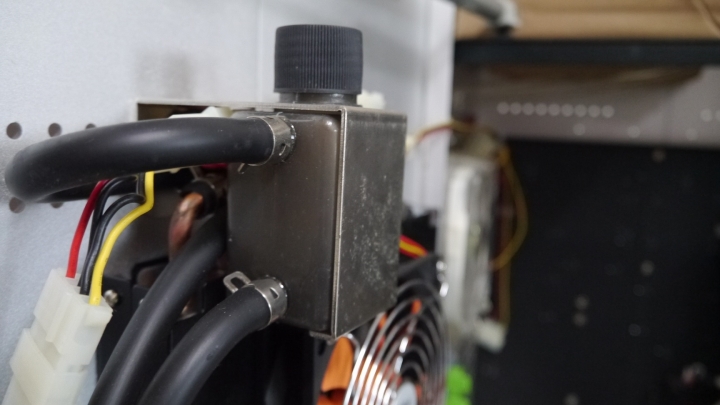

18.馬達 水箱 LED藍光風扇( 以目前觀點來看 實在是很陽春)

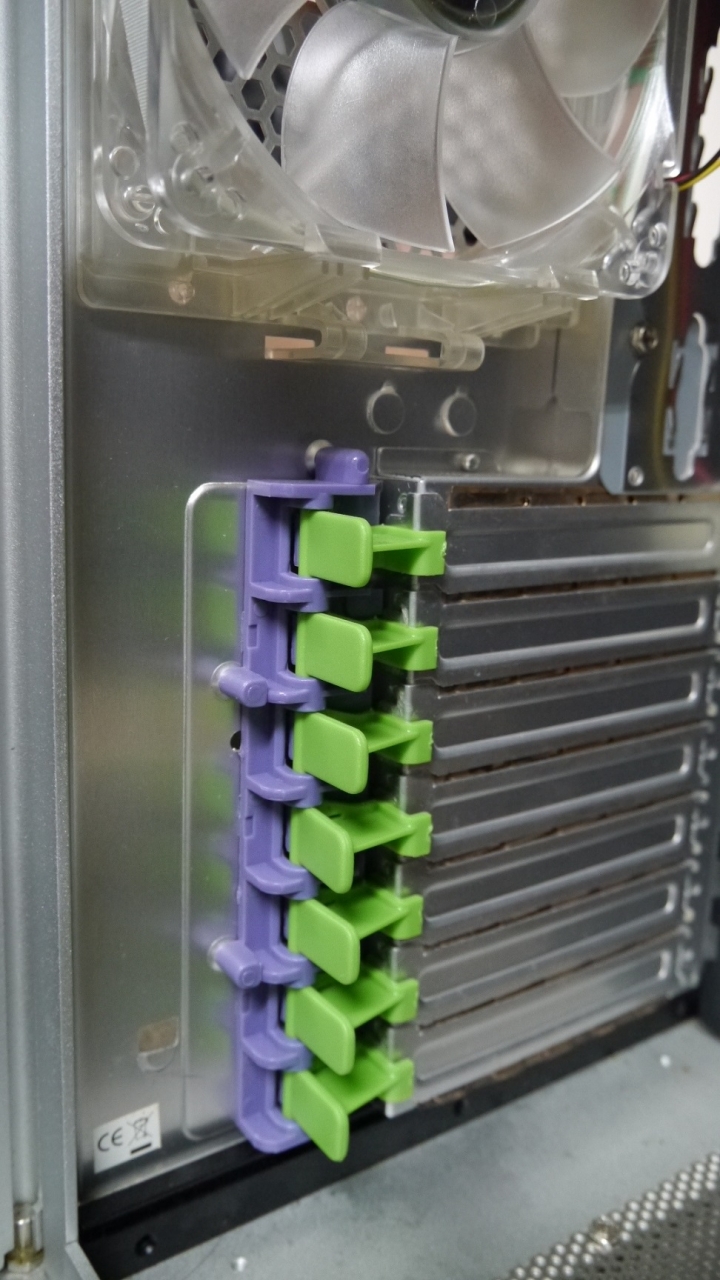

19.擋板免螺絲設計,背板是鋁原色

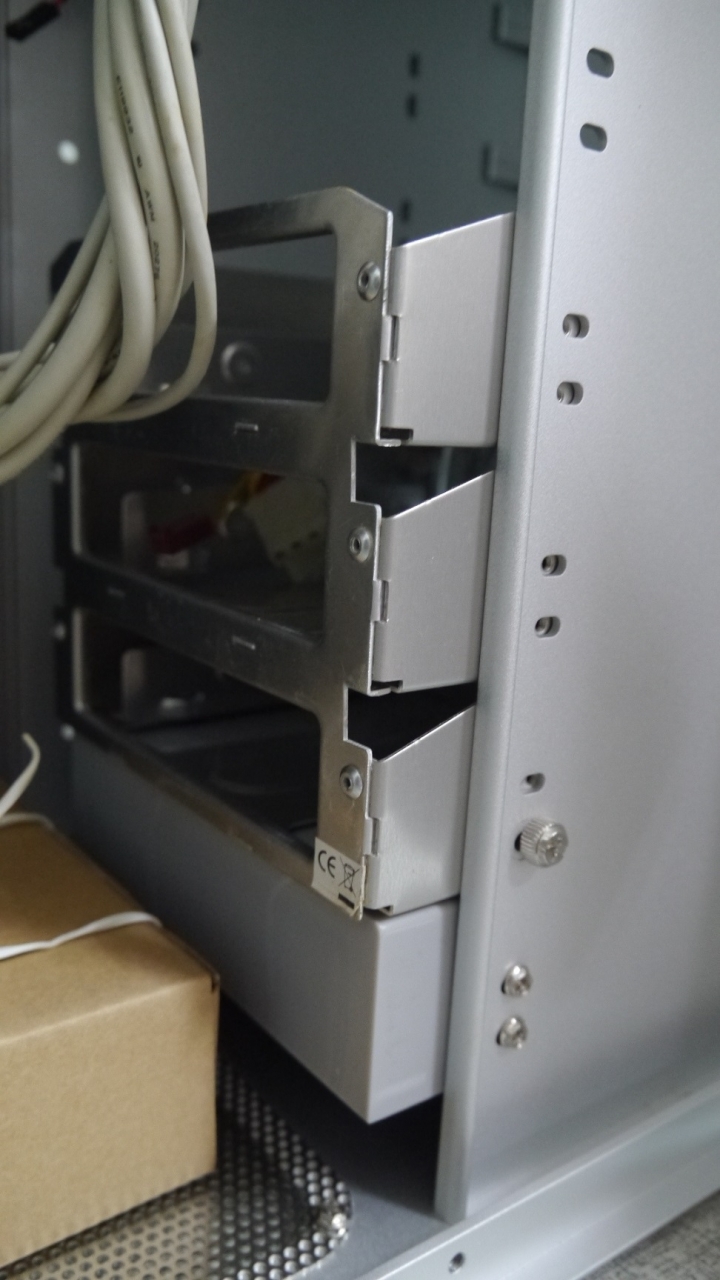

20.內建的硬碟架 也是鋁的,,,
21.最底下 有個小抽屜,,塑膠的(怎不是鋁的,,,)上面的12公分風扇罩 是鋁的,,

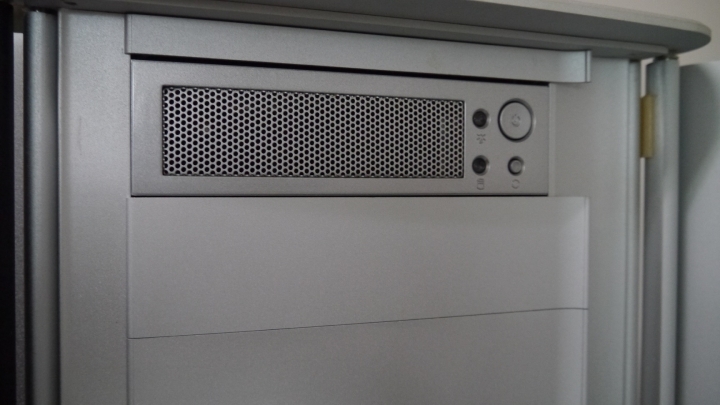

22.開關(此處可放一個3.5吋面板 或加裝硬碟) 可惜這也不是鋁的
接下來 要來了解 為啥一個中塔式機殼 採用全鋁 還如此之重,,,,

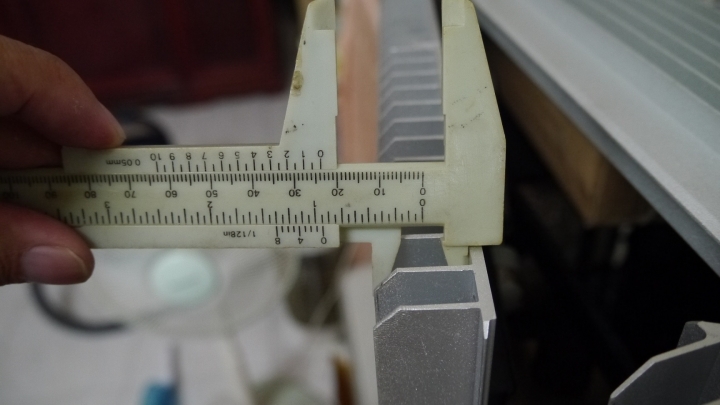

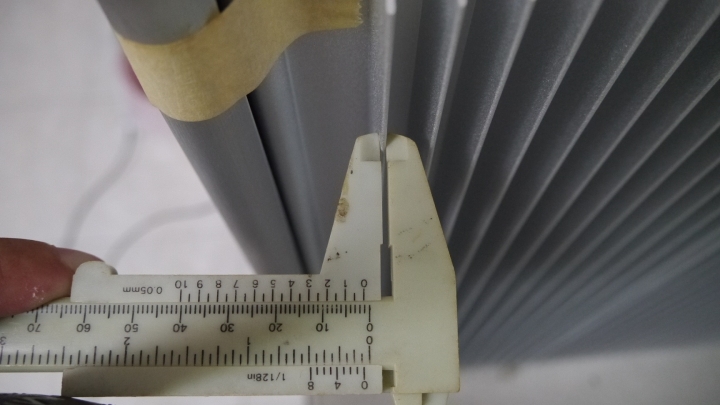

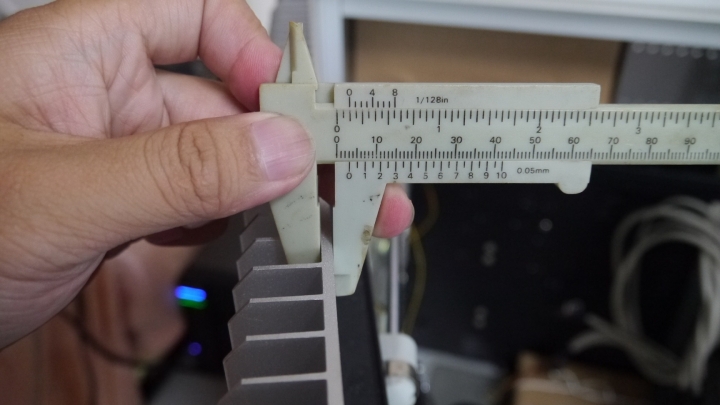

23.側板鋁鰭片厚度=1MM,寬度24MM

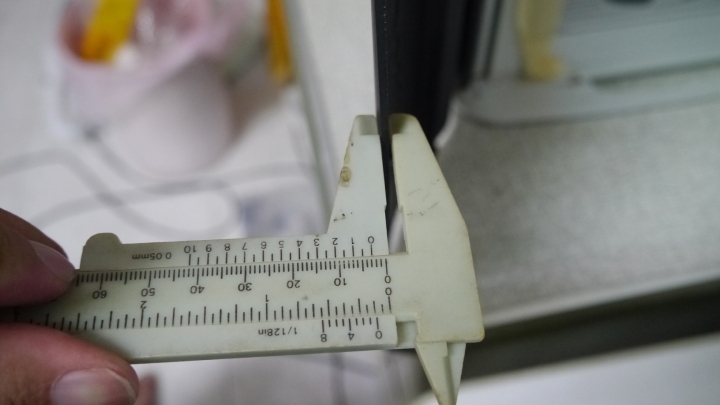

24.側板厚度=3mm

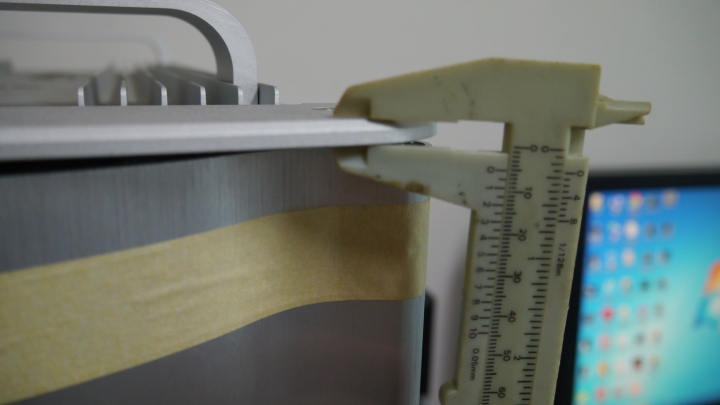

25.上蓋厚度=5mm
26.前面板厚度=3mm
27.提把厚度=12MM!

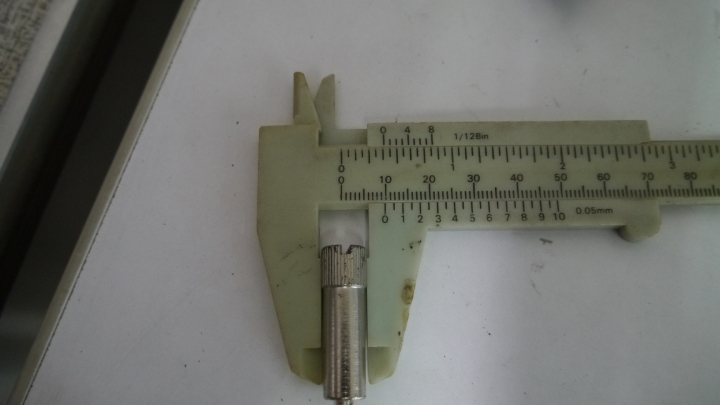

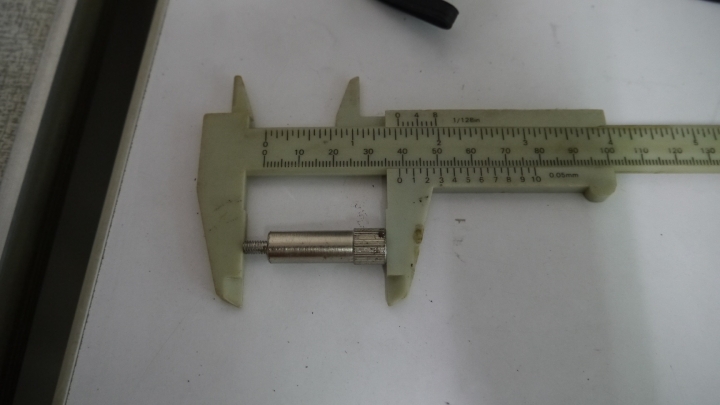

28.手轉螺絲 長度39mm,直徑10mm
最小之處1mm,,,,最厚之處24mm厚,,, 也難怪空機淨重比同樣是全鋁機殼 尺寸還大了一號的TJ11 還重!...
至於被動式散熱 根據國外評測 太極跟同時期的CM 830 做空冷比較時
只有兩顆12CM 的太極 跟 8顆12公分風扇的830做比較 溫度只差了1-2度~
所以這樣的設計 還是有點作用的- -
