招潮蟹的逆襲(進化之水冷蟹)-ASUS MARS 760硬上IN WIN H-Frame mini ITX

注意：1樓文末有更新

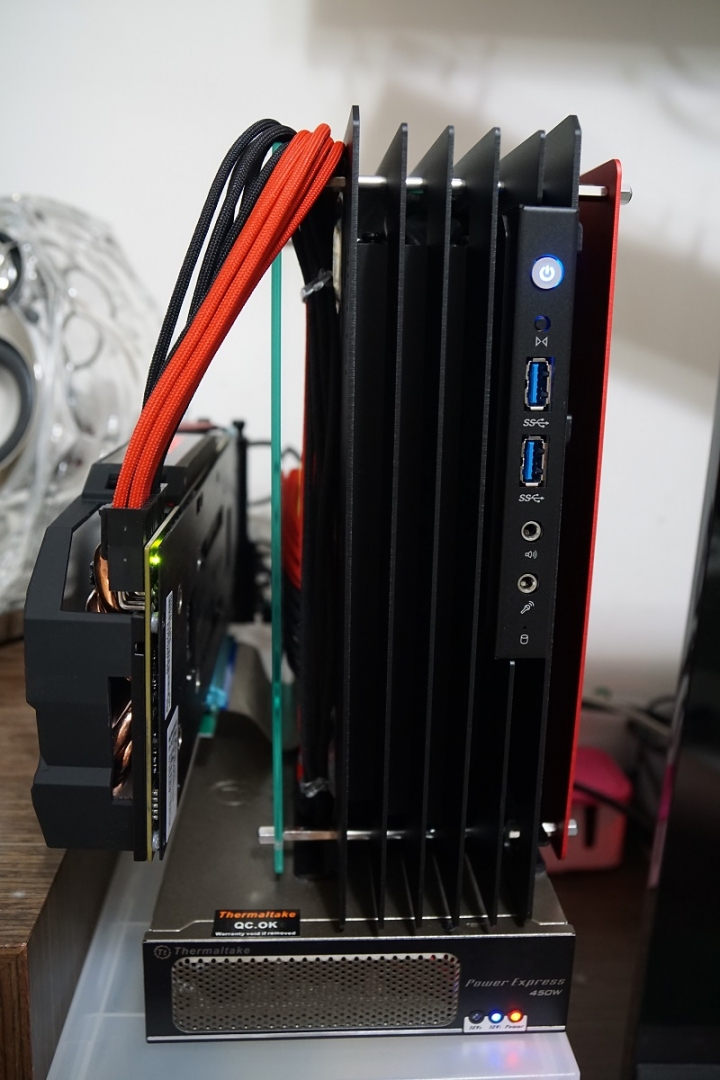

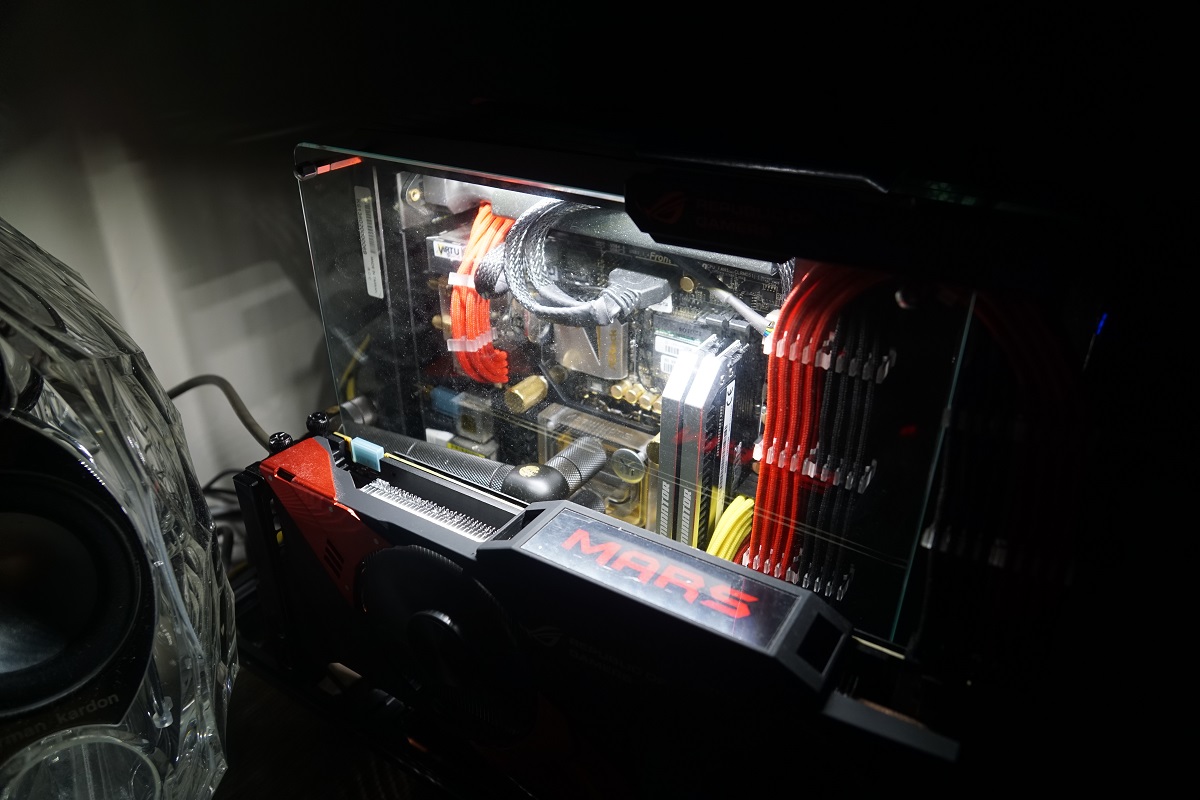

各位有沒有覺得像招潮蟹



好久沒有土砲了，距離上次改機已經過四年了吧。
有興趣的可以看一下以前的作品超小動物機改裝

這次的主角是ASUS MARS 760與IN WIN H-Frame mini ITX。

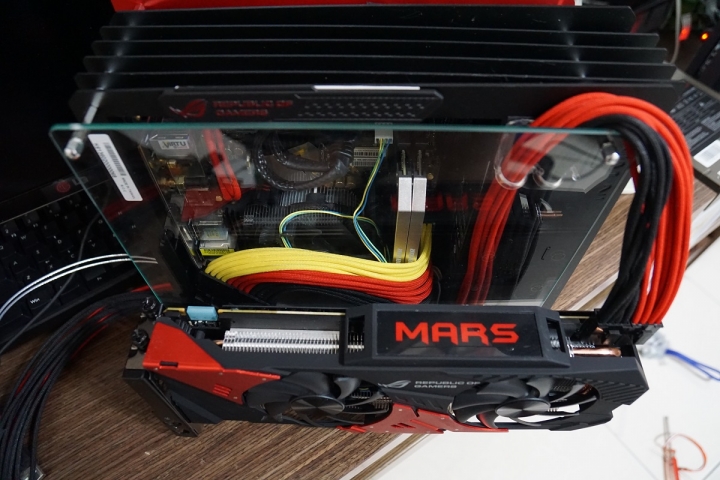

原本這機殼只能插單槽的低卡，但經過稍微的土砲改裝後，變成首圖的模樣，硬是把28CM的雙槽長卡給插進去了。

IN WIN H-Frame mini ITX有三種顏色，分別是綠黑、紅黑、藍銀。這次因為要配合ROG的卡，所以選擇紅黑的配色。

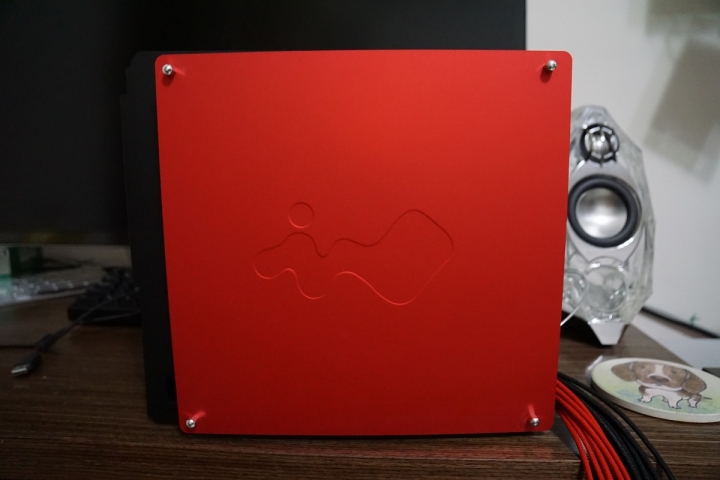

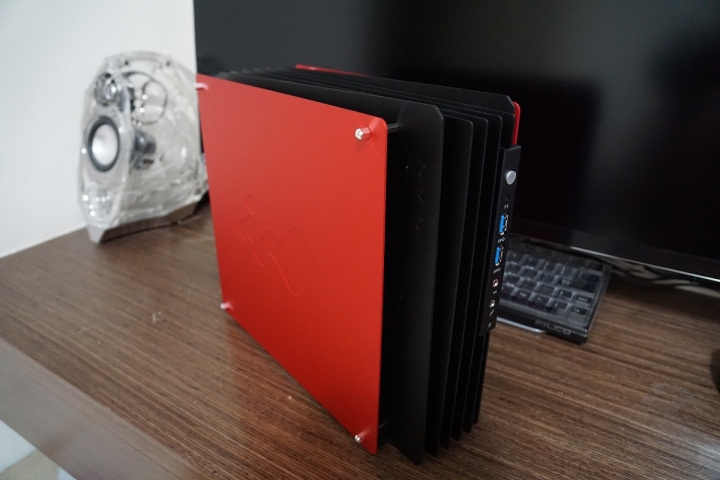

正面

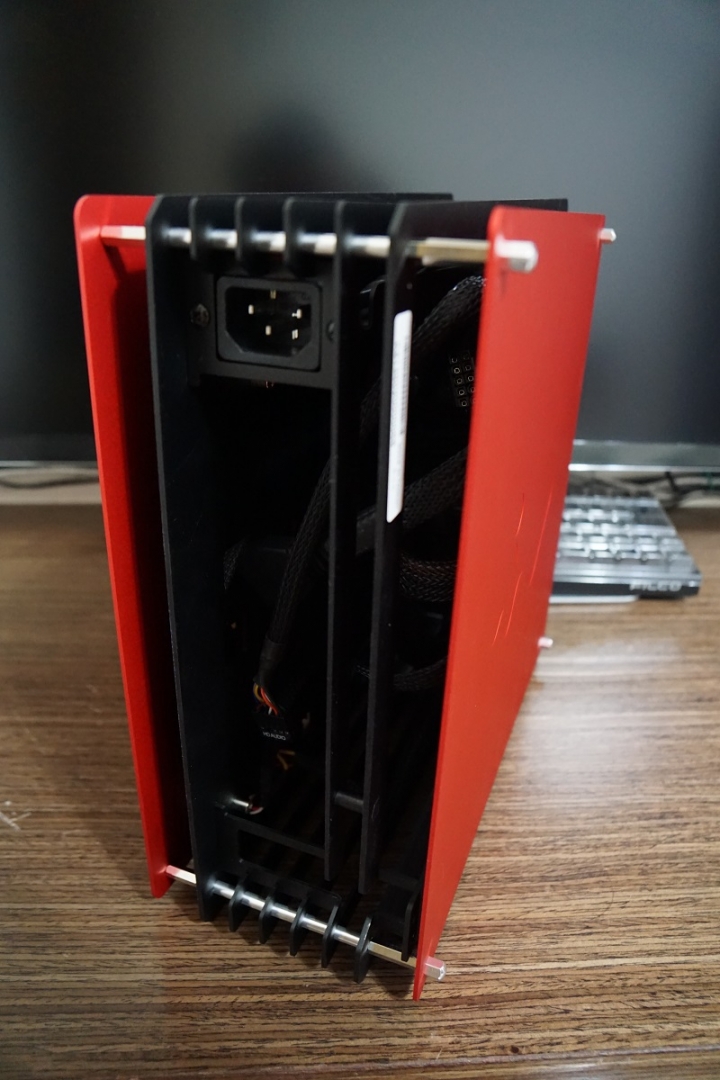

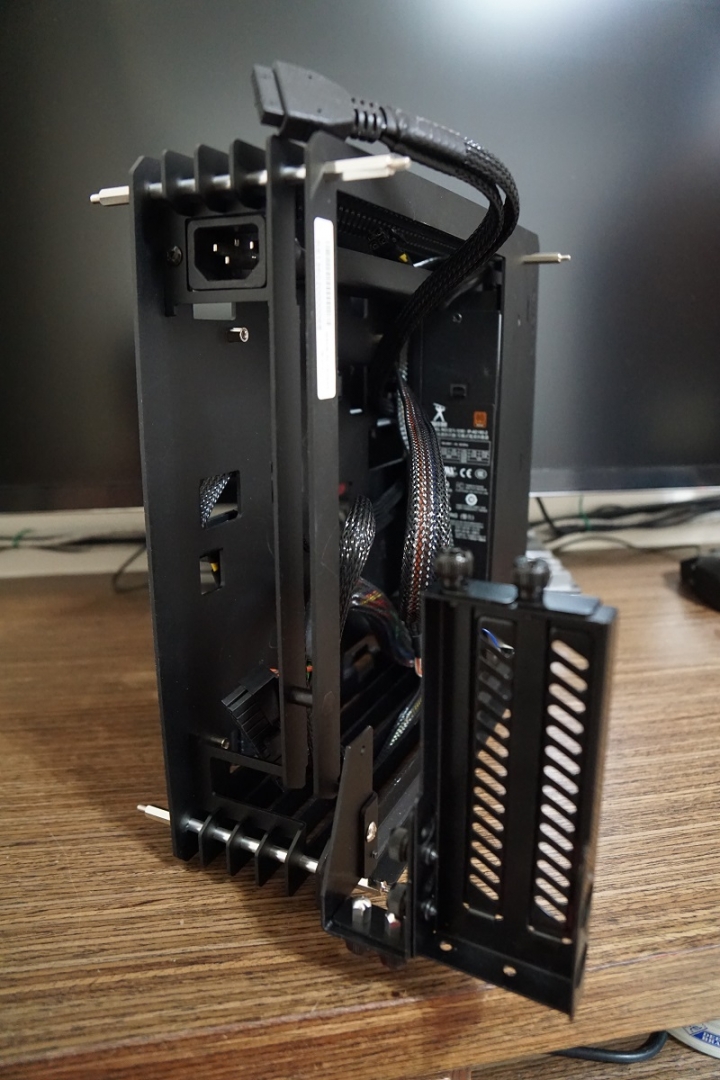

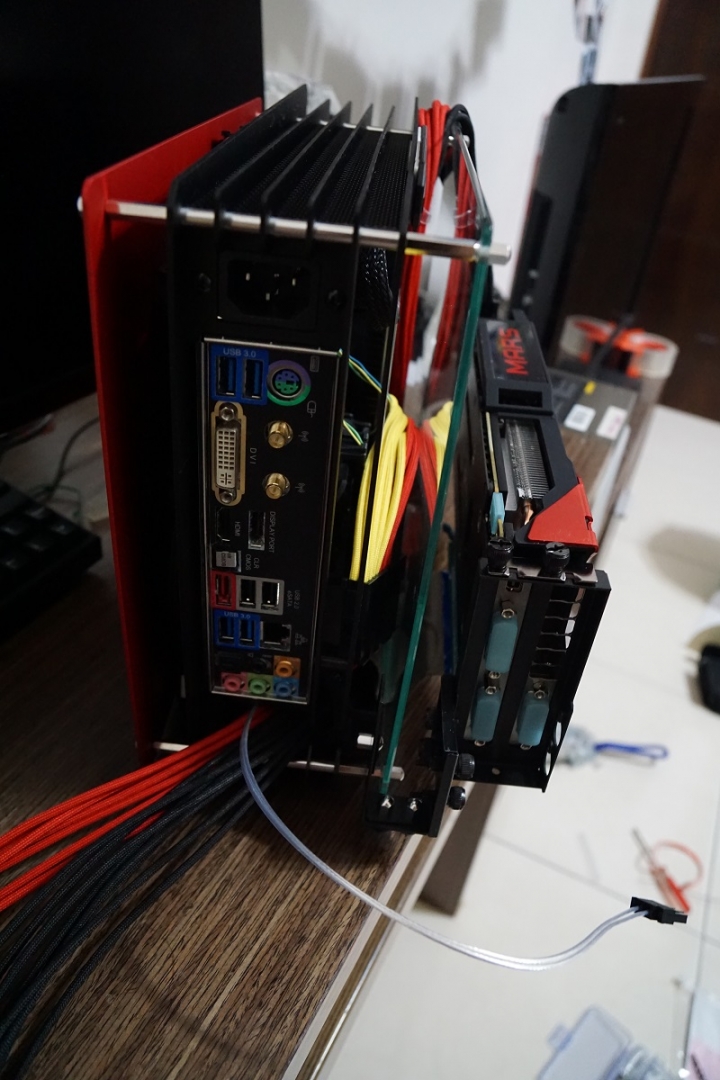

背面

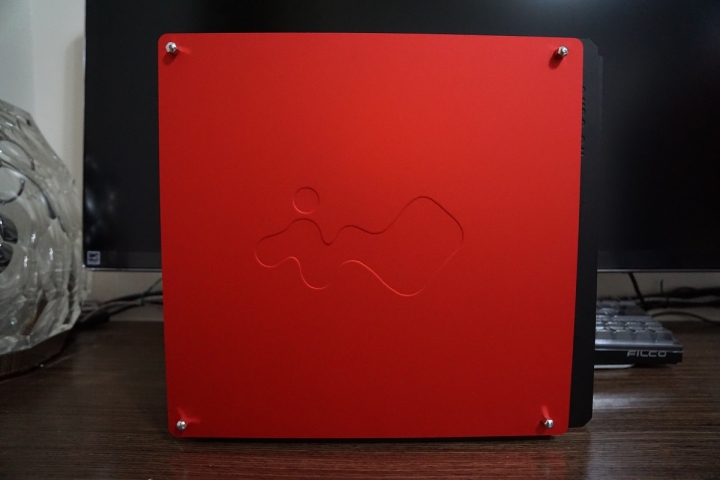

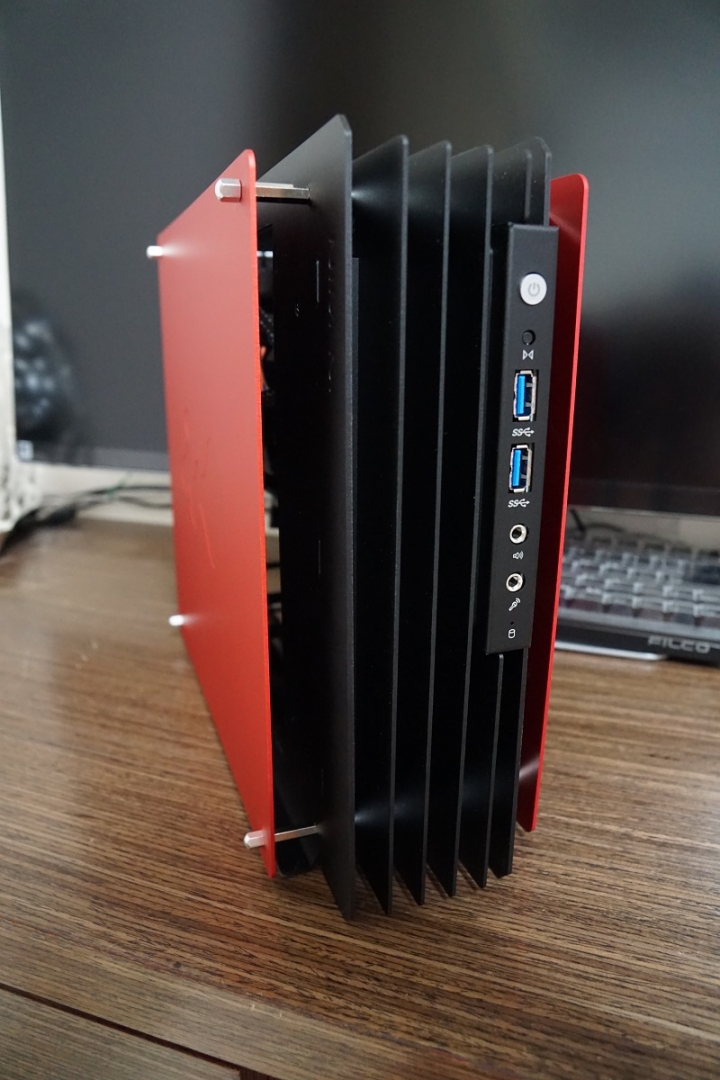

側面

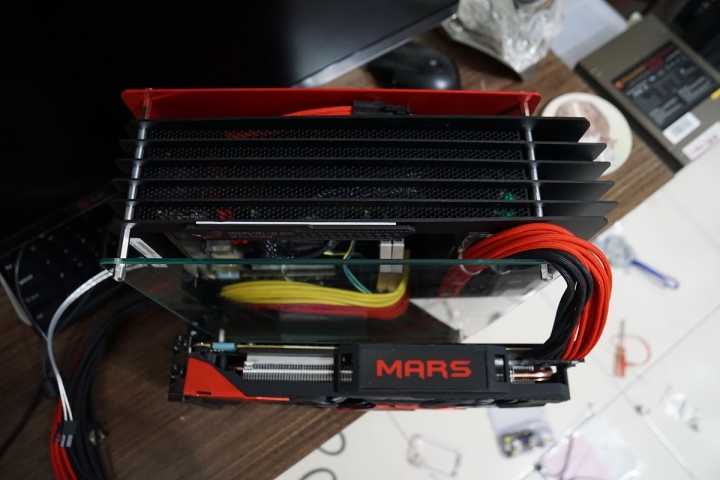

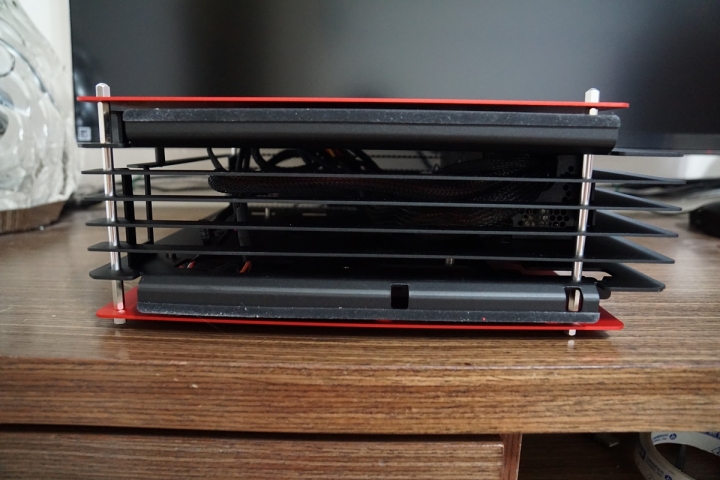

底部

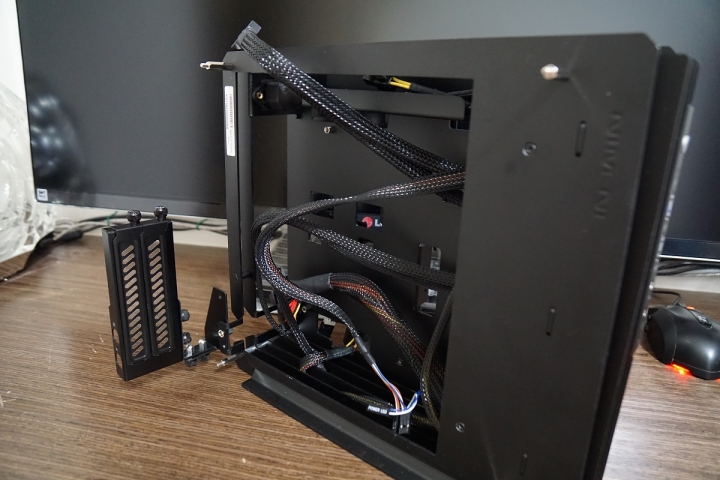

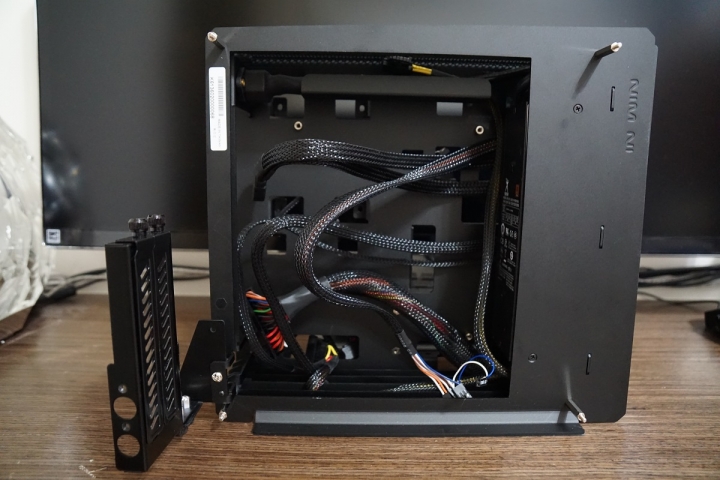

打開之後，內含很多接線，電源:24PIN、CPU 4PIN、硬碟線，IO線等。

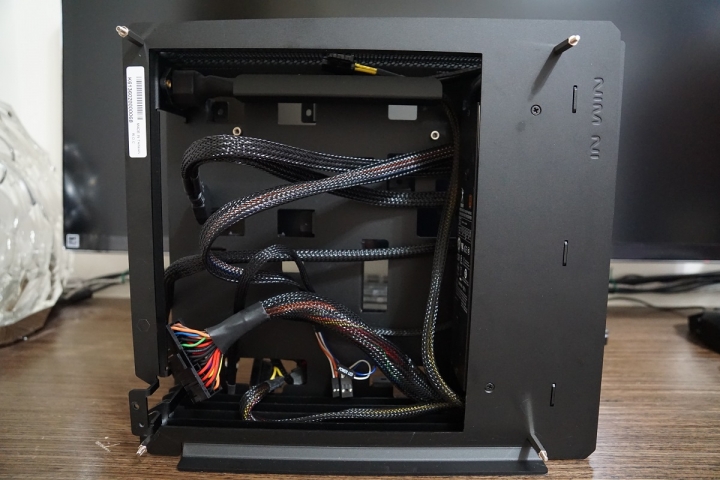

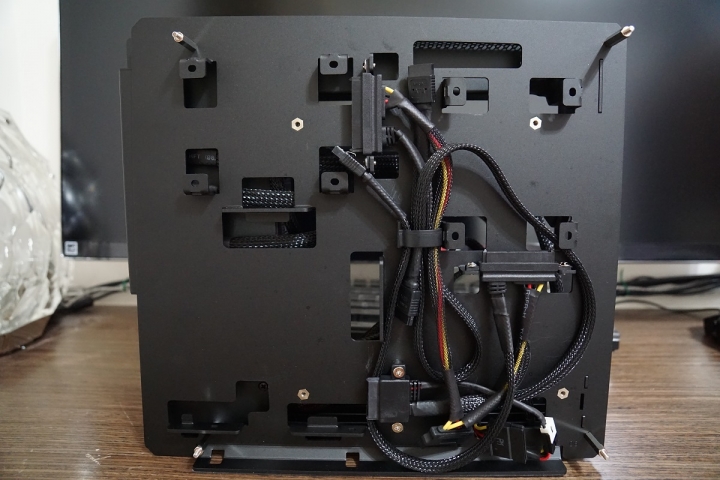

背部(被我用得有點亂，其實出廠時，原廠已經弄得很整齊了)

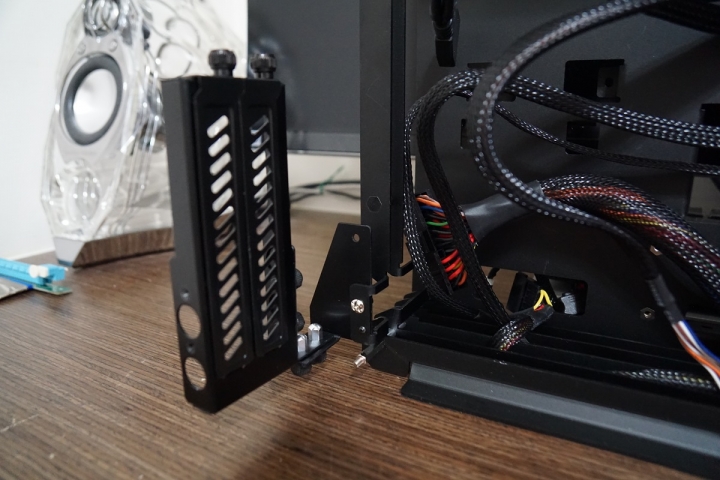

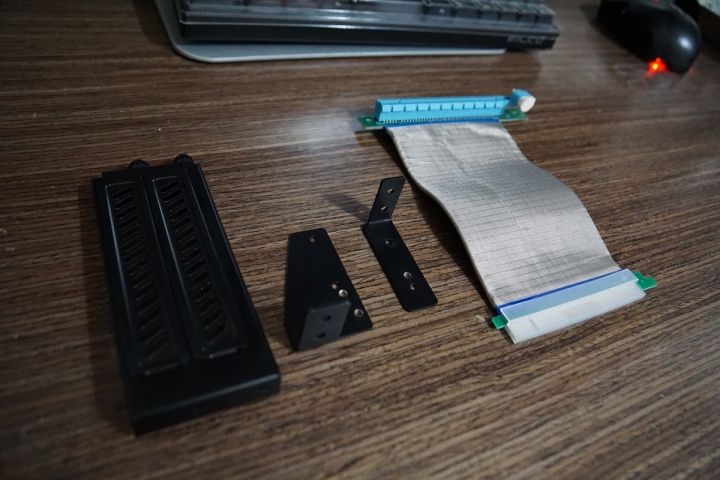

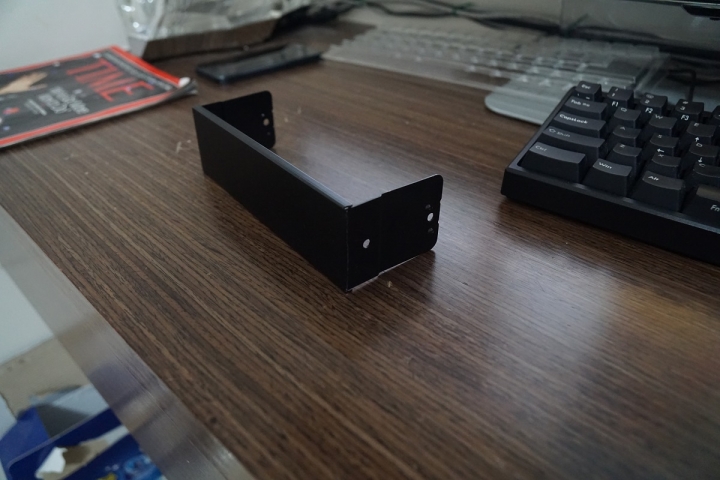

這次主角群，從左而右分別是，從聯力T7拔過來的雙槽套件、支架A、支架B、還有最重要的PCI-E 16X延長線，號稱可以發揮近100%的PCIE 3.0功力。



當然那些從別的機殼拿過來的套件不是直接就可以用了，要經過適當的鑽孔及切割。

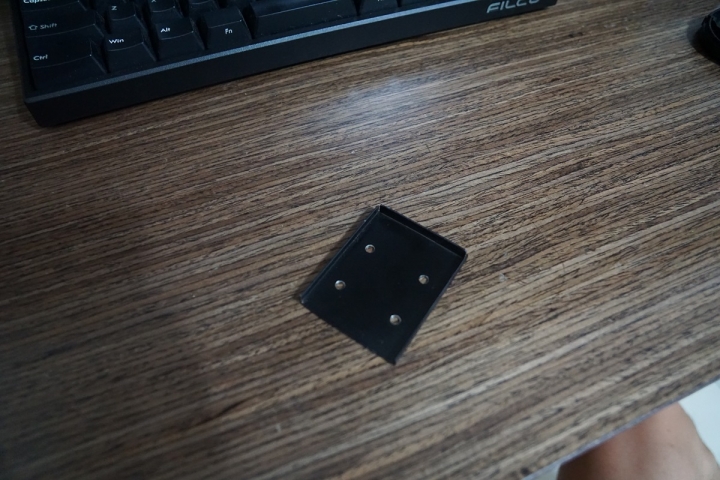

像這個是光碟機檔板，把它拆下來經過砂輪切割，然後鑽四個孔，麥克筆上色，就變成這樣



裝上去大概的樣子

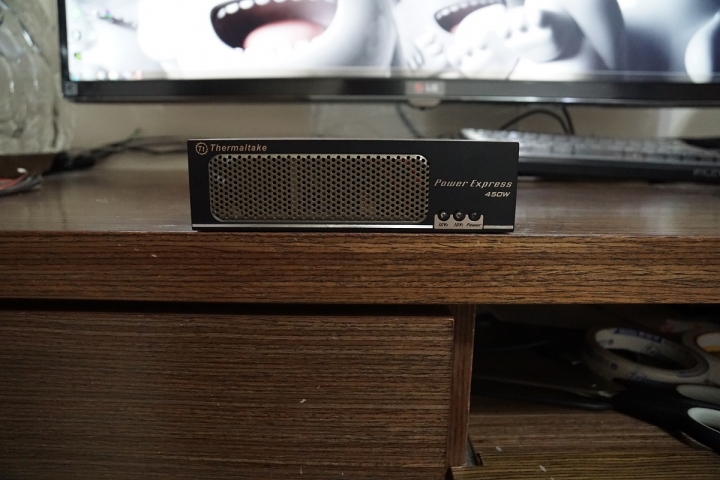

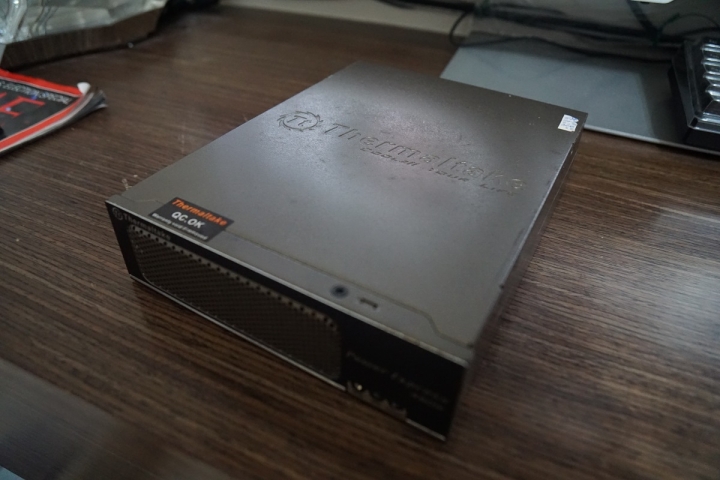

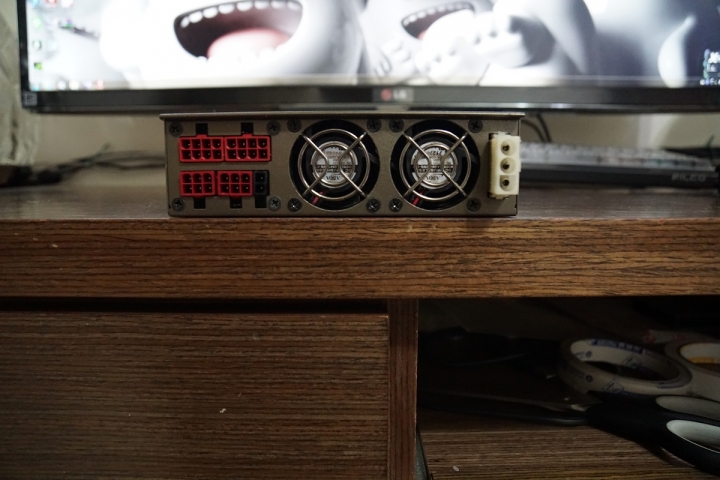

由於IN WIN H-Frame mini ITX內建的特規電源只有180W，所以必須要有另外一個神器Tt的顯卡專用電源450W。

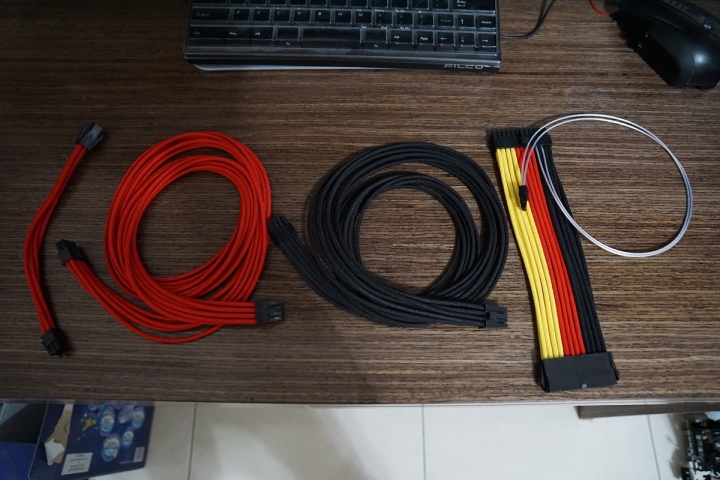

請人訂做的電源線，原廠電源線的長度實在不夠，只好又敗家了

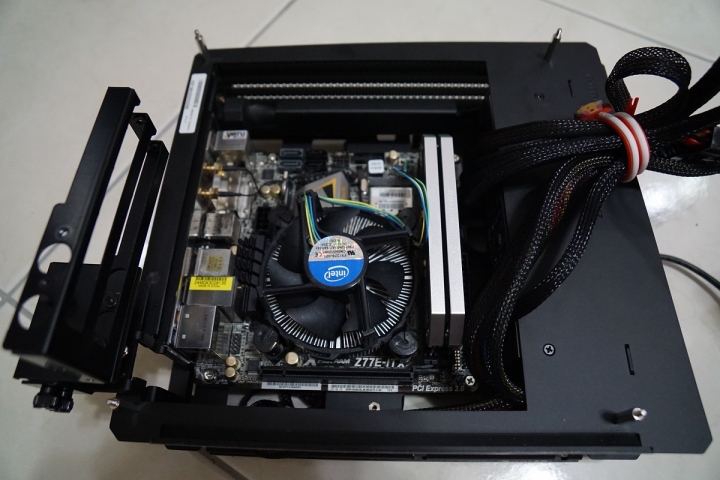

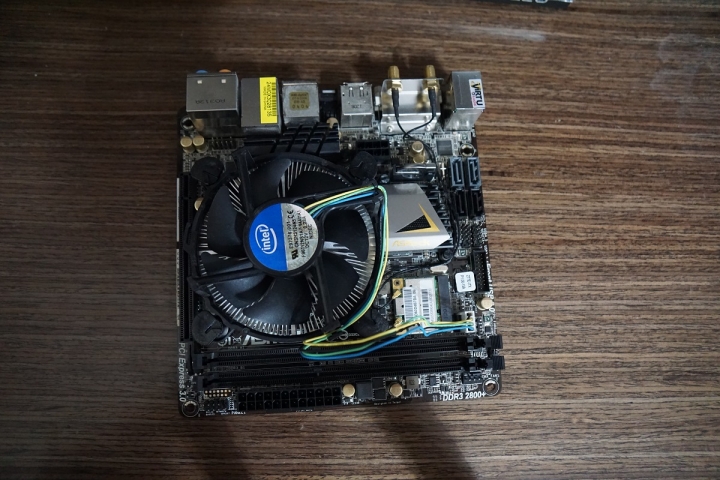

主機板 華擎 Z77E-ITX



海盜記憶體 1866 C9 8G

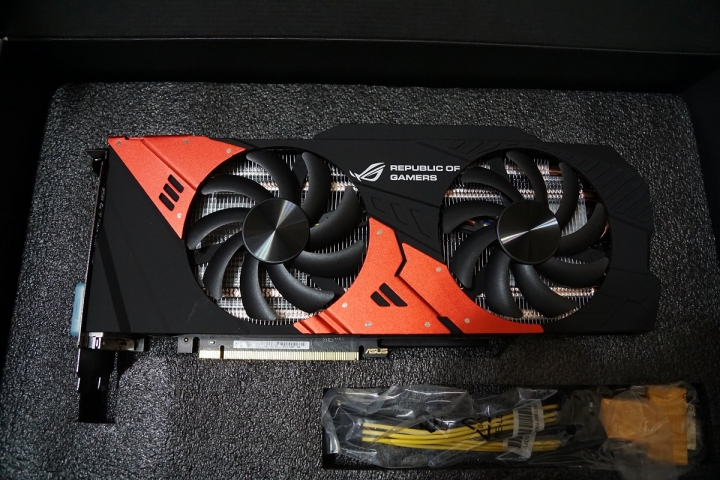

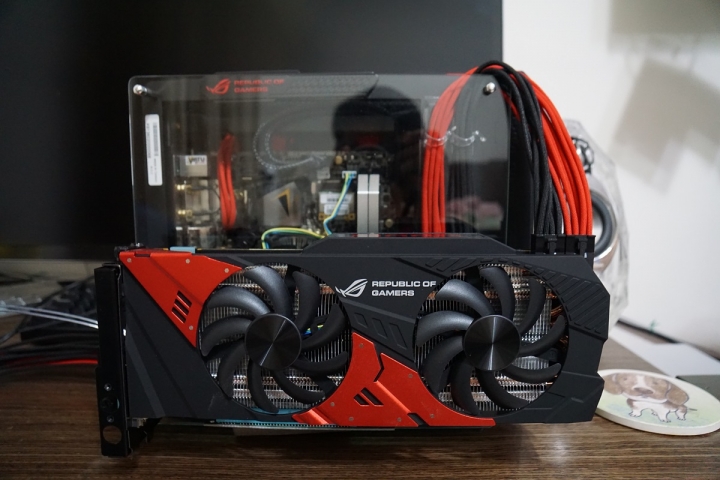

顯示卡，ASUS MARS ROG 760

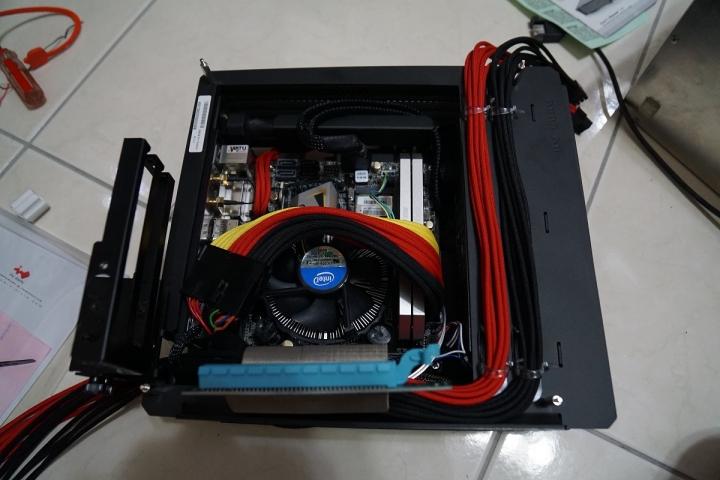

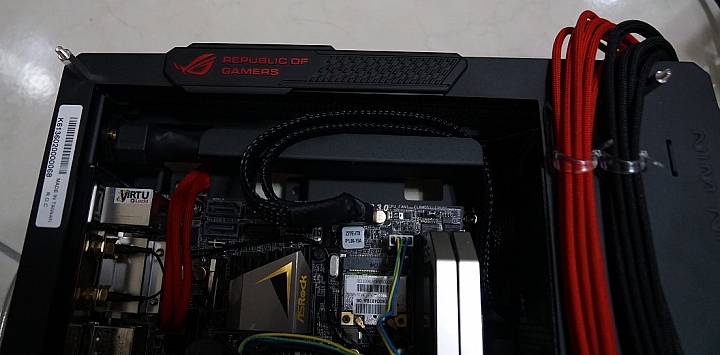

裝機囉，空間實在是狹小，不是很好裝，光要把主機版弄進去就要一般功夫，整線更是一大挑戰



24PIN延長線還特別訂做成世足冠軍隊德國式樣，不過裝完機就杯具了。(裝完整個被擋住)

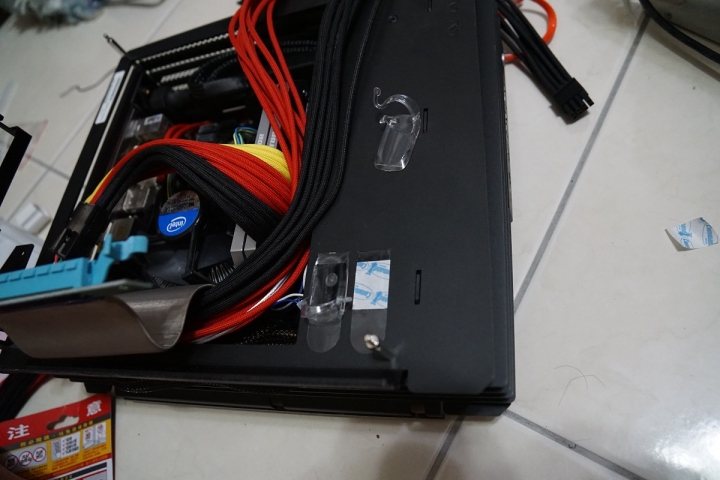

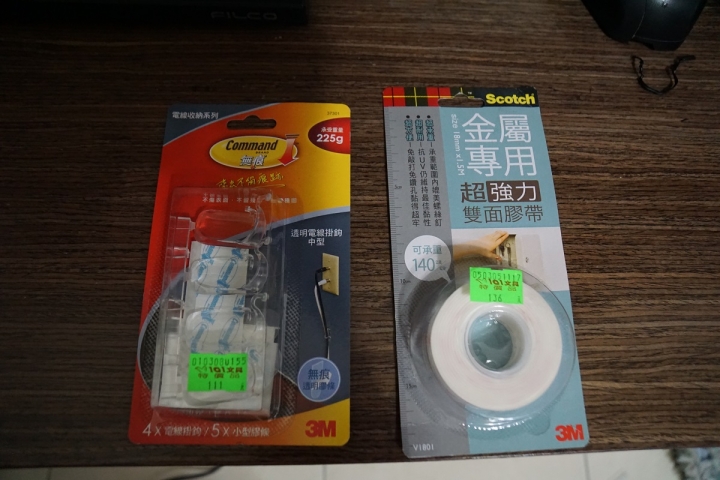

整線神器3M線勾環



順著邊邊稍微黏一下





把顯卡ROG鐵板貼在主機上(SORRY失焦了)

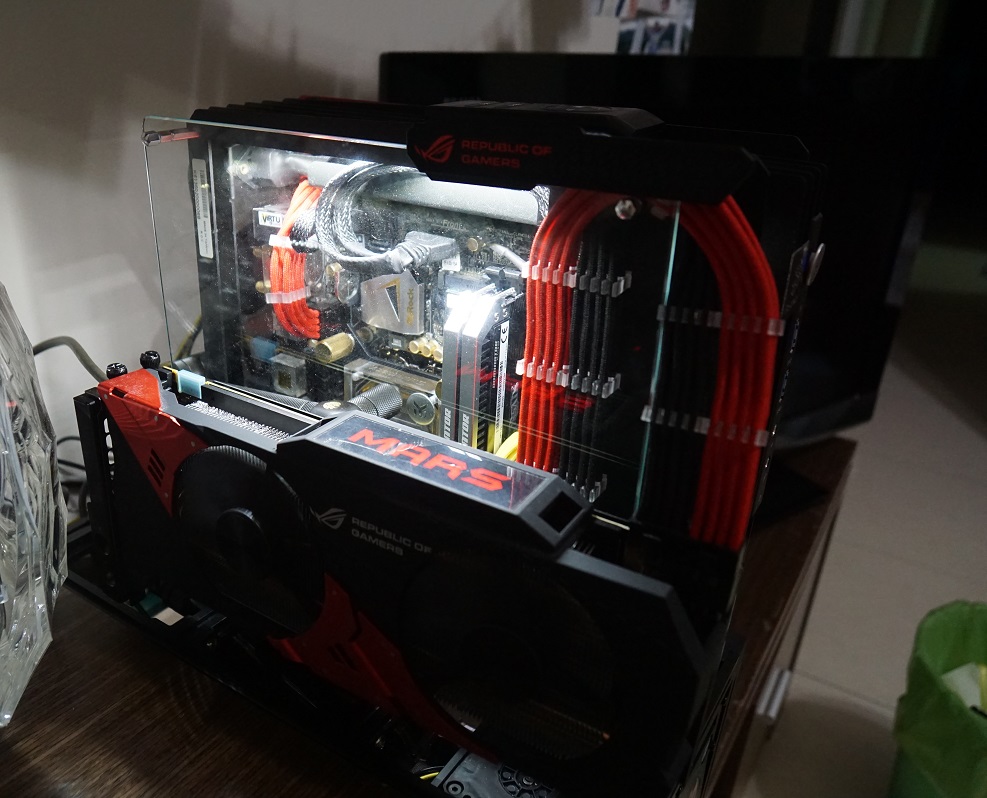

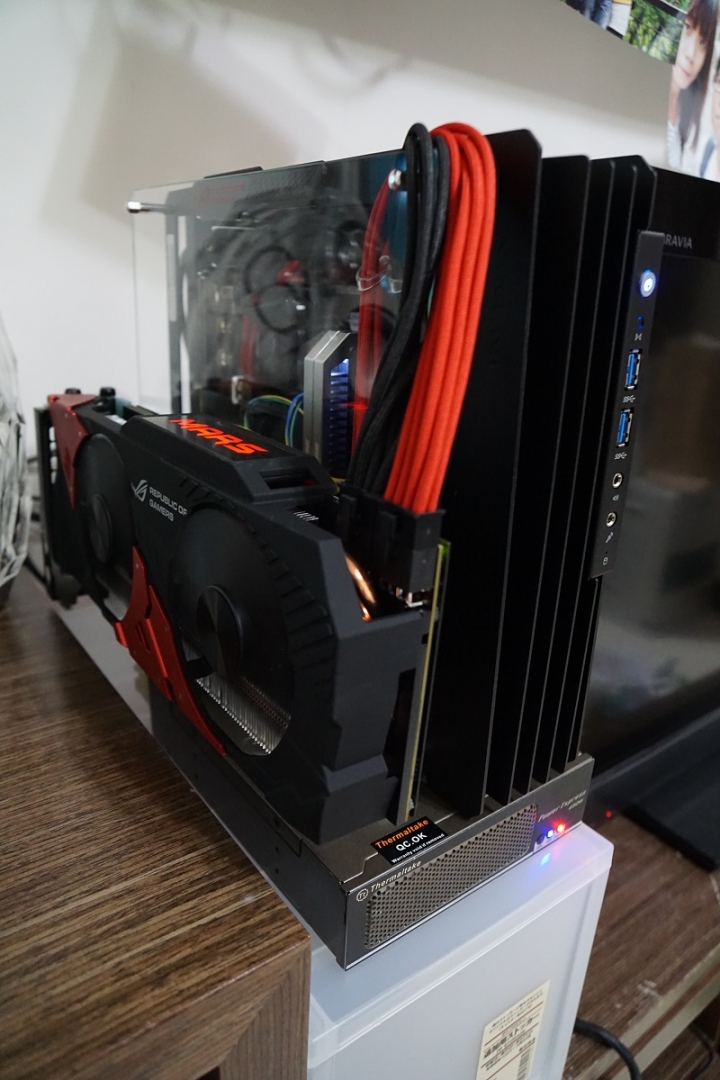

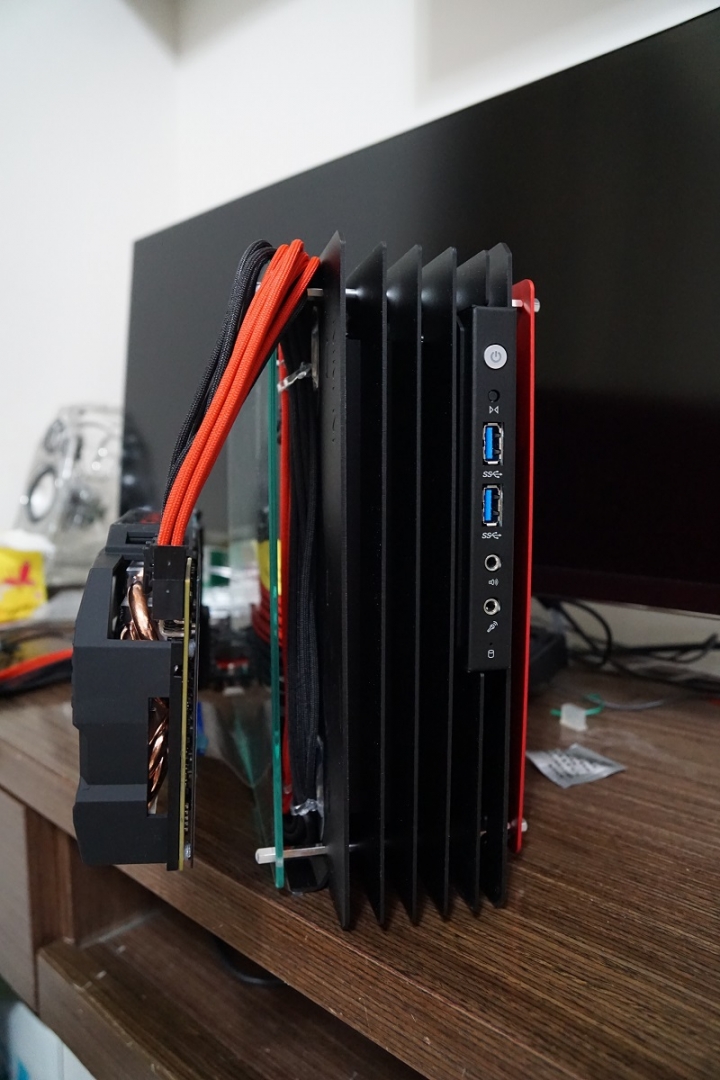

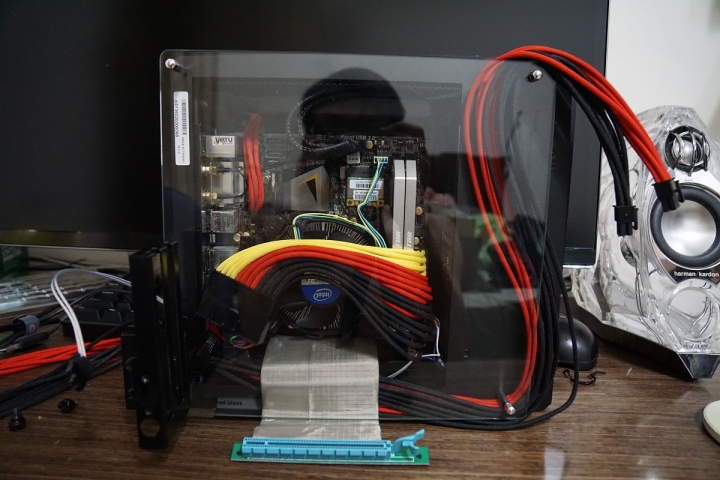

裝機完成
























後記：這張卡其實單靠土砲做的支架根本撐不住，還好有雙8PIN的線幫忙拉住(搞得跟協張橋一樣)。個人很喜歡ITX版子跟小機殼，最好還是裸機，當時IN WIN出這機殼的時候，眼睛忽然亮起來，但是特規電源跟單槽卡讓我打了退堂鼓，這次能夠實現夢想真的是爽度100%。

感謝各位欣賞，如果覺得小弟改得不錯的話，幫我加個分數吧，感謝



────────────────分隔線[以下進化之水冷蟹資訊]2014.11.24編輯────────────────


這邊就不詳細說明了，想看仔細直接點文末的傳送門。

線材部分，有用模組理線梳讓顯示卡電源線能更整齊些

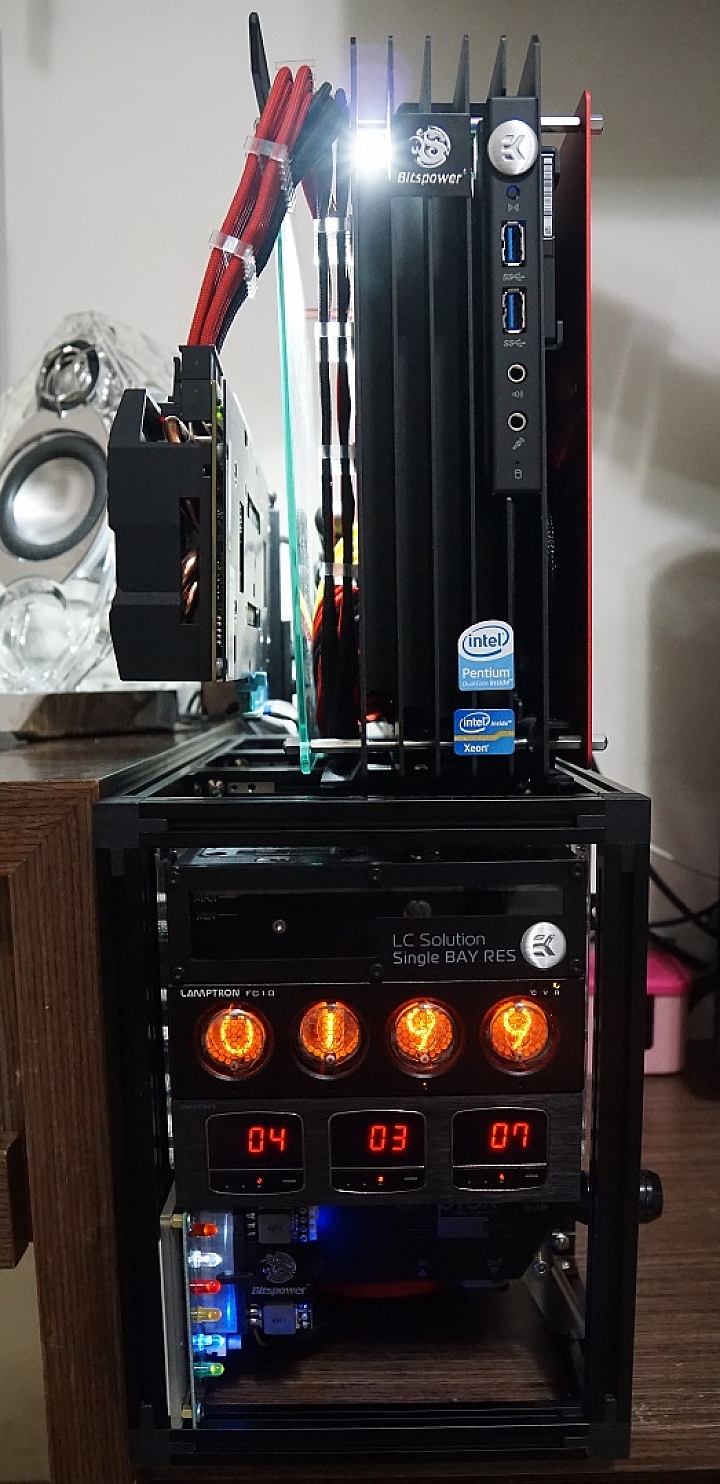

上面主機本體，底下的是水冷殖裝


線材整齊，感覺很棒



1.懶得看說明請來這[水冷蟹簡圖]


2.很有興趣看詳細來這[水冷蟹詳盡版]
