緣起:

因為小弟工作上常常需要用到VMware之類的模擬軟體來協助解決客戶的問題
可是在桌機上模擬
常常會影響到正常的工作
所以小弟才有了另組電腦來專門當測試之用
且這台PC不聽音樂不玩遊戲
所以一直覺得標準ATX的主機板對小弟來講
實在是可惜
而且公司辦公的地方也不大
因此小弟一直有想要用小機殼的念頭
而小弟也考慮過像是浩鑫這種小的準系統
但是可以裝上4G ram的準系統價格真的貴
只好打消這個念頭

所以小弟就決定用micro ATX來組台電腦吧
這下子也得好好選的機殼
而之前有考慮過類似Aopen G325
不過後來看到實機後 發現長40公分還是覺得有點長
實在是不喜歡
而看到一般外面販售特殊規格的小PC (例如acer 3公升的那種)
幾乎都沒有辦法裝上4G的RAM
因此也只好放棄了

也有想過是不是乾脆自己用壓克力版作一個好了
不過就只有這個念頭而已

而某日在Y拍上瀏覽機殼的時候
突然發現這個機殼 聯力OD40
規格還滿接近小弟的最低需求
有點怪的是他不在官方網頁上
不過好像大陸還滿多網站在賣的
真怪......



那來看看規格啦


寬.高(含腳座).長(不含把手) 276x237x328mm
1大3小(2隱藏)
8cm風扇1個 6cm風扇1個 4cm風扇1個
前方面板 USB 2.0x4,MICx1,EARx1





接著就來看看照片吧
(機器是在家裡組的 所以有點凌亂)


因為是下雨天拿回家的
所以紙箱上有點濕

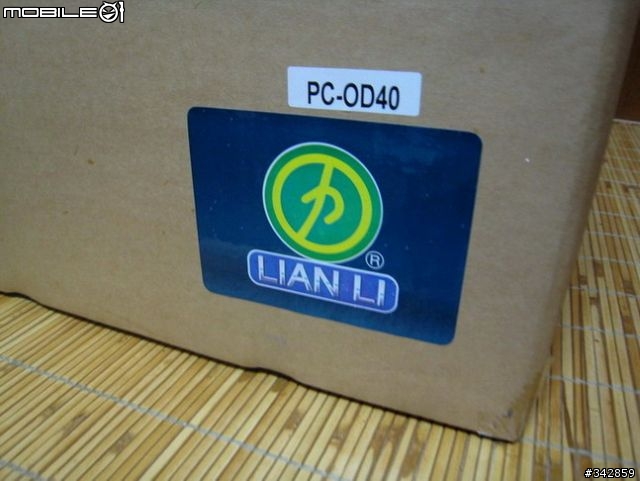

紙箱上只有這的地方可以知道是OD40
拿回家的時候
老爸還以為我又拿什麼團購的食物回家.........


拆箱的樣子

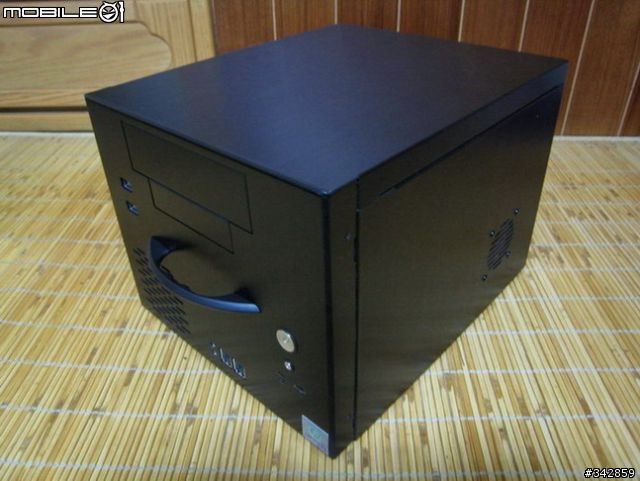

本尊終於出現了

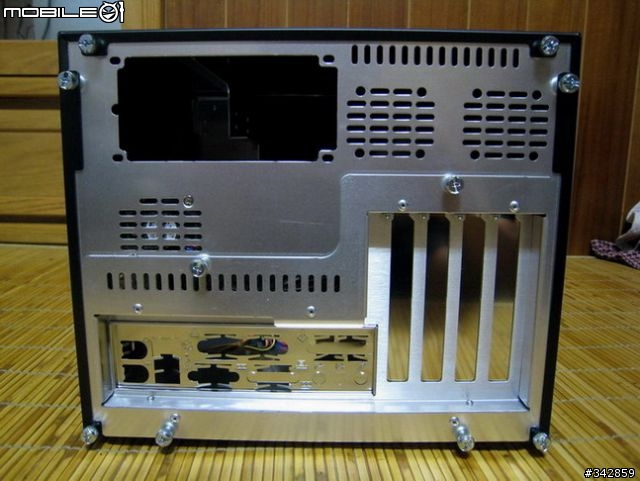

正後方的照片 從這邊來看
這個機殼只能使用SFX的power

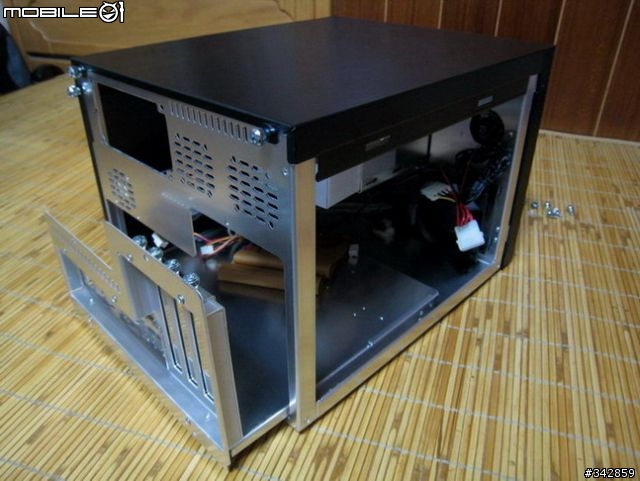

裝主機板的載版是可以抽出來的
好像聯力都這樣設計的啊

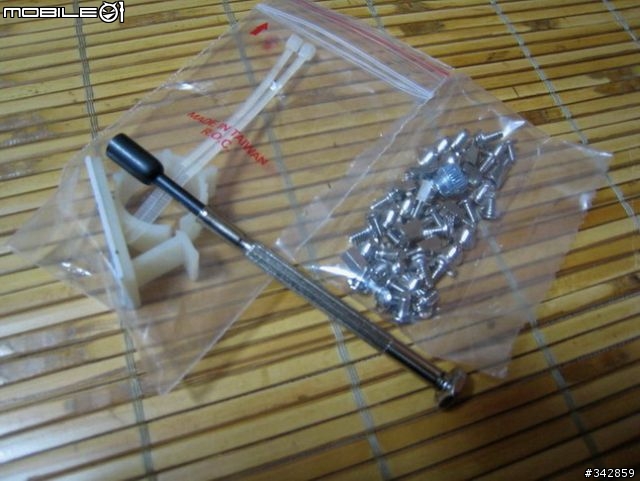

這個是裡頭的附件 螺絲 跟鎖螺絲的小起子

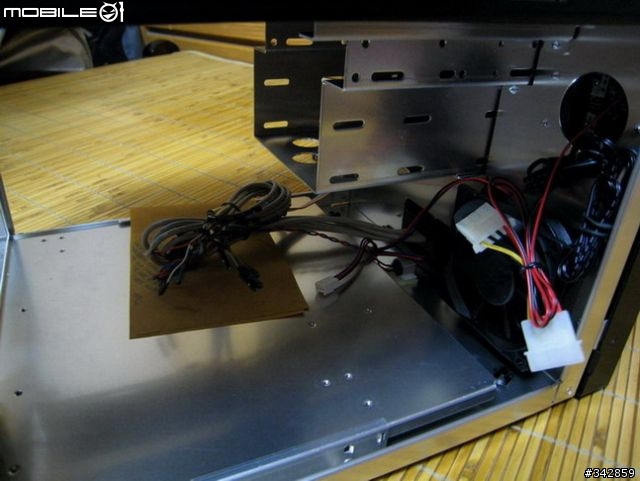

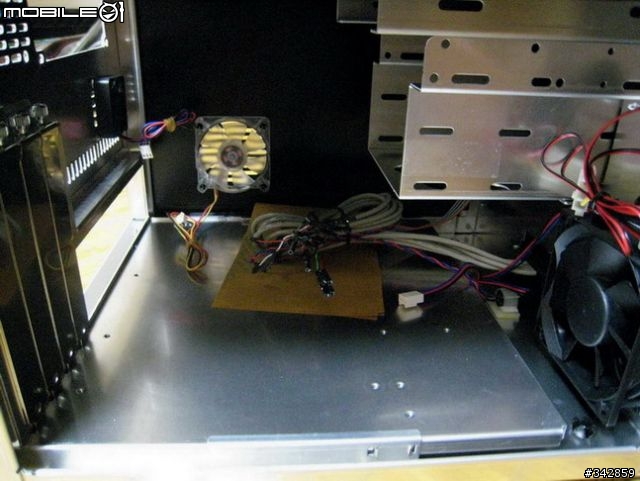

空盪盪什麼都沒裝的樣子
裡頭一大三小的架子不能拆
起碼小弟找不到可以拆的地方
(上面的版子是前面的面板固定住了
可是前面的面板螺絲很軟 隨便就崩牙了.....
所以小弟就放棄拆了)


附了三個風扇
前面有一個風扇 (不過因為卡到SATA的插槽 小弟只好拆掉了)
側面有一個
背面power下方也會有一個(沒什麼風量 留下來好像沒多大的作用 也拆掉了)
不過因為風扇被小弟拆光光 散熱好像會不好
所以小弟計畫左右兩邊的側板上都開個洞來裝8cm的風扇
一個抽一個吸來解決散熱的問題
不過要等之後有空在送去工廠割洞

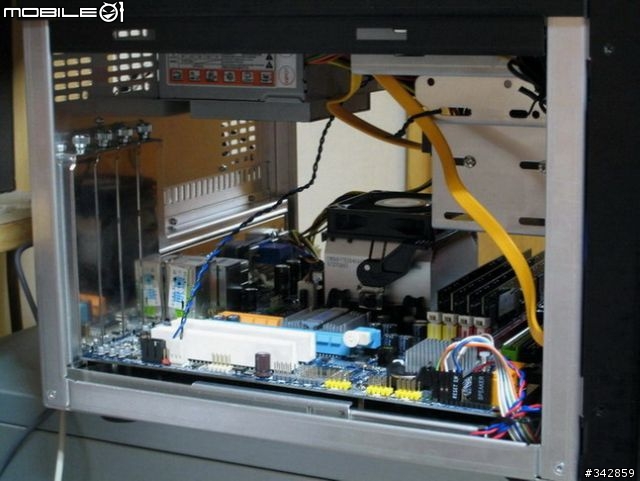

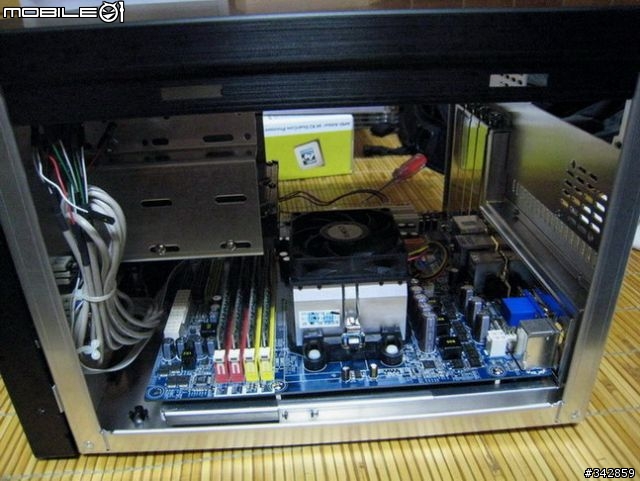

裝上主機板的樣子
幾乎是整個主機板的大小
不過這時候發現 其實原廠CPU的散熱器幾乎要碰到旁邊放硬碟的地方
所以這個機殼配這個主機板
應該就不能使用一些大的散熱器了

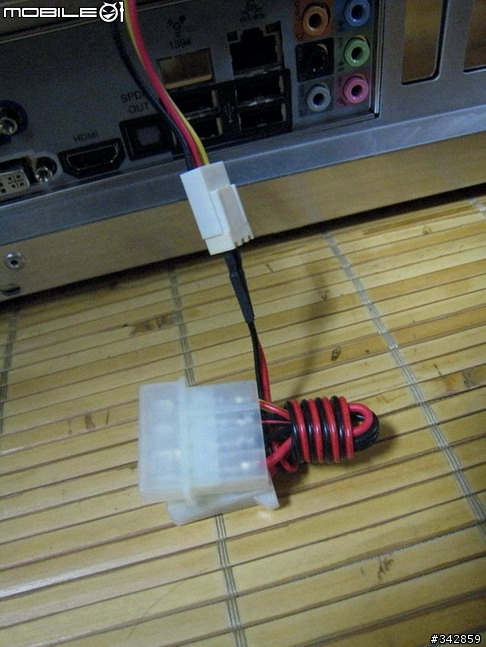

這個轉接頭也是滿重要的
是之前P2時代留下來的

因為主機板上只有兩個風扇的插槽
所以只好用這個來轉接風扇

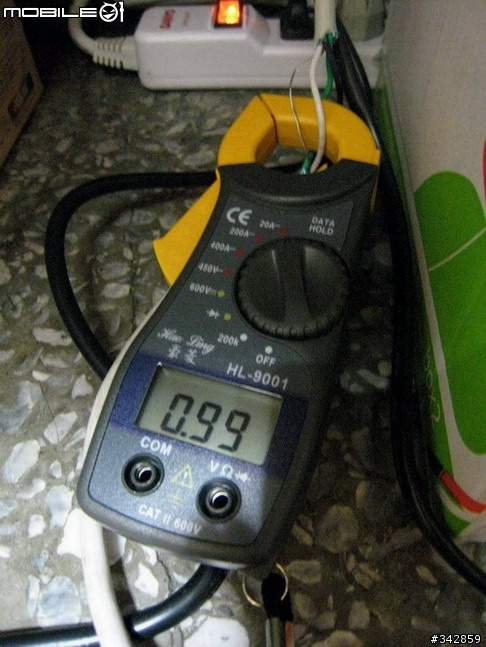

這個是開機後 跑SP2004 測量最大耗電電流
所以這台機器應該最大消耗110瓦啊
看起來應該還滿省電的
(那條電源線是因為要測電流故意切開來的 正常的時候都是用無破損的線材才對)




用過才知到這種小機殼
有滿多缺點的是之前沒有想到了
例如空間上的配置會滿麻煩的
不過幸好小弟本來就沒有要裝很多東西
除了主機板 CPU RAM POWER 外
就是一顆硬碟而已
(DVD都用usb外接就好了)

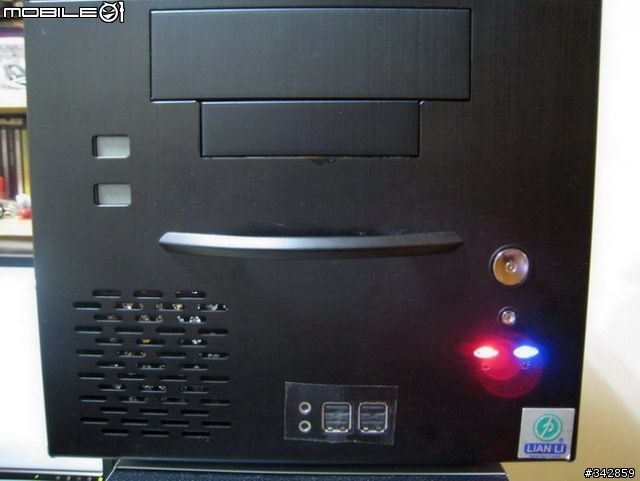

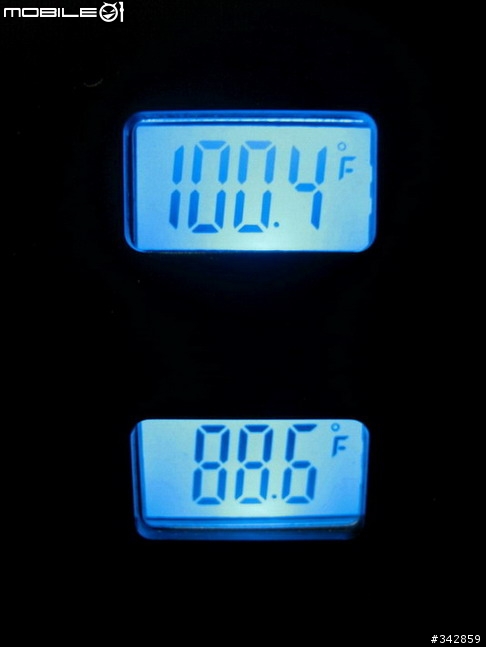

最後小弟發現機殼前面面板上左方有兩個小方型的不明物體
不知道是做什麼用的
難道是指紋辨識嗎???


事實上是小弟想太多了
是溫度測量顯示啦
大概是小弟孤陋寡聞.............
不過只能顯示 "華氏" 不能顯示 "攝氏"




最後01的傳統
來疊疊樂吧

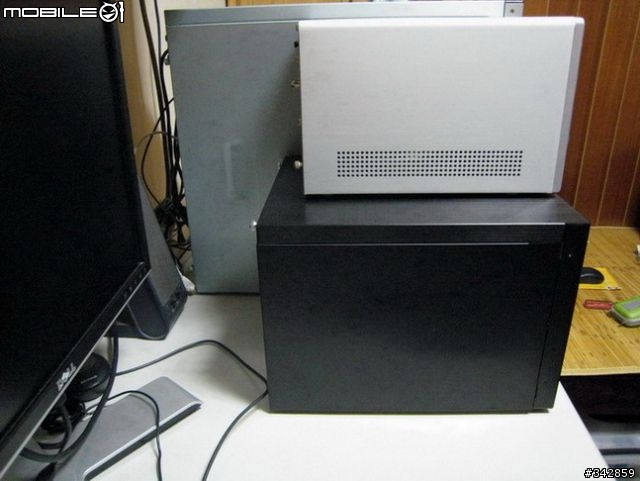

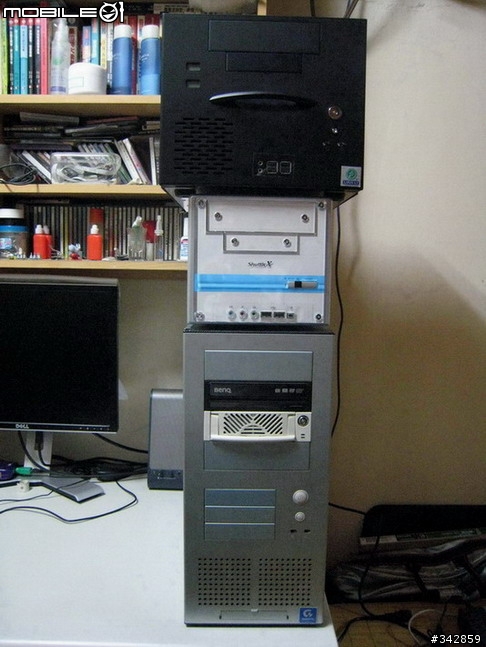

右方是聯力的PC-60 小弟的桌機
左上是浩薪的準系統 拿來跑solaris

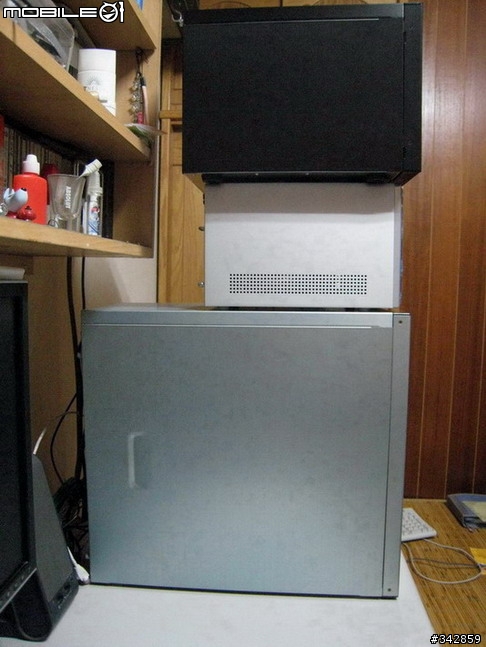

寬度的話OD40真的比浩鑫的寬上一半


長度的話OD40跟浩鑫幾乎差不多
但是比一般PC的短多了


疊疊樂


小弟其實還有兩台PC啦
都是AcerPower的那種小PC
只是在疊上來的話 真有點擔心
要是摔下來的話
小弟就虧大了
還是這三台疊就好了



小弟就寫到這邊啦
基本上小弟還算滿意這個機殼
缺點大概都寫出來了
給其他有需要小機殼的人一個參考吧
