[分享] 來幫螢幕消消火吧!

小弟我到現在還是CRT基本教派，對於LCD的色彩仍不滿意，滿意的價位又太高。
之前某家大散熱器材廠商，做了一款CRT螢幕散熱器材，電源乃是從機殼後面背版接出來的。很不幸的，那個風扇在四年的使用下終於掛了。當我要再找類似的風扇，發現市面上都找不到了。因為大家都改用LCD，那個風扇自然沒市場。只好用小型桌扇暫時吹一個月，聲音真的很大。剛好最近嫌CPU風扇太吵，換了一個磁浮軸心的的低轉速風扇。於是CPU風扇就被我拆下來惡搞了。

首先，準備以下材料。

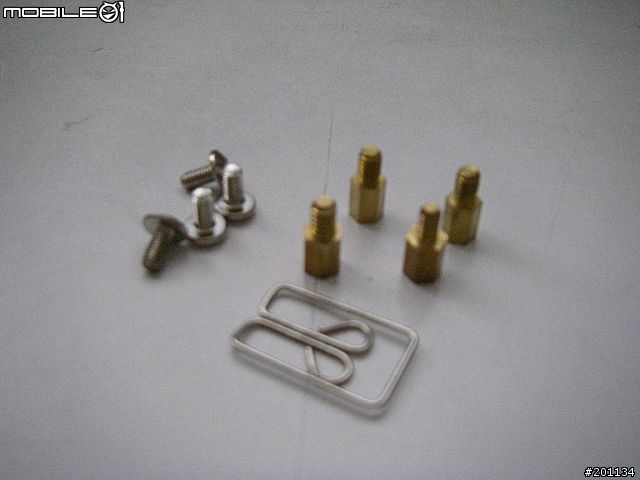

螺絲4個，鎖主機板的銅橋4個，迴紋針一個。(主機板銅橋以前當好人留下來的，電子街也有賣)

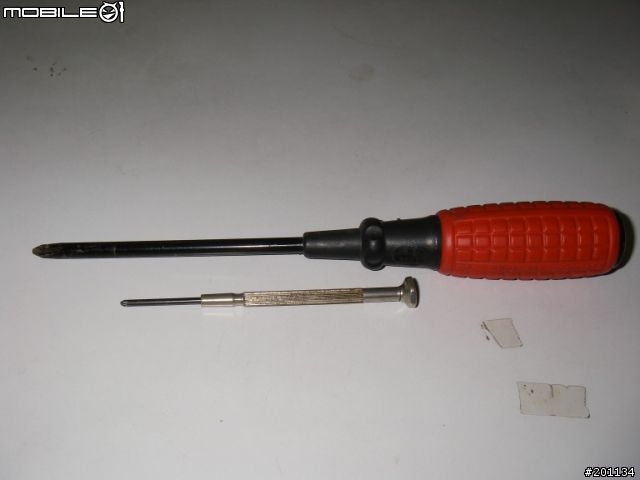

大小"羅賴把"各一支。

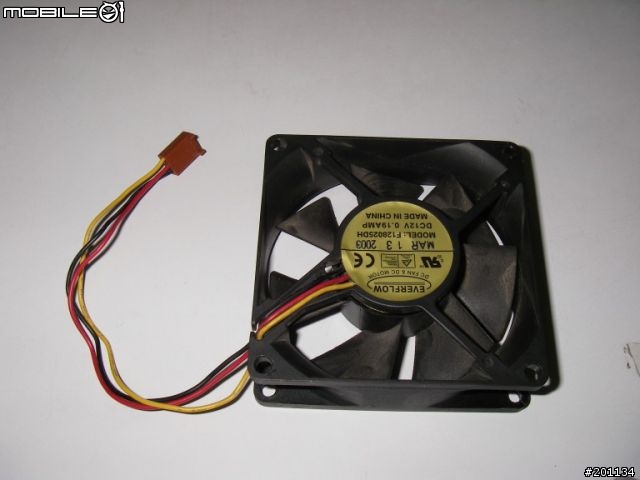

倒楣的風扇...是吵雜的風扇。(12V 0.2A 3200 rpm)

大4Pin轉小3pin的轉接頭。

家裡沒用的變壓器。

剝線箝、電火布...


這邊先停一下，小弟先說明一下變壓器和風扇的關係。
當風扇是12V的時候，跑3200轉風切聲很大。所以我找一個7.5V輸出的變壓器。當然，各位也可以找個9V或者就12V的變壓器來使用。(電子街也有賣，不過還蠻貴的。12V的有110-250元不等的價位)
因為是螢幕要用，又在機殼外面，當然聲音要小一點。所以我們降壓跑！
風扇選擇抽風，因為吸入的話螢幕裡面的灰塵是清不到的。
切記不是專業人員別拆CRT螢幕，裡面的高壓電會電死人的喔!!!

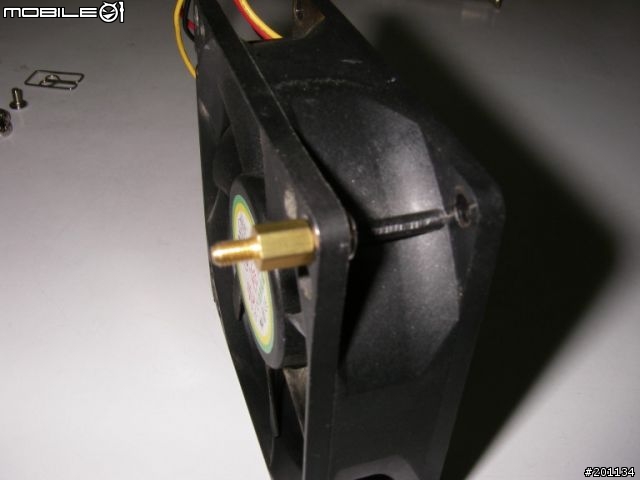

先鎖上銅橋和螺絲。

鎖上四個風扇就站起來了！

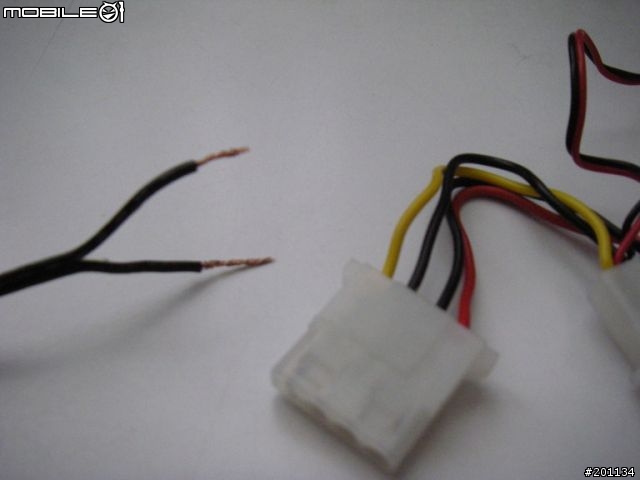

將變壓器的頭剪掉，拉出銅線。注意12V的風扇用的是黃色(+12v)和黑色(-)的線！

從圖中可以看到，上面那條是正的，接到黃色。下面那條是負的，接到黑色。
怎麼決定變壓器拉出來的線哪條是正哪條是負呢？
一般來說線上面都會標示，有顏色的通常是正的。不然，接上風扇試試。因為風扇是直流電，正負接反他的風向會相反。我們就可以透過風扇的轉向知道有沒有接對！

什麼？你說不知道風扇轉向 =.,=
一般來說，風扇邊邊會有兩個箭頭，其中一個就是指著風扇正確運轉時，風會往哪邊吹出的方向！

接好之後，電火布貼起來。切記別讓裡邊的銅線互相接觸造成短路喔！
(根據經驗，變壓器的線是可以連塑膠皮的一部份塞到那個大四pin裡邊的洞)

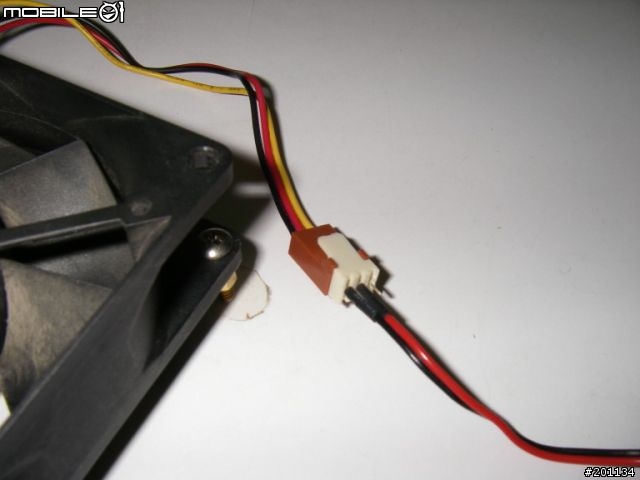

先把風扇和小3pin端接好！

擺好風扇位置後，插電吧！


這個圖是將迴紋針取代銅橋，可以掛在LCD背面使用。老實說20吋以上的LCD後面還真的很熱！
(迴紋針的頭不要露出太多，以免勾LCD的洞勾的太深會碰到裡邊的電路！)


如果怕小朋友把手亂伸，可以買個風扇罩鎖上以策安全。


一般來說，CRT螢幕建議買12cm的風扇，轉速低風量足。不過如果使用的是12cm的風扇，變壓器最好是符合相對應的電壓，以免降壓跑的時候風扇轉速不足！

-----------------------------------------------------------------------------------------
記得別用吃交流電的風扇
交流電風扇的馬達接近CRT的影像管時，因為本身交流磁場，螢幕會被磁場干擾，產生水波紋狂抖。
這是某同學的慘痛經驗....(他買來的時候還說，110V的風壓好強啊！結果裝上去之後)
