大約去年跟朋友喇賽聊到電腦拆裝的問題，要拆個零件..都要花費不少時間..還要考慮整線!!
所以就建議他用裸測架!! 沒錯!!脫光他怎麼拆都方便!!
而且小弟也覺得把那些零件裸露出來也有種莫名的美感…
所以小弟本來想找一些裸測架推薦給朋友..但越看越傷心..沒看到喜歡的，沒看到我理想中的規格QQ
就這樣..燃起宅男魂!!來吧!!!自己設計吧!!!!

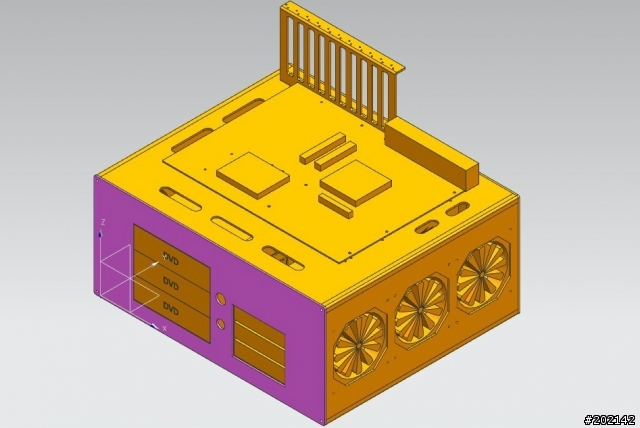

於是乎…一開始啥都不知道的宅宅…生出了第一號….
多麼不成熟的設計阿…..
因為小弟不會用CAD..很多尺寸只能量好在腦海中空組….不然就是用PS跟以拉畫模擬圖來溝通…
但畫的人不是自己..很多尺寸就抓也抓不准…光鎖主機板的銅柱位置就差了2.54mm…..收到成品至少吐血吐了五升…老闆做之前回答我..尺寸包準!!! 事後跟我說哎呀~那稍微加工一下就好啦!! 準你妹啦!!!!!!! 完全不想去想花了多少錢做這東西…想到都躲在棉被裡頭哭QQ
收到之後…就把他丟在一旁去…….乾!!拿去回收也回不了多少阿!!!!!!
就這樣1年過去了…..
2014年初，也就是今年….跟FB上的朋友開槓…..又聊到關於裸測架這件事..我就跟他分享了心酸的往事…但被不認識的人調侃了…說..你這不就是內衣外穿嘛….
就這樣2014年”ブラジャー裸測架”就這樣萌芽了!!!!
首先整理了一下自己想像的還有跟朋友討論的需求:
1.要支援Micro ATX到XL-ATX..
2.散熱器背板要好拆裝..
3.拆主機板的時候至少至少不用把整座電腦抱起來..
4.走線要好走，不需要繞到外頭去..
5.硬碟要夠塞..
6.至少要能外掛風扇..
7.5.2”最少要三個..
8.要可以擴充水冷..
9.組裝要方便..不用翻過來翻過去的
10.有用到螺絲的地方要夠耐用!!
11.看起來要很爽!!
因為小弟autocad跟3D maxs & maya 能畫3D的軟體一點都不熟…..之前就只能開著以拉跟ps慢慢合圖…所以抓了一個初學的朋友來教我….但他就只教了我六個快捷指令…其他就靠自己了….經過快一個月的練習終於有點毛生出來..
其間就是一直瘋狂的上網爬各個的尺寸表….深怕又遇到上次發生孔位不對的問題…把所有孔位印出來假組了一次，每晚睡覺就是在腦海中模擬組合的狀況，然後就….

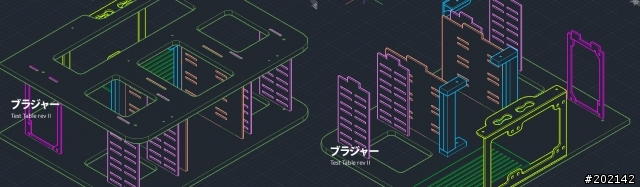

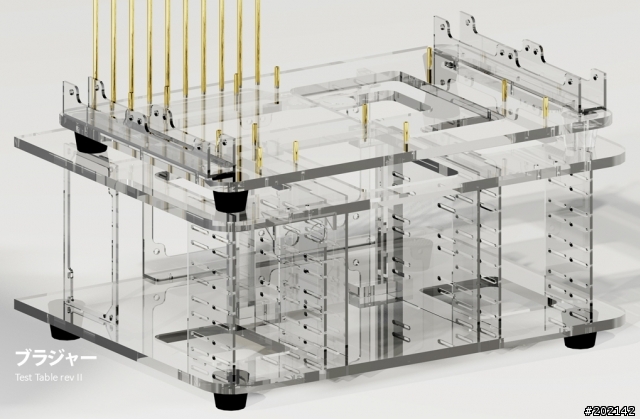

3D模擬圖出來了!!!!!
AUTOCAD模擬3D
圖尺寸確定之後，再來確定壓克力的材料，用了日本進口的透明壓克力，
再來就瘋狂找五金件的階段，因為在做之前有去請教看板店的老闆壓克力攻絲的問題，得到也是得用對鎖的方式將壓克力固定，攻絲會容易滑牙不耐用，但這不符合小弟需求上的耐用及方便組裝阿!!!!所以找了銅件來做崁入..增加螺紋的耐用度…光試材料也就花了不少時間去了QQ
最難找的就是固定顯卡的pcie柱….要找到適合的長度..圓徑…….好難阿!!!!!!!
最後沒辦法還是花錢請人幫我車了一些QQ
好啦~五金件找完了，圖尺寸也對過了，那送圖吧….
五天過去了!!!!
收到之後第一個動作馬上拆開合尺寸!!! YES尺寸正確!!!!!!!!
隔天去買了氯仿回來黏一些細部的零件…還有研究那個銅崁件要怎麼搞….(乾~那個氯仿有夠難控制的…好險手沒抖得很厲害)

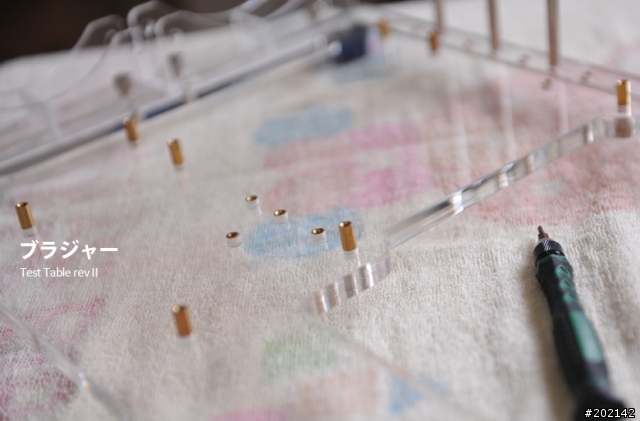

崁銅件
整個裸測架用了48個像這樣的銅崁件，花在這上面特別費工QQ，花了兩天去研究，就只是為了讓銅柱好鎖耐用，我甘願!!!

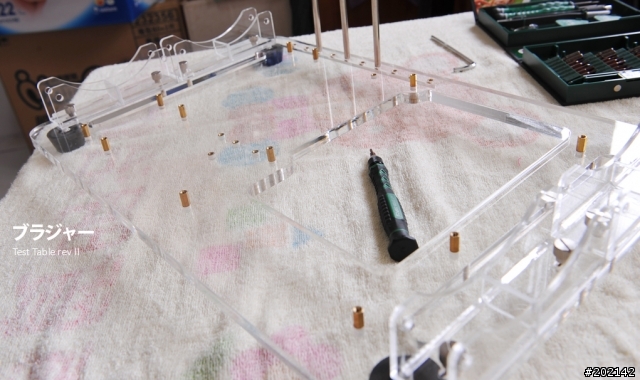

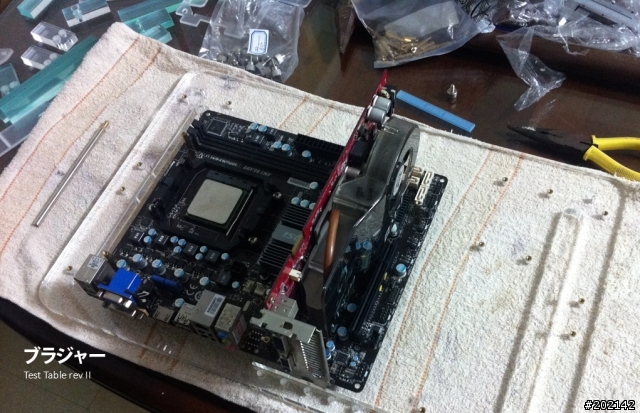

合銅柱位置

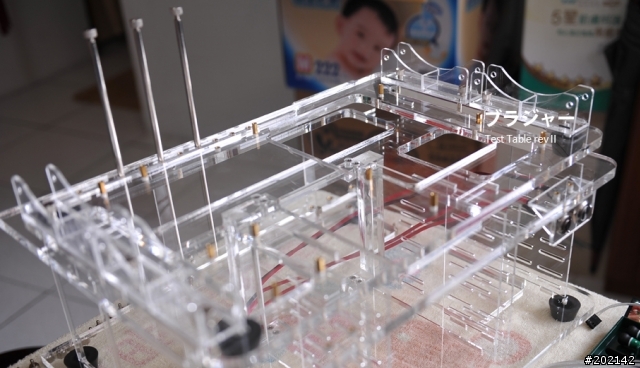

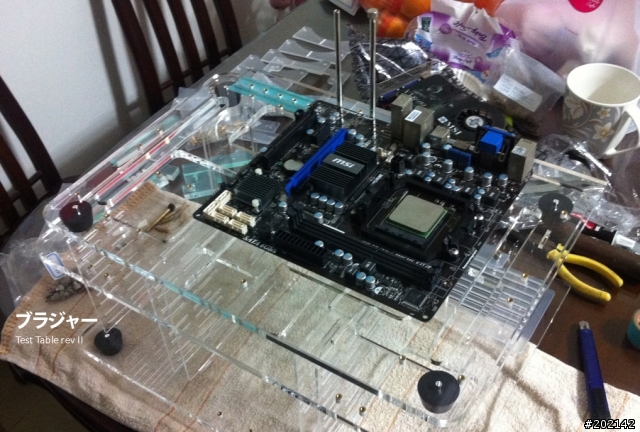

M5螺孔攻絲整體假組
完成!!!! (請忽略那雜亂的背景XDDDD)
主機板層板 (開了一個超大的孔，就是為了要讓塔扇背板好拆，兩側則開了兩道孔方便走線)

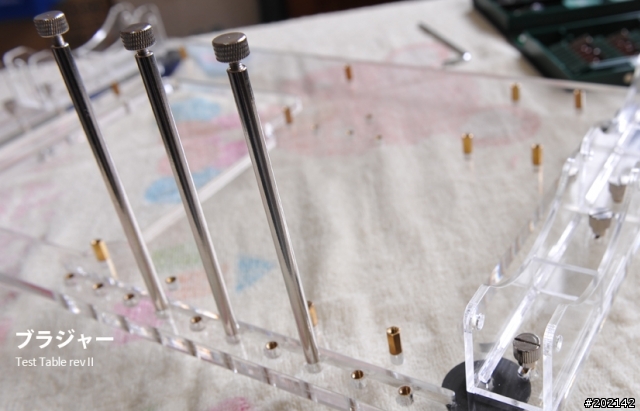

貴森森的訂製pcie柱+手轉螺絲

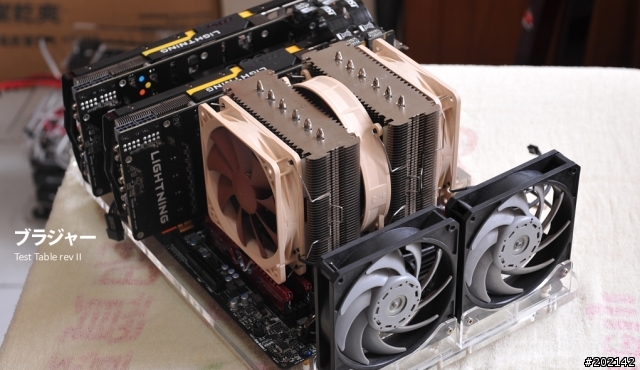

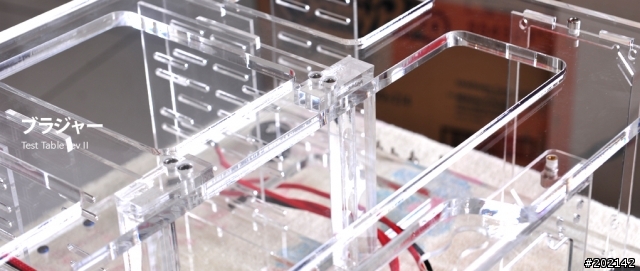

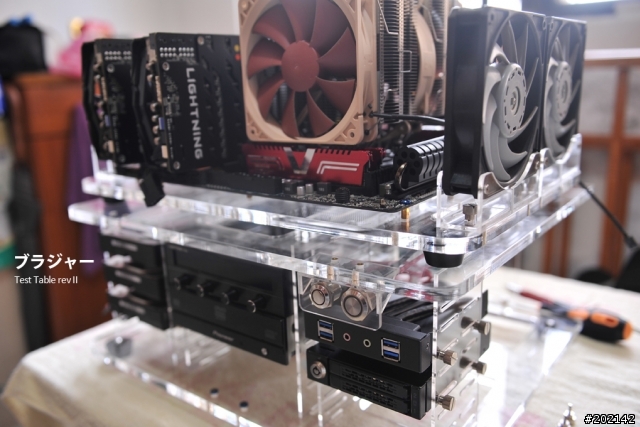

整體

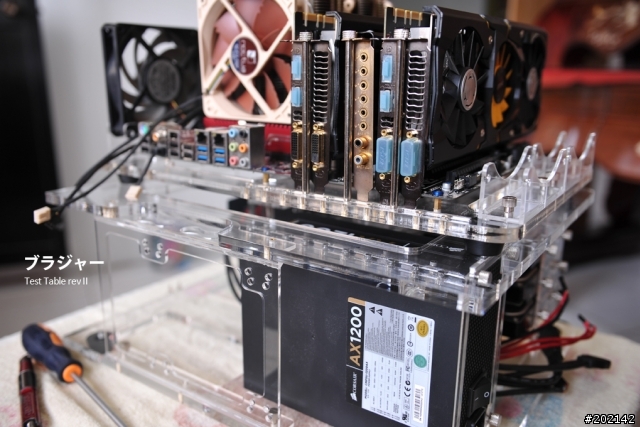

然後就~~~上機啦
硬體有:
1.XL-ATX主機板: MSI大爆炸 X79+3930K+32G記憶體
2.喵頭鷹 nh-d14 掛三顆風扇
3.三顆3.5”硬碟
4.一台光碟機
5.風扇控制器
6.SSD外接硬碟盒 RAID0
7.海盜船AX1200

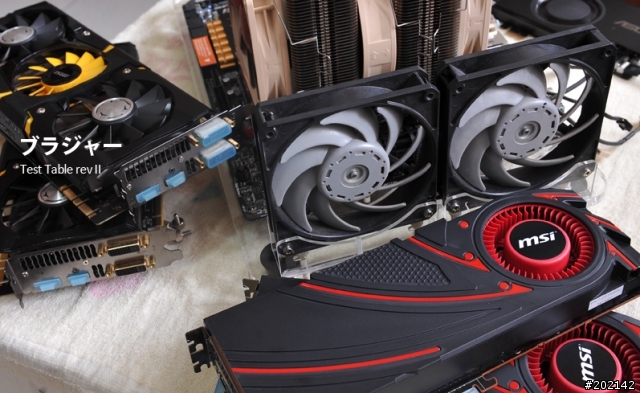

8.亂買的顯卡(等下再來大亂鬥)
N780 lighting *2
R9-290X *2
9.D2X音效卡
10.USB 3.0擴充
11.溫柔颱風扇*2
全部大多都用手轉螺絲固定，除了主板跟重要的地方使用內六角螺絲固定，3.5”跟5.2”的部分以卡筍方式組合。

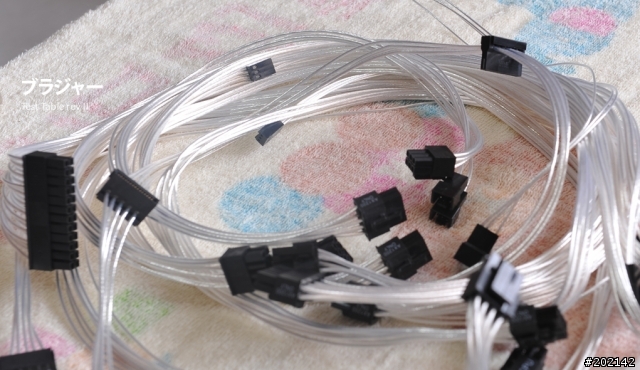

DIY手作鍍銀線

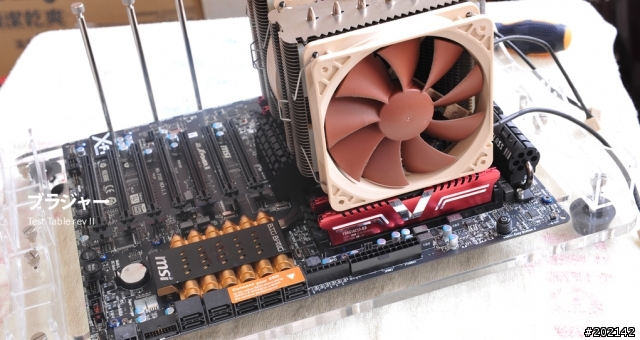

主板部分
卡稱

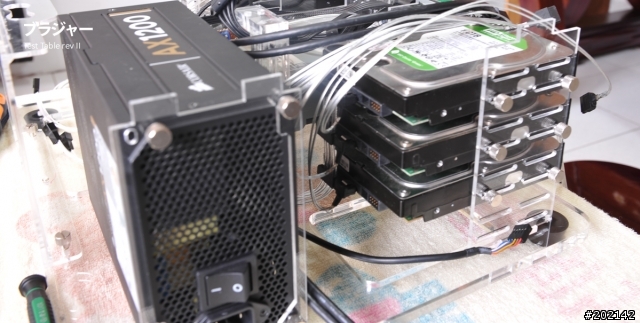

下半部配置，都以手轉螺絲來固定

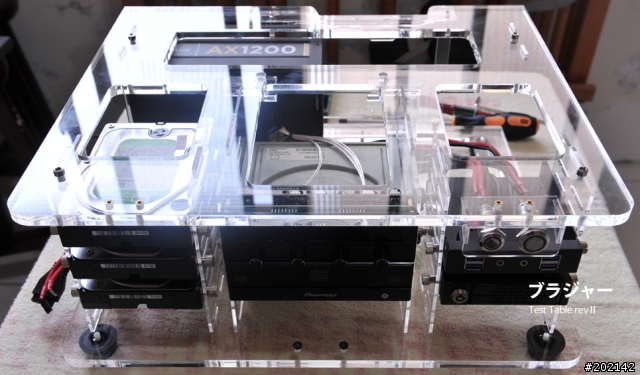

放置主機板層板的位置，多鎖M5的內六角螺絲來當定位栓，下座上方開了大量的孔，為了方便走線兼散熱

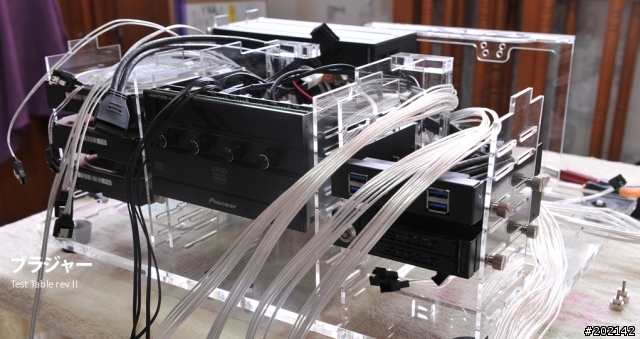

整線

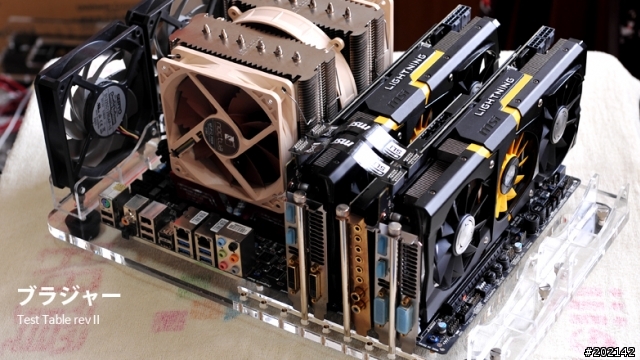

完成!!!!
在主機板兩側可以裝兩個12”風扇，或是兩個14”風扇
背後可掛一副360冷排或兩個12”風扇或一個14”風扇
再來就是開機看會不會火燒機嘍XDDDDDD

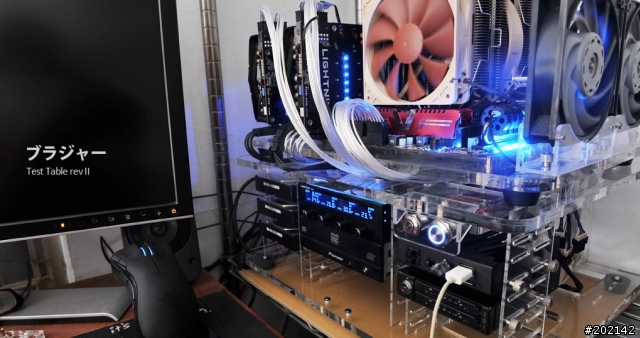

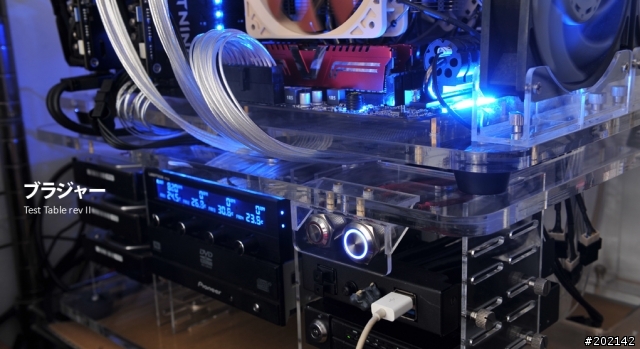

電源帶燈開關及重啟開關兼硬碟讀取指示燈

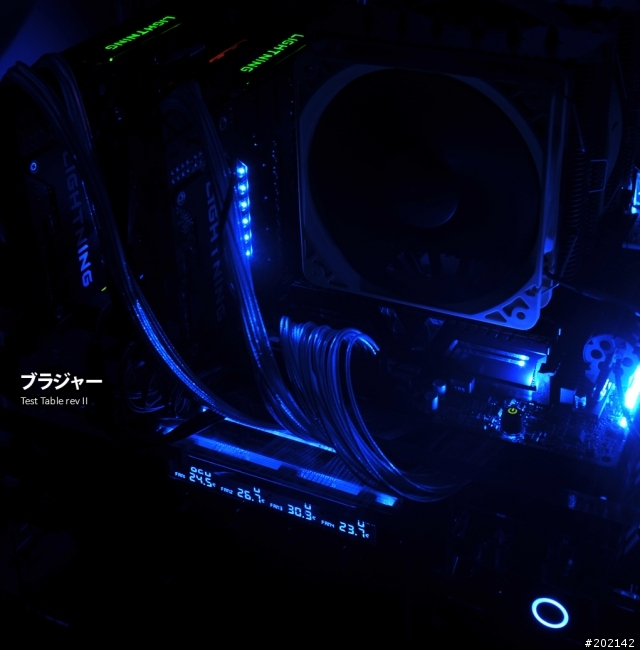

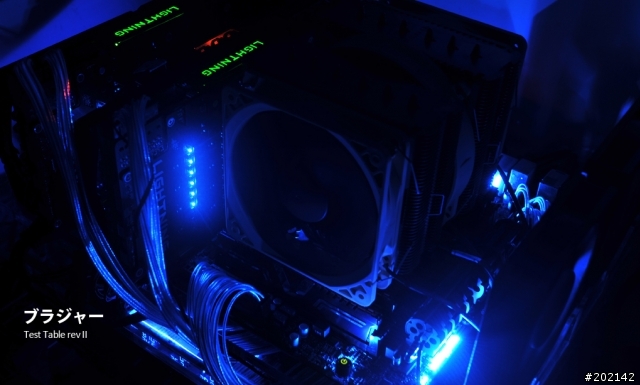

關燈效果
為什麼會做上下層的設計，是因為常拆的都是塔散+顯卡，屬於上半部，下半部的部分通常都比較少去動他，而市面上小弟能見到這樣設計的裸測架好像沒印象，由於第一版的經驗，所以小弟還是把他分成上下樓了，需要拆哪邊就搬哪邊，不用再整個搬走嘍XDDDDD
有人問到說為何要這樣搞，用張墊子或是買現成的來放就好啦??
小弟是自己覺得說，既然是桌上擺飾的一部分..為何不弄個漂亮一點呢!!
老婆看到成品說~這是電腦!?????怎麼跟我想像中的電腦差這麼多哩XDDD (我爽!!)
至於花了多少，小弟不願去想，畢竟花了時間構思+設計加工，至少要把他做出一個標準來就是XDDD
以上不專業拍攝器材為D700+N24-70 f2.8
再來讓N780lighting 跟R9-290X來PK一下嘍XDDD
N780lighting Sli
山豬2014測試 預設為主

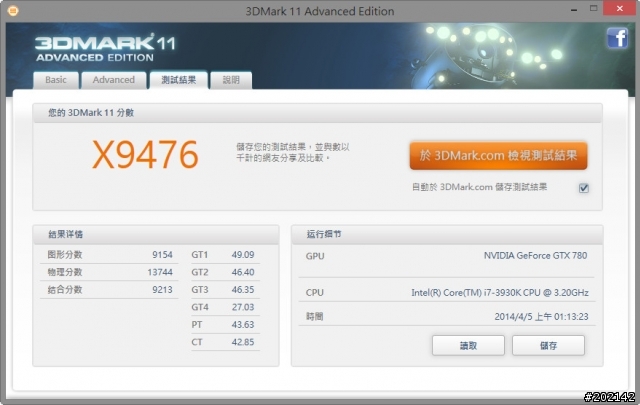

山豬11測試 預設為主

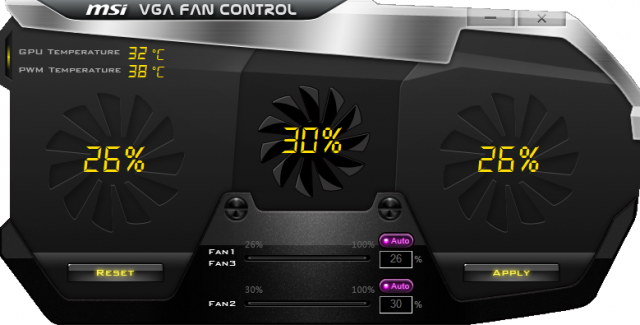

還有這個微星三風扇的控制軟體，蠻有趣的，可以讓三個風扇的轉速不同

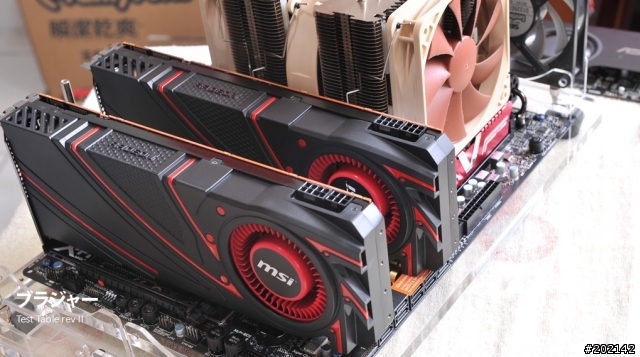

再來是 R9-290 CF

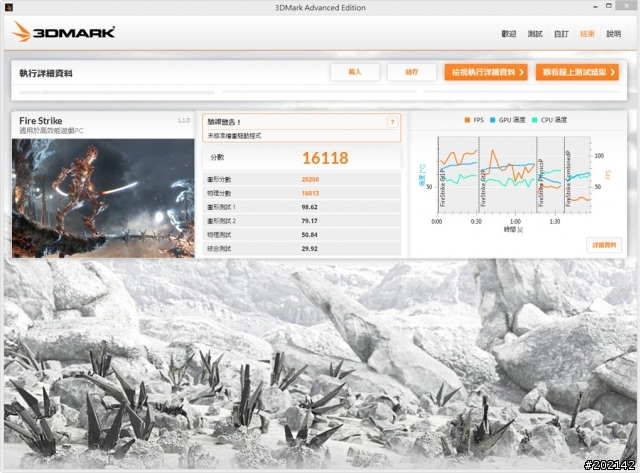

山豬2014測試 預設為主

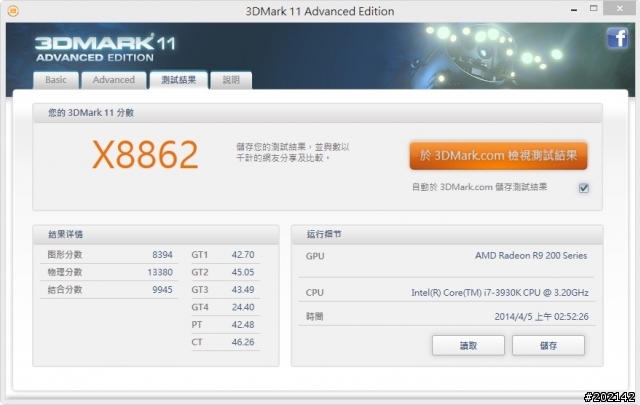

山豬11測試 預設
嗯~~~以上是小弟真的不專業測試及分享~~那個分數看看就算了，這真的不是小弟的專業XDDD

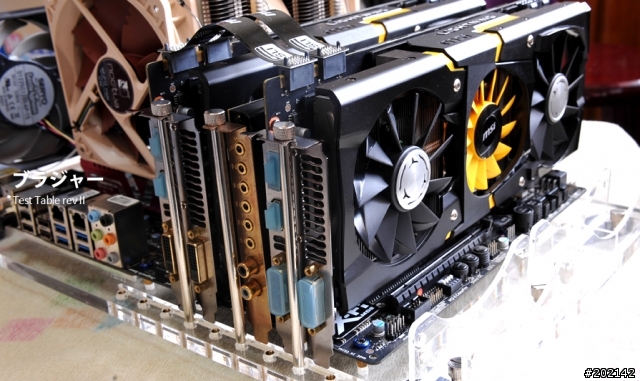

N780 lighting擺出來真的很好看
R9-290X真的有夠吵
等哪天失心風再來敗兩張290X lighting來玩玩吧
多謝各位耐心觀賞XDD
