開關鈕設置在右邊，便利性與否因人而異吧！但不知是不是測試款？這個按鈕按下去的回饋力道有點軟軟的，沒有那麼順暢…沒有那種按下去的快感
上方的多功能面板還多設置了eSATA
側板打開的樣子
側邊設置了二個12CM風扇

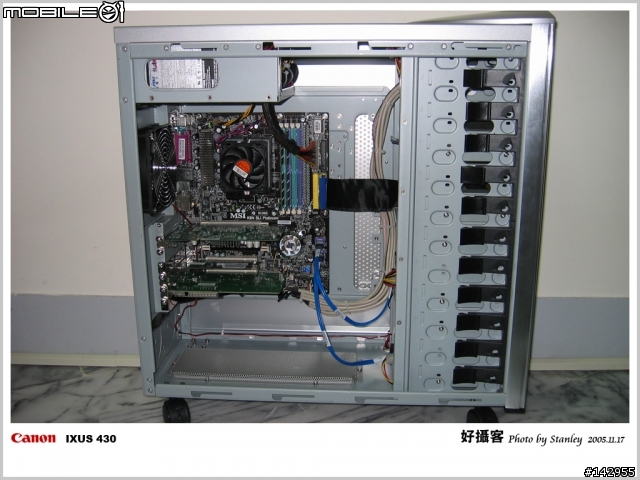

內部空間還滿寬敞的…cpu那邊的板子怎麼還有留散熱孔啊？
再放大看一下ｃｐｕ位置的散熱孔，是可裝風扇的喔
上方2個12CM風扇抽熱風
下方１２公分進冷風，讓內部對流
從下方再看一下（光好剌眼～）
先來試一下這後方ide槽鎖鈕＾＾
壓下去就開囉～
可裝五顆硬碟，前方還有風扇散熱
光碟槽免螺絲設計，旁邊那排可讓你鎖沒在用的螺絲
收納線材扣具，滿方便的，但有點過軟，線組一點的還是會亂跑＝＝
準備上機～
先來拆一下前板，前方的面板有做鏤空設計並加設濾網還滿貼心的
硬碟槽前有進風扇！散熱一級棒＾＾
將前方的鋼板拆掉，看進去真是寬敝…
拆上蓋得將下二張圖的黑色卡旬按下再將上蓋拉起，但筆者實機拆裝時，發現不是粉好拆
將要裝的風扇全部排出來，總共可裝七個，這樣子散熱夠強了吧＾＾有一個八公份沒入鏡
八公分風扇已裝上cpu後方位罝的散熱孔!只能裝約15mm左右風扇，其規格市面上不好找，所幸可用螺絲鎖住
隨機殼還有附一個濾網模組，來裝個ＡＤＤＡ的看看效果如何？
下面一個
上面二個、後面一個
側板也來二個！不是七個嗎？還有一個裝在硬碟槽那喔
小試一下ＰＤ９１５風扇為ZEROtherm再加三顆硬碟，配pioneer燒錄機
上硬碟
裝入硬碟架，四角都有銅柱可扣住硬碟
硬碟滑入時粉順暢，到位時會感覺到卡啦一聲，抽出硬碟時只要將黑色拉環旁的二個塑膠片向中間壓入即可取出
硬碟架還滿穩固的
背面也來一張
光碟槽的設計個人頗愛的，簡單又好用，旁邊還貼心的設計了螺絲孔（左邊那一邊銀色亮亮的）可將鎖光碟機的螺絲鎖在這，到時就不怕找不到囉
裝機完成（沒整線）～藍光好炫目
外觀再拍一下
這樣就測完了嗎？
當然還沒，來換個ｈｒ－０１塔式散熱器吧
什麼 側板會卡到，只好把風扇拆下來
ｈｒ－０１上機未整線前
側板蓋上的樣子
電源反置 整線後（筆者不會整線，只是把線收到 收納扣具中而已）
加裝原廠的三轉四 外觀再來一張
補上二組對流圖，其實溫度是差不多的！為了整線方便！電源抽熱風的電源約高１、２度，另一組側板抽熱風出去的顯卡約高二度左右
總結
筆者不懂怎麼縮圖，為了「有圖有真相」只好用拍的囉，請見諒
筆者實機測試ＰＤ９１５配上ＨＲ－０１加六個風扇再超頻至３．５Ｇ平均溫度在４４度左右，硬碟也在３５～４０度上下，散熱我想不是問題
此款ｃｍ６９０中型機殼配上高階的設計，不管是散熱性、便利性、擴充性…都大大加強，如能克服需打開兩邊側板安裝硬碟線路的問題…相信足以滿足市場大多數玩家的需求！
應網友要求，整線後!之前的板子是技嘉的8i945p 請查他電源線設置的位置有多麼左上角!這次的板子是abit一代銘版 aw8-max HR-01再加上HR-07 整線後看起來是多麼清爽
對流八cm扇小改裝，為突顯他的存在!只有這顆用LED扇 這鋼板不是粉好鑽 鑽洞後還用砂紙磨過增加伸縮的流暢度 邊邊也順便磨一磨了
可自行伸縮長度，可吹向記憶體也可為顯示卡導流
