作者是PCDVD的lancer2001
不過文章裡的圖都不見了
...剛好家裡的PX-716A也出現電源校正錯誤,保固也過了,只好自己看著文字硬上了, 沒想到還蠻順利的
就順便拍個照上傳,以後要修理也有圖好看
首先將迴紋針插進退片孔,退出托盤
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-753d3090b2bed3ddd032758740b643e5.jpg)

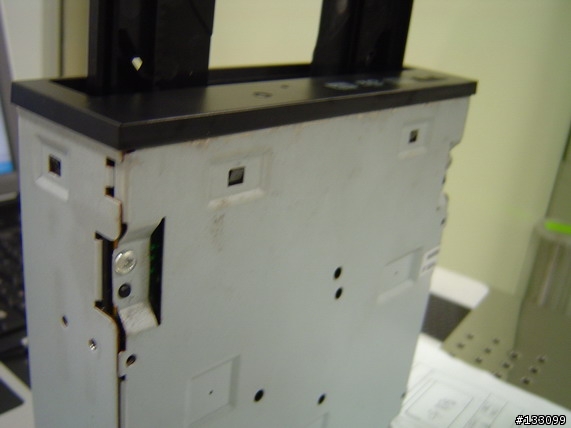

壓下四方型洞裡的四個卡榫後把前擋板拉出
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-4afee6c048580a55e0c7dfd814addcbb.jpg)

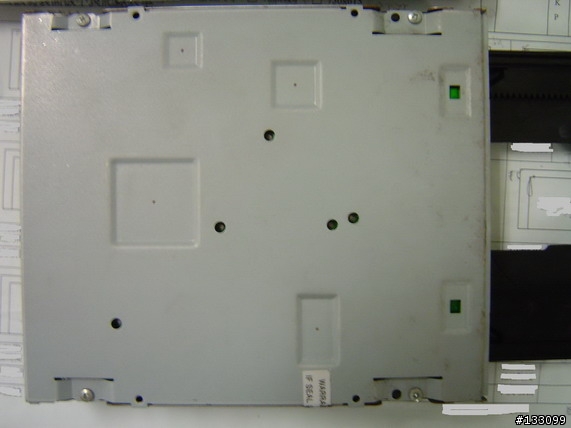

卸下四顆螺絲後拆下底板
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-773f303b9ebd0765b266721be0397eb3.jpg)

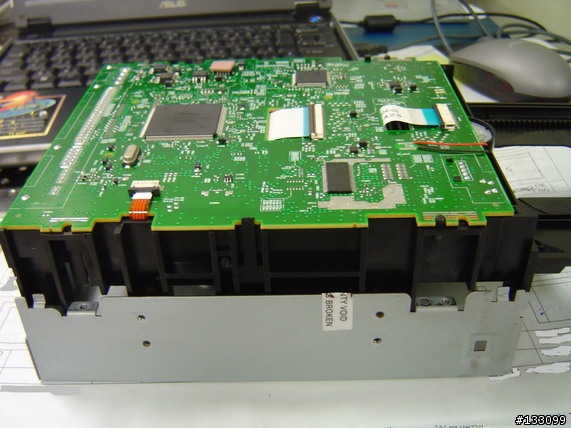

本體與外殼分離
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-8af3af11f787753226d7cf9d4c06da16.jpg)

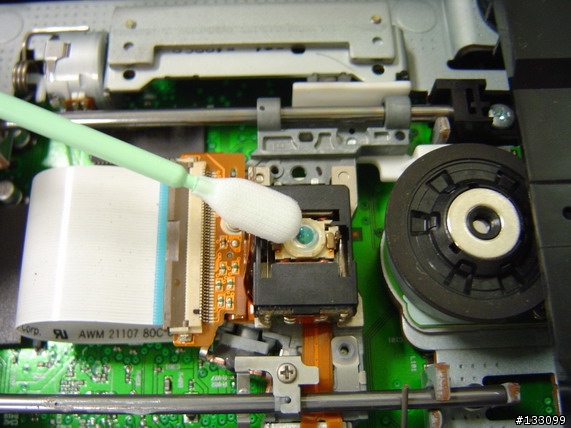

既然都拆了順便翻過來清一下雷射頭
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-3372269a3b8a0f1b5540f71a90903a7e.jpg)

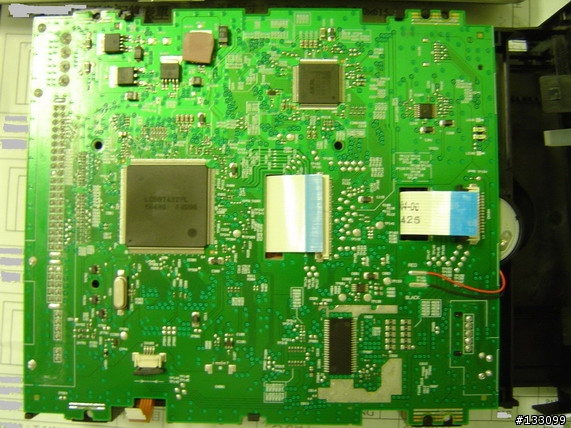

小心的退開卡榫,把三條排線拉出來(真的要很小心...我一失手就弄斷兩根
)![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-90c46e8cf16b1d6c3ef4f8bb865e3a56.jpg)
電路板邊邊的卡榫拉開就可以把電路板翻到旁邊了
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-d48453aaa2d3f8823226530cd0f438e6.jpg)
要調整的就是中間兩個可變電阻,螺絲用十字起子慢慢的轉
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-4a9ccabcff275fb2b082b1481f172de5.jpg)

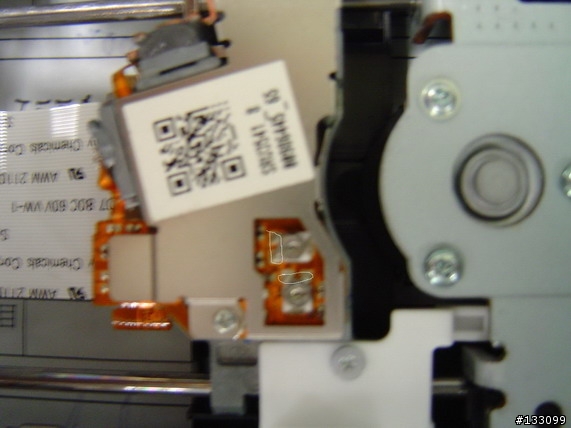

用電錶量測這裡,上面的是CD,預設是350歐姆,下面是DVD,預設是275歐姆
![[分享]Plextor PX-716A電源校正錯誤調整](http://attach.mobile01.com/attach/200706/mobile01-c12eb1f75ece41a4348517809f599aa7.jpg)
調整完步驟反轉裝回去就完成了
明天再來拆另一台完全讀不到的PX-712A......希望也能順利救回來
