從沒有過發一篇分享文
第一次寫過才知道這樣的一篇文章蠻費心力的說
給所有發過分享文的大大鼓掌加油囉...
話說這幾天台中的雨一直在下
星期五更是下的不像話
中港交流道那邊還淹水淹到膝蓋
心中的OS是:不會吧~~~我的534會不會因此進不了台中市
還好在晚上9點多時管理室要我去一趟
嘿嘿嘿.......
外殼的部份承襲以往,把內部的狀況大略陳述的一遍
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-dbcabcc9ce4292f8f6f7ef0cbc71bb29.jpg)
本產品有符合RoHS的規範唷,雖然說圖有點糊掉了....
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-ad345e37c7f55c1376358ae4c2681155.jpg)
產品也可以搭配Power出售,不過小弟沒有搭就是了
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-93d7e8ea20ec7da4952cc7491503899a.jpg)
免工具安裝也特別註明
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-53c6f3b25198516ecd2158e5775b8ce6.jpg)
包裝後面也有把產品特性寫一次,當然設計上著重的對流設計也寫了出來
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-7f6e72597696a21116544710fa150567.jpg)

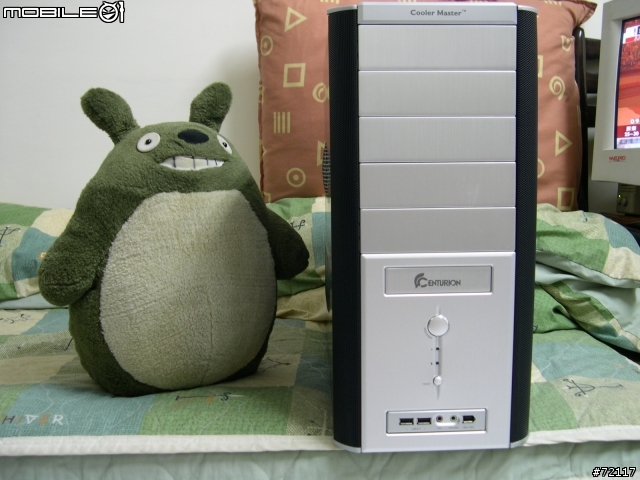

接下來我們請龍貓來介紹一下下.....
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-b8ad9e166a5b633fd1201908538a1e1b.jpg)

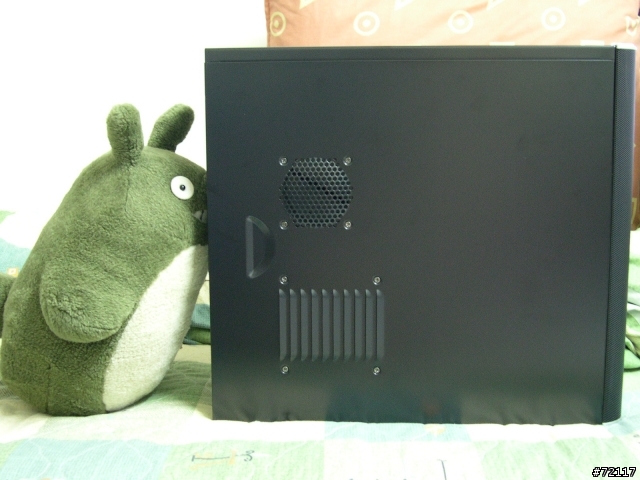

在龍貓先看看裡面的同時,我們看看側面吧,側板下的散熱口內有個12cm的風扇,不過等等我會把它拆下給前方用
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-401e3c42eb0cce03cdcc95d1540a4e41.jpg)
後面的部份,風扇已內建一個12cm的在上面了,當然這個基座可以選擇裝8,9或12cm的
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-e92434817c3438875bb36531562fca3d.jpg)

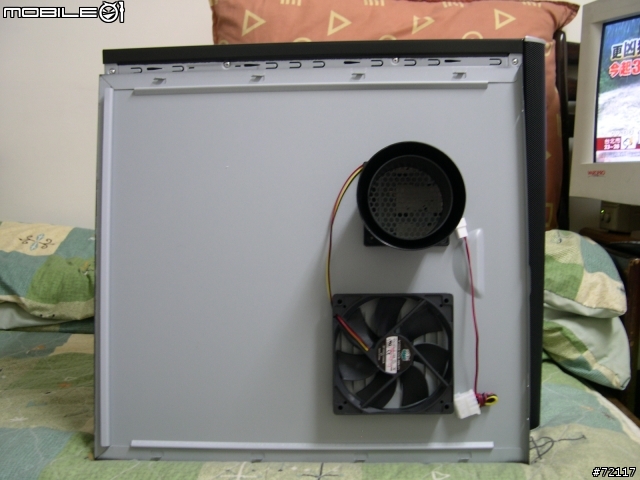

側板內有一個導風管跟剛剛提到的12cm風扇
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-0f53cbafb558b532ec03c1a1b2c5710b.jpg)

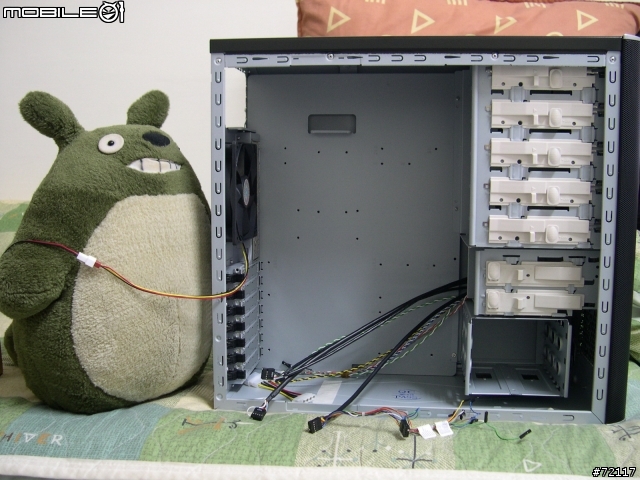

現在來看看裡面
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-ae32a2950e2e211fda551665e7f4c291.jpg)

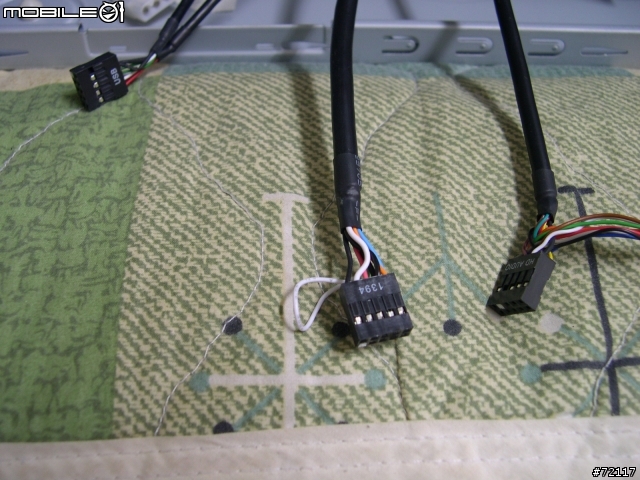

1394,USB跟前置音效插座都整合好了.....
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-9660e8c1065b8870587c57b81eb94f2b.jpg)

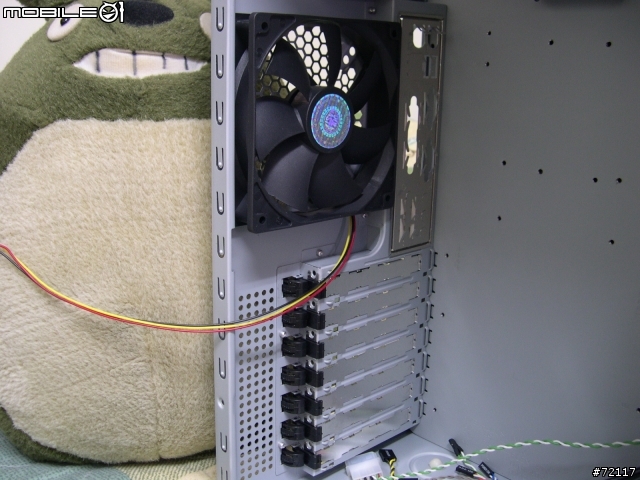

後方的12cm風扇跟免工具拆裝的擋板
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-db815b6a500fb2e3bf09a9c8c7adeae7.jpg)

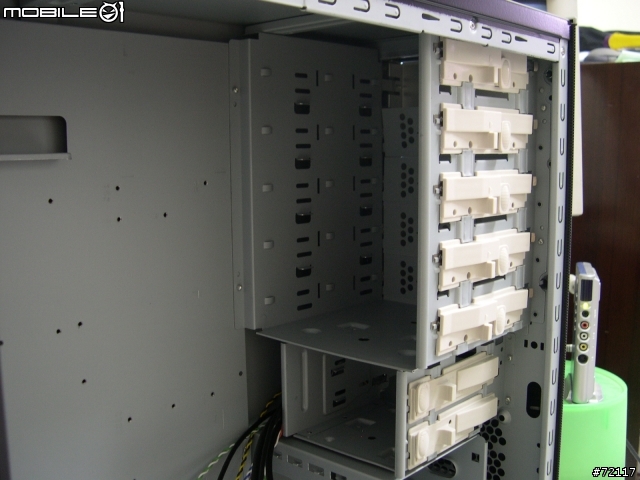

提供了五大兩小的設計,不過遺憾的是最下面那個小的.....只能放HD....原因等等說
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-5e3b59206a9d6269f703af7495c2540b.jpg)

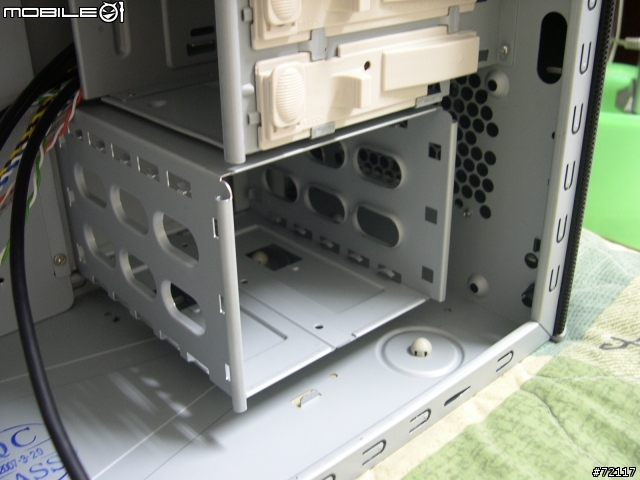

這個硬碟模組很有意思,為什麼勒
因為它很難拆
小弟摸了半天才知道說原來HD拆裝有另外的滑軌可以用
不然要是看到這個模組的拆法可能會崩潰......
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-37011aa13061eb28ecd32f9e93a0908e.jpg)
請先看看囉

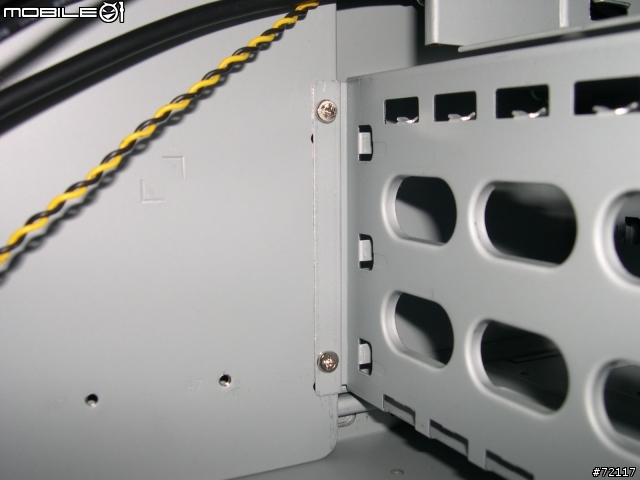

![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-164a0a1b20d487be71b0ea07fa15af6d.jpg)
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-cffd539914bedc6bdf151ea66638f3fe.jpg)
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-39390c87a00dd476042dbf6430a72458.jpg)
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-f0734f79890911be53ac019fded78b32.jpg)
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-3ccd1b67589e0f58e2864b4c9c2d6b22.jpg)

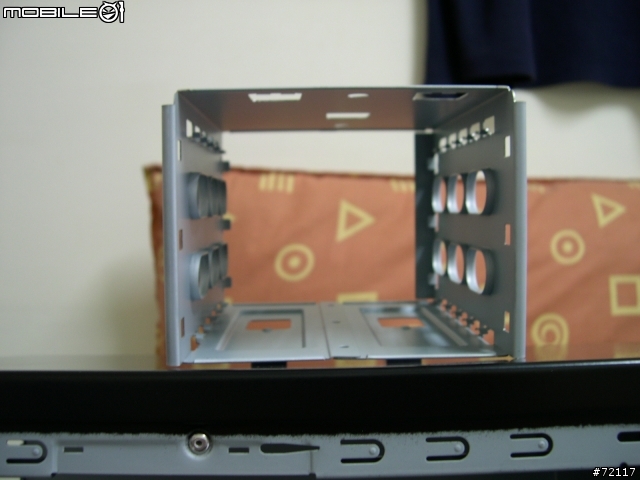

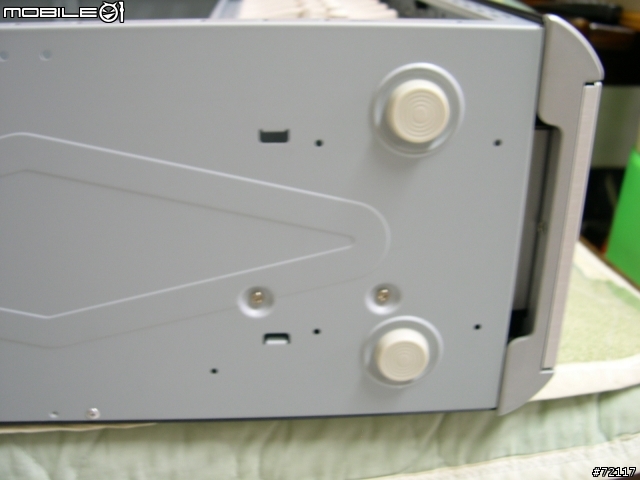

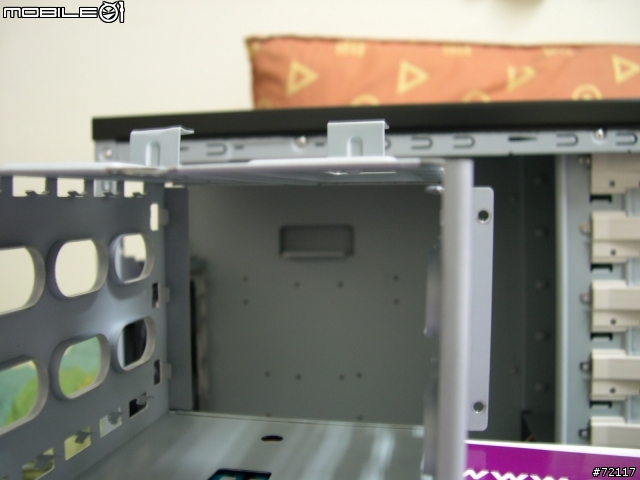

看不懂沒關係,小弟解釋一次.....
這個模組透過七個點固定
換言之這個模組的兩個下方鎖點是要在機殼放倒後才能鬆開
電腦要停機才可以拆
很擺明的就不是個活動設計
而小弟拆下的主因是方便裝前置12cm的風扇囉
不懂的話請舉手....^^
深度的話,小弟的手長度為3.7公分左右(參考值)
蓋上側板後應該有空間容納SATA排線
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-5563d438b146bcf7500c672bfc6f769e.jpg)

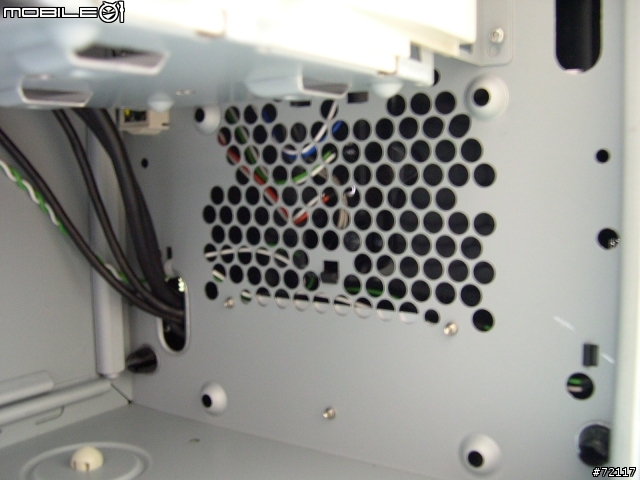

前方12cm的安裝處
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-1eb2cb5b76d313ae4c7e11792daf9fa2.jpg)

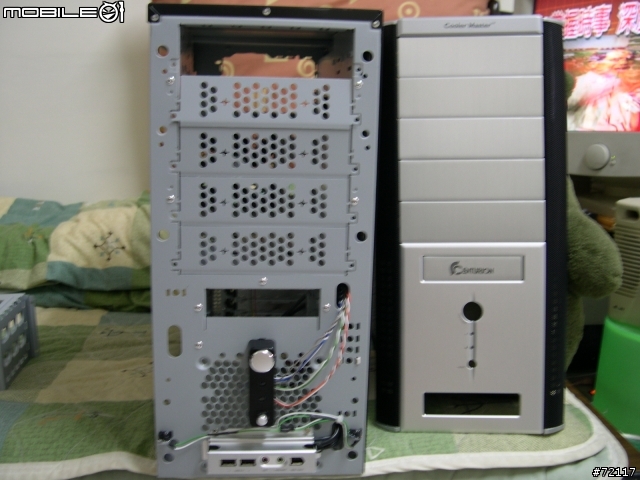

前版拆下後的樣子
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-4c2cc38c4dd89759363d54bd534dbc40.jpg)
圖中可以看到只有軟碟機的部份有對外開孔
所以說前面講到的"五大兩小中最下面那個小的"
其實裝不了東西
放線好了...

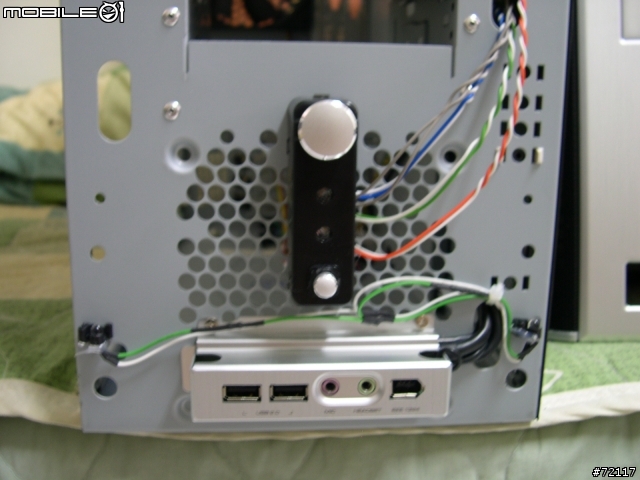

開關與reset鍵
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-2035674e20b7966e0571f062c04b292f.jpg)

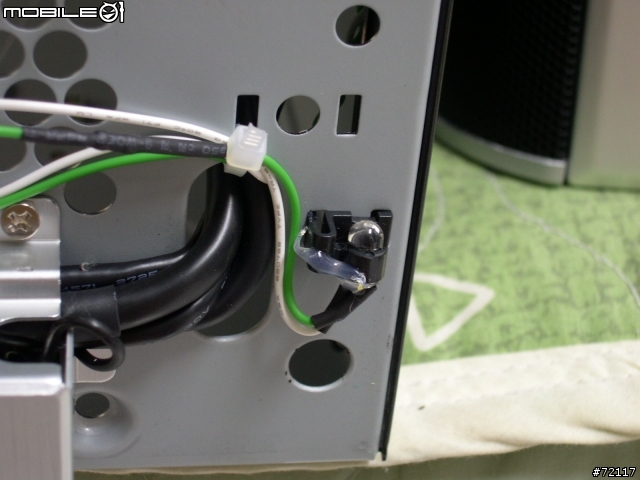

開機時會亮的地方,藍光的LED告訴大家它現在醒著
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-0947eeabd40c7858f8f45f2caa0cf92a.jpg)

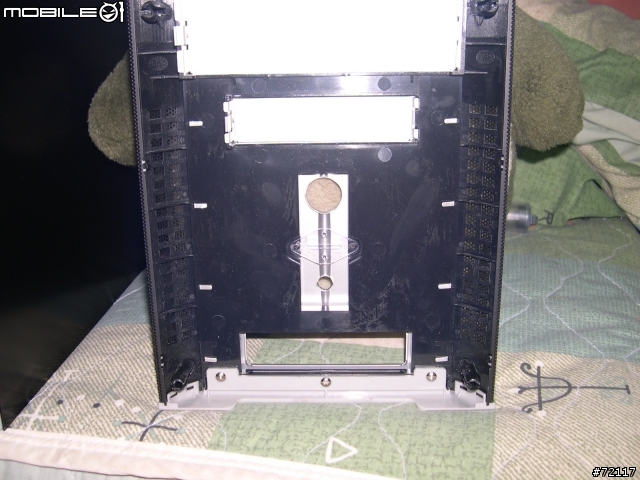

前板拆下後,可以看到沖孔的地方,剛好就是機殼下方1/2高度的地方
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-cf09c4bc68941c86ddbff23e8585ca8d.jpg)

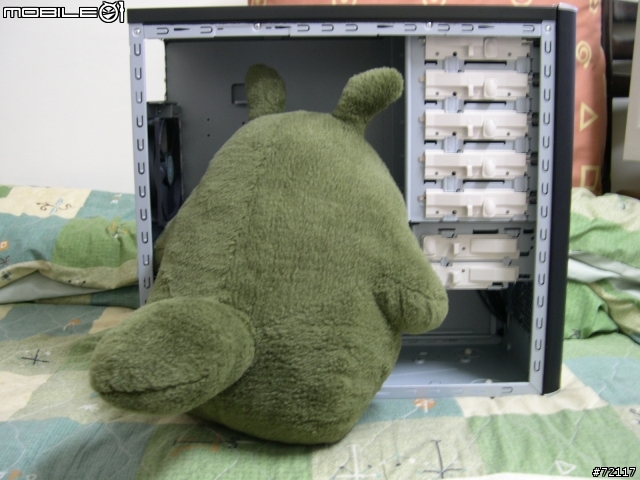

龍貓也要看看裡面的樣子
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-16234d24f00cb42e01252b9d3f695a5a.jpg)
顯然很滿意....不是啦
整個大概就是這樣子,免工具安裝發揮的很出色
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-9f8536f0b621b805fb5937091aa0613c.jpg)

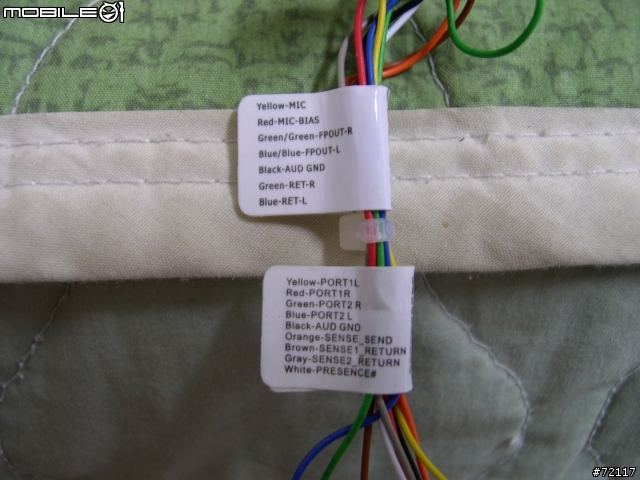

線上有說明,大略把線的顏色種類都寫出來囉
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-7abc3f8742c155c60870b1f6f3d2201d.jpg)

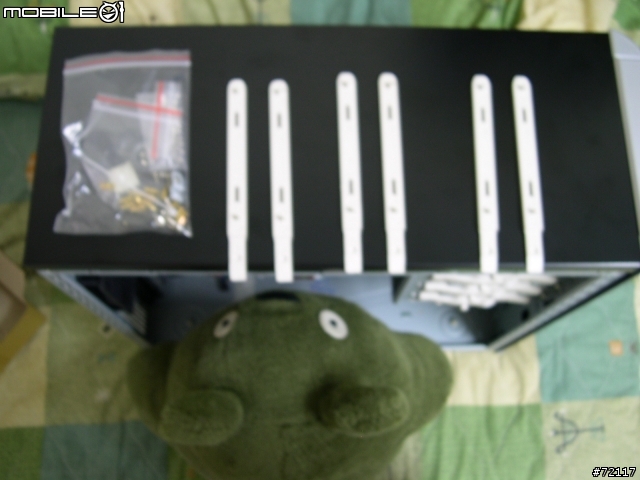

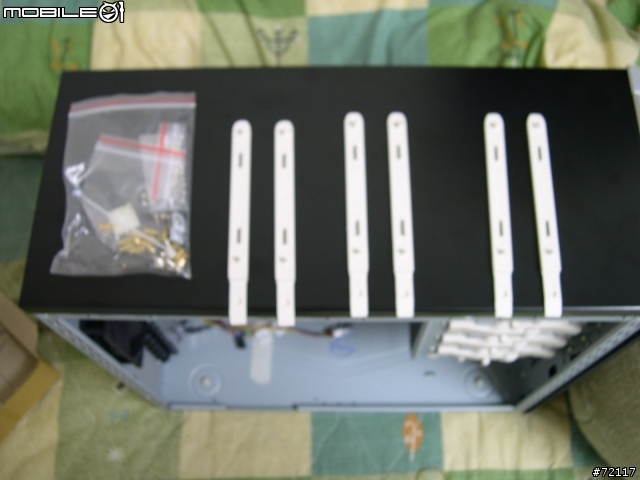

這個勒...就是硬碟固定用的滑軌
一個HD要用到兩隻
所以說呢....剛好就是硬碟模組的最大安裝數量
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-70b212b8fdef21334340ee02f4e17621.jpg)
龍貓還在看....
![[分享]雨天中最欣慰的禮物 CoolerMaster Centurion 534 plus](http://attach.mobile01.com/attach/200706/mobile01-20e9a25baa626f267df660e6a3a431ea.jpg)
--------------------------------------------------------------------------------------------
目前內部的元件尚在添購中
所以還沒有組合...
不過剛剛提到的側板風扇有個問題就是
裝上去以後會壓縮到PCI-E卡的安裝空間
例如撼訊的那張X1950pro AC風扇版的顯卡便是
所以說側板風扇要不要拆下來拿去前方用
或是保留在添購一個12cm的風扇
就端看各位的智慧囉
簡而言之.....未滿2000元的選擇中
小弟覺得這款算是蠻超質的
(個人覺得啦)
第一次發分享文,而且剛剛發到一半還按錯就發出去了...
我要學的地方還很多勒.....
謝謝大家囉...
