先介紹我為何要改裸測
因為舊機殼外層的不織布髒了~沒辦法換又害怕內部散熱不足~!
溫度有漸漸降不下來的趨勢加上機殼上的耳機孔生鏽有短路情況只好換殼了

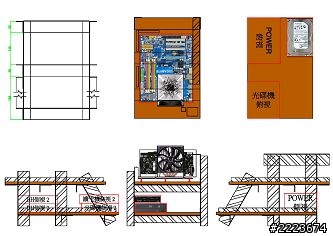

設計圖及放樣
舊機殼外面
機殼內部
CPU散熱器有1.6公斤如果我沒記錯的話,自製支撐腳架以防主機板變形
由於CPU散熱器太大~只好挖孔自己改裝外凸~也沒辦法再換不織布了~被我黏死~!
廢話不說~正文開始~!
裸測架的開關總不能隨便
材料~
2個無斷開關+POWER指示燈(採用DC12V直接接POWER)+HD指示燈+單心線3組+盒子+扭蛋公仔(???)+搖頭開關
盒子沒錯就是麥當勞的玩具~姪子玩到不要的>"<
http://attach.mobile01.com/attach/201305/mobile01-e091931b661d7de77526339d13a1dade.
初次測試~~~成功
還可以換公仔
後來發現LED燈太亮晚上如果再跑BT應該會睡不著加了搖頭開關
內部線路
這隻公仔懂的人應該知道她內有LED燈不很亮~剛好又是DC2V把內部電阻拔掉改成HD指示燈
開關總算完成了
下面加裝固定用的螺絲
懶得計算主機板在木板上的孔位~所以拿朋友不要的老機殼(因為那個機殼是ATX尺寸的)
噴上黑色的漆
等了好多天終於有空去拿我定的材料一堆萬能角鐵了
PVC貼皮木板
萬能角鐵含配件
左側
右側

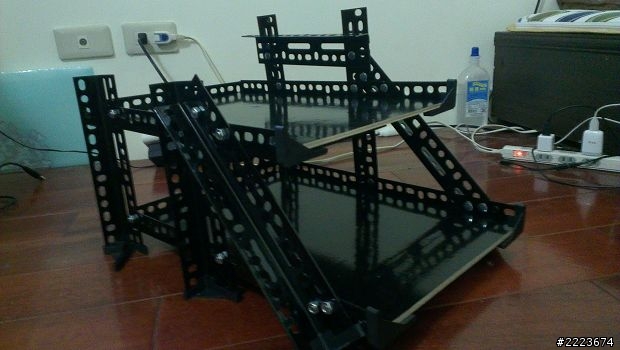

初步組裝完成
木板挖孔上銅柱
位置擺放測試
從下層跨區域的電線~都上捲套蛇管
讀卡機固定
紅紅的是魔鬼沾束帶 多餘的電線可以擺上去
擺上桌子~好大一組
完成了開機測試~望機跟大家介紹~其實小弟本身也是海賊迷尤其是橋巴(>"<)~多餘的地方放公仔剛剛好~!
可以關燈的搖頭開關家記得嗎~?
謝謝大家的觀賞~~這組裸測架真的很大組所以叫做坦克~!
請大家多多指教謝謝~!
