採用rossbug大建議的，以顯卡PWM訊號接出來做控制

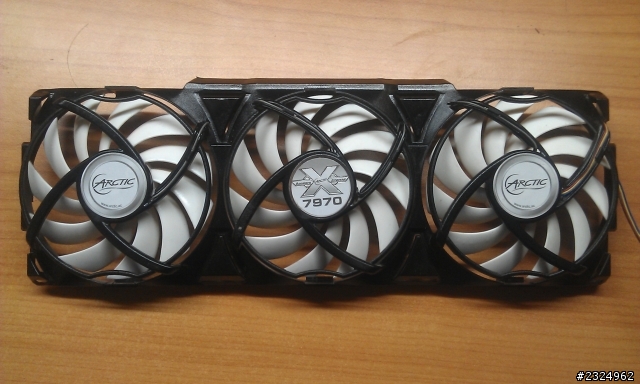

第一步當然就是拆顯卡

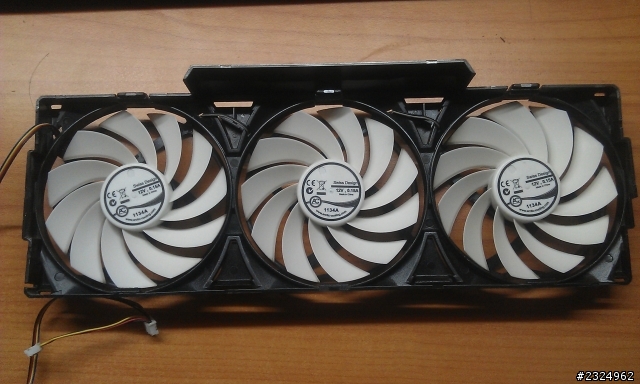

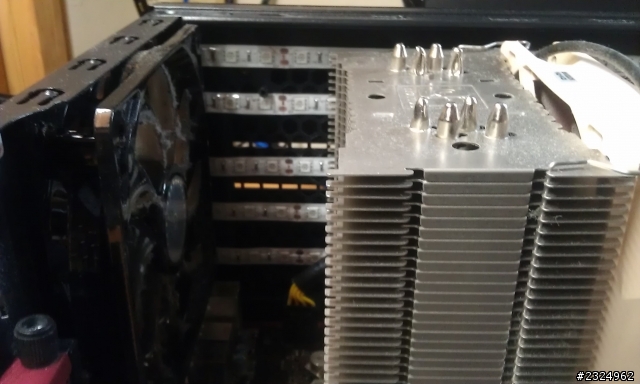

都拆了，順便拍一張，清個灰塵

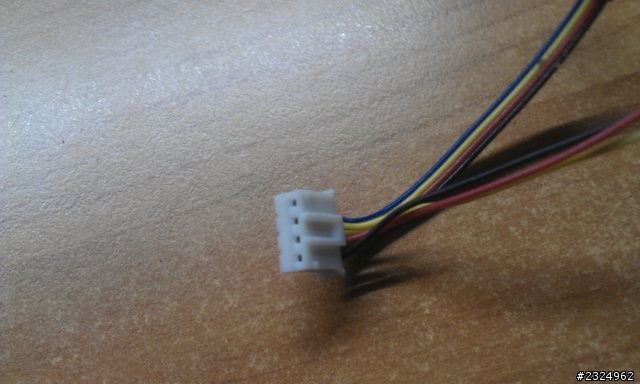

風扇接頭，JST 2.0

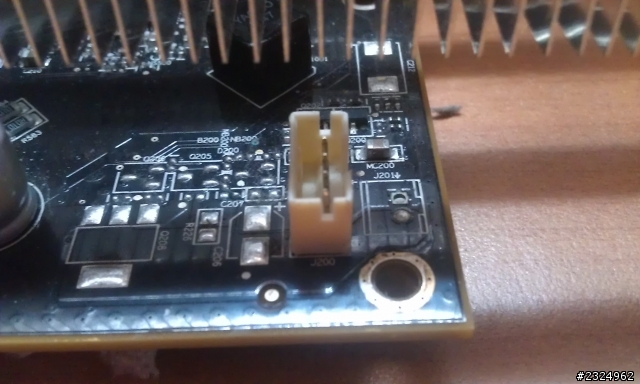

顯卡上的插座

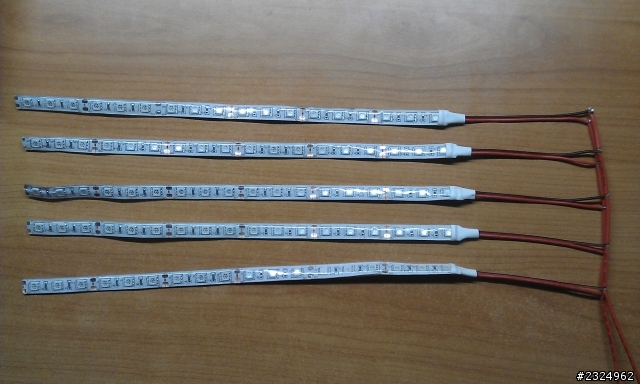

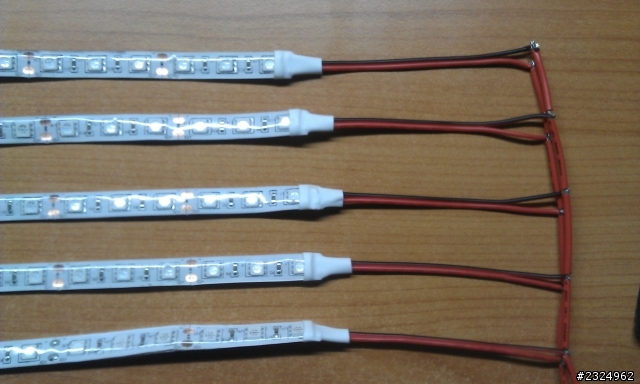

5*30cm燈條

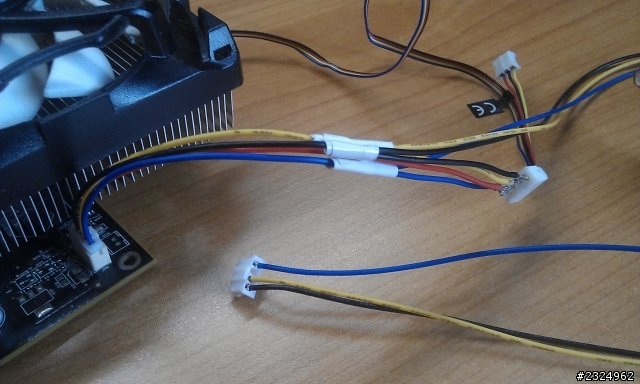

加工完的1轉2插座

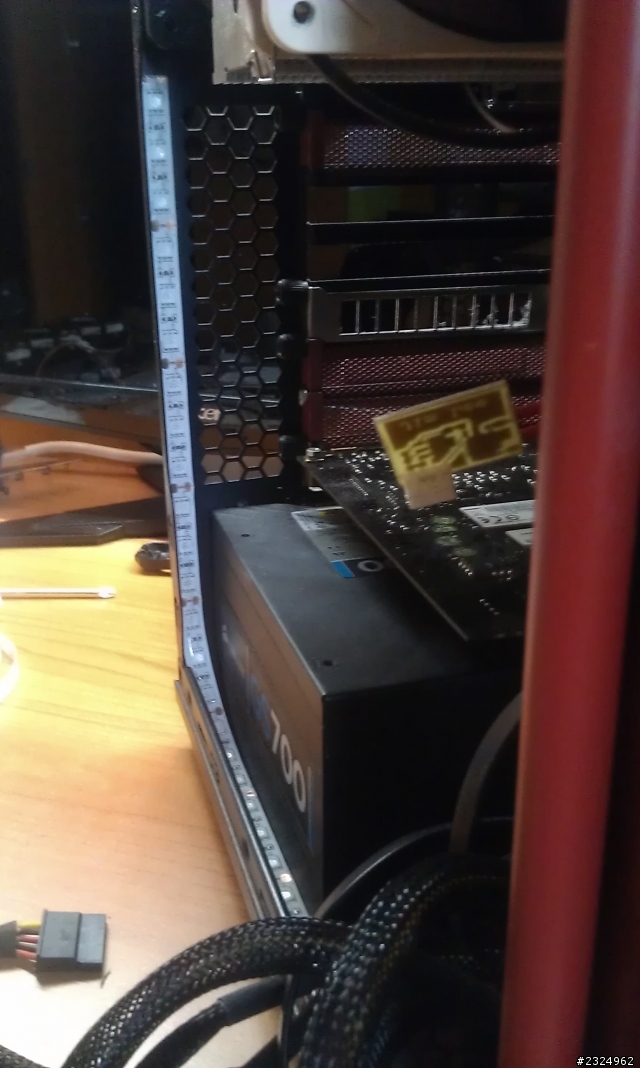

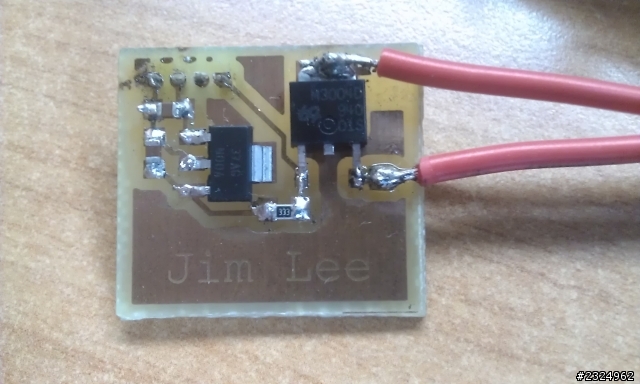

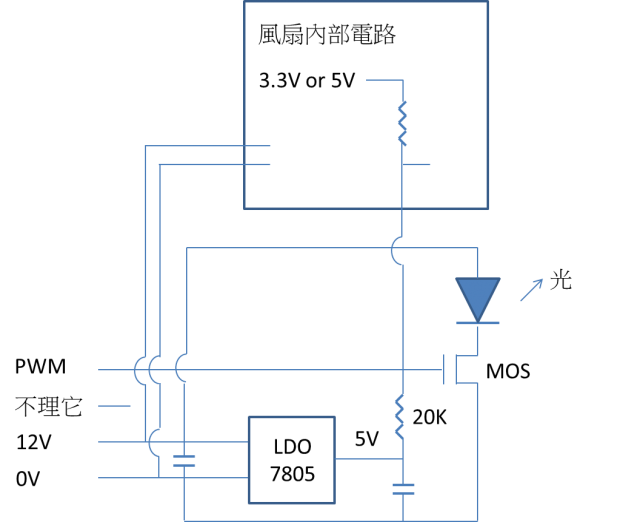

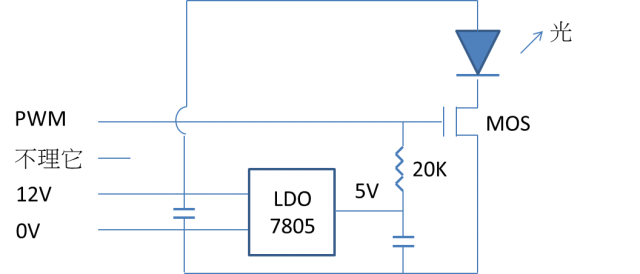

由rossbug大提供的電路圖洗出來的電路(約十元硬幣大小)

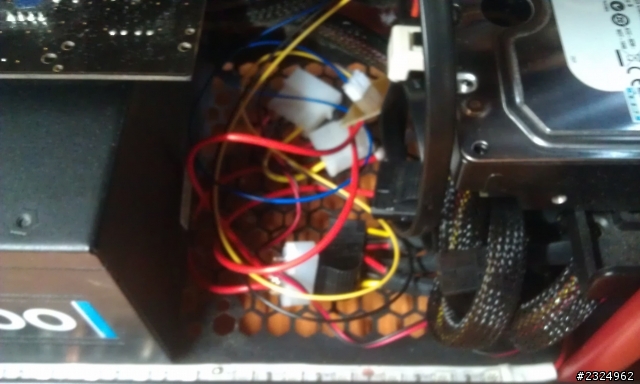

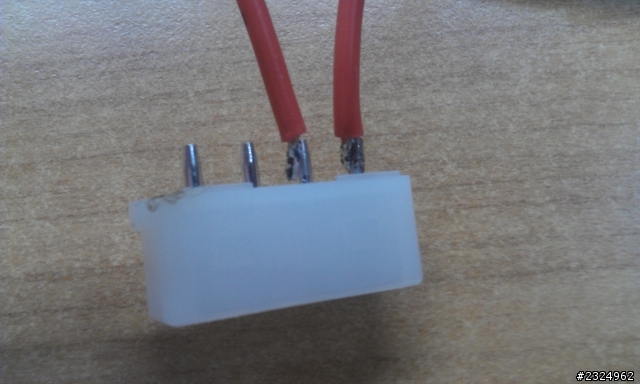

MOS地方的電源是大4pin提供

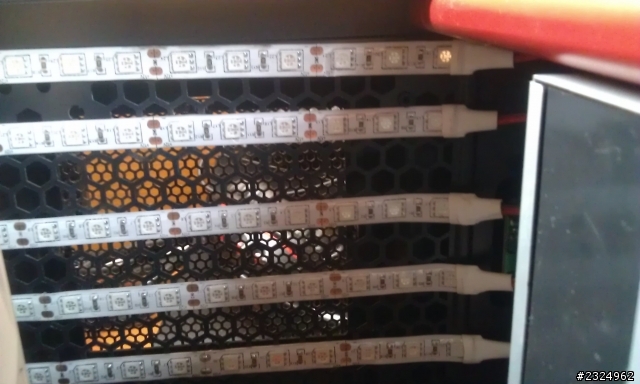

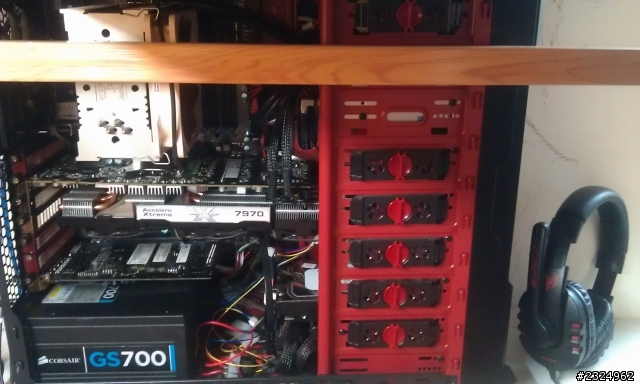

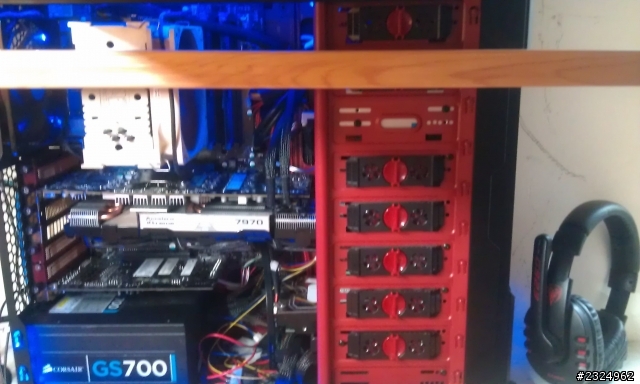

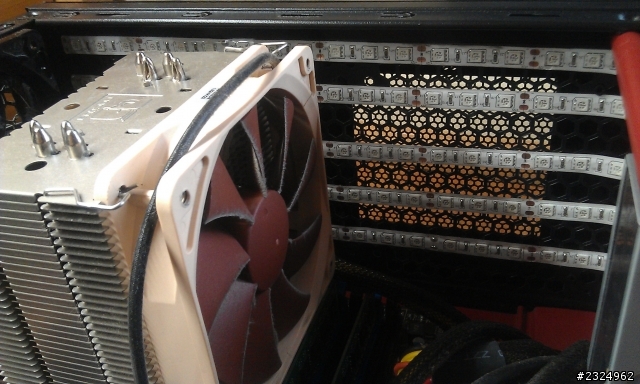

在桌上上機完的照片

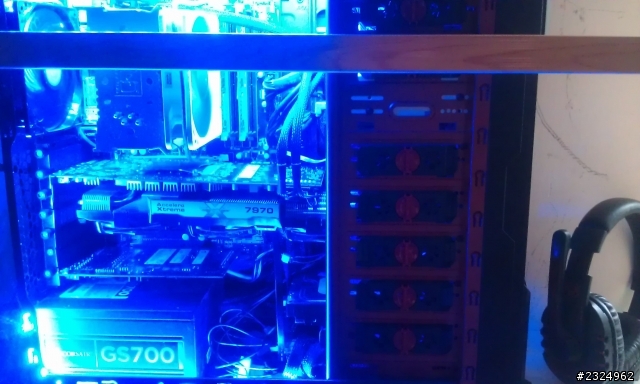

開機照

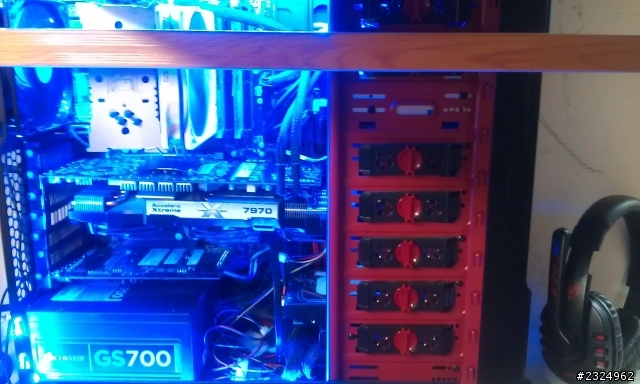

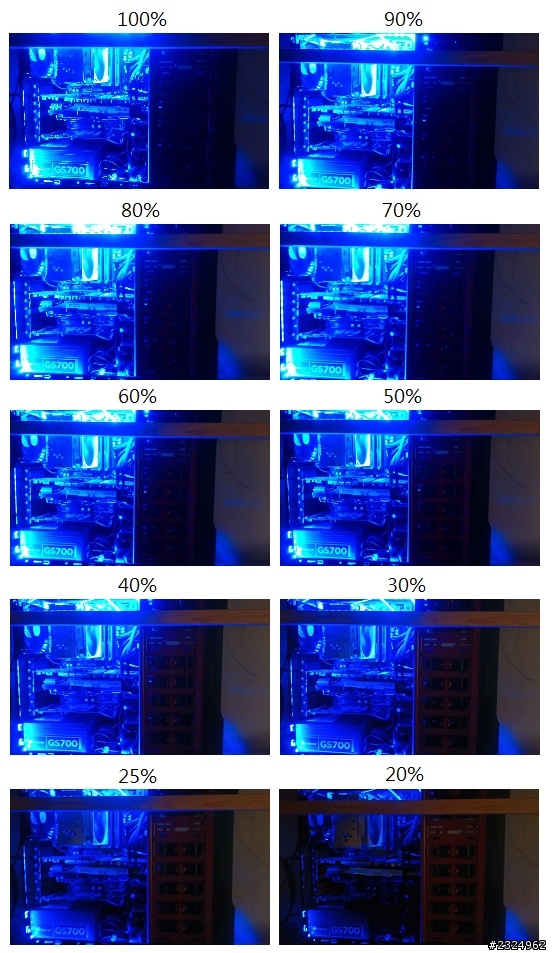

最亮(檯燈:開，關)

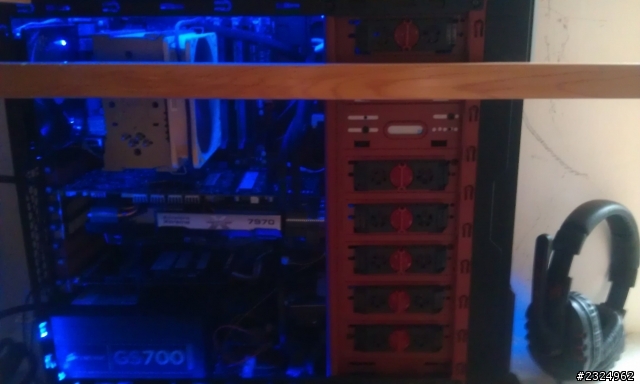

最暗(檯燈:開，關)
現在房間還不夠暗，等晚上再補圖片
整個東西做下來花不多錢，還是燈條最貴
燈條：490 (5*30cm+1*60cm)
線材插座：39 (JST2.0兩對+7支接腳+2m電線)
電子零件：25 (1uF*2+33.3k電阻+LDO7805+大功率MOS)
做出來了才知道不簡單，雖然這是一個很簡單的電路
