Micro ATX 機殼的新選擇 - 自製百元機殼

主機板 All In One 越來越普及,
內建音效、顯示、網路已足夠大部份的人使用,
有些甚至還有內建 Wifi 的功能。

不過能夠符合 Micro ATX 主機板的機殼通常也都不會很小,
而且價格也不便宜。

無意間逛99賣場發現一件好東西,就是細孔藍。
具有好切割、螺絲孔、散熱的功用。
經 lccw 高人的指點,要選用耐熱的材質,剛好我買的是 K640 型號的,
是 PP 材質可耐高溫 100 度以上。

Micro ATX 機殼的新選擇 - 自製百元機殼

再來就是把邊邊切割掉,開始動工。
把所有的零組件都塞進去吧~

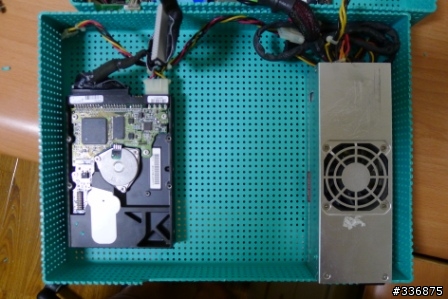

一邊先放 PSU、硬碟,PSU 通常是需要特製的,我是去買一個浩鑫 PSU 含運三張國父。
結果發現 PSU 是 20 Pin,主機板是 24 Pin,還好 20 Pin 可以接在 24 Pin 插槽上,不需轉接。
Micro ATX 機殼的新選擇 - 自製百元機殼

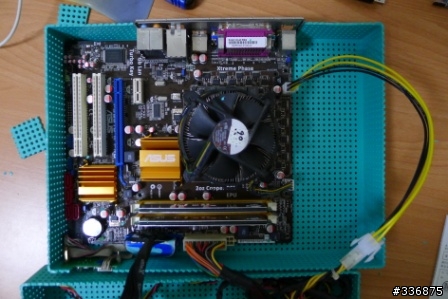

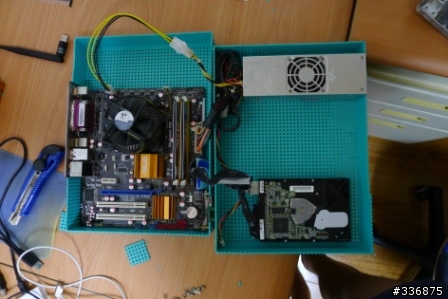

另一邊在放主機板,Micro ATX 主機板有 4 個 DRAM 插槽的應該是會放不下,
選擇 2 個插槽的會較剛好。
Micro ATX 機殼的新選擇 - 自製百元機殼

把線都接上。
Micro ATX 機殼的新選擇 - 自製百元機殼

再來就是要合體了

經 lily11533 高手的建議,
我把連接片裝在裡面,因為我切割的不是說很工整,所以不好鎖,
換長的螺絲重新鎖上後,滿意度有提升了不少,感謝提供建議。

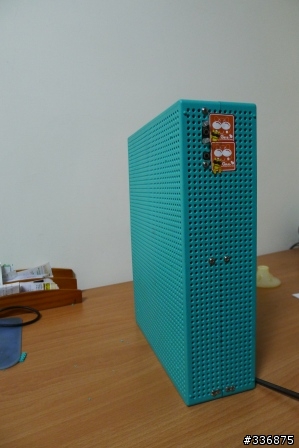

正面
Micro ATX 機殼的新選擇 - 自製百元機殼

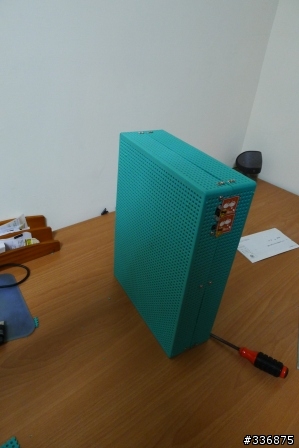

側面
Micro ATX 機殼的新選擇 - 自製百元機殼

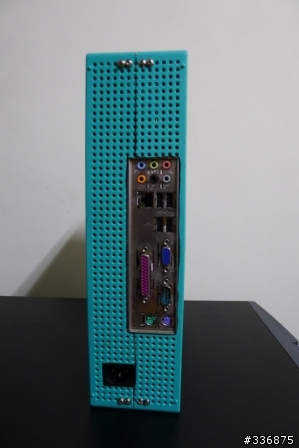

背面
Micro ATX 機殼的新選擇 - 自製百元機殼

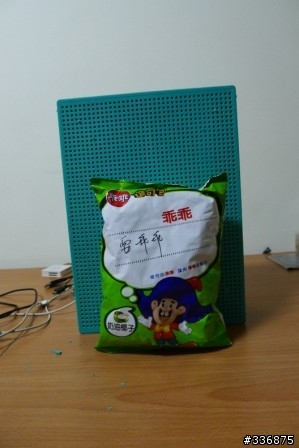

和大包的乖乖比較。
Micro ATX 機殼的新選擇 - 自製百元機殼

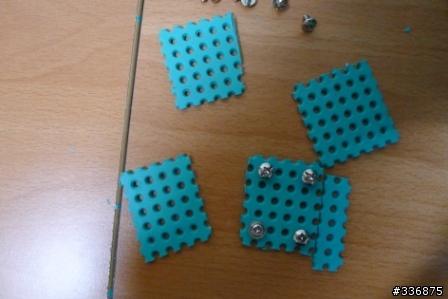

合體時的連接利用切割背板的廢料來做
Micro ATX 機殼的新選擇 - 自製百元機殼

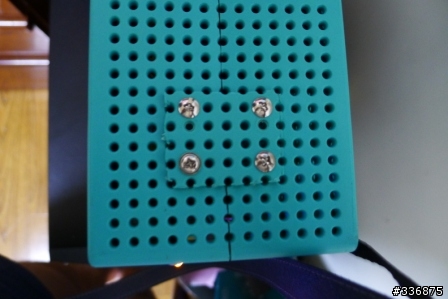

鎖上四個螺絲的放大圖
Micro ATX 機殼的新選擇 - 自製百元機殼

再來就是上機測試,希望有乖乖的加持能夠正常運作,
不然螺絲用到 22 個,要維修就不是說很便利了。

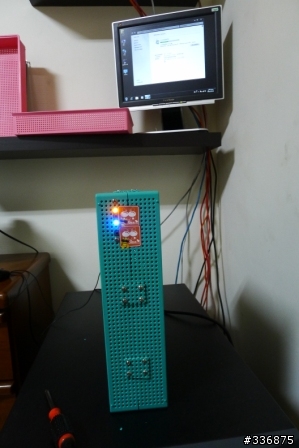

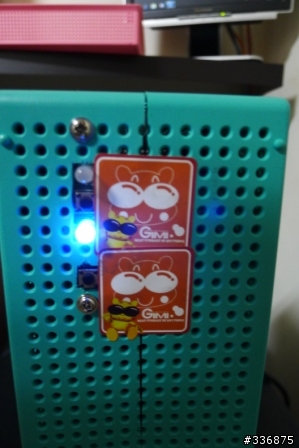

按下 Power 鍵,燈亮囉,有運轉的聲音
Micro ATX 機殼的新選擇 - 自製百元機殼

可以正常進入 windows ,完成囉~
Micro ATX 機殼的新選擇 - 自製百元機殼

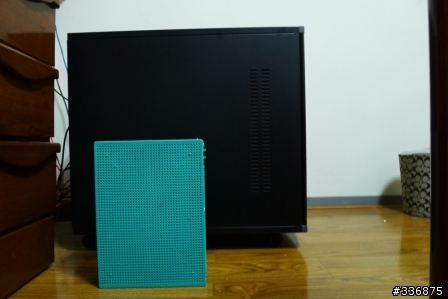

咦~下面黑黑的是什麼,原來我站在大象的背上,

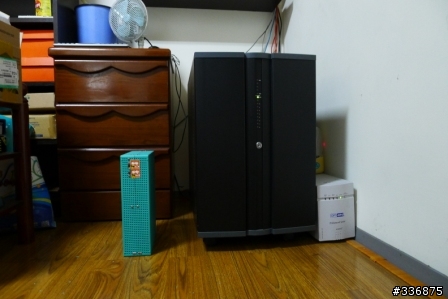

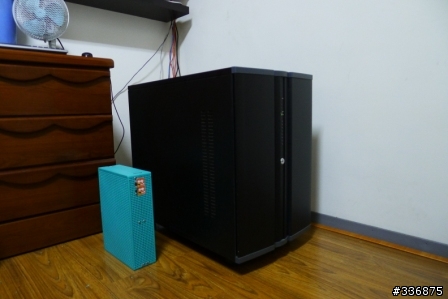

最後就是和我的超級大機殼進行 PK 囉~~
很明顯是大象和小雞的差別。

Micro ATX 機殼的新選擇 - 自製百元機殼
Micro ATX 機殼的新選擇 - 自製百元機殼
Micro ATX 機殼的新選擇 - 自製百元機殼

結論,顏色如果有黑色或白色的應該會更加的時尚,綠色的就覺得很沒有質感,
再來就是切割千萬要小心,小弟的手已貼二個 OK 蹦,痛~~
可以做到更薄更小,因沒有量好,也比較懶的再切割,所以只到高33 x 長24 x 寬 8.5 的大小,
不然其實是想要做一個又薄又小的機殼。
小弟的舊機殼剛好是IC板的Power鍵、Reset鍵、LED燈的零件,
買電子材料的開關和 LED 應該會更美觀。
2012-10-20 1:54 發佈

changmary wrote:
主機板 All In...(恕刪)


DIY精神無價

個人是計畫用壓克力板來做
封鎖內容農場及搜尋結果 https://reurl.cc/D9GmMj
非常很有創意~~~

連接片可放裡面,噴漆黑化
沒想到機殼還能做成這樣
真是有創意啊
這讓我想到 周星馳 功夫片中 的一段話
~還有高手

用...用紙版的鞋盒作 機殼

changmary wrote:
主機板 All In...(恕刪)


這個點子真不錯,
創意滿點。
給樓主一個建議,其中一側使用鉸鍊做連接,另一側鎖上箱扣
這樣就很容易開啟維護了
喵~~ 滑鼠不能當飯吃,但可以混飯吃
想問一下舊的那個機殼有什麼來歷啊?
超大的....裡面有冰飲料嗎
一般塑膠為易燃物,建議考慮消防問題,
還有遇熱可能有塑化劑揮發的可能。
lccw wrote:
一般塑膠為易燃物,建...(恕刪)


剛剛查看看材質,還好是 PP 材質,可以耐熱 100 度以上不會造變形或是溶化,
謝謝提醒。

如果想要用細孔籃做的話,記得要用 PP 材質的比較安全可靠。
