幾週前興起換機Z77念頭的敗家蟲溢腦了，已經不能用看Z77主機勸敗文或自我安慰的話來消滅了啊！！
把那部Z68小主機的CPU、板子、機殼丟上網拍賣，問我價格的話，那只能說跟當初拜入代價相比是幾近砍半流血價啊！！但多少也補貼換機的開銷。上週日帶著之前做好的功課在上週出發去敗家。
因為自己小主機用了很習慣，這次也就沒換那種ATX主機。其實很早之前就注意技嘉Sniper縮小版的Sniper M3，可是它就是買不到，後來改買同樣是小板而價錢更便宜的Z77M-D3H。
敗家當天趕上龍總好禮最後期限，但沒重大獎的命，就這中杯思樂冰安慰獎！！

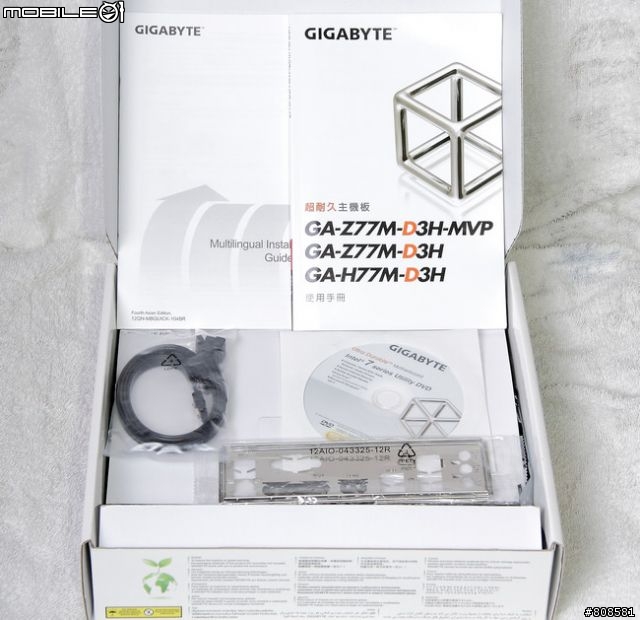

不算多樣配件一覽，這裡碎念一下，S-ATA連接線再多兩組嘛！

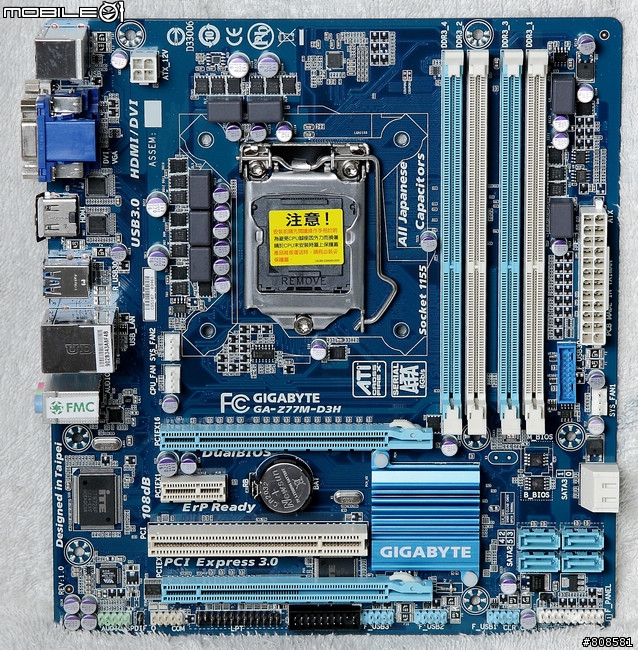

就外觀來看，水藍色小板，採用固態電容、低電阻式電晶體。

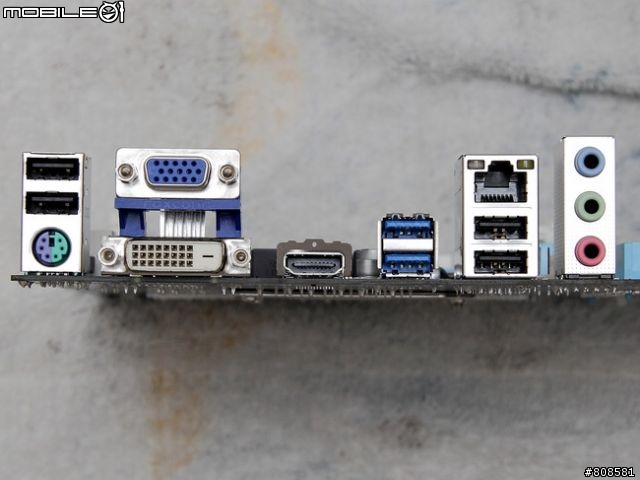

主機板的I/O背板特寫，設置PS/2鍵盤/滑鼠插座、4組USB 2.0紅連接埠、D-Sub、DVI-D、HDMI、2組USB 3.0藍連接埠、一組乙太網路的RJ-45介面以及音效的連接插孔座。
純數位DVI-D不能轉接為D-Sub，DVI-D、HDMI可支援至最高1920x1200的解析度，三種視訊輸出接頭能做得雙螢幕組合僅在作業系統才行，雙螢幕組合：
D-Sub + DVI-D ---ok
D-Sub + HDMI ---ok
DVI-D + HDMI ---ok
以上一堆話是底下要分享機殼的起源。
在店家現場找一找Z77M-D3H的家，看看有沒有滿意的小機殼，小板配小機殼很贊，如果是搭大機殼就差很大了。
結果選上這個有19PIN USB 3.0的Elite 344機殼，老闆說一起帶有折扣，當場算算機殼只要1張千元大鈔，所以心動就行動。
在下就開箱分享，其實已經用了快一週，並簡測機殼散熱給大家參考。

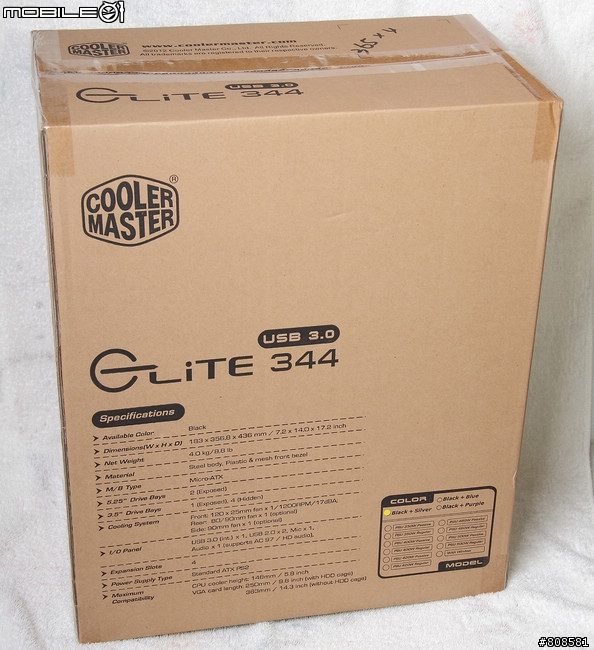

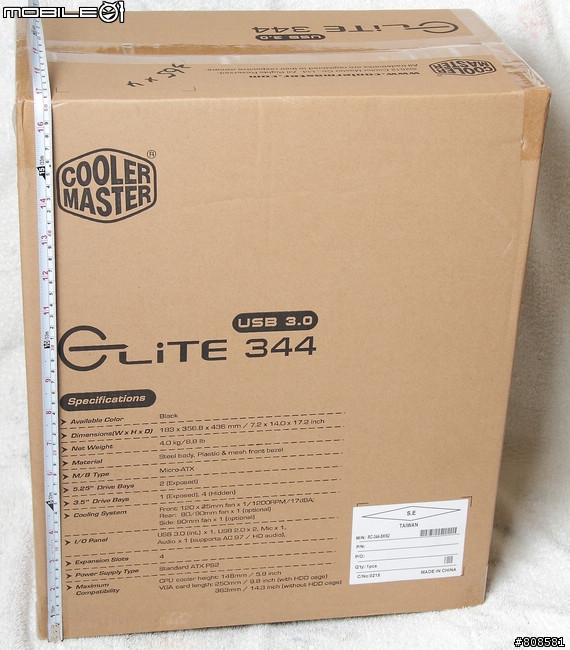

整個外箱大小不大，(寬/高/深) 24 x 51 x 42 cm，我用勁戰就可以扛回家了。

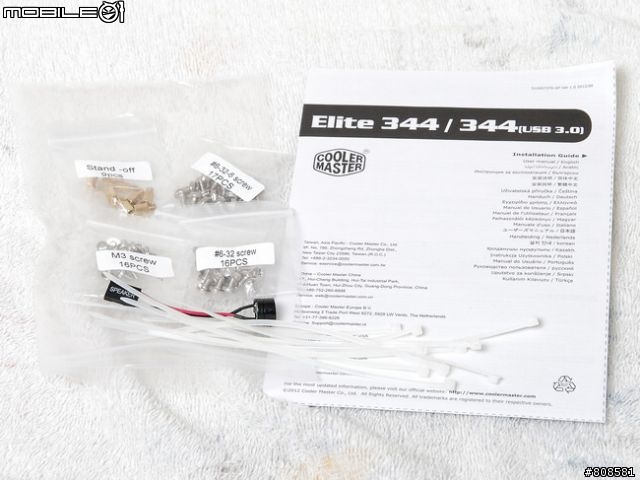

產品附件，喇叭、銅柱、數條的整線帶、安裝螺絲包…..。

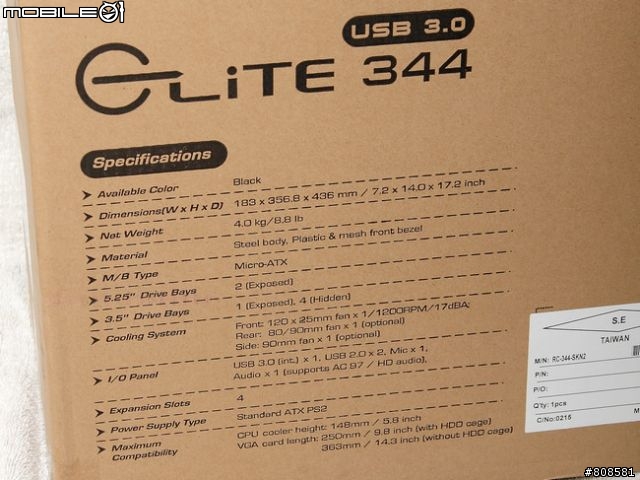

Elite 344踹共～它體積是(寬/高/深) 18.3 x 35.68 x 43.6 cm。

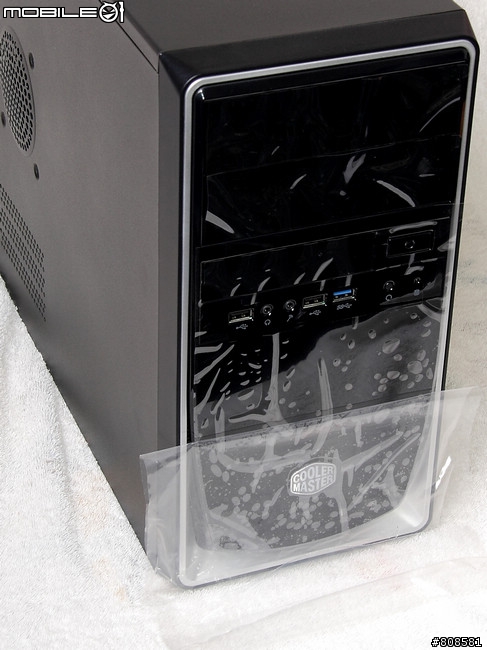

前方是鏡面的面板，有著銀色系邊框造型，這裡有2個外露5.25吋磁碟槽，以及2個外露3.5吋磁碟槽，擴充槽前方皆為鏡面材質黑色檔版。
我應該會用一段時間才把膠膜撕去，不然很快就在面板留下痕跡了！
前方的面板底下沖孔網，中間位置有個CoolerMaster的銘牌。

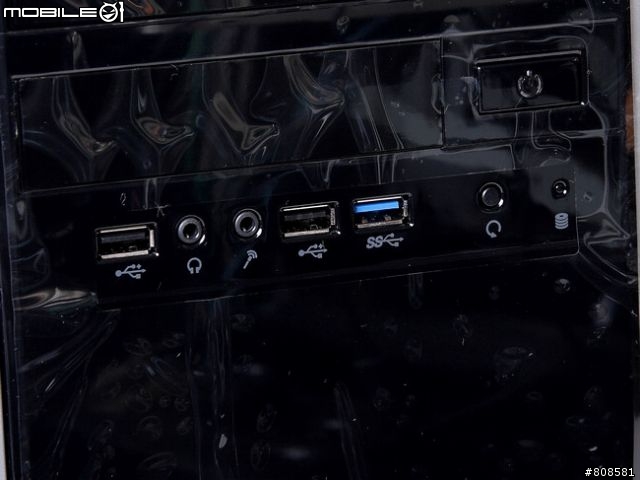

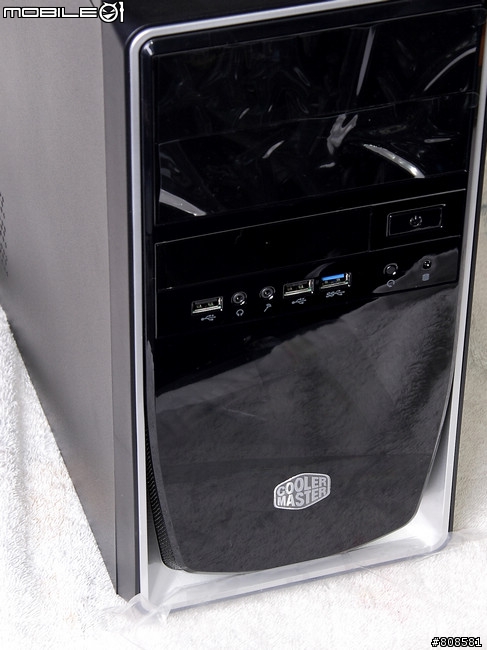

機殼IO埠，電源、USB 3.0 x 1、MIC x 1、HD / AC97音效 x 1、USB 2.0 x 2、重置鍵、HD運作指示燈。
鏡面的面板下方有金屬沖孔網作為前置風扇氣流吸入。

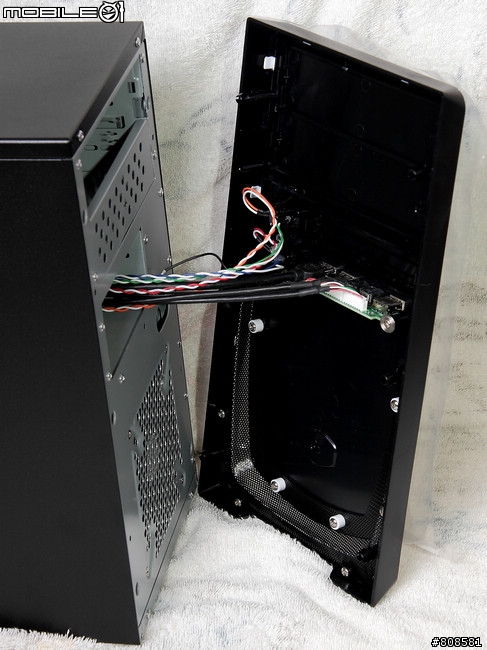

拆下機殼前方面板的過程不需要任何工具，用手稍微退出機殼兩側的面板卡榫即可。

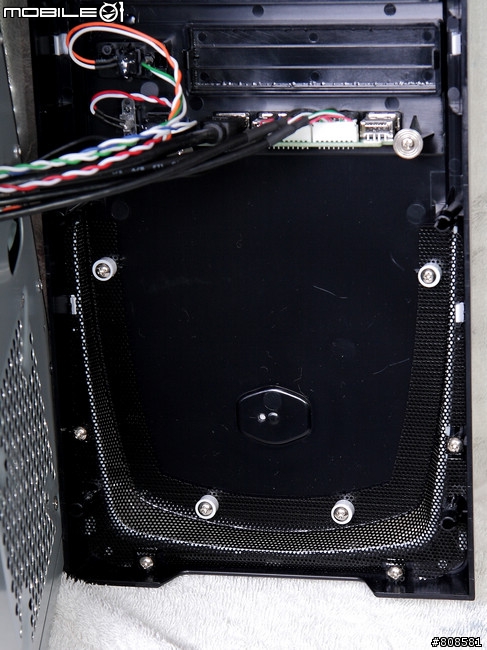

前方的面板底下沖孔網後方外樣貌。

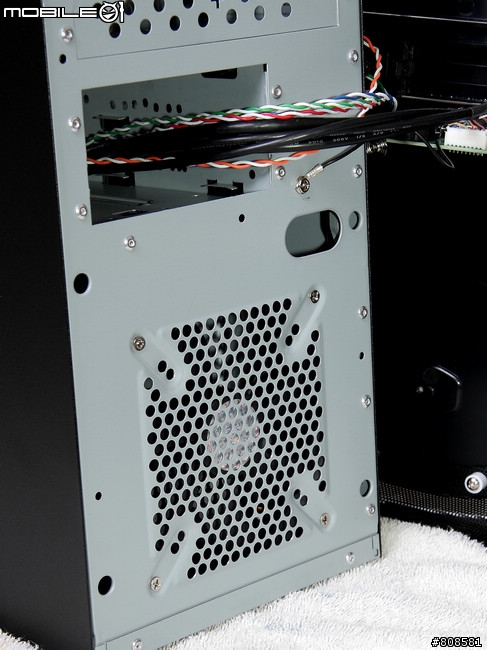

機殼前方底部配了12cm風扇，利用預留孔位可以改為裝置更小8或9CM風扇。

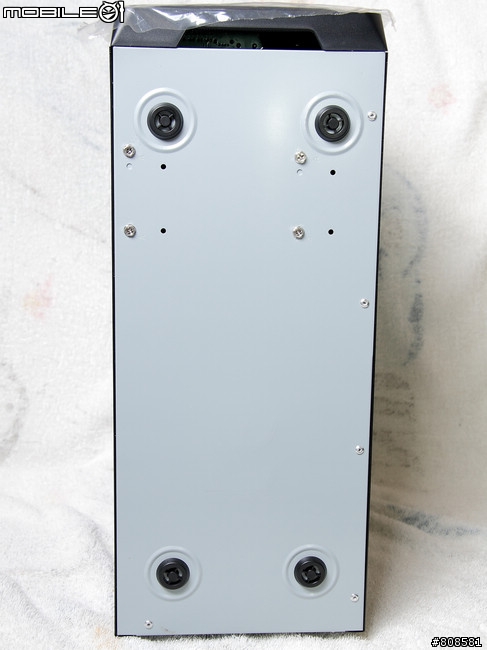

機殼底部外觀。

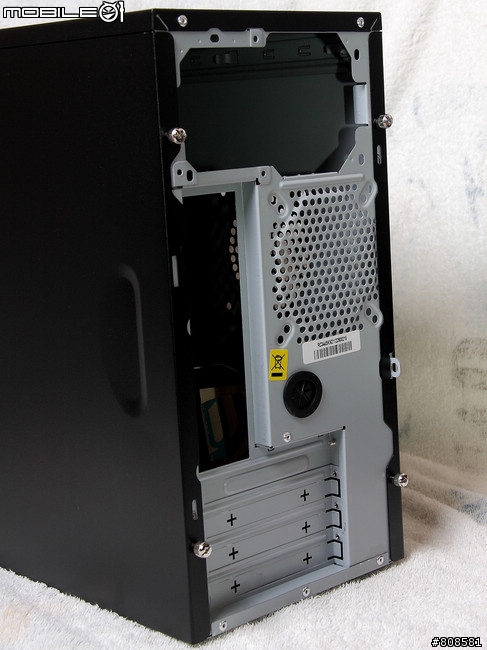

機殼背部部分，電源供應器安裝處是現在很少見的上置式設計，有預留可以DIY一組 8或9CM風扇，還有4個的擴充槽，擴充槽上方預留一個黑色圓孔。

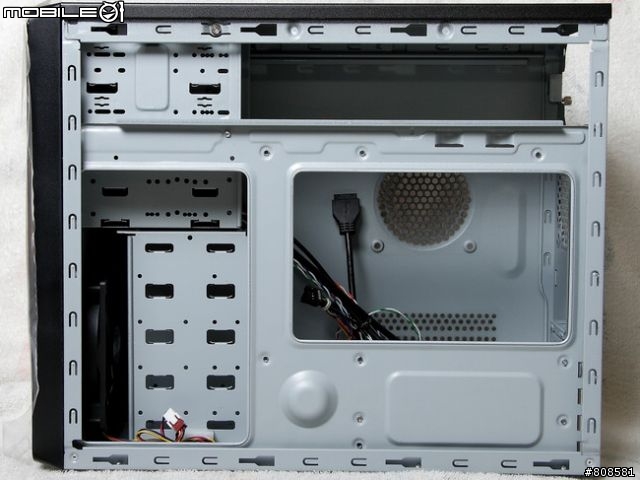

機殼這面要走背線是沒辦法了，對應主機板CPU安裝處底部有開長方形大孔，這個設計對於拆換某些CPU散熱器很方便，省去拆裝主機板麻煩。

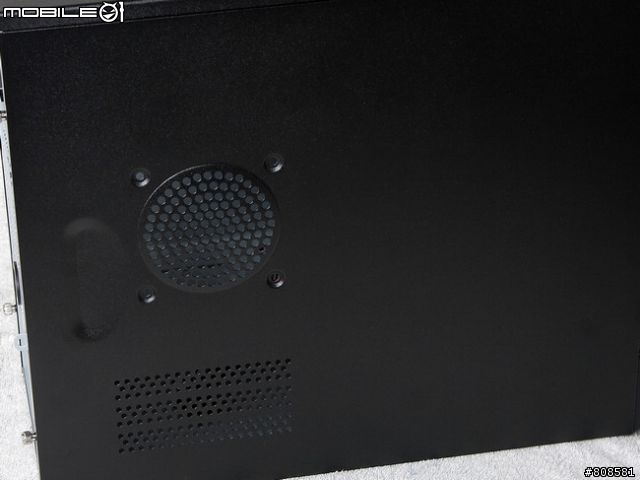

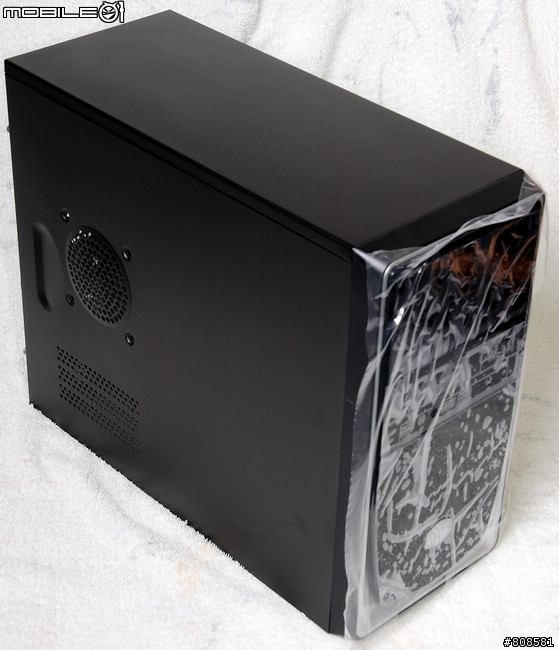

側面板有兩個散熱孔，圓形的那個是可以DIY 9公分風扇。

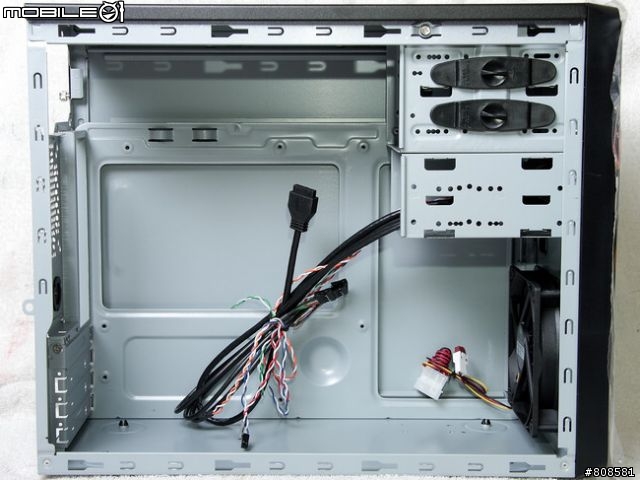

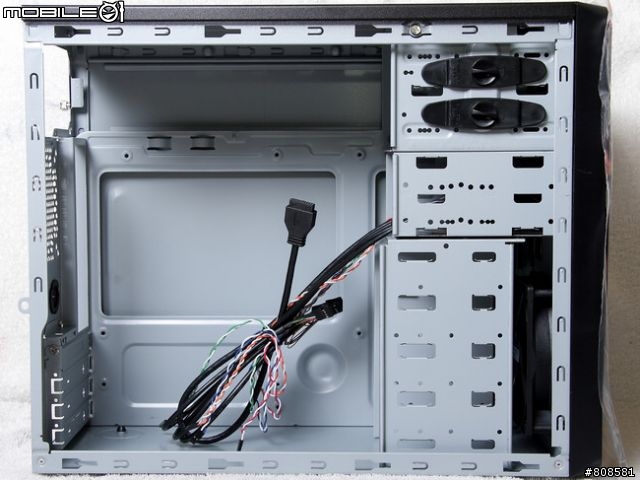

內部空間可以裝符合Micro - ATX / ITX規格主機板，CPU散熱器最大高度: 14.8 cm，顯示卡長度則25 cm以內，看樣子塔散跟中高階卡王無緣了。

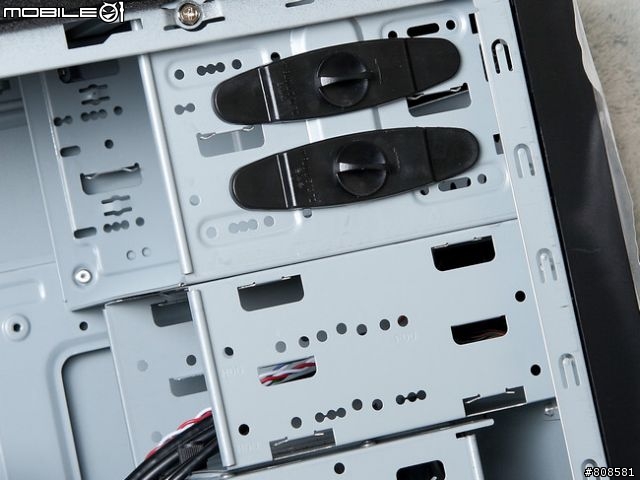

2組5.25吋擴充槽都有免螺絲卡榫固定器，卡榫左、右搬動就可以固定或鬆開5.25吋裝置。

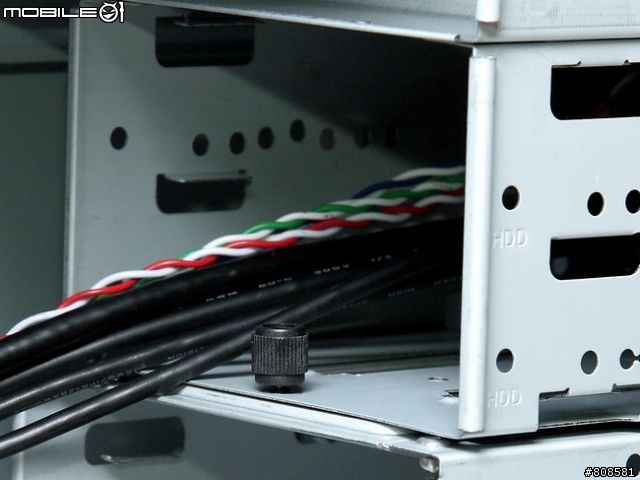

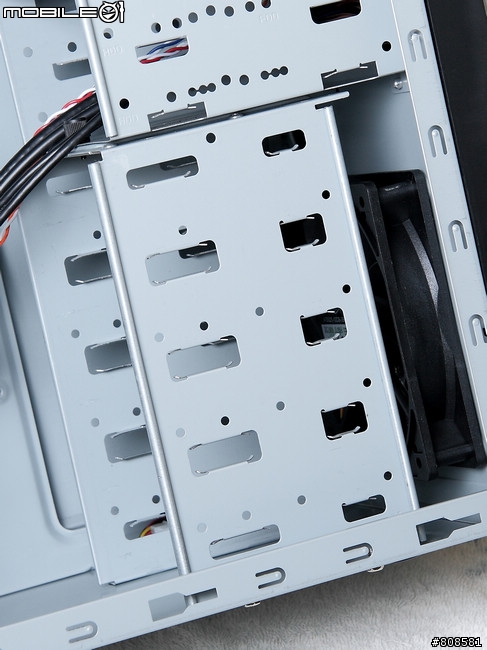

6組3.5吋擴充槽空間中，最上方那個已經讓機殼線材佔用了。另一組硬碟架可以裝4個3.5吋硬碟，或是照需求拆掉，我想就是要安裝中高階卡王的時候就要拆掉。

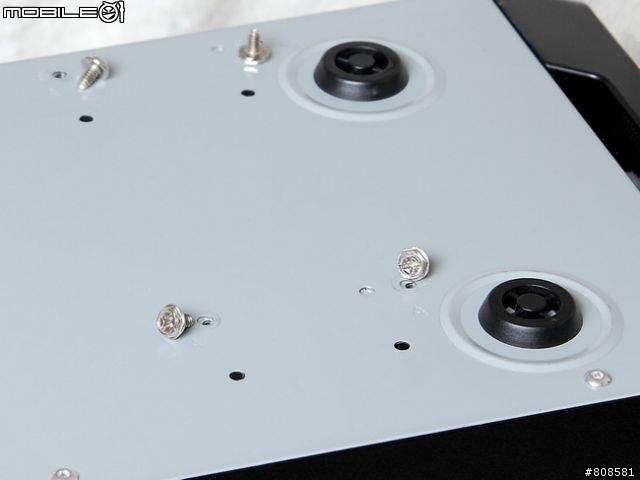

拆掉硬碟架方法是把機殼底部的四顆螺絲與黑色固定螺絲鬆開。
硬碟架拆掉後，長度36.3公分以內的顯示卡也可以裝了，只是剩下一組3.5吋擴充槽可用。

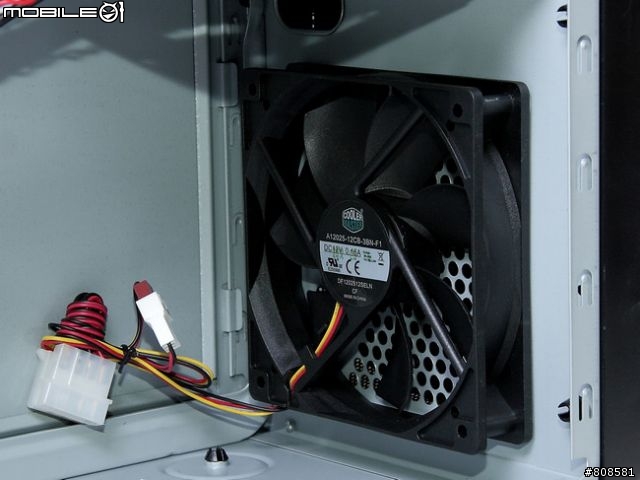

機殼前方底部的12cm風扇是3Pin電源設計，附上3-pin轉大4-pin電源接頭的轉接線來使用。

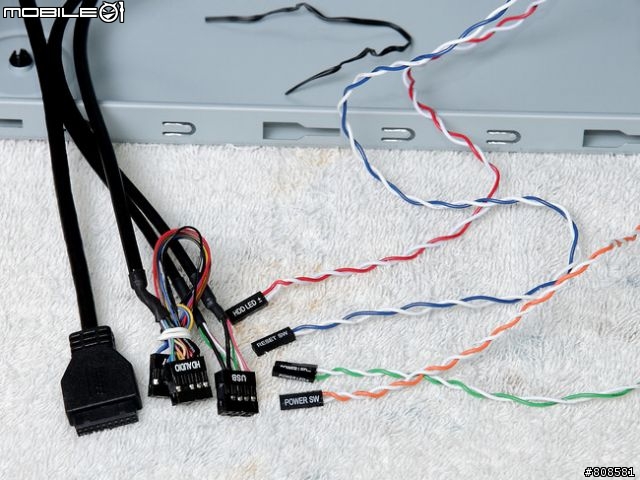

這是機殼前面板的線材，音效、USB2.0、19PIN USB3.0接頭。

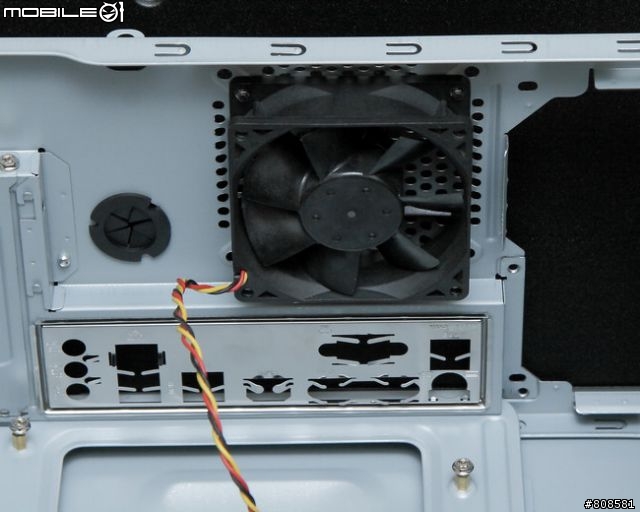

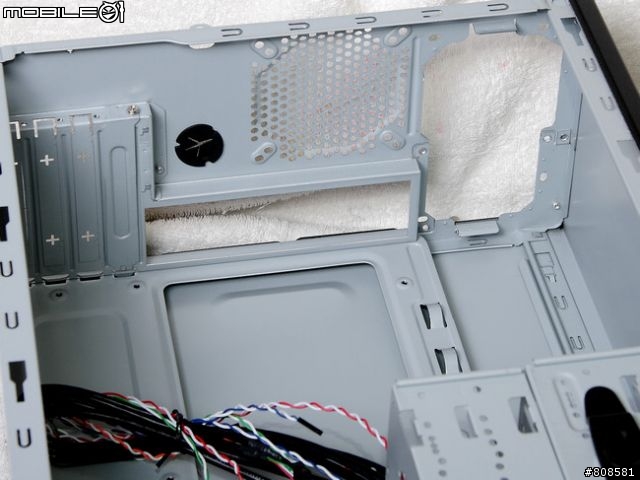

機殼內部的後方樣貌，後置散熱風扇處有預留可以DIY 8或9CM風扇孔位，4個的擴充槽檔版只有一組附上重複使用鐵片，其餘是無法重複使用。
這intel 3770K加Z77M-D3H的零組件要搬入新家了。

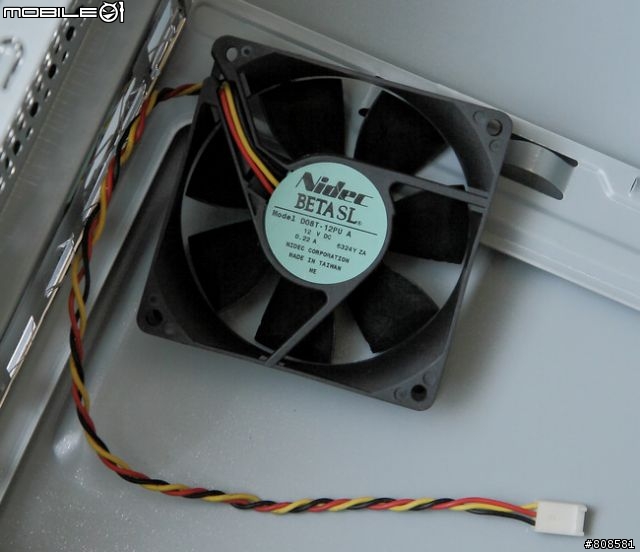

事前規劃機殼內部散熱方式，就最簡單的前吸後排，可是機殼沒有附後置風扇，只能自己DIY了。幸好去收藏箱有翻出這個不知躺多少年的8公分風扇，不用花錢還物盡其用。
事前規劃cpu散熱氣要安裝閒置很久的Hyper 212+，結果是Hyper 212+高度多了那一咪咪，側版就是蓋不上去啊！

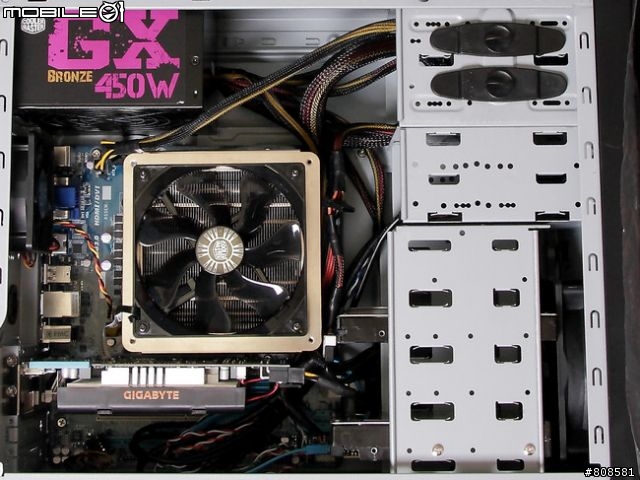

想了半天，Hyper 212+跟另一部主機用的GeminII S524散熱器調換才解決了。
趕上Z77M-D3H的龍總好禮最後期限，但沒重大獎的命，就這中杯思樂冰安慰獎，裝完機後先休息一下，去小七換來喝，順道買了幾包伴手禮。
偷學某工程師梗，期待主機運作順暢。
思樂冰放一下子會變小啊！很神奇啊！！
嗑完也休息一下繼續趕工！！
那intel 3770K加Z77M-D3H主機搬入機殼的散熱如何？看看待機溫度跟玩遊戲的運作溫度。
系統硬體：
intel 3770K 時脈3.5GHz 沒超
技嘉 Z77M-D3H
技嘉 GV-R575D5-1GD
2支2GB Kingston HyperX H2O水冷式記憶體 DDR3-2133
WD FALS 1TB
訊凱 風神緞二代 GeminII S524 熱導管散熱器
訊凱 GX-450W
Win 7 SP1 64bit

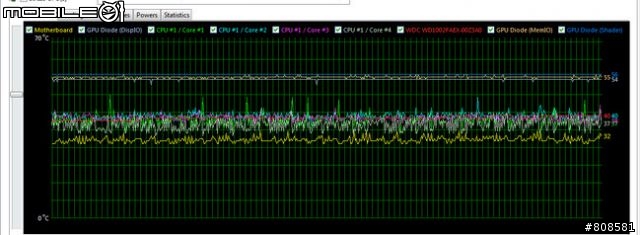

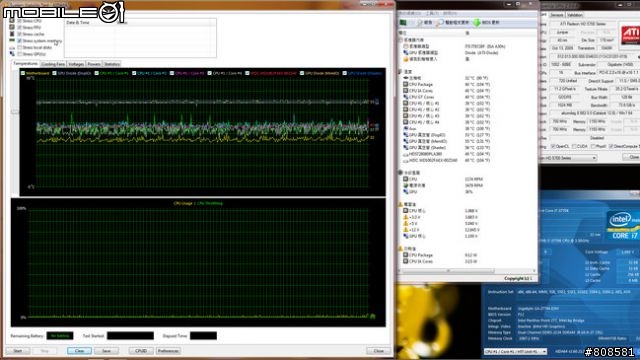

待機時溫度，GeminII S524風扇轉速由主機板自動調整。
CPU Core最高溫度多數落在44度，顯示核心溫度則有55度，WD FALS 1TB溫度有40度。

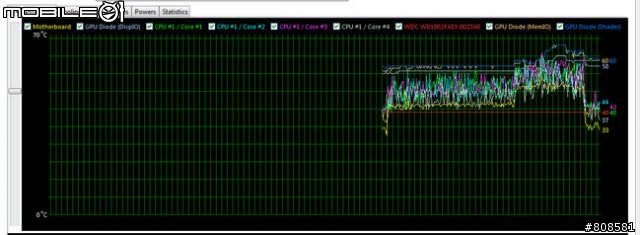

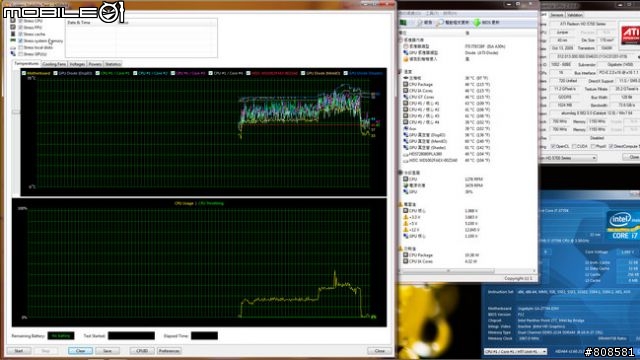

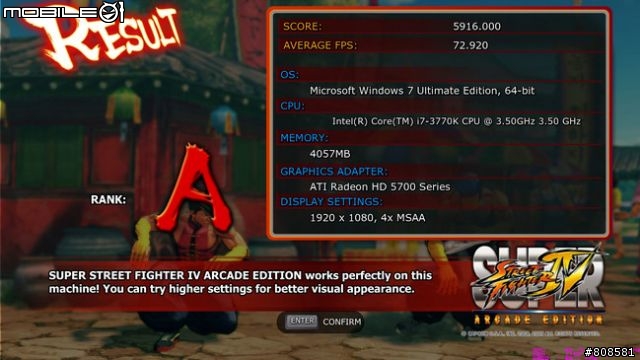

短暫玩Sreet Fighter IV加強幾關，CPU Core之中有一個最高溫度來到60度，顯示核心溫度有65度，WD FALS 1TB溫度有40度。
自己DIY的8公分後置風扇轉速有3000轉，實在太吵了！
還是找時間買一個比較安靜的風扇來換才行。Elite 344機殼內側或折邊處理更好，也把內部加上黑化處理，而且附上一組後置靜音風扇，這會令我更滿意。
以上就是小弟的CM Elite 344分享，到此收工。
