最近要組一台HTPC，請問機殼內散熱該怎麼安排?

chouyuen

chouyuen
個人積分：46分
文章編號：38281211

46分

樓主

2012-09-06 11:37

目前預定機殼為喬思伯 G1

下圖會機殼內部設計

最近要組一台HTPC，請問機殼內散熱該怎麼安排?

該機殼左右兩邊各兩個12CM*12CM的散熱孔
除了電源供應器的位置無風扇以外，其餘三個都有配置風扇

後方還有兩個8CM的散熱孔，無配置風扇

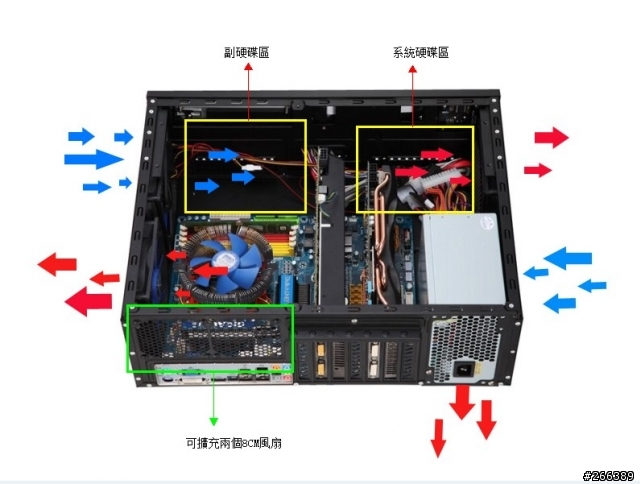

風扇運轉的方向原廠配置如下

最近要組一台HTPC，請問機殼內散熱該怎麼安排?

請問原廠配置的氣流設定這樣好嗎?
這樣不會導致冷空氣進氣太少嗎?

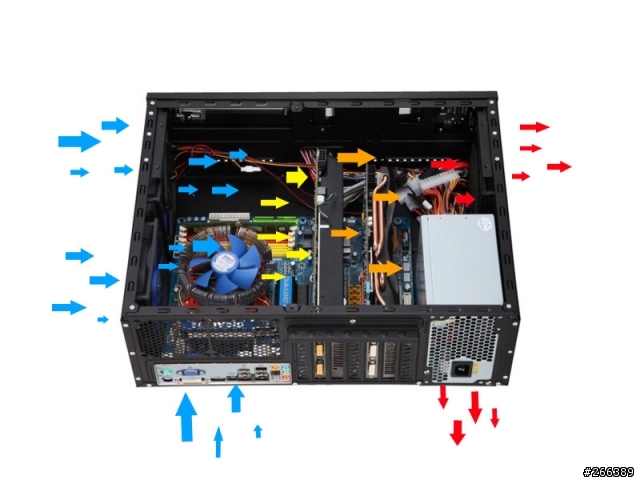

如果改成這樣會比較好嗎?

最近要組一台HTPC，請問機殼內散熱該怎麼安排?

單邊全進氣，加裝兩個8CM風扇進氣，提高CPU跟顯卡接觸的冷空氣，並且將電源供應器反過來吸內部氣流提高排風

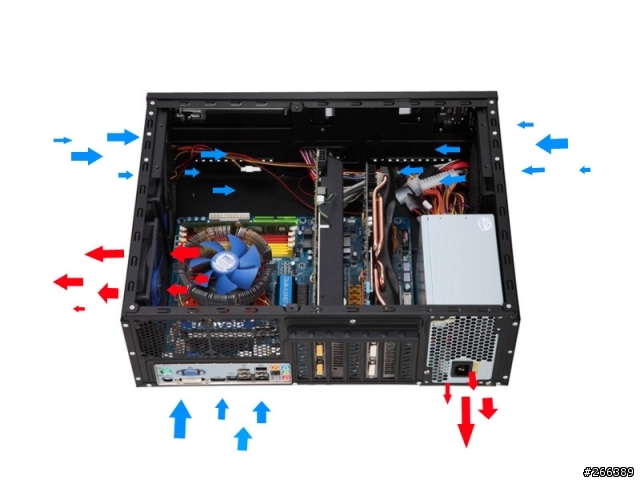

或者改成兩個區塊對流，幻想如下圖...
最近要組一台HTPC，請問機殼內散熱該怎麼安排?

以顯卡為中心，區分兩個區塊空氣對流，電源供應器也反過來吸內部右邊區塊空氣

個人也沒學過相關散熱知識，以上是個人幻想，不知到哪一種散熱效率較高?

或者請高人幫忙安排內部風扇的風向及8CM風扇是否安裝還是要封起來

麻煩請高人指點，謝謝

2012-09-06 11:37 發佈

文章關鍵字機殼

issyo

issyo
個人積分：4265分
文章編號：38286218

4265分

2樓

2012-09-06 15:15

chouyuen wrote:
目前預定機殼為喬...(恕刪)

散熱好的小機殼真的不多...

封鎖內容農場及搜尋結果 https://reurl.cc/D9GmMj

chouyuen

chouyuen
個人積分：46分
文章編號：38288136

46分

樓主

2012-09-06 16:44

issyo wrote:
散熱好的小機殼真的不...(恕刪)

此款雖然也是小機殼，但尺寸也不是特別小

351MM（深）×151MM（高）×440MM（寬)

都不用特別裝小版零件的，只是現在不知道散熱該怎麼配置比較好

每當你許願時，你是希望上天幫你實現?還是希望牠給你一個機會?

issyo

issyo
個人積分：4265分
文章編號：38298627

4265分

4樓

2012-09-07 2:27

chouyuen wrote:
此款雖然也是小機殼，...(恕刪)

個人覺得這款殼可惜的地方是後置不是一個12CM的風扇，

它比較瘦不過也因此沒有辦法設計走背板來走線...

變成自己整線功力大考驗了！

上面的圖已經是實際組裝的圖嗎？

封鎖內容農場及搜尋結果 https://reurl.cc/D9GmMj

chouyuen

chouyuen
個人積分：46分
文章編號：38299851

46分

樓主

2012-09-07 8:07

issyo wrote:
個人覺得這款殼可惜的...(恕刪)

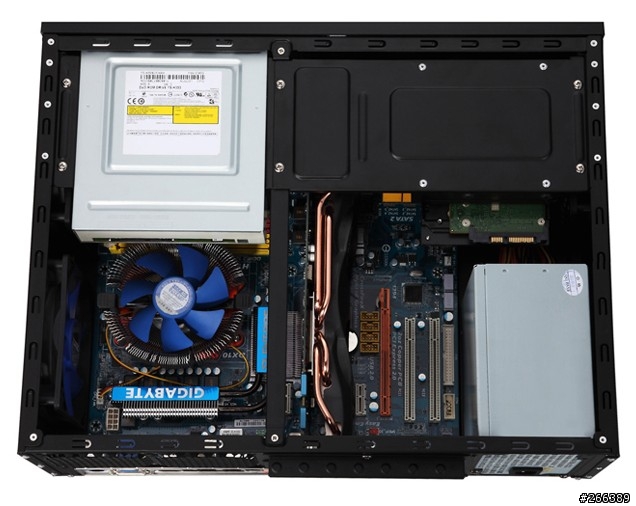

圖片都是官方提供的照片，下圖是官方裝上所有硬體後的照片

此款確實無法走背板，所以就理線的時候多花點心思而已，問題應該不大

只是目前卡在氣流方向不知道怎麼安排，還有8CM*2兩個風扇是否安裝或者封掉

每當你許願時，你是希望上天幫你實現?還是希望牠給你一個機會?

song0391

song0391
個人積分：5分
文章編號：38301216

5分

6樓

2012-09-07 9:24

這機殼台灣有賣嗎?感覺還不錯,不知道價錢

chouyuen

chouyuen
個人積分：46分
文章編號：38306022

46分

樓主

2012-09-07 12:30

song0391 wrote:
這機殼台灣有賣嗎?感...(恕刪)

台灣有沒有賣我不是很清楚，因人在大陸所以也是在掏寶上看見的

倒是可以請掏寶賣家寄回台灣

價位在490人民幣(不含讀卡機跟遙控，sata快拆也只有一個

)

每當你許願時，你是希望上天幫你實現?還是希望牠給你一個機會?

NEO SPERION

NEO SPERION
個人積分：26分
文章編號：38317471

26分

8樓

2012-09-07 20:43

目前看了一下內部配置後的建議如下:

1.主副硬碟區的左右2個12公分風扇,採用進氣方式直接吹向硬碟應可達到最佳散熱效果!

2.電源供應器風扇保持獨立風道,一樣是風扇吸進空氣再自行排出,不參加機殼內循環!

3.中央顯卡部分會將機殼冷空氣與熱源分成兩邊,加上顯卡有封閉式與開放式散熱兩種,
所以分成兩種情況考慮!

a.安裝公版鼓風扇散熱器型顯卡: 因為顯卡廢熱大部分固定從機殼後方排出,廢熱較不影響機殼內散熱

後方2個8公分風扇:可以考慮加裝風扇進風或直接加裝濾網即可!
左下方CPU散熱器處12公分風扇:採出風方式,風扇轉速建議1200轉~1800轉

b.安裝開放風扇散熱器型顯卡: 因為顯卡廢熱會朝背板與四方散逸,廢熱較容易影響機殼內散熱

後方2個8公分風扇:採出風排氣方式,排風量也需較高些(在噪音能接受的前提考量下)
左下方CPU散熱器處12公分風扇:可以考慮加裝800~1200轉低轉速風扇進風或直接加裝濾網即可!

chouyuen

chouyuen
個人積分：46分
文章編號：38321912

46分

樓主

2012-09-07 23:53

NEO SPERION wrote:
目前看了一下內部配置...(恕刪)

您好，謝謝您的意見

當初沒思考到顯卡也是循環排氣之一，因此考慮到將電源加入排氣

顯卡目前計畫選購的款式算封閉式，由機殼後方排氣

因此現在打算如版大所建議，走兩區循環（電源供應氣單獨散熱）

後方額外加裝兩個8CM風扇加強進氣，非常感謝您的建議，謝謝 100分

每當你許願時，你是希望上天幫你實現?還是希望牠給你一個機會?

可愛小P

可愛小P
個人積分：0分
文章編號：38322381

0分

10樓

2012-09-08 0:13

chouyuen wrote:
目前預定機殼為喬...(恕刪)

剛看到這個機殼時,還以為是銀欣的GD05呢!

不過GD05的PSU是橫置,所以只能裝M-ATX的主機板,擴充槽也只有四個
GD05的PSU進氣口是在下面,而您PO的這個機殼進氣口是在側邊
我上個月組GD05時是所有的12cm風扇都是進風,後側加裝兩個8cm排風,達成正壓差的對流
用這種機殼要注意如有要裝燒錄機的話,不能裝過長的,否則會卡到CPU的散熱器喔!
