Bitfenix Prodigy機殼內部散熱配置問題

a0206021

a0206021
個人積分：114分
文章編號：37898567

114分

樓主

2012-08-20 16:22

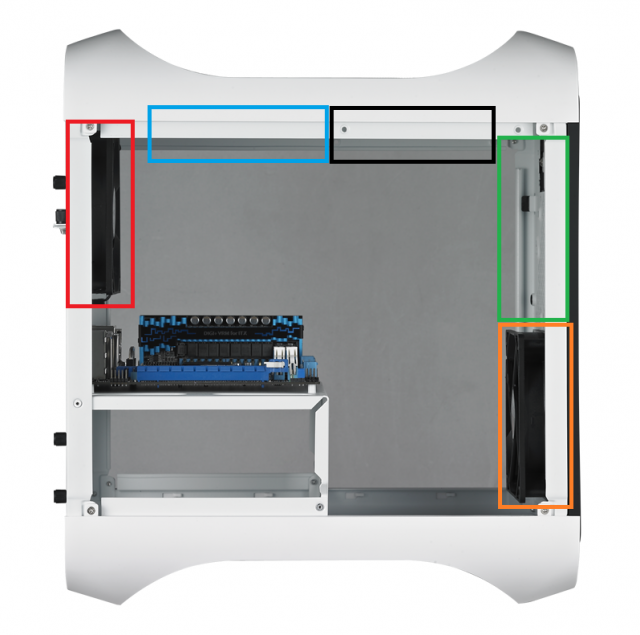

在說明之前，先附上官圖加自己用小畫家畫了一下的圖

Bitfenix Prodigy機殼內部散熱配置問題

向各位大大說明一下
目前CPU Cooler是用CM的Gemin2 S524
裝上去後發現後方風扇(紅框)會卡到
所以移到前方綠框位置(ODD架已移除)，並採進風
而前方橘框位置則是不變，原廠預設是進風
現在發現散熱似乎不夠力
所以想把後方裝上薄型風扇，以及上方(藍框與黑框)兩個風扇加上

後方沒有問題，就是用出風
至於上方我們通常是會轉成出風
但和以前不一樣的是，S524是下吹式的
這樣內部對流會不會產生衝突
那我是不是應該把上方藍框的改為進風
那黑框的是不是也改成進風？

麻煩各位大大能幫小弟解決這個問題

2012-08-20 16:22 發佈

文章關鍵字 bitfenix Prodigy 機殼內部問題

taiyoto

taiyoto
個人積分：2244分
文章編號：37905380

2244分

2樓

2012-08-20 22:08

基本上
一班配的方式兩個進一個出只要都是這個模式就OK
此外風扇的轉速很重要。基本上如果不是在燒機CPU是正常的
除非燒機才需要配好點的風扇。

keng-hsu

keng-hsu
個人積分：24分
文章編號：37905774

24分

3樓

2012-08-20 22:25

我也用這卡

也是風神鍛2

板子也跟你的一樣

我沒卡到的情況

a0206021

a0206021
個人積分：114分
文章編號：37906142

114分

樓主

2012-08-20 22:39

taiyoto wrote:
基本上一班配的方式兩...(恕刪)

所以大大的意思是，除了紅框的是出風
其他的都進風嗎?

keng-hsu wrote:
我也用這卡也是風神鍛...(恕刪)

可能方向不同
我裝的方向會卡到
我有看大大的開箱文，大大應該是用Z77吧，比較偏中間
但是我的板子是華碩H77，CPU槽偏下
所以只能朝主板上方
不然會卡到顯卡

rossbug

rossbug
個人積分：120分
文章編號：37908159

120分

5樓

2012-08-20 23:54

"後方沒有問題，就是用出風"

怪怪的，沒加風扇下，等於沒出風

這也是關鍵之一，樓主這樣沒有 "排風" 的風扇，下場不會很好看

就算靠熱空氣上升，但你是下吹式........(又在吸進去)

要靠正壓或前風扇把氣往後擠，只能說效率不佳

在上面加風扇往內吹.....那顯卡熱氣如何排??

感覺樓主這樣搞，不是沒有排氣扇，不然就是風道不佳

乾脆換塔式，反正這卡高度夠(他設計就是讓你可用塔式)，這樣風道一條龍前進後出

CPU散熱沒問題，上面可以不開孔(怕掉東西進去，不過開了，對顯卡比較好)，

MOS散熱比較不用擔心(主機板是平躺，相較直立式會好些，個人覺得 ...)

塔式的幾百塊的選擇不少，相較你多花錢買風扇外加糾結風道散熱，或許來的實際

以上小小見解外加我沒用過他(散熱器我也沒用過)，所以~~~專業的~~有請下一樓

keng-hsu

keng-hsu
個人積分：24分
文章編號：37909437

24分

6樓

2012-08-21 1:07

如果cpu風扇改上抽

熱氣上升剛好給上面風扇抽出去

前面兩顆進風。再試看看有差嗎？

a0206021

a0206021
個人積分：114分
文章編號：37909684

114分

樓主

2012-08-21 1:28

rossbug wrote:
"後方沒有問題，就是...(恕刪)

已經有打算在後方裝一顆薄型風扇了
現在主要的問題在上方風扇
至於為什麼不裝塔扇......
單純是因為主板塞不下
不然我原本想裝Hyper 212就好

keng-hsu wrote:
如果cpu風扇改上抽...(恕刪)

感謝大大提供意見，明天來試試

rossbug

rossbug
個人積分：120分
文章編號：37916787

120分

8樓

2012-08-21 12:11

a0206021 wrote:
單純是因為主板塞不下...(恕刪)

原來如此

那個keng-hsu大大的建議不錯，可以試試

2012-08-21 01:07 by keng-hsu :

如果cpu風扇改上抽

熱氣上升剛好給上面風扇抽出去

這樣的話，後方那裏放濾網就行，然後前面送風，上方排風

而且你的散熱鰭片方向正對著前後(是吧)，進風會較順
