CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

Jil

Jil
個人積分：50分
文章編號：37645993

50分

樓主

2012-08-08 17:58

Ok,因為預定的兩顆風扇已經寄來了,所以再次將遊騎兵機殼"開箱"安裝~

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

預計安裝新的兩顆風扇的位置. 按照原廠手冊的說明,若要安裝底部風扇,便需要將2.5吋硬碟支架拆除.

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

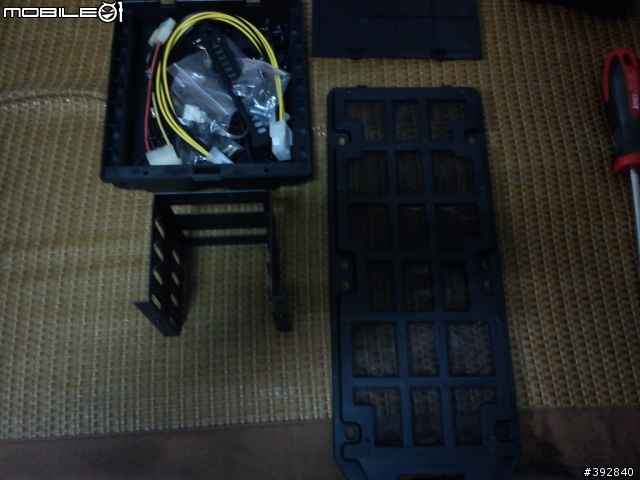

卸除下來的支架,還有零件盒... 這兩樣東西要另外找地方收好,現在已無法收回機殼內囉.

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

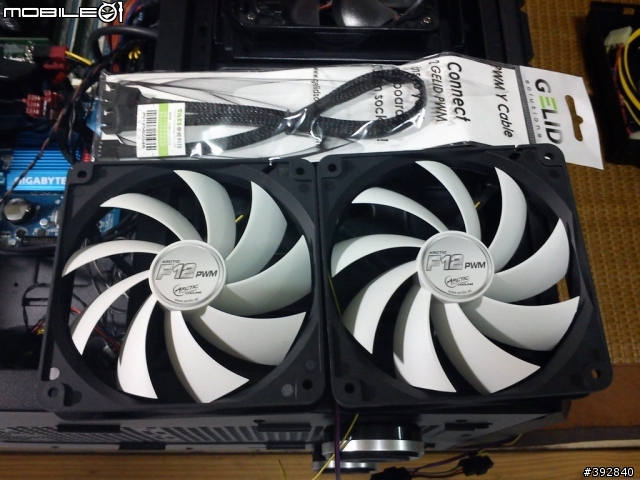

底部風扇選購 : AC家的F12 PWM風扇兩顆. 上方的線是GELID一轉二的4 pin風扇線,不過不是給AC扇使用,而是要給另外兩顆風扇串接用(因為主機板的風扇插座不夠).

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

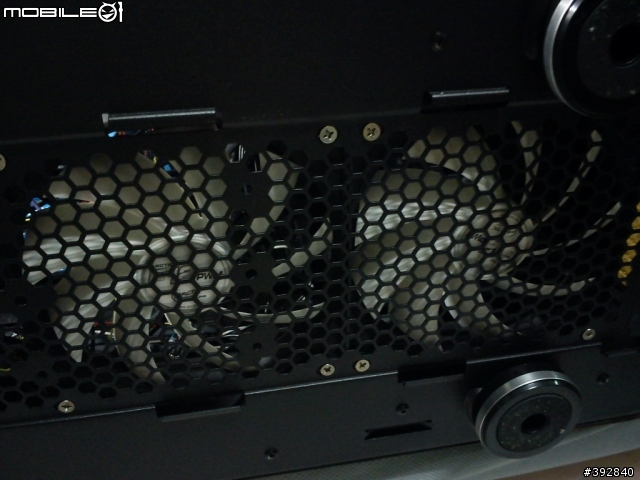

安裝完成.

CM STORM TROOPER(遊騎兵)機殼風扇安裝. (8/20日追加底部風扇安裝)

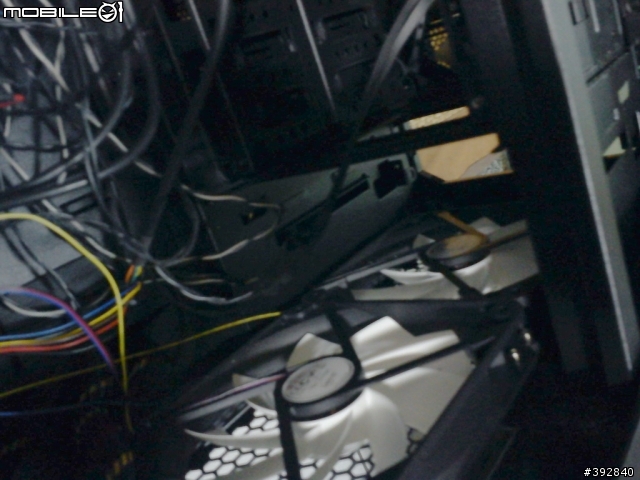

安裝後,機殼內部情形.

感謝賞圖~

2012-08-08 17:58 發佈

文章關鍵字 CM Storm Trooper 機殼風扇遊騎兵底部風扇 8/20

Jil

Jil
個人積分：50分
文章編號：37714613

50分

樓主

2012-08-11 20:47

好吧,既然沒人分享,小弟就自行先當白老鼠了. @@||
由於訂購的風扇只先來了側板部位的,因此就先po側板的風扇安裝了 :

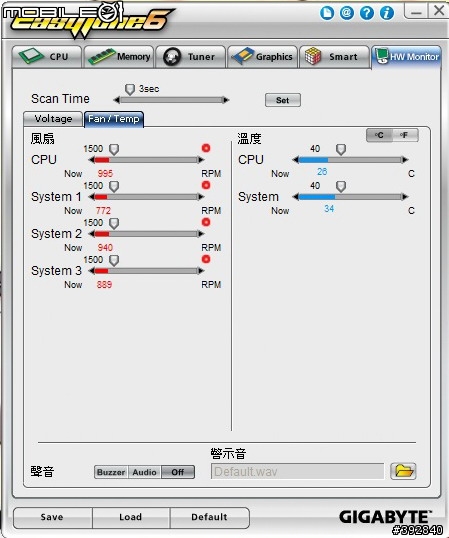

由於小弟並沒有安裝溫度監控面板,因此只好克難的用主機板內附的監控軟體來看,首先這是尚未安裝側板風扇前,機殼內的溫度.

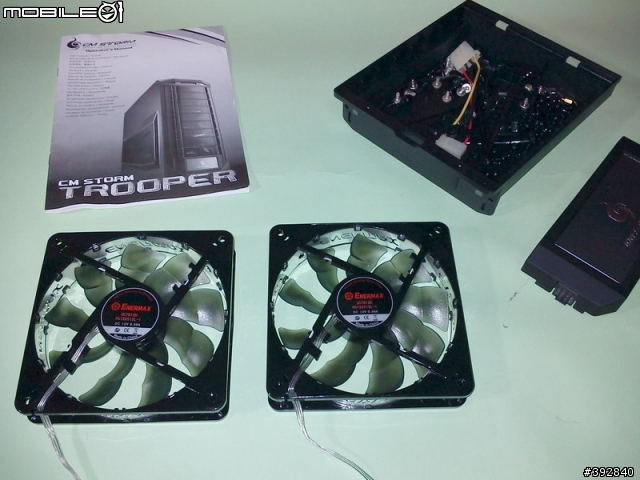

準備安裝的兩顆風扇,機殼的說明書,機殼內部的零件盒... 遊騎兵側板的風扇安裝必須使用它內附的螺絲,因此有意安裝側板風扇的版友們,最好妥善保管這盒零件啊...

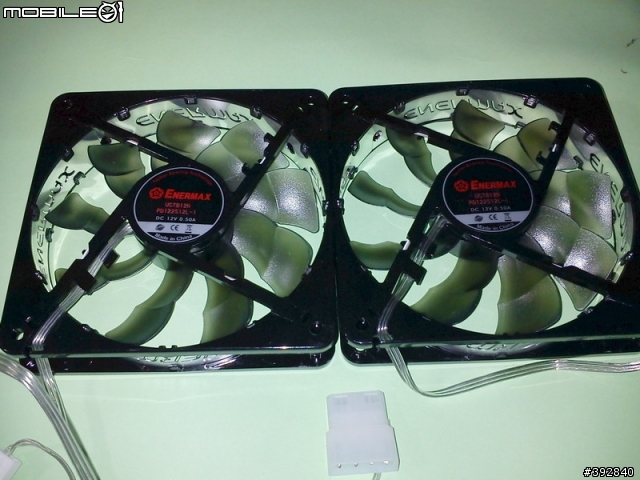

風扇近照,這次側板風扇我選用了保銳紅光版的12公分靜蝠風扇.

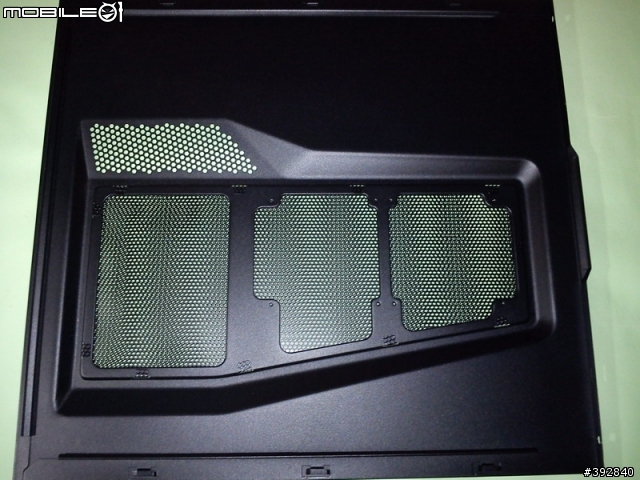

準備安裝風扇的側板,請注意看板上的孔位,它的孔徑與風扇自行附贈的粗牙螺絲不相容喔! 所以一定要用機殼指定的螺絲...

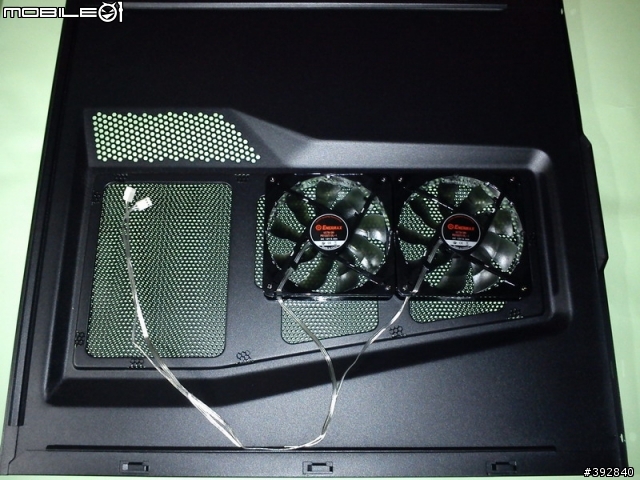

安裝完成圖.

Ok,再來看看機殼內部... 尋寶去.

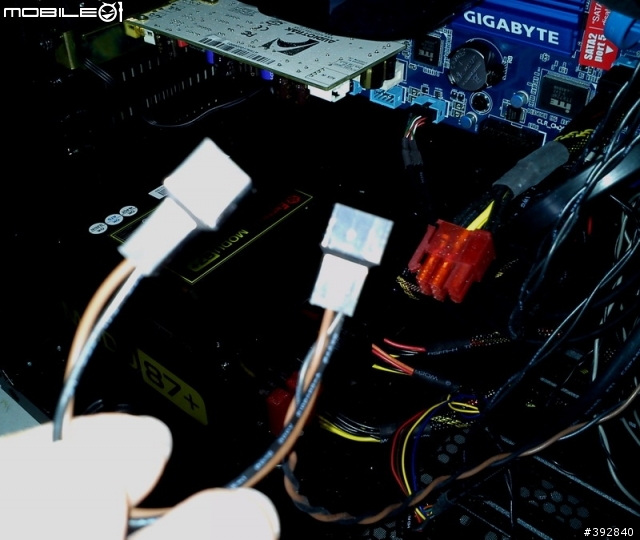

找到了,就是這條線,可由機殼上方控制風扇的連結線,一條可接兩顆風扇.

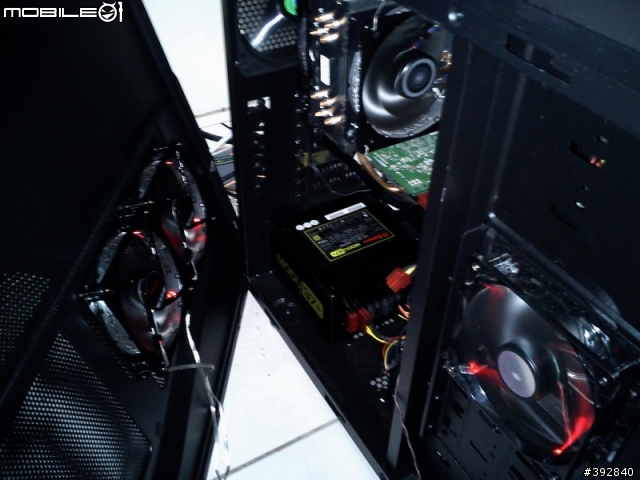

連接好以後,確定會發紅光,請對照右邊那顆機殼內附的風扇.

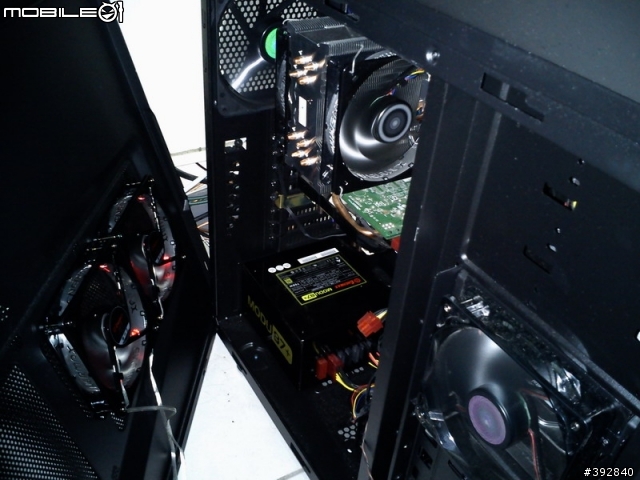

注意到了嗎? 對,非常殘念,遊騎兵機殼雖然能控制發光風扇的燈光開關,但是看來這只限於酷媽自家的風扇而已,保銳的發光風扇並不受它控制...

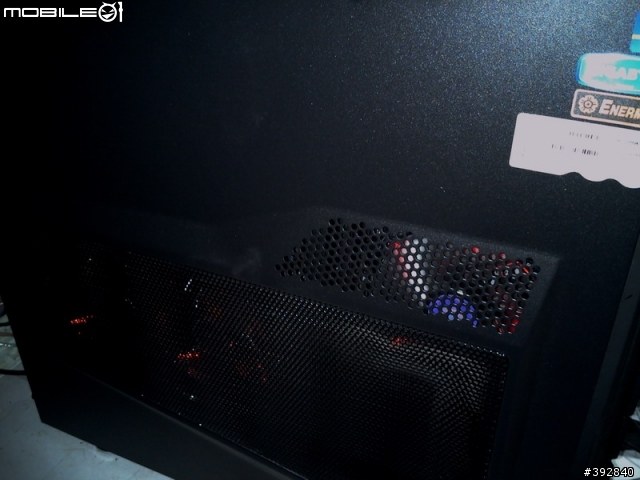

把側板裝回後再拍一張...雖然不能控制燈光開關,但是我本來就沒在關的,所以偶而望望腳下那多出的兩道紅光,心裡多少也爽了一下...

再附一張側板風扇安裝之後的溫度變化圖.... 好像沒啥改變呢. =_=||

附記 :
風扇安裝完之後,噪音方面的變化完全感覺不到,看來靜蝠的口碑真的不錯. 現在就等剩下的那兩顆懸吊扇寄來,再來對機殼底部進行安裝了.

至於小弟為何想把風扇裝滿? 這是為了迎接GW2(激戰2)所做的準備,儘管平日電腦溫度沒什麼變化,可是當激戰2上線之後,肯定又是一段廢寢忘食的日子了,到時,機殼內的溫度將會因此而多熱情呢? 所以囉,早一點準備,早一點安心.

rossbug

rossbug
個人積分：120分
文章編號：37729197

120分

3樓

2012-08-12 17:12

我沒這殼也沒酷媽那LED風扇，無法給太多建議

從網路上的開箱來看

樓主可以研究一下，酷媽那控制LED的兩pin插頭(不知是否有誤)

是怎麼控制的，給電壓，還是只是用開關接起來

如果是開關，那恭喜，樓主可以試試bitfenix的spectre pro LED風扇

我記得他也是這樣控制的

3:16左右，參考看看

靜蝠不能控制是可預料的，因為他只有3pin出來，所以LED是恆亮的，除非風扇架上有開關

Jil

Jil
個人積分：50分
文章編號：37754099

50分

樓主

2012-08-13 19:58

rossbug wrote:
我沒這殼也沒酷媽那L...(恕刪)

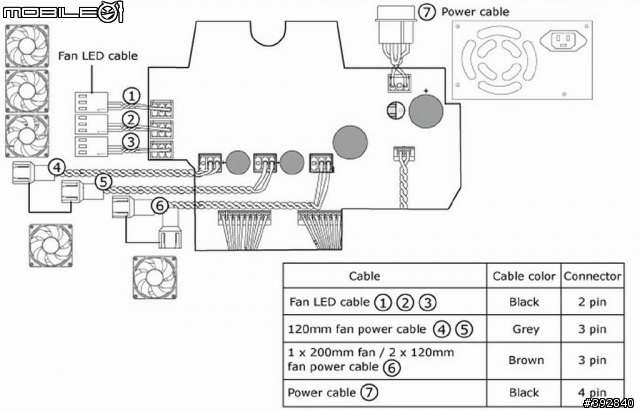

下面這張圖是遊騎兵機殼的風扇控制線路圖. 不過我看不懂-_-||
其實也沒差啦,因為前面我也說了我沒在關燈的,就這樣子用囉. ^_^||

Jil

Jil
個人積分：50分
文章編號：37888904

50分

樓主

2012-08-20 9:16

8/20日,完成機殼底部風扇安裝~

rossbug

rossbug
個人積分：120分
文章編號：37892989

120分

6樓

2012-08-20 12:13

風扇裝完後，記得整整線~~~~~，有助空氣對流
