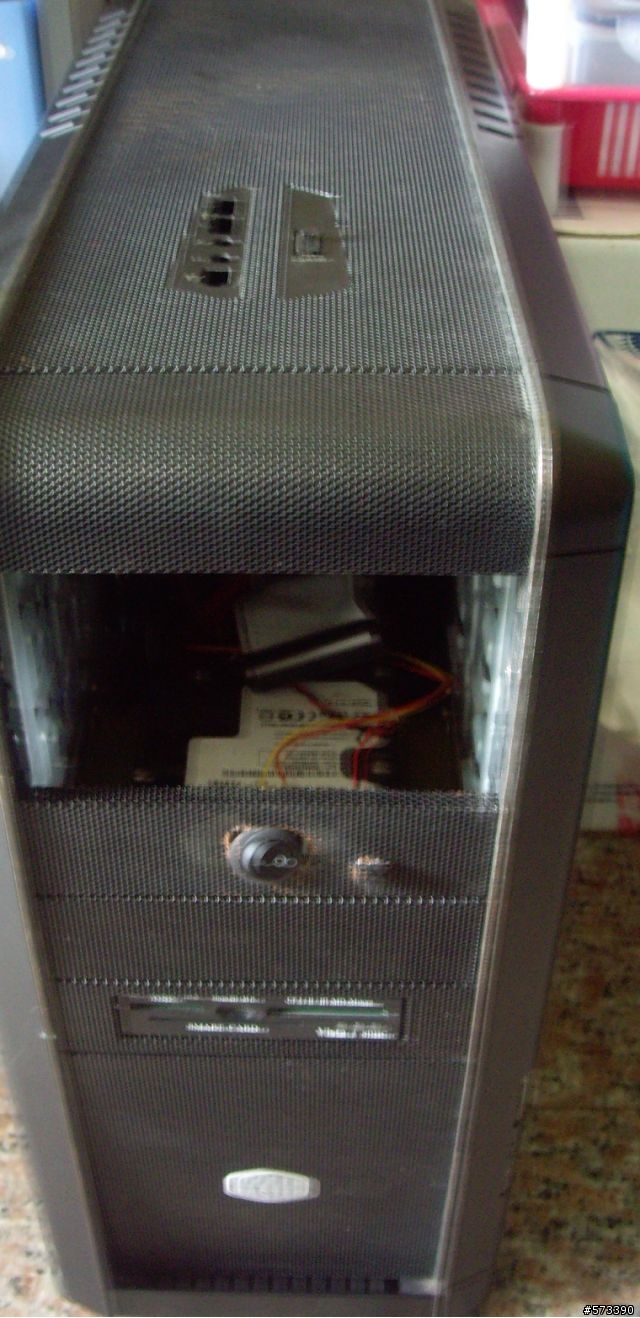

▲這次的主角就是它-酷媽的CM690第一代，上面的輸出入面板接口已經預先被我給拆下來了。
▲這咖號稱是當年的絕世好殼，隨著近期主機板的推陳出新，一些新介面接口，使得我的機殼也不敷使用，就趁著這次的改裝來讓它規格提升吧!

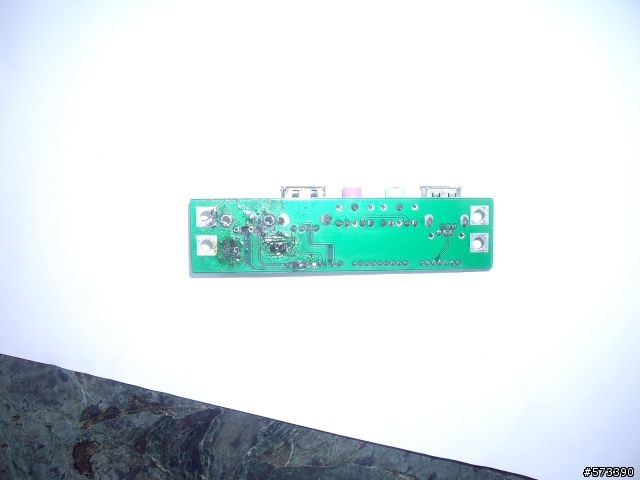

▲這是它的各個連接埠，由左到右依序為:IEEE1394、耳機、麥克風、USB2.0*2，其中一個USB Port 已經預先被我給卸除，所以圖面上是看不到的。
▲會只有解焊一顆USB Port 是因為我的主機板沒有內建USB 3.0 Port，這樣子用隨身碟灌系統時會無法被辨識，所以為了保險起見，保留一顆USB2.0，另一顆當然就是改裝為USB 3.0囉。
▲會把線材焊點解焊是因為等一下要換上USB 3.0的母座時，它的線要用USB 3.0本身的線材直接焊接在它母座的4個接腳，而這個機殼本身所附的線材接腳Pin就用不到，所以就把機殼線材的這4個Pin給解焊吧。
▲因為我買的是USB 3.0的擴充卡，所以我線材會以延伸的方式來連接到後面的面板，接下來把買回來的USB 3.0線材給去除一邊。

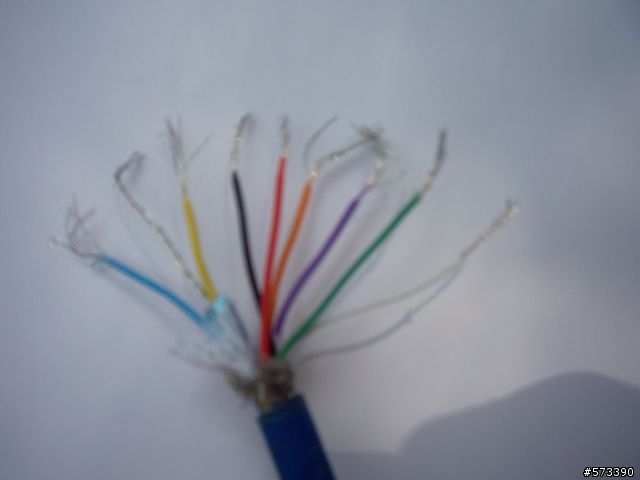

▲USB 3.0 的線材拆開來了就像這樣，一共有9條線。
▲準備一個USB 3.0的母座，因為 CM690機殼沒有多餘的孔位可以來固定後面多出來的5根Pin腳，所以必需把那5根Pin腳平放。
▲這就是平放後的5根Pin腳，這也是USB 3.0才有的Pin腳，USB 2.0則沒有這些接腳。
▲按照腳位定義把各個Pin腳焊接起來就大功告成了。

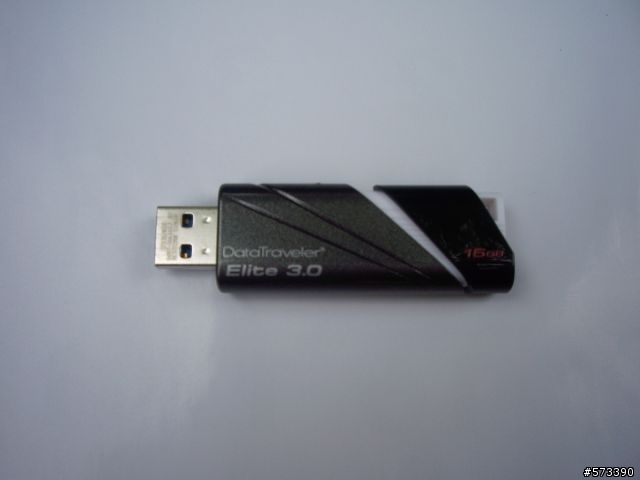

▲為了測試我改裝的有沒有成功，特別買了一隻 Kingston USB 3.0介面的隨身碟
▲還蠻有質感的，價格也不會太貴，拿來當這次的測試剛剛好。

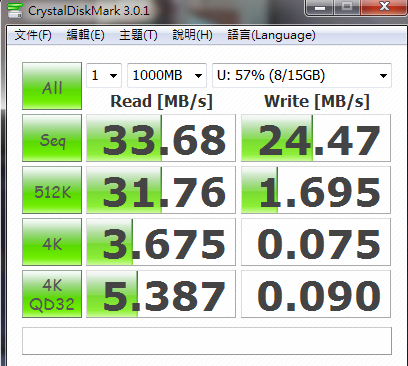

▲測試軟體為 Crystal Disk Mark 3.0.1，這個擷圖是在 USB 2.0下所測得的結果。
▲這是在剛改造完成的 USB 3.0 下測得的結果，符合隨身碟官方所公怖的速度。

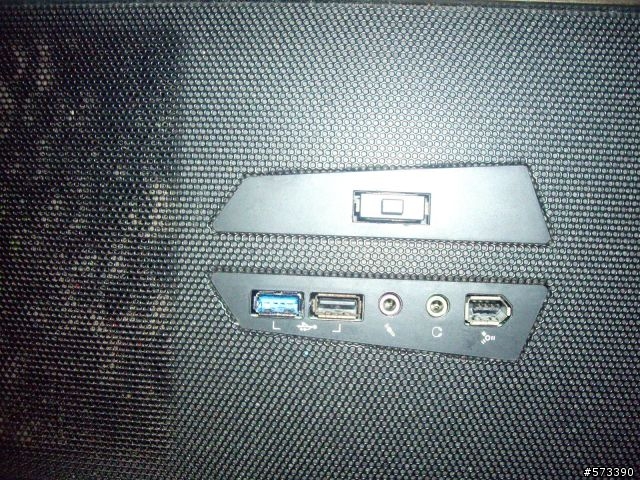

▲改裝完後的外觀
▲再來一張，嗯…雖然我的焊接功力不怎麼樣，不過真的是蠻有成就感的啦。
改裝後的心得:
只能說「DIY 精神無價」，要使用前置USB 3.0，雖然你可以直接購買一個5.25"的前擴充面板來解決，不過直接用機殼本身的USB Port來改裝，不僅不會破壞機殼整體美觀，而且改裝後的質感感覺又提升了不少呢，真的是只要有心，人人都可以是食神啊。
本文同步發表於T客邦之T17 討論區
，我的焊接功力也不怎麼樣，不然就不會花2個多小時在焊接身上了。
在焊接完成後，我還是有用熱縮套管予以包覆絕緣、增加固定性。只不過熱縮套管的顏色跟電火布的顏色都是黑色的，所以圖片上看起來不是很明顯。
至於其它的地方，則是有稍微小清了一下。有啦、有考慮新平台都添購完成、要裝機時再整個清潔個徹底啦。
