[分享] 麻瓜爸專用APU機的C+P是訊凱Elite 431 Plus + GX400

為了麻瓜爸有專屬桌機，兩老不用搶電腦，作兒女的我們按照麻瓜爸主要用途以及預算做最有效利用，決定跟隨用APU組合。

這部APU桌機組合的CPU是A8-3850，主機板看上小板A75M-D2H，兩個玩物外觀、性能介紹已經先分享了。這裡來開箱Case+Power吧！

最早是我不愛迷你Case，小板子也不用搭大機殼，看到板上有人分享訊凱Elite 431，黒化質感比今年二月幫忙老媽股票機換殼升級Elite 343好太多，Case也沒大很多。當然知道兩個系列差一個等級，Elite 431出走小朋友多一些，最後考量小板A75M-D2H有內接USB3.0專用19-pin插座，搭上同樣有內接USB3.0的Case是最好。

到了現場又看到多了透明側版以及硬碟的快抽Dock座Elite 431 Plus，天人交戰一下子，認為多幾張紅色小朋友還可以承受，馬上改愛它，雖然麻瓜爸暫時用不到USB3.0、硬碟的快抽Dock座，我想以後一定會用到。

這部A75M-D2H主機的Power規劃，沒有顯示卡，較吃電是APU、一部硬碟，我想400W左右夠用。板上有人分享銅牌認證的GX 400W改版了，看入手心得不惡，在現場誤認Elite 431 Plus + GX400有優惠，那真是太棒了！結果回家算錢是紅配綠優惠A8-3850 + A75M-D2H。

▼真正的菜單



▼新組APU機的AMD A8-3850 CPU、技嘉A75M-D2H主機板，以及訊凱Elite 431 Plus + GX400，用了10多張小朋友換來。



來看新敗入零件部分的C+P吧～
※Elite 431 Plus機殼：


▼ 這咖Case體積不太大，老勁戰腳踏板可以裝的下，開箱前先留下外箱規格表。



▼ 開箱前先留下外箱規格表。



▼ 把機殼倒出來。比直接抽取來的省力！！



▼ 這使用說明書是Elite 431系列通用版，Elite 431有3款，Black-Basic、Black-Plus、Black，我看Black-Plus是豪華版，多了透明側版以及硬碟的快抽Dock座，相比Black-Basic又多一組內接USB3.0。



▼ 黑壓壓ATX機殼外觀，兩大兩小的可拆卸式網狀前置面板，外加一個sata硬碟的快抽Dock座，面板下方有閃亮亮CoolerMaster徽章，以及對應內部一顆12公分藍光LED風扇的前進氣透網孔設計。



▼ 前置面板上的I/ O有Reset鍵、USB 3.0、USB 2.0 x2、麥克風、耳機、USB 2.0、HDD指示燈、電源鍵以及電源 LED。



▼ 取下sata硬碟快抽Dock座的防塵蓋，看內部長怎樣

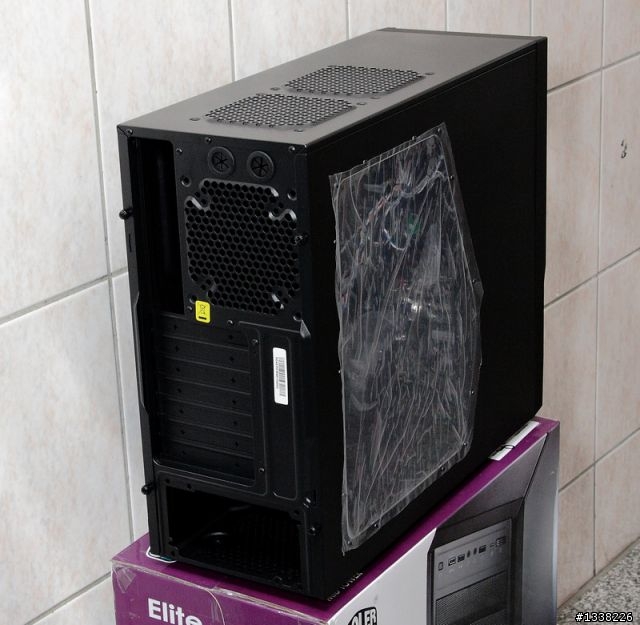

▼ 機殼背部有8/9/12公分風扇孔，一旁兩個小圓孔是預留水冷孔，方便水管通過，擴充槽有7個，很流行的下置式電源方式，讓熱對流更有效率。



▼ 邊緣處理不會刮手。



▼ 機殼上方需自行加裝兩個12公分風扇

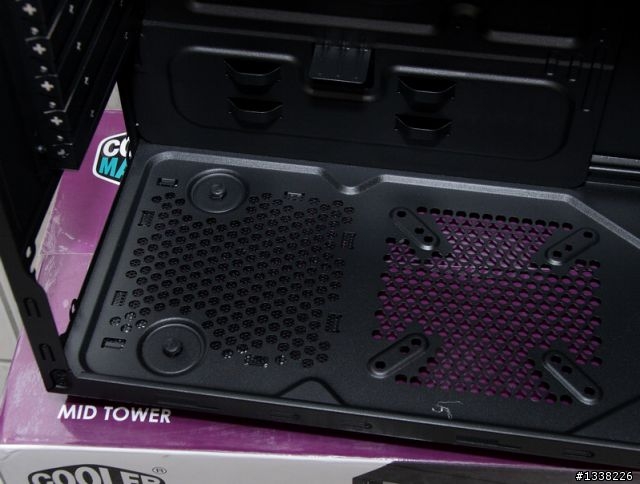

▼ 機殼底部有加高支撐墊，Power安裝處散熱孔加上濾網。



▼ 取下兩個側板，其中一側板有一大片未開孔透側。

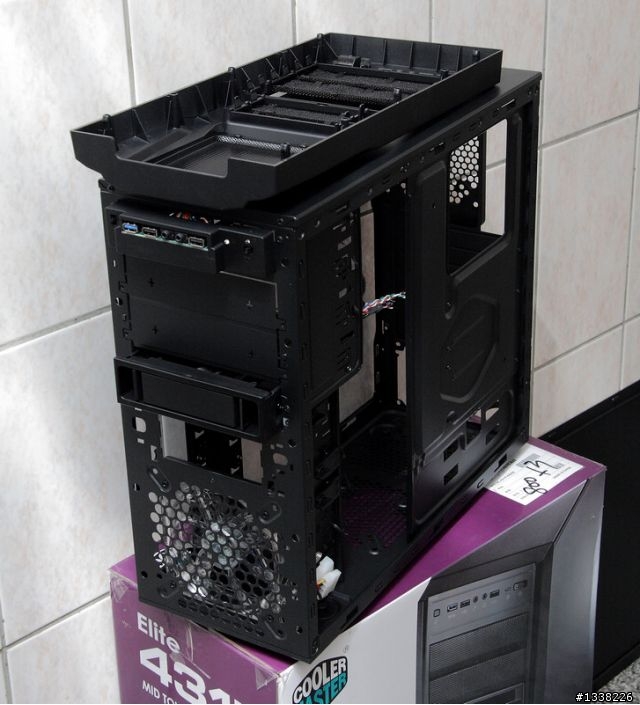

▼ 前面板與機身是可以分離，把機身左側3個前面板卡扣逐個押下退出，接著往上掀拉。12公分藍光LED風扇安裝處有預留自行加裝14公分風扇孔位。



▼ 前面板兩大兩小的可拆卸式網狀前置面板加入濾棉防塵。



▼ 鋼材質內部外觀，採黑化烤漆，有主機板固定孔位定義說明，安裝螺絲包、束帶放在一袋並綁於硬碟架邊。

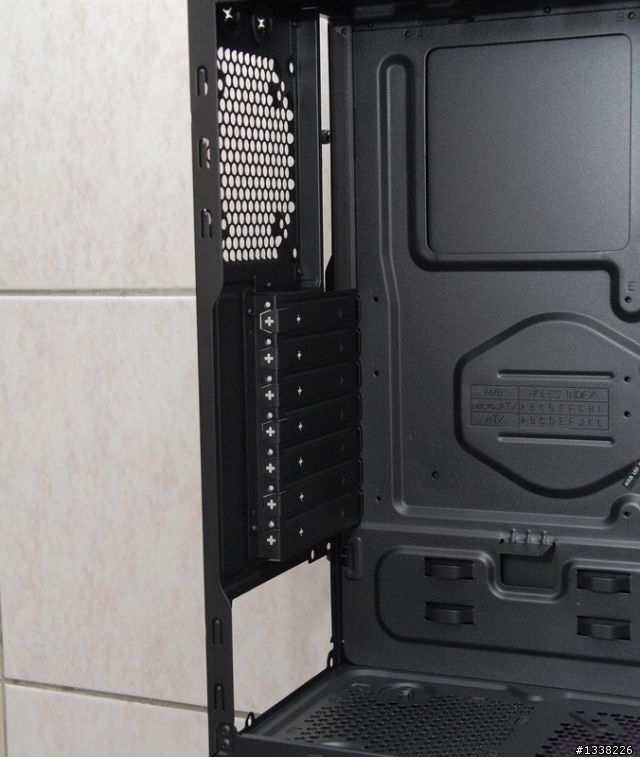

▼ 機殼內部有4大7小空間，4大空間扣除前置面板上的I/ O、sata硬碟快抽Dock座佔用空間，實際能用只有兩大空間，提供免螺絲設計，跟愛妻二代機2600K使用HAF 912 Advanced機殼一樣的免免螺絲卡榫設計。



▼ 7小空間其中三個5.25擴充槽側邊提供免螺絲扣具。使用方式是把中間旋鈕扭開，取下扣具後，把光碟機放入並對應擴充槽側邊孔位，再把扣具放回並扭回中間旋鈕。



▼ 前置面板上的I/ O的連接線材，線材長度不至於過短。



▼ 內接USB3.0專用19-pin頭，搭上同樣有USB3.0的19-pin插座A75M-UD2H正對味。愛妻二代機2600K使用HAF 912 Advanced機殼只能拉USB3.0線接主機板背板IO的USB3.0插座。



▼ 機殼上方需自行加裝兩個12公分風扇處預先加上濾網。



▼ 機殼內部的後方外觀。
需自行加裝後置風扇可以安裝8/9/12公分規格，加速主機內部的熱氣往外排出。7個擴充槽擋板可以不用工具即可卸除，但擋板無法再使用。



▼ Power安裝處隔壁散熱孔有預留自行加裝8/9/12公分風扇孔位



▼ 小喇叭、螺絲、說明書。



▼ 要採背板走位的機殼內部整線方式不是不能，需要花點巧思才行，我承認自己不行，大概整理一下而已。



※GX 400W：

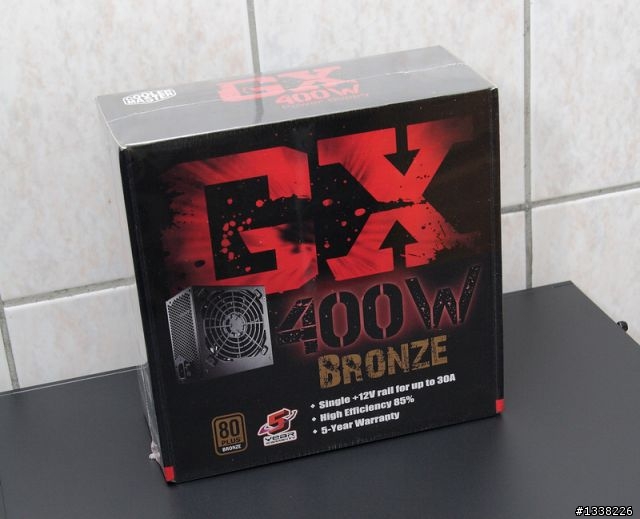

▼ 有著銅牌認證的GX 400W，CoolerMaster提供五年保固，相對價格算便宜大碗！



▼ 盒子這面有規格表、各路電力輸出能力，比較重要的部分，包括符合ATX12V Ver. 2.31電源規範、12公分散熱風扇、有Active PFC、一般負載操作時能高達85%以上的效率、保護電路設計：OVP過壓保護、UVP低電壓保護、OPP過功率保護 OTP過溫度保護、SCP短路保護。



▼ 提供電源接頭：M/B 20+4Pin x1
CPU 4+4Pin x1
PCI-E 6Pin x1
Peripheral 4Pin x3
SATA x3
Floppy 4Pin x1

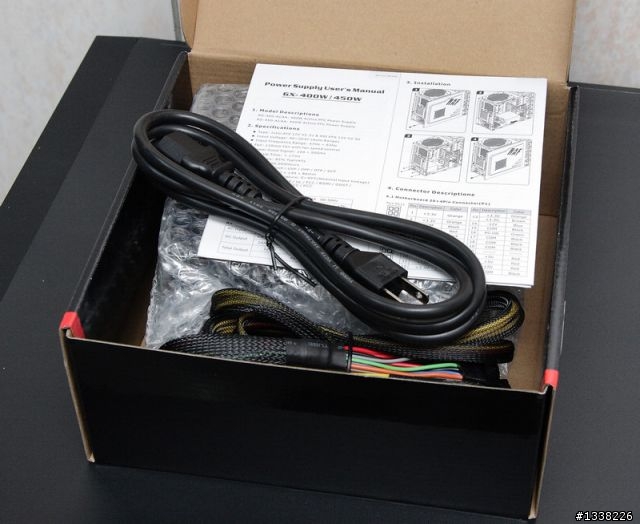

▼ 開箱只有這些物品。

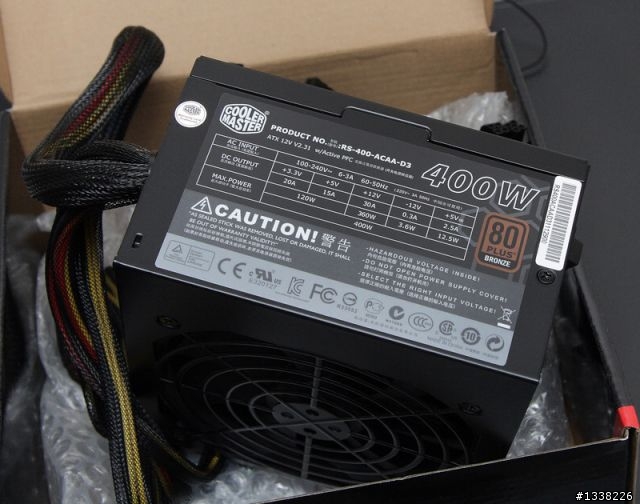

▼ GX 400W側邊貼著詳細規格標示，自動調整全球適用電壓(AC100V～240V、50Hz／60Hz)，單一12V的設計，可以輸出360W，其餘電路加總才達到400W，獲得CE / FCC / UL / TUV / C-Tick / GOST / BSMI / CCC / KCC / CSA認證。



▼ 黑化外觀Power，連PSU底部搭載的12公分風扇也是黑化處理，PSU大小(高/寬/長)：86 mm (H) x 150 mm (W) x 140 mm (D)，PSU本體與各項電力輸出線材連接在一起，連接處加入塑膠環套保護，各組電源線材採用尼龍編織網包覆。



▼ 各項電力輸出線材接頭大合照。CPU專用電源接頭採用4 + 4-Pin的設計，一組S-ATA接頭輸出線材提供3組S-ATA介面裝置電力來源，一組大4pin、軟碟機專用電源接頭輸出線材提供3組大4pin。



以上就是新組APU機的C+P：訊凱Elite 431 Plus + GX400開箱部分，接著來裝機。


使用OCCT 3.1.0軟體，跑一下Power測試項目，看看GX400的各項曲線是怎樣，給大家參考。OCCT 3.1.0軟體設定方面，手動指定30分鐘測試時間

簡述這次的測試硬體規格：
CPU：A8-3850
Patriot PSD32G1066K 1GBx2
Seagate 7200.11 1TB
AMD 11.8
A8-3850原廠扇
System：Windows 7 Ultimate 64-bit

▼ A8-3850核心一溫度，原廠扇真是堪用等級



▼ CPU電壓。測試過程沒有任何錯誤，曲線波動約4.44％。



▼ 3.3V輸出。曲線波動約0.95％。



▼ 5V輸出。曲線波動約1.58％。



▼ 12V輸出。曲線波動約1.55％。



先講講GX400，電源線材長度不會太短，400W搭這樣輕量級主機剛剛好而已，賣價對比銅牌、五年保還算適當。唯一碎碎念是大4pin改用省力插拔接頭型式會更贊。

那機殼的話，個人覺得邊緣處理還不錯，它的下置式電源安裝設計，要注意電源線材長度不能太短，不然會影響機殼理線。

sata硬碟快抽Dock座沒有便利退出設計，替換硬碟時要注意，而且硬碟停電後等10秒以上再抽取。

機殼的免螺絲扣具要全部用上7小空間，只能鎖單邊才行，這APU機只有配給一HDD，暫時沒有困擾。

如果7個擴充槽擋板可以不要是單次使用，或另附上擋板會比較好。另外，有給後抽12公分風扇也蠻不錯，找時間再去加購。以上兩個最好不要加價嘍~這篇分享文就先到此告一段落。
