[分享] 多功能硬碟散熱器 SYTRIN的 SHF110/15修改

以往都是潛水在看諸位前輩各式有趣的開箱文,今天終於有個機會來試試,雖然硬碟散熱器不是很特殊但是希望大家不吝指教,新手拍照也請多包含

言歸正傳啦!!
看一下剛到手的貨物
SYTRIN這個牌子大概不常見,不過看到這個東西感覺不錯就手癢癢

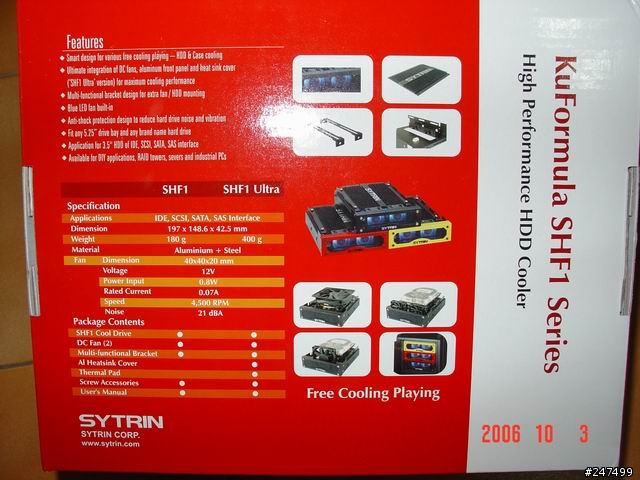

包裝盒背面

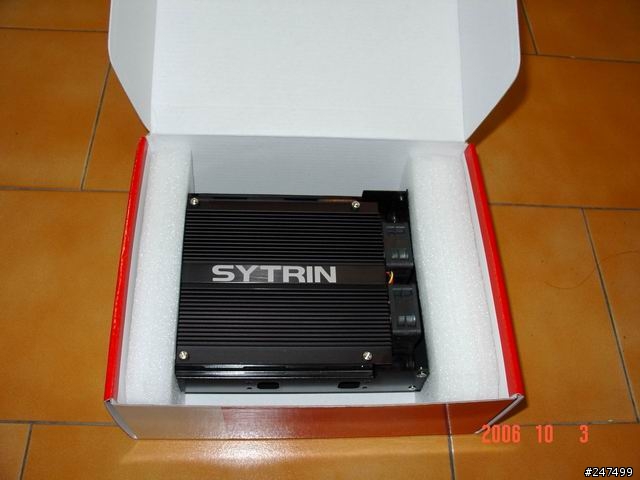

開胡拉,阿不是拉 是開箱
包裝很精簡疑配件呢

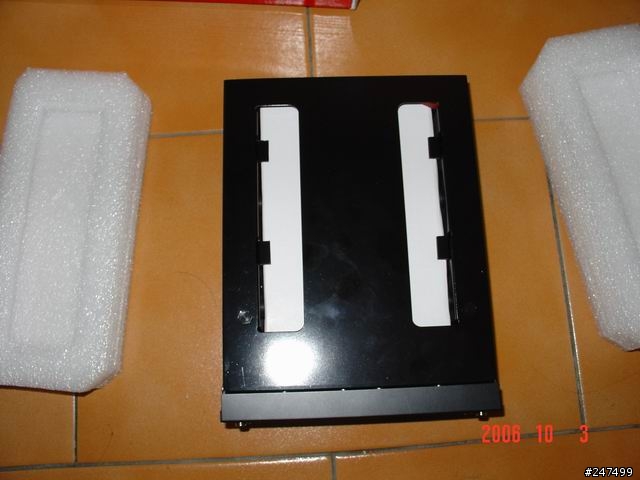

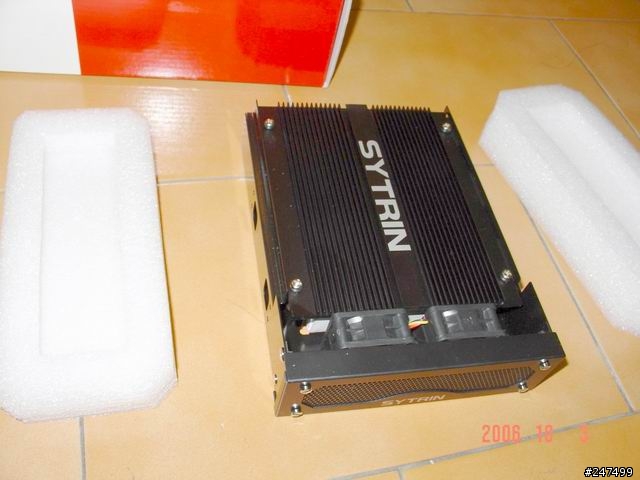

正面

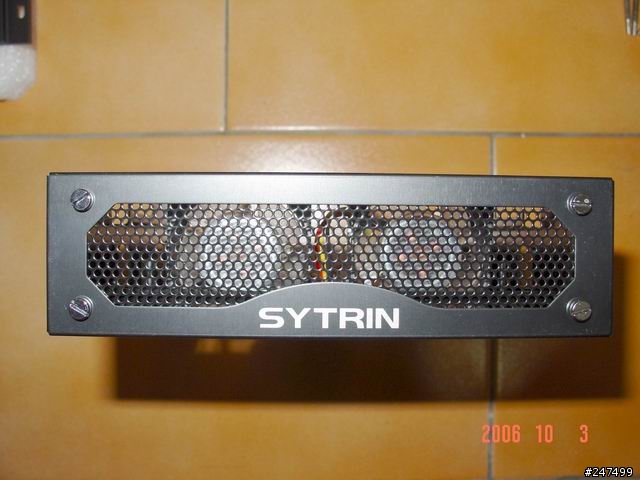

前面板,可以有不同的顏色可以換

背面,裡面有個盒子應該是配件吧

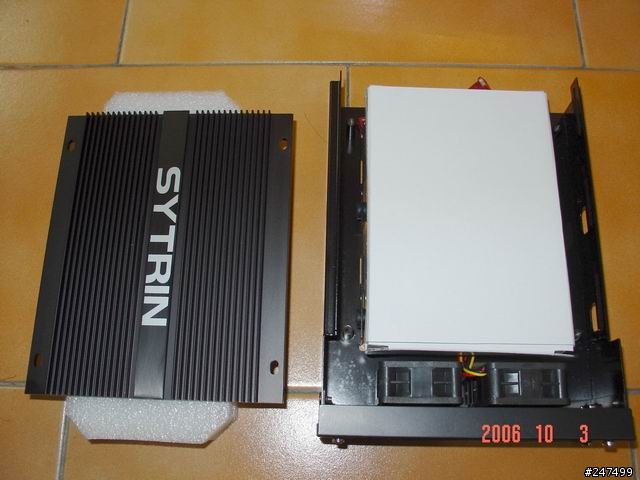

要拆開上面的散熱板才拿的出來

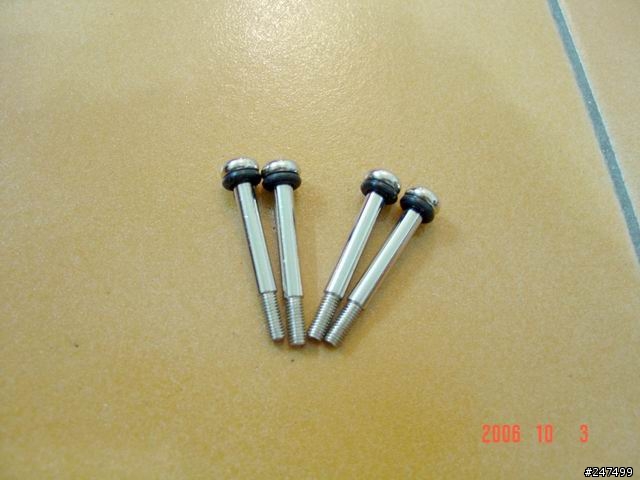

喔散熱板固定用的螺絲還有裝O型環防震喔(應該是吧)

配件全圖

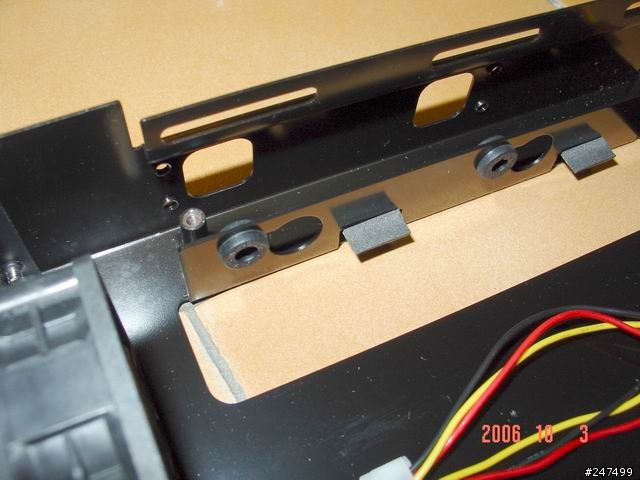

固定硬碟的架子跟鎖孔上還有防震動的橡膠墊子

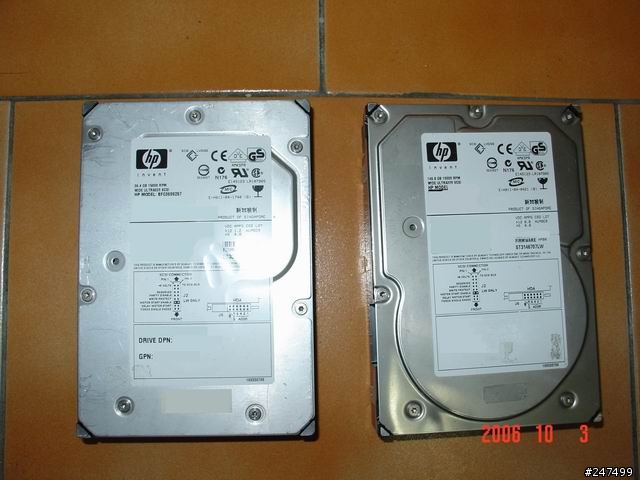

今天重要的主角出現了
36.4GB 15000RPM 以及 146.8GB 10000RPM的scsi的硬碟,就是為他們買的
但是有兩台為什麼只買一個散熱器,哈哈因為這一台散熱器可以有不同的玩法


看到了嗎可以自己惡搞阿..哈哈,有三種不同裝法

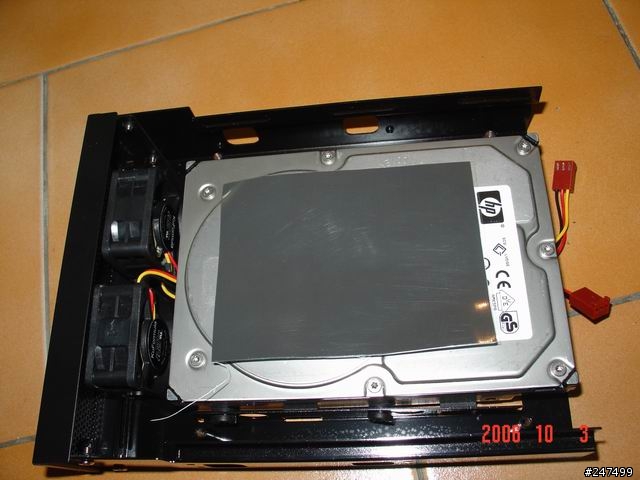

正常的一顆硬碟裝法(說明書寫的),在硬碟跟散熱片間有一片傳熱墊,要使散熱片跟硬碟平貼

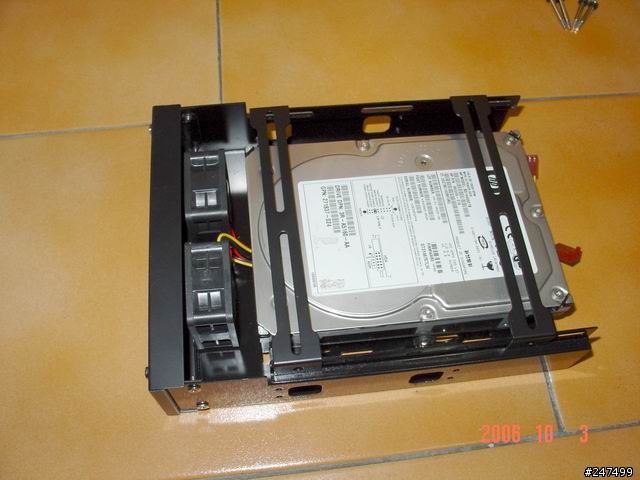

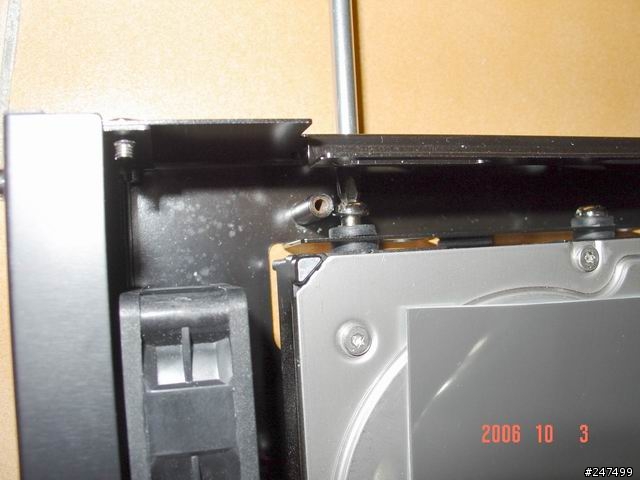

額外提一下,鎖硬碟與架子結合的螺絲是用等高螺絲,可能要避免鎖過頭架子變形吧

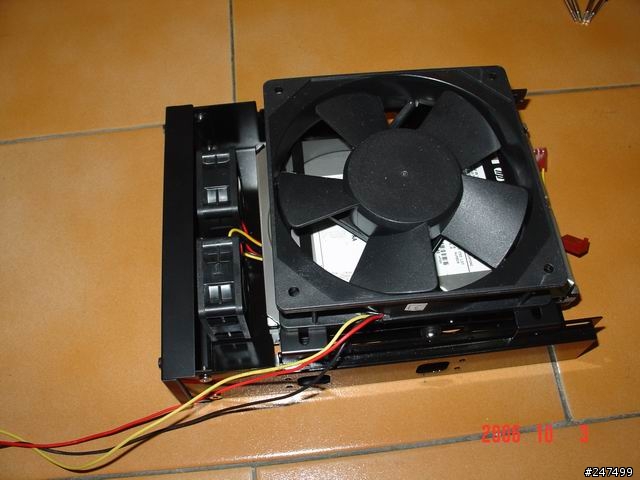

小弟覺得一顆硬碟的最強的裝法

上面加上一個12公分的風扇

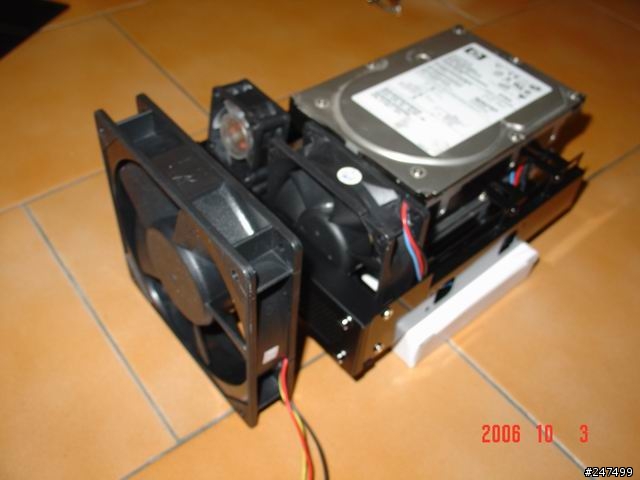

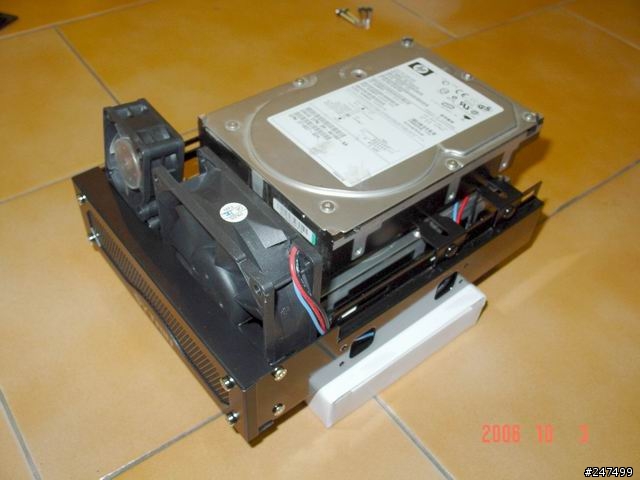

不過小弟有兩顆硬碟加上一個八公分風扇所以要變裝


本來想裝12公分的但是實在太高了要三格

我的機殼太小,退而求其次加一顆8公分的風扇

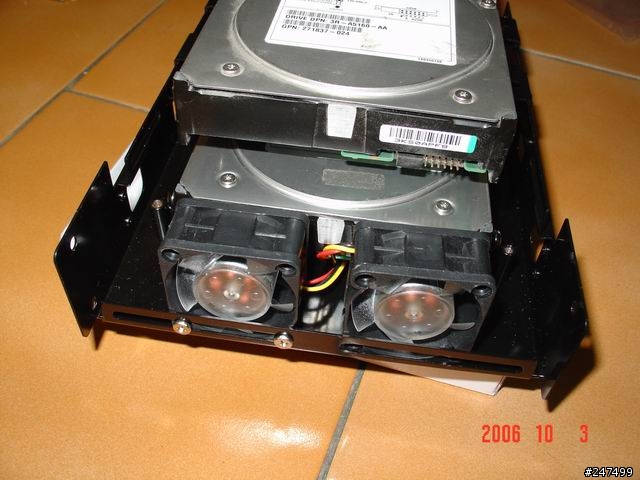

接上去試電一下,哇 原來的小風扇還會發光,那照原來的裝法會有兩個藍眼出現
上面那顆小風扇歪歪的是還沒固定拉,我會用雙面膠來黏

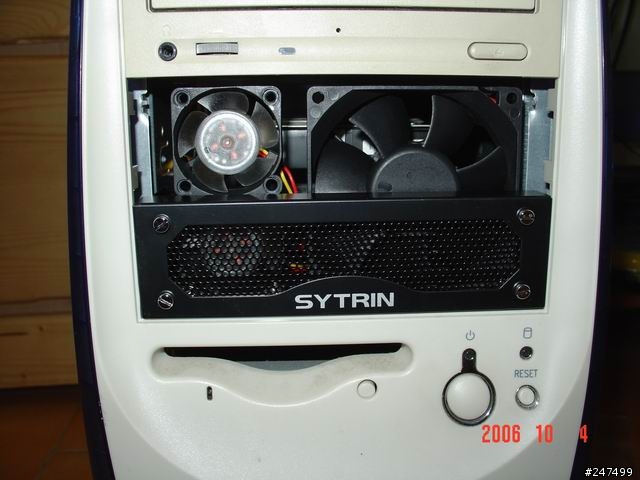

改裝完成拉

安裝過程介紹到此
至於效能怎麼樣,等老闆出去在來測試
====================================================
到底效能如何待我說來
測試方法,讓兩顆硬碟跑硬碟完整重整(整個測試時間內)
室溫約25.3度
每項測試時間約等10分鐘
硬碟的溫度
風扇未開啟,上面的硬碟45.3度,下面的硬碟42.5度
風扇啟動後,上面的硬碟33.6度,下面的硬碟32.6度
另外一點由於從前面有氣流進來機殼內部的溫度(靠近上面)從38.3度降到32.6度
效果還不錯,價錢也不貴,物超所值

-------------------------------------------------------------------------------------------
這幾天在測試發現一件有趣的事情,就是當沒把散熱架風扇接電源,光打開機殼側板時硬碟的溫度竟然直線上升,本來是想測風扇開之前跟之後的差別,結果發現側板也有很大地影響
上次測量時讓硬碟跑的重整軟體好像不夠力,這次直接複製檔案跑,溫度也差了好幾度
對於開側板溫度上升的問題我自己有個想法可能是power+系統抽風風扇造成機殼內為負壓
所以當側板打開時反而空氣沒法從前面版進來,所以側板有蓋起來的話可以加成硬碟的散熱效果
不過當硬碟是照以往的位置放在下方的話就不一定有這種效果
用了新的想法來測試結果
１。風扇只裝原來附的兩顆,拆了８公分的,聲音更小一點
２。硬碟只裝一顆

只裝硬碟散熱器沒開風扇沒蓋側板 溫度 53.6度 <---天阿！開側板溫度差了快１０度　沒有對流差很多
硬碟散熱器+蓋側板 溫度 43.4
硬碟散熱器+蓋側板+風扇 溫度 35.7度
室溫約27.6度
看來環境的設定跟散熱器及對硬碟溫度有很大的影響,看到能降到３５度左右就比較不怕硬碟燒壞了
