[開箱跟裝機] 銅牌450W的Enforcer執法者執勤開動

現在的機殼經過個人魔手使用2年多,外觀不再亮麗,前面板卡榫斷裂2根,也沒有前置USB3.0設計。前些日子有考慮跟隨工作2號機升級時,一同入手一咖不錯的機殼,而且服用好幾年的電源供應器也一起更換(這還是一款沒有80Plus電源供應器)。

上網爬文做功課,逐次翻閱近期機殼開箱文,眼睛都快看花了。注意到幾篇文章提到CM STORM推出的Enforcer執法者機殼,個人喜愛這機殼的前置外觀有十足獨特性,採新式內接式USB3.0設計,提供前置20cm風扇,有透明側板設計,機殼內部空間不會過於狹小,我想這個機殼應該又可以歷經多次主機升級。

趁著假日走一趟光華商場親眼見識,並且親手觸摸機殼折邊或邊緣處理的狀態,我認為組裝主機時,應該不會在手留下「鮮紅色」痕跡。嗯!個人確定要敗入它了。隨後又看過多款電源供應器,在價錢與工作2號機電力需求的因素下,最後也一起帶走GX-450W。這次敗家一共出走4.4張小朋友。

開箱序幕就由執法者機殼開始囉!說實話,我親眼看到它時,愈看愈覺得它應該是機器戰警才對。



全英文的圖文表現Enforcer執法者特點。

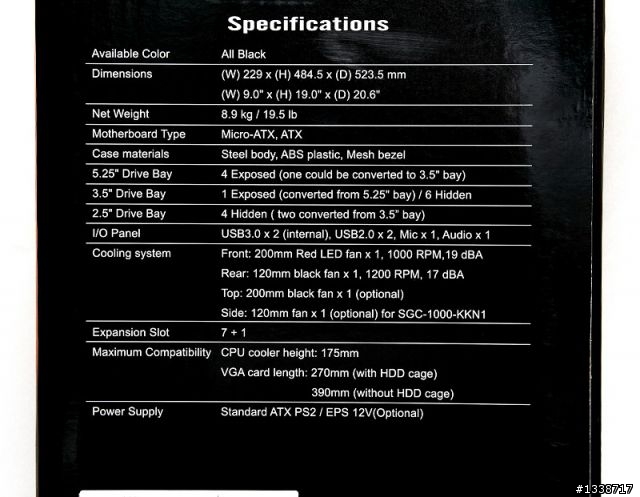

執法者規格表。

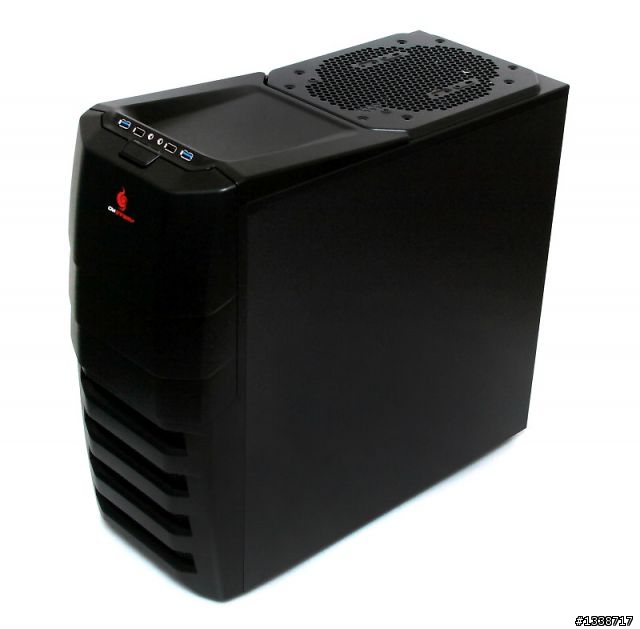

黑化執法者體重有8.9KG,體型大小約52.34 x 22.9 x 48.45 cm(D,W,H),前面板蠻有型。

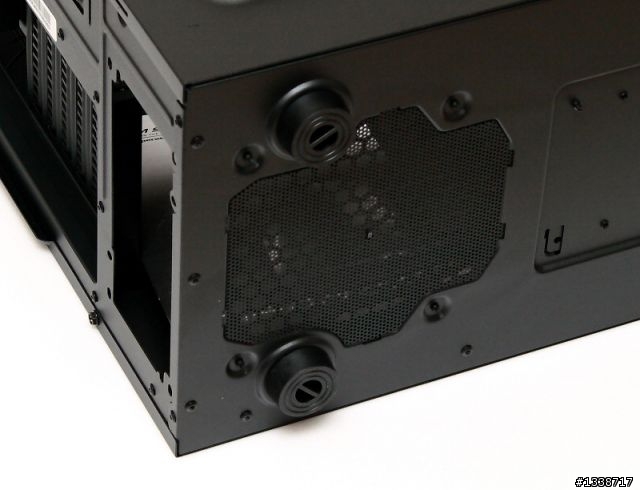

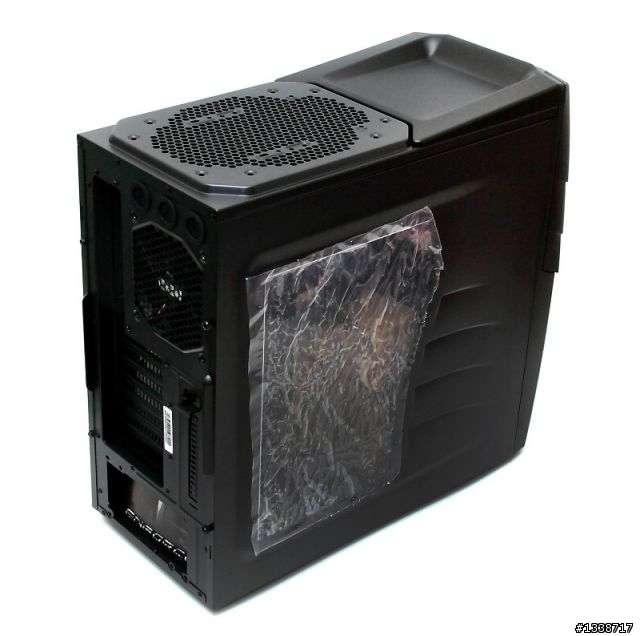

這樣可以看出透測設計的徹版,機殼背部有3組預留水冷孔,搭載一組12cm散熱風扇,下置式電源設計。

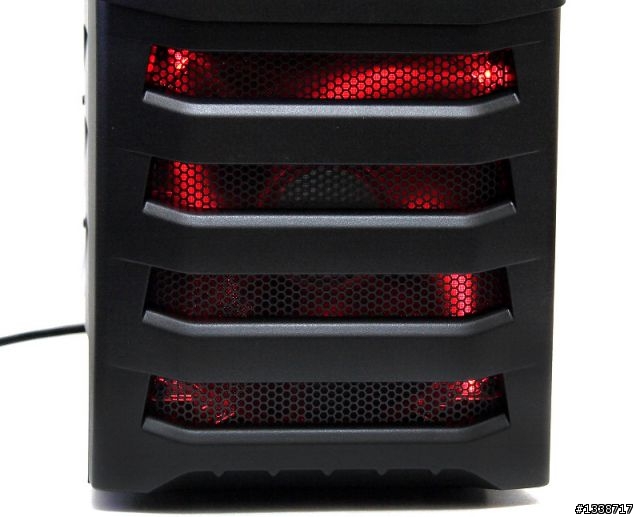

前面板有沖網孔設計。

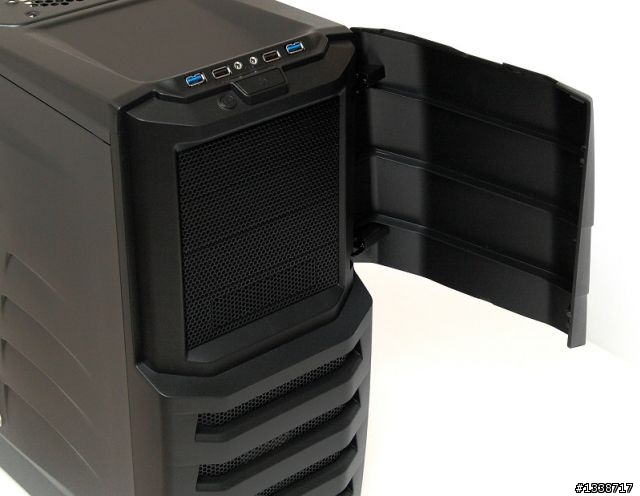

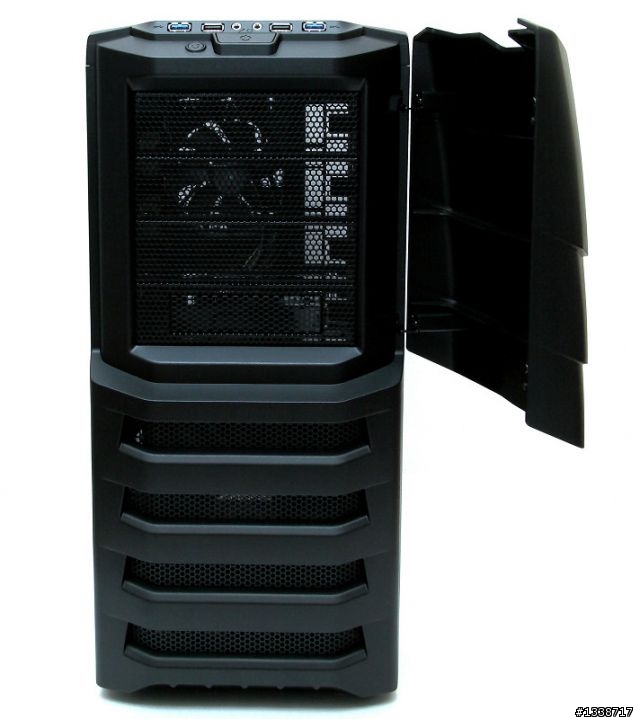

4個5.25擴充槽面板前採用磁吸式門板設計。

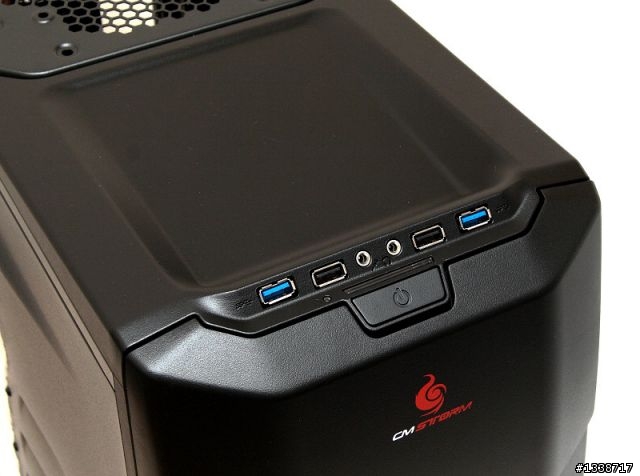

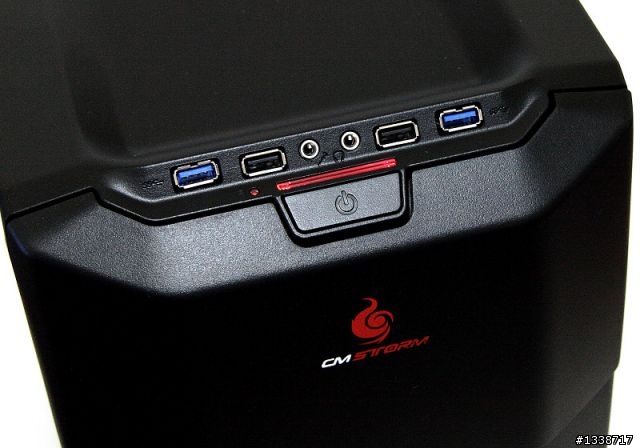

I/O面板以及電源鍵設計在機殼上,I/O面板提供2組USB 3.0 、2組USB 2.0`以及一組MIC 、Audio。I/O面板後方有提供大型置物空間,可以擺放USB介面的外接硬碟或耳機麥克風。

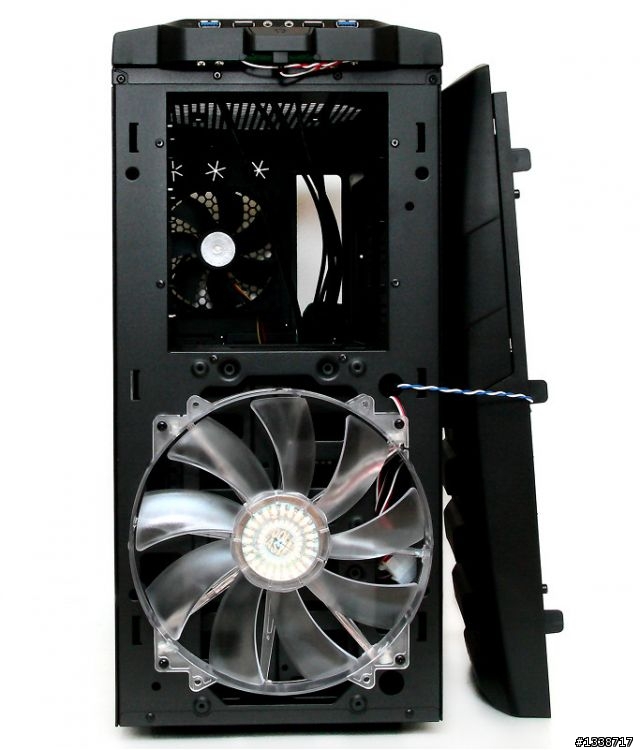

前置面板可以拿下,這樣可以方便清理裝置在機殼前置下半部的20cm紅光LED 風扇。這款風扇最大轉速為1000 RPM,運轉音量約19 dBA。



機殼頂部後方提供可以裝置一組20cm風扇或兩組12cm風扇的散熱孔。



機殼底部有4個大黑色墊腳,讓機殼穩固不搖晃。

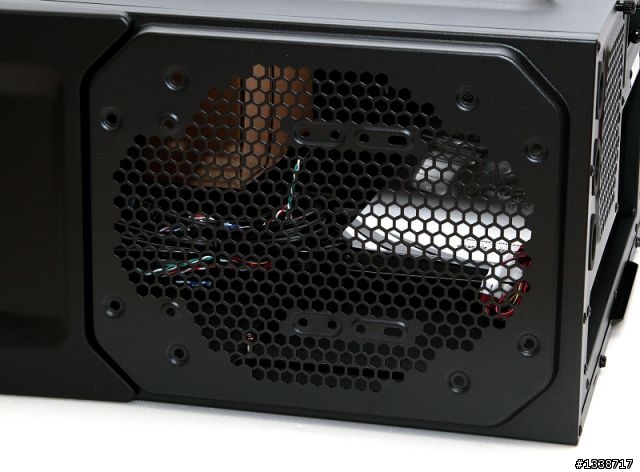

開孔網狀設計,提供電源供應器的進風。

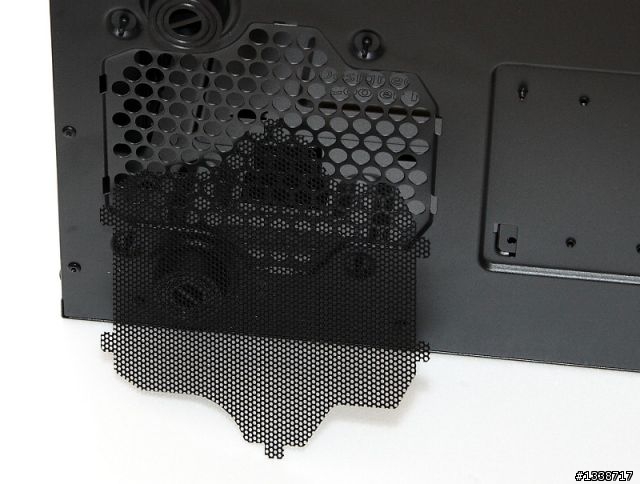

濾網用手撥就可以取下。

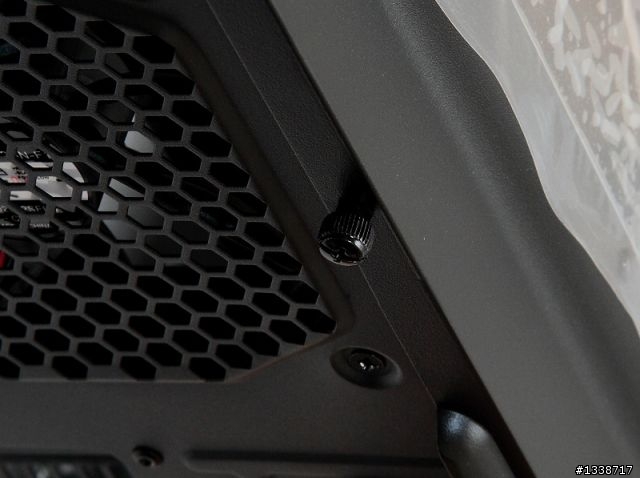

透明徹板這邊用省力大頭螺絲。

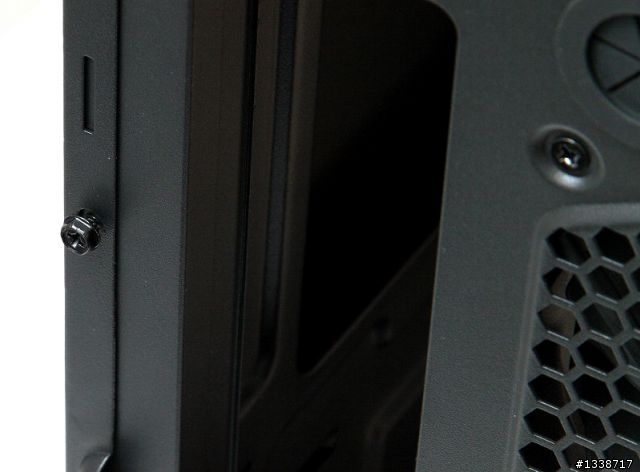

機殼另一邊側板用的固定螺絲,可惜沒有用省力大頭螺絲。

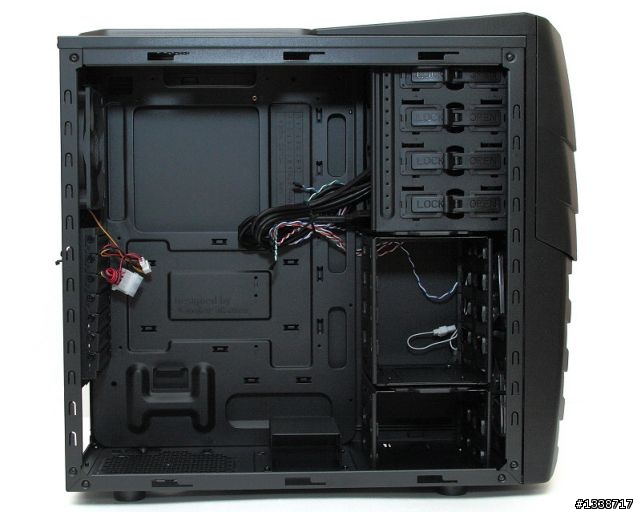

內部由鋼材打造,採全面黑化處理,適用Micro-ATX、ATX主機板,內部空間可以裝下高度17.5cm的CPU散熱器。有人說內部設計跟CoolerMaster HAF912極為相似,個人看過其他分享文也是有似曾相識之感。

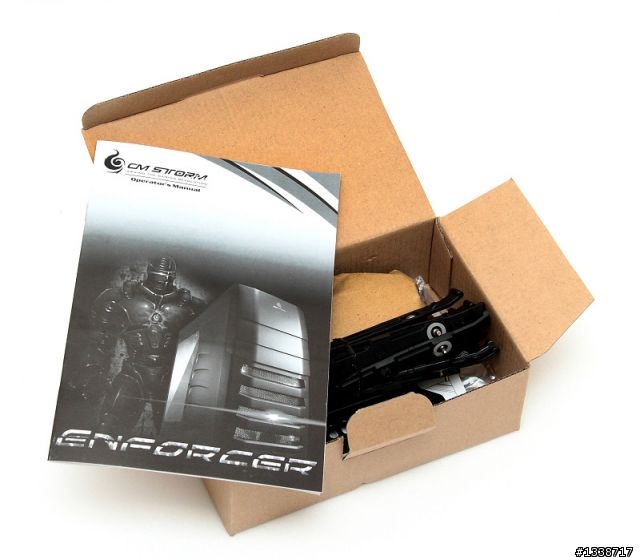

看似清湯掛麵配件與說明書。

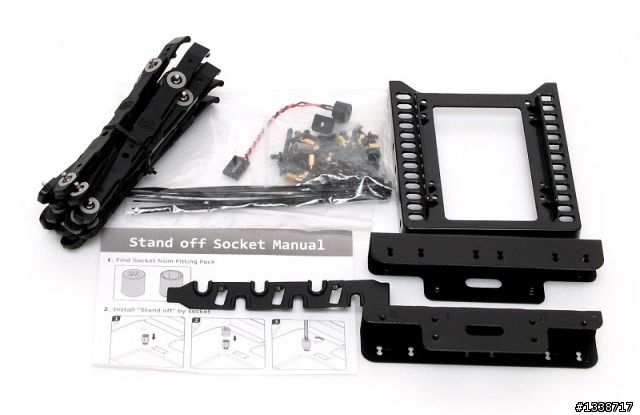

配件盒可是有多項法寶,包括Speaker、黑色束線、5.25吋轉接架、3.5吋免工具固定支架、防盜擋片、SSD轉接架以及銅柱鎖等。

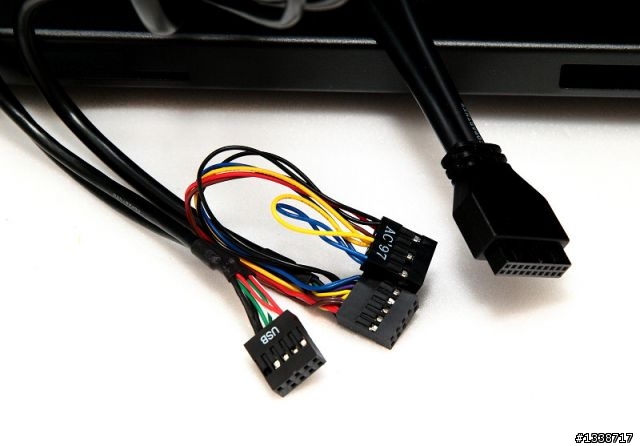

內接USB3.0線材跟USB2.0接頭、前置音效接頭,以後USB3.0走線不用穿過機殼背後專用孔。當然,也要新主機板要提供USB3.0插座才行。

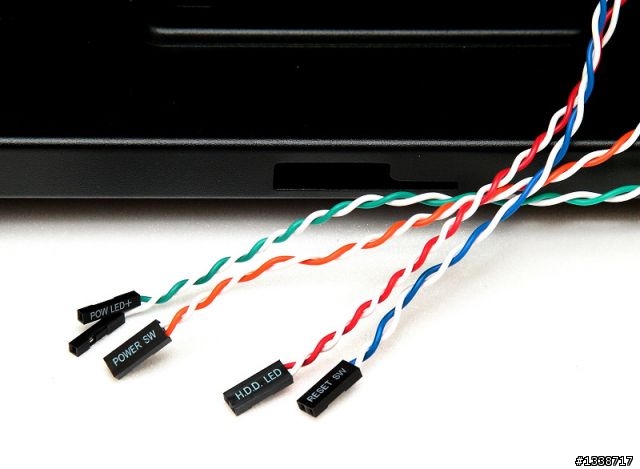

另一組IO線材,包括前面板開關、燈號。

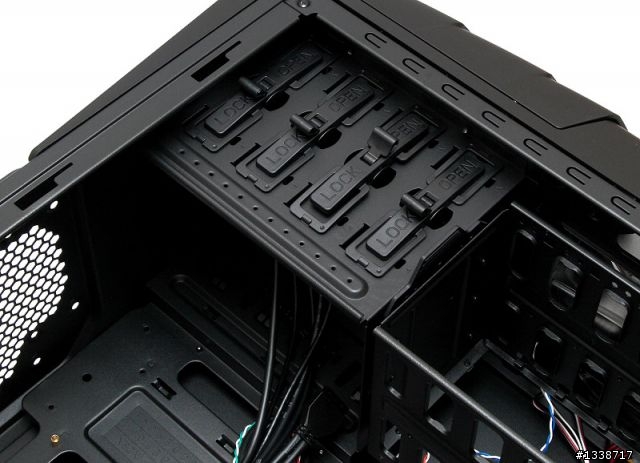

用卡榫左、右搬動就可以固定或鬆開4組5.25吋裝置。

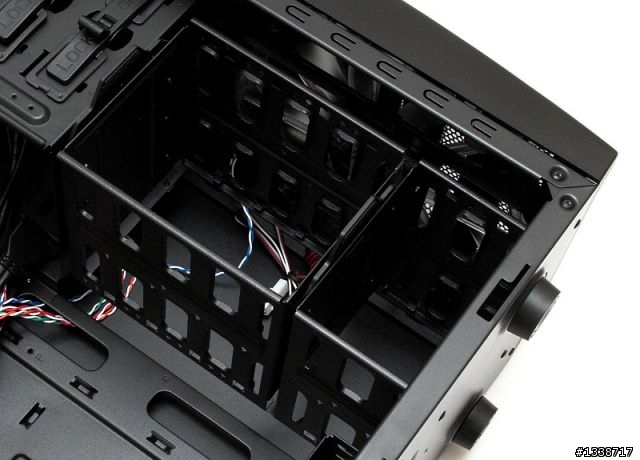

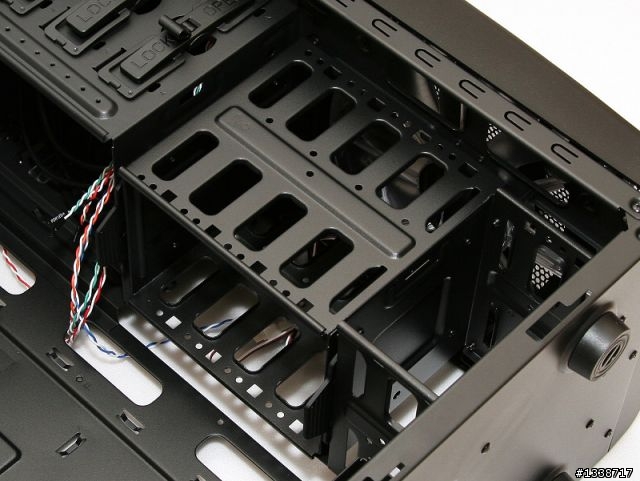

提供6個3.5吋裝置空間,其中4組安裝於一個可拆卸式硬碟架。

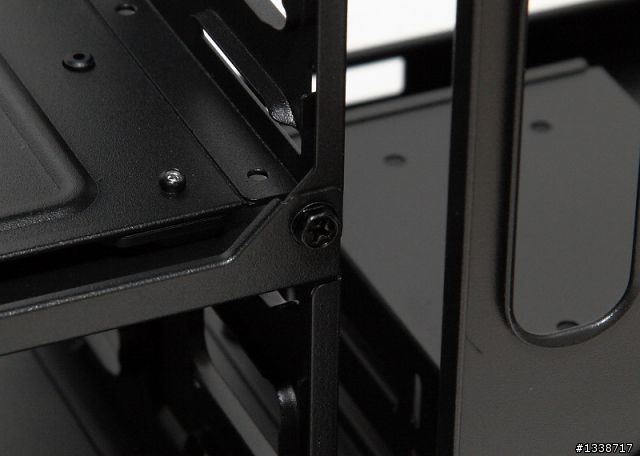

可拆卸式硬碟架另一側有4顆固定螺絲,取下螺絲後,才可以移動硬碟架。我要去找大頭螺絲來換拉。

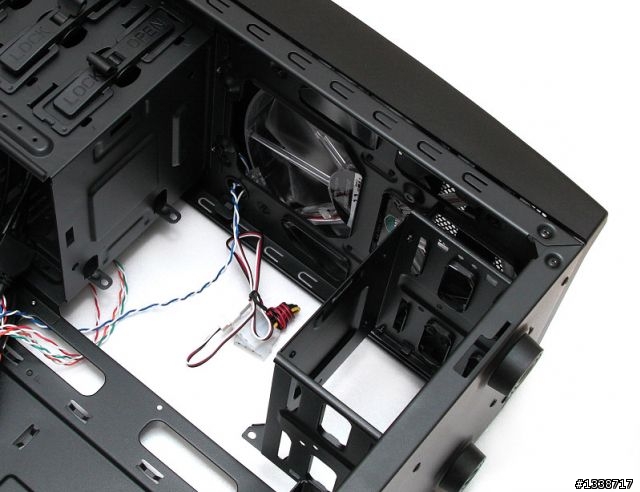

可拆卸式硬碟架取下,多出的空間讓機殼可以支援39公分長度的顯示卡,這下子A、N家卡王都能安心入住。

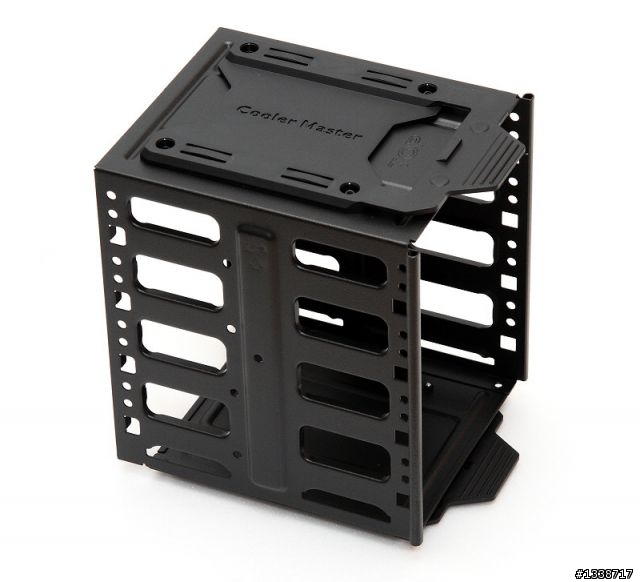

可拆卸式硬碟架也是黑化處理。



其實可拆卸式硬碟架不僅可以取下,還可以轉個方向來安裝。

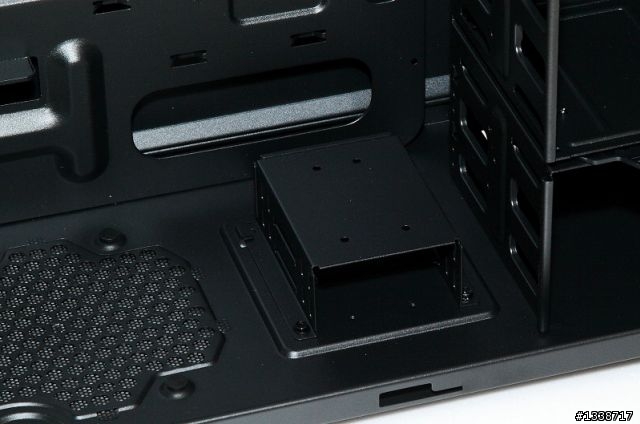

獨立的2.5吋硬碟裝置空間,裝得下兩顆2.5吋裝置。



獨立的2.5吋硬碟裝置架可以取下。

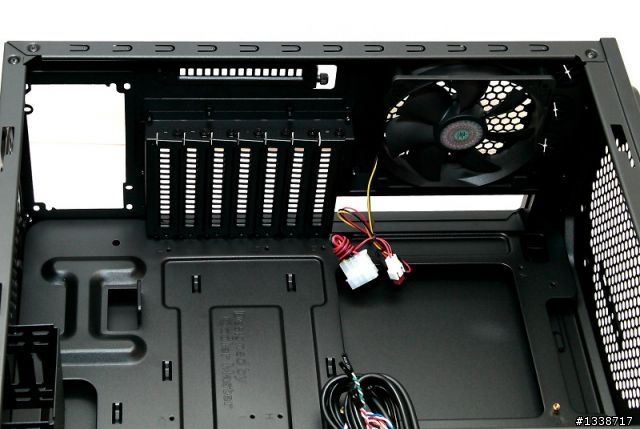

7組介面卡擴充槽,最上方那一組介面卡擴充槽是用來安裝防盜鍵盤、滑鼠線材擋板。在這裡的12公分風扇是負責抽出機殼內部氣流,風扇最大轉速為1200 RPM,運轉音量約17 dBA。

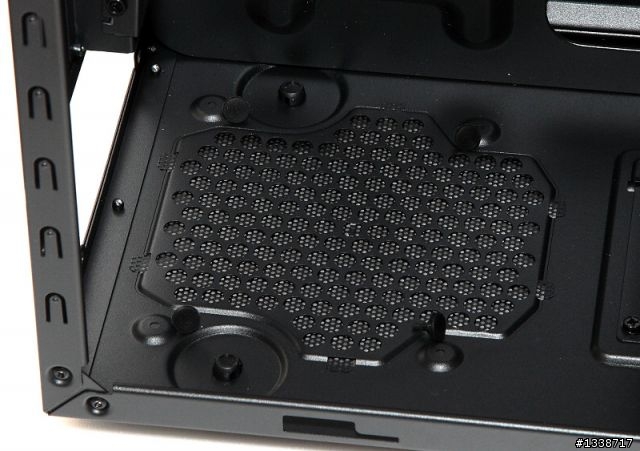

下置式電源安裝處的4個角落有圓形防震軟墊。



--------------------------------------------------------------------

※執法者的動力來源-CoolerMaster GX-450W

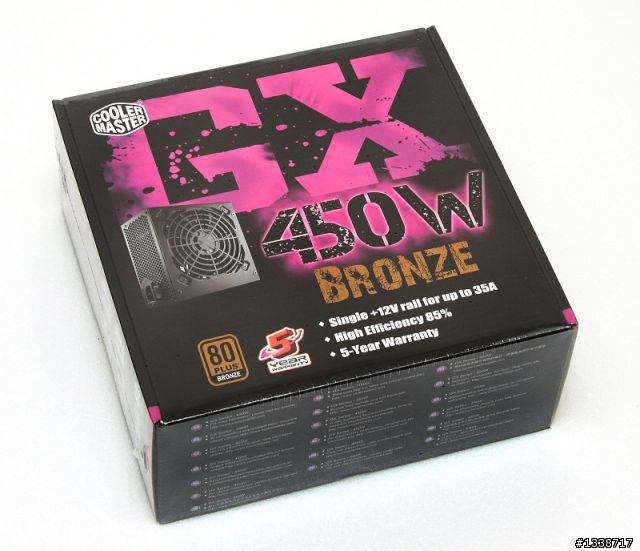

這次入手另一個玩具就是80Plus 銅牌的等級GX-450W,屬於CoolerMaster旗下電源供應器產品線的GX系列。GX-450W不是新品,已經販售一段時間,有人說近期有改版,輸出電力等級是該系列入門款。

會選它的原因是遊戲機電力需求,還有不到2千大洋價錢,不能否認另一個誘因是CoolerMaster提供5年全球保固服務,而且入手前確定各電源線材長度可以在執法者漂亮走線。

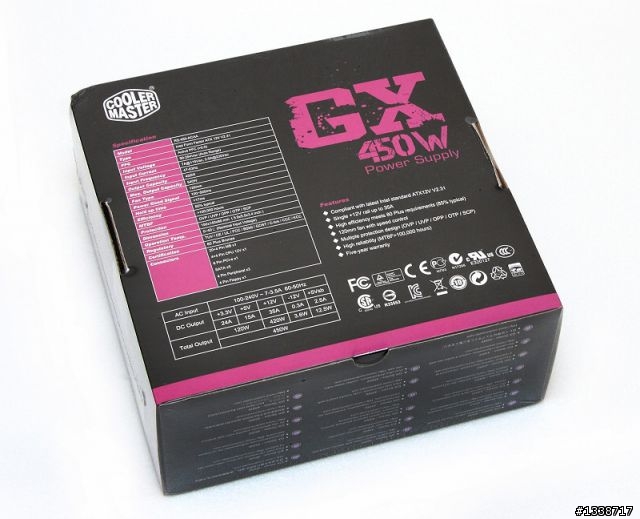

彩盒背面詳細的輸出、輸入電力規格等,連獲得CE、CB、FCC、CCC多國安規認證也明確地標示。

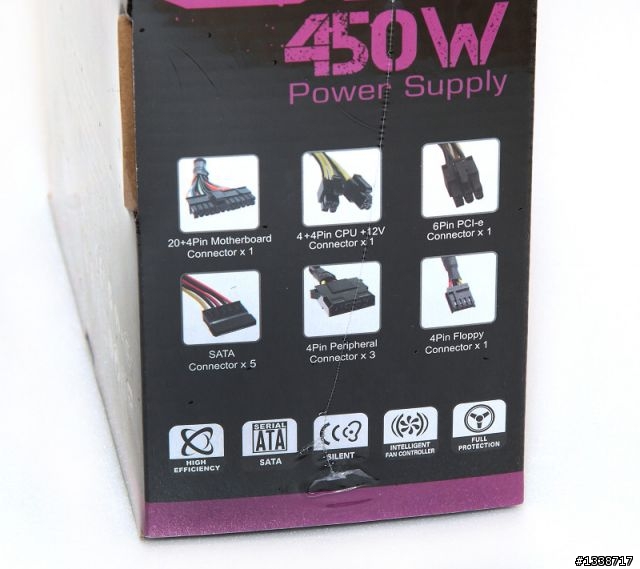

彩盒側邊採圖示標明各式電源接頭數目,以及重要特點。

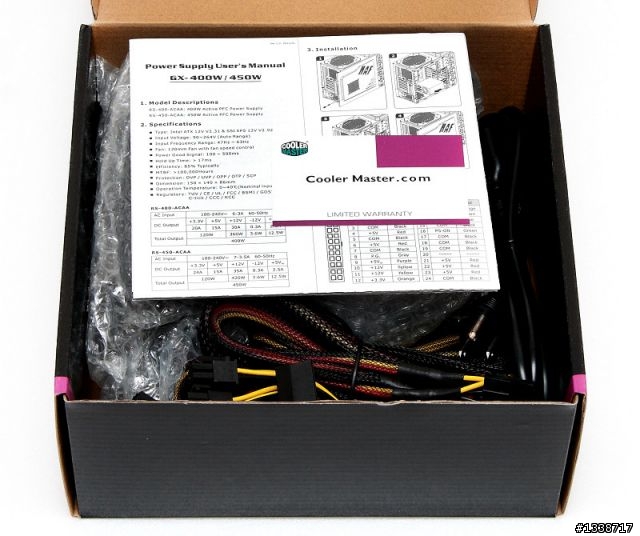

GX-450W本體與配件、說明書躺在盒子裡。

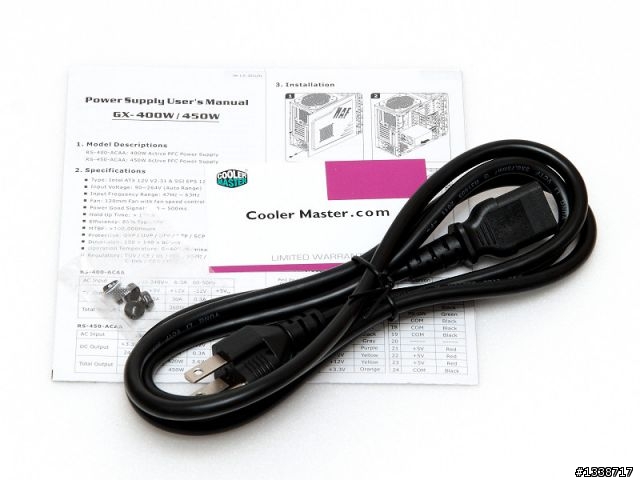

配件與說明書。

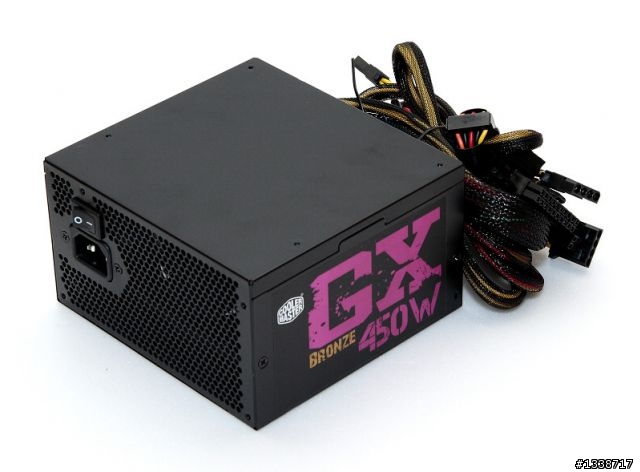

GX-450W型號為RS-450-ACAA,符合ATX12V v2.31電源規範,採霧黑色外觀設計,整個大小為86 mm (H) x 150 mm (W) x 140 mm (D),最大供電瓦數為450W,瞬間最大供電瓦數可達540W,具備多重保護設計(OVP / UVP / OPP / OTP / SCP)。

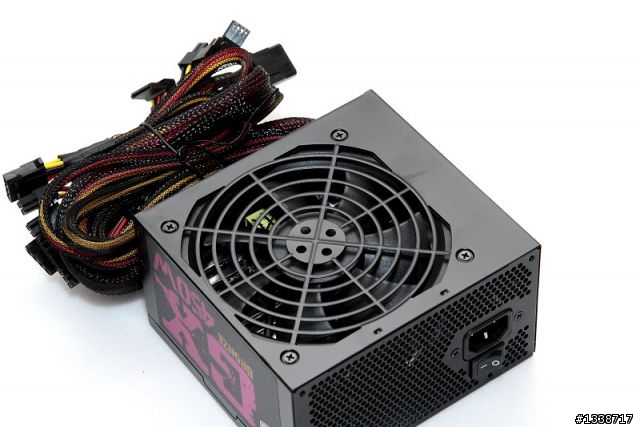

位於金屬防護網下方的12cm變速靜音風扇,支援PWM轉速控制,屬於雙滾珠軸承風扇,擁有7片扇葉設計。

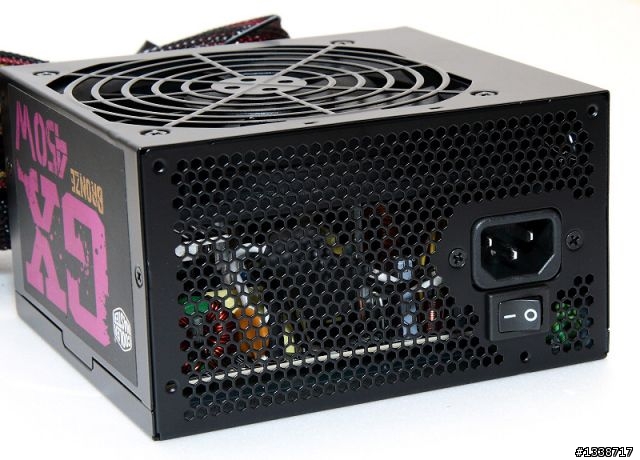

電源輸入插座支援全域式電壓設計,可以自動切換90~264VAC的輸入電壓,一旁的散熱出風口,採用蜂巢型孔網狀設計。

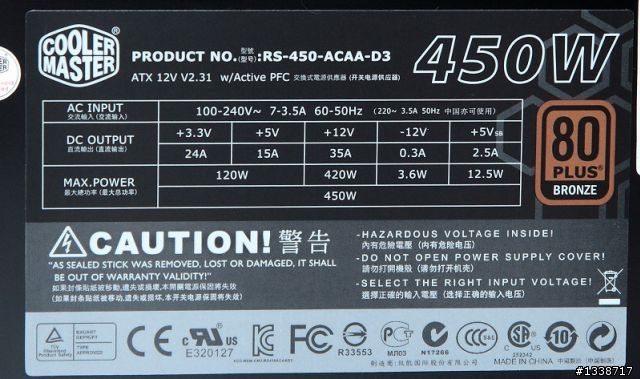

各項電力輸出規格標示,包括產品型號、電力輸出瓦數、相關電力輸出範圍、以及通過多國安規與電磁認證(例如CE(歐洲電器設備標準)、FCC(美國聯邦通訊)、符合RoHS無鉛規範。

相關電力輸出範圍部分,單組12V電力輸出最大為35A,實際可以輸出420W,可以提供充裕電力給連接的中、高階顯示卡。+ 3.3V、+5V合併總輸出電力約120W。

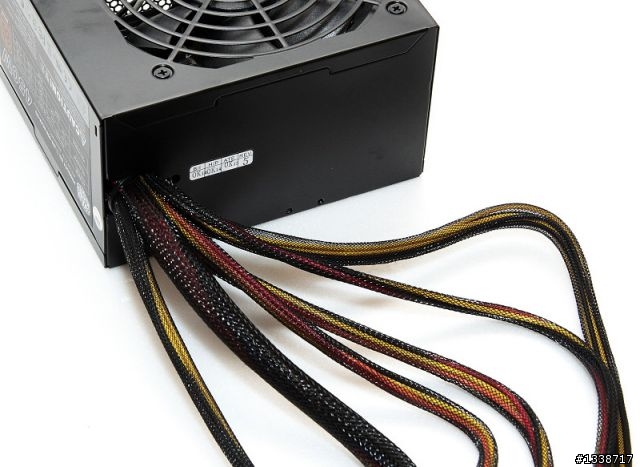

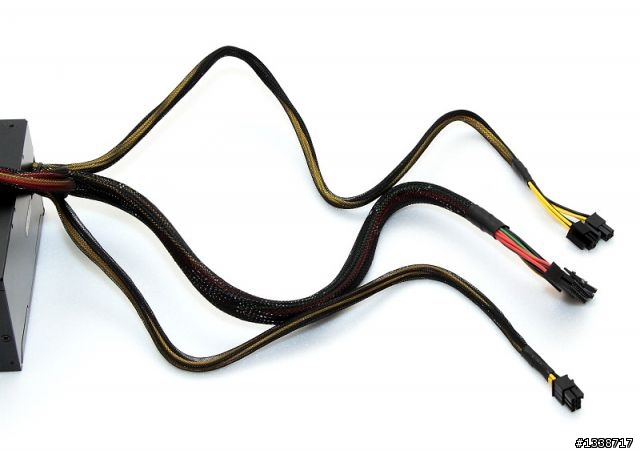

每組電力輸出線材都用黑色尼龍編織網個別包覆,線材末端加入黑色收縮膜來固定。

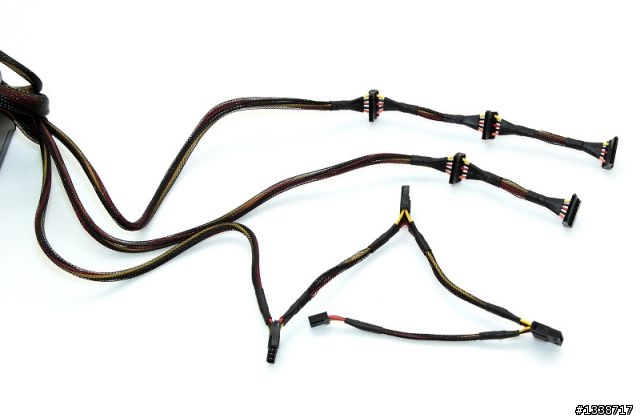

量了一下各接頭線材長度,兩條S-ATA線材的線材可以連接5組S-ATA專用電源裝置,彼此長度不同,有3組S-ATA接頭的線材長度65cm,另一條S-ATA接頭線材長度約55cm。

另外的大4-PIN專用電源線線材提供軟碟機專用的小4-PIN電源接頭,整條線材長度約90cm。



20+4P ATX接頭的線材長度為50cm。4+4-PIN CPU專用電源接頭的線材長度為65cm。6-PIN PCI-Express顯示卡專用電源的線材長度約50cm。

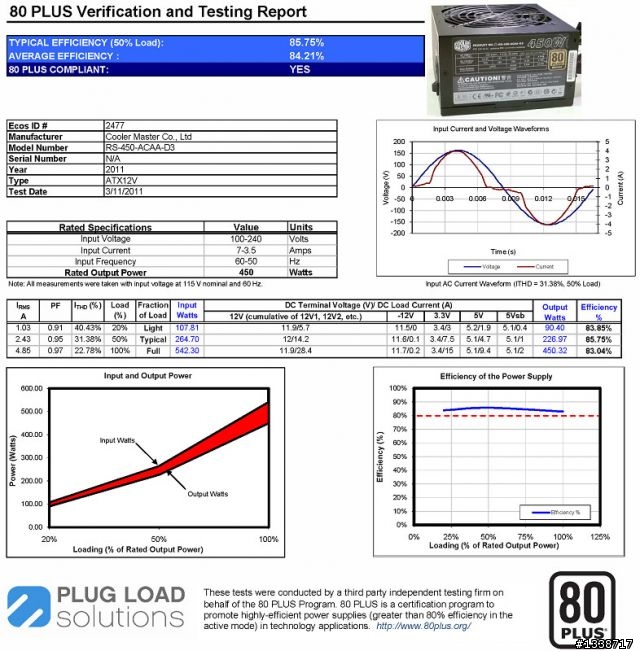

這裡列出GX-450W的80Plus檢測結果報告,在重(100%)、中(50%)、輕(20%)等級的系統負載下,電源轉換效率為83.04%、85.75%、83.85%,平均電源轉換效率達84.21%。



---------------------------------------

※組裝實戰篇

將個人硬體配備實際組裝上執法者囉。

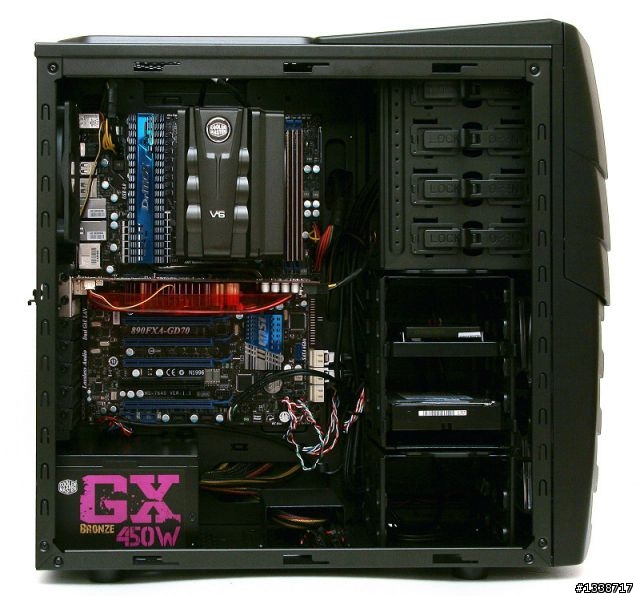

此次組裝過程,把Phenom II X4 975 Black Edition (3.6 GHz,200X18)、MSI 890FX-GD80主機板、MSI 勇士者II 512M(9800 GT)、2組Elixir M2Y2G64CB8HA9N-DG DDR3-1600記憶體、CoolerMaster V6散熱器,在機殼外先安裝妥當,接著移入執法者內部。隨後才繼續動手安裝CoolerMaster GX-450W、硬碟、SSD等零件。最後步驟才是連接相關線材。

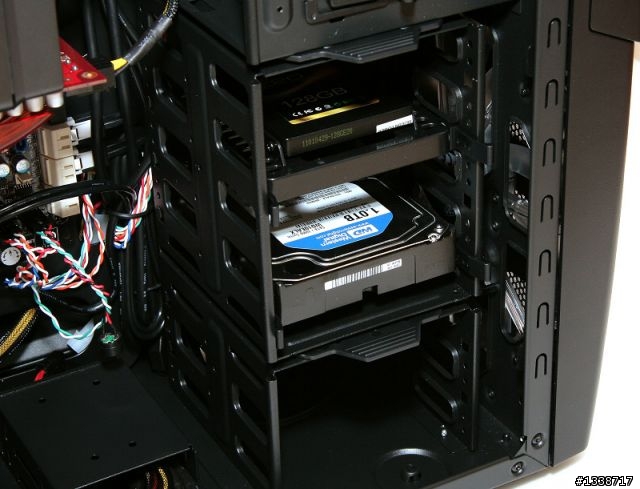

可拆卸式硬碟架沒有轉向使用或取下。

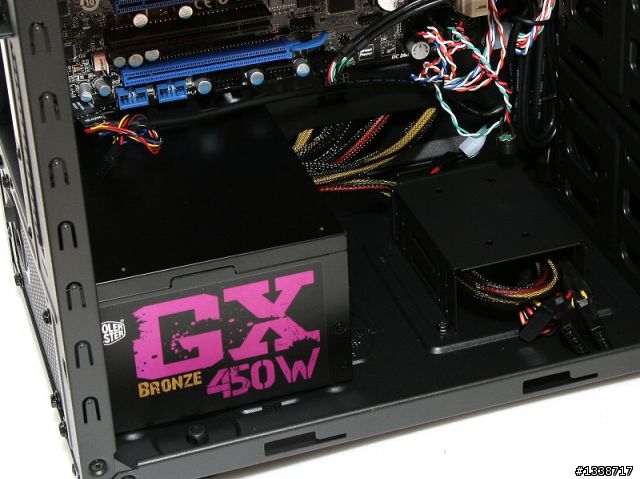

GX-450W用不到的電源線材收納至執法者內部獨立的2.5吋硬碟裝置空間。電源供應器的安裝方式,使得搭載的12cm散熱風扇直接由機殼底部吸風,幫助電源供應器內部零件散熱。



執法者背部的理線情況。本人偷懶一下,沒有特別花功夫去整理電力輸出線材,跟站上某些理線神人差很大。



整個組裝過程中,我發現GX-450W的20+4P ATX接頭、4+4-PIN CPU專用電源接頭線材長度足夠經由機殼背部整線,讓機殼內部更為簡潔,幫助內部空氣對流。

雖然沒有拿A或N家的王卡來裝入執法者內部,但是由裝入高塔型的V6散熱器仍沒有卡機構情況來看,個人覺得機殼內部蠻寬敞。

補充一下,入手前就敗讀過其他人的分享文,可拆卸式硬碟架存在時,執法者內部安裝A或N家的王卡剛剛好,卸下可拆卸式硬碟架的話,則是讓王卡尾部與機殼邊緣有一段距離。

我的890FX-GD80主機板有兩組USB3.0埠,卻無法享受執法者的內接USB3.0設計。說實話,要入手執法者曾天人交戰,後來考量未來會升級主機板,那就會用得上內接USB3.0設計。

個人覺得執法者的兩側板、可拆卸式硬碟架能夠採用省力大頭螺絲,會使得拆裝過程更為方便。另外,假如執法者的頂部散熱孔加入濾網設計,這樣更能夠減少灰塵進入機殼內部。

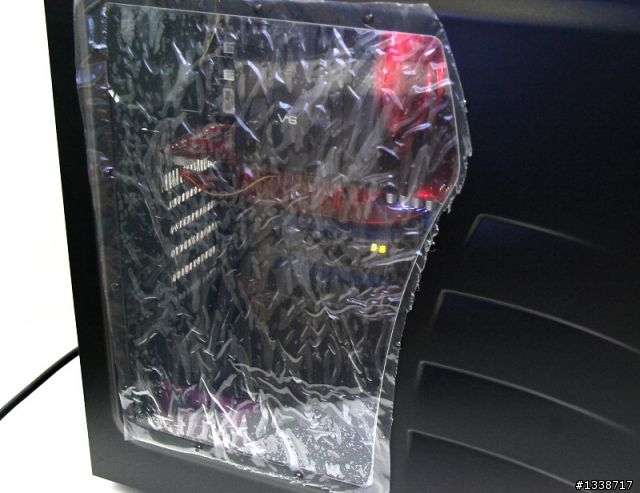

最後來幾張執法者值勤開動實景。








2011-05-16 15:48 發佈
GX450 之前幫朋友裝機的時候有裝過了
這價位內來說算滿超值的.
而且還是做單入的
執法者上方的除了可裝20cm風扇外,可以改裝兩個12或14的風扇嗎?

FANGYUAN10 wrote:
執法者上方的除了可裝...(恕刪)


機殼頂部後方提供可以裝置一組20cm風扇或兩組12cm風扇,有看過其他人把前置20cm風扇拿來裝,再改用一組12cm風扇裝到前置下半部。

FANGYUAN10 wrote:
執法者上方的除了可裝20cm風扇外,可以改裝兩個12或14的風扇嗎?...(恕刪)


可以,不過我是把前方那個20CM裝到上方,然後前方改兩組12CM
我這樣裝會比前方裝20CM能給的進風量還多,能一次照顧到六顆硬碟給予更多散熱能力
(因為我有六顆 2TB X5 + 1.5TB X1)
請問樓上大大, 你前面改用兩顆12CM風扇是土砲上去的還是執法者原本就有預留2顆12CM風扇的鎖點呢?
你前面2顆12CM風扇是用哪顆呢?

能幫我推薦一下以下兩項東西嗎 @@"
1. 有紅光LED的12CM風扇(要能控是LED開關的~ PS:原本附的那顆20CM紅光風扇能控制LED開關嗎?)
2. 風扇LED開關的控制器

小弟對這方面不是很有研究, 有稍微爬過文~

小弟目前只有裝1顆WD藍標1T硬碟, 未來可能加2顆SSD, 穿甲彈好像不錯但好像沒有出紅光LED的, 還是不需要用到這麼好的? 酷媽12CM紅光風扇好用嗎(能控是LED開關嗎)?

風扇LED開關控制器不知有沒有便宜不錯用的, 我爬聞幾乎都是包含轉速+LED控制器, 反正轉速BIOS可以調, 不知有沒有光控制風扇LED的呢?



另外想問一下版大, 我目前也跟你遇到一樣問題, 執法者有USB3.0 19pin的接線, 但主機板並無前置USB3.0 19pin, 只有主機板後面I/O有2個USB3.0的USB孔,

想要跟一般USB3.0機殼一樣牽兩條USB藍線插到後面I/O的USB3.0孔好像也不行(前面I/O裡面的接頭好像只能接酷媽的轉19pin的線?), 不知有沒有辦法解決此問題 ~ ~"

我有爬過蠻多文了, 好像都只看到USB母頭轉19pin母頭(聯力的), 不知現在市面上到底有沒有19pin公轉USB母或公頭的轉接頭或線?! 目前前面I/O的兩個USB3.0孔都只能擺好看~ 無法使用 = =" 麻煩各位幫幫忙了!! 感謝~

CARLORFFlin wrote:
可以,不過我是把前方...(恕刪)


是地,可以這樣轉。

lastwar wrote:
請問樓上大大, 你前...(恕刪)


執法者原本就有預留2顆12CM風扇的鎖點。
原本附的那顆20CM紅光風扇不能控制LED開關。
發現風扇開關控制器都是包含轉速+LED控制器,這還是比較好一點。
最後,USB3.0還沒有解法,912 ADV的USB3.0是牽兩條USB藍線插到後面I/O的USB3.0孔。

hohohe12 wrote:
現在的機殼經過個人魔...(恕刪)


請問版大
您買的這顆power 沒有過電流保護
是否安全呢?

fmp5002 wrote:
請問版大您買的這顆p...(恕刪)


有吧,看過硬派網的解有提電源的監控保護芯片是台灣點晶科技的PS223 IC,支援防過壓、過流、欠壓、短路、過載及防雷擊保護功能。
