[不專業開箱]海盜機殼又一新作-黑曜石系列 CORSAIR 650D開箱

話說這咖機殼一聽到消息說3月中就會上市 小弟就一直在關切這咖的到貨日 終於在今天收到貨囉~
這款機殼可說是800D的縮小版 但也是600T的姐妹款 可說是600T的骨子 800D的外觀(本人還是喜歡方方正正型的機殼^^")
機殼尺寸為:54.6cm*22.9cm*52.1cm(長*寬*高)

外箱


箱子另一面 有機殼結構分解圖


原本餐風宿露的電腦 這下終於有新家了^^

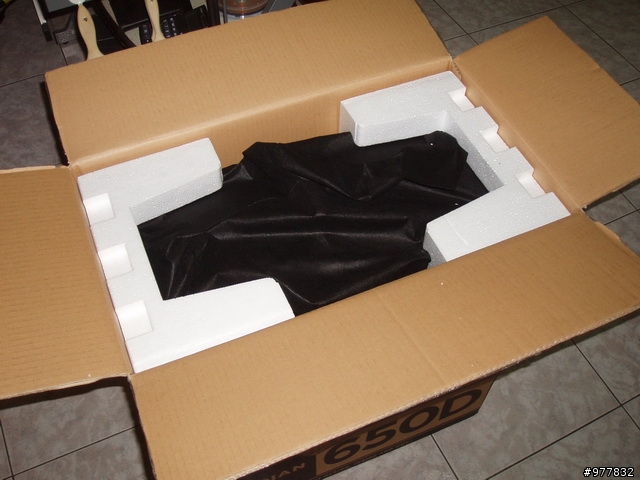

箱子打開後 機殼有用一層黑布包著


倒出來~ 不免得 又被靜電電到>"< 每次買海盜的機殼拿出來就一定會被電一次(爽....XD)<br>

取出後~用黑布包著 增添了不少神秘感 有點像魔術師表演時所使用的黑布 一打開會不會有美女呢....*O*

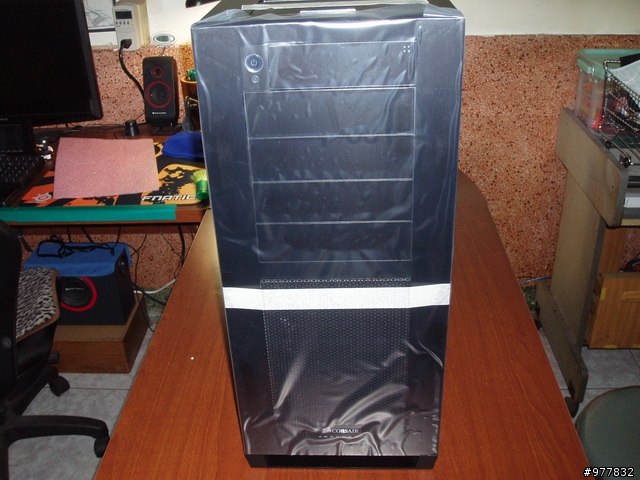

答案當然是沒有XD 650D現身....@@


前面部分 1組前置面板輸出 4個5.25"擴充槽 前面板材質為鋁


背板部份 上方兩個卡榫是側板快拆裝置 只要把兩個向下扳 側板就能卸下 不需要螺絲


機殼背後 有預留兩個水冷孔


上方 有個像CM 690 II Advanced 的X-DOCK裝置 風扇預留孔可使用20CM風扇x1或14CMx2或12CMx2


透明側板 有塑膠膜保護著


機殼內部(抱歉~忘了打燈光) 內裝跟600T是一模一樣的設計 材質為鋼結構

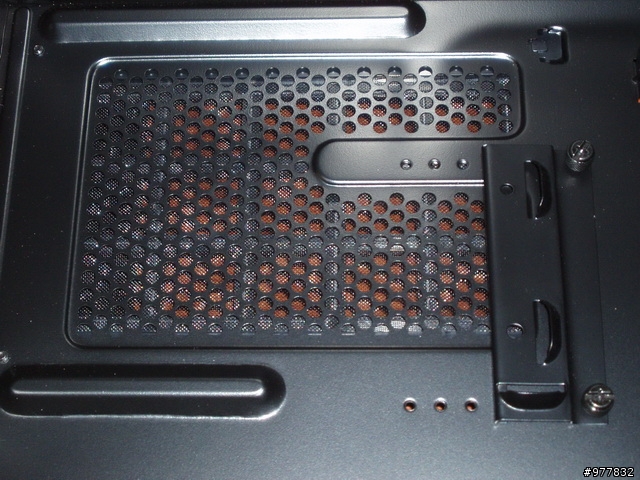

背面佈線孔


機殼後方12CM抽風風扇以及8個PCI擴充槽 唯一與600T不同的是 600T其中一條PCI檔板有預留USB3.0 CABLE穿過去的預留孔 那650D呢??

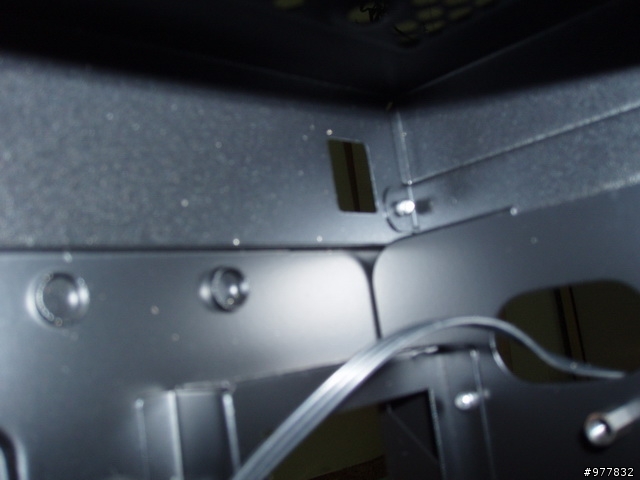

原來在機殼後上方 這個孔就是讓兩條USB3.0 CABLE線穿過去接到主機板IO的預留孔


內部 銅柱也已經幫您上好了 上方有寫 Designed by Corsair 是說這是它們設計的專利嗎?_?


這個突出來的東西不是銅柱 是主機板的定位孔 也就是只要把主機板相對應的螺絲孔跟它結合 其他的螺絲孔位就會match


上方20CM抽風風扇 與600T不同的是 650D所附的風扇全都是黑色且無LED燈光(600T為白光)


上方20CM風扇特寫 葉片也與600T的不同 650D的葉片有狗啃過的痕跡....啊~不是 這樣的設計應該是有增加風量還是降低噪音效果? 這點還請各位網大賜教~


前置IO 由左起為 電源/硬碟燈 USB3.0x2 MIC 耳機孔 USB2.0x2 1934 RESET鍵

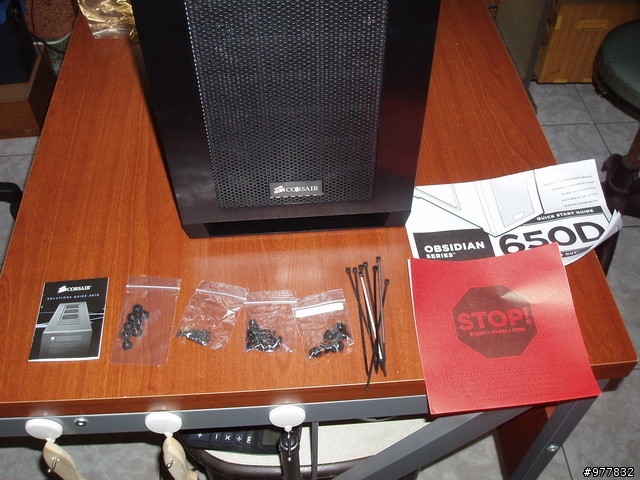

配件部分

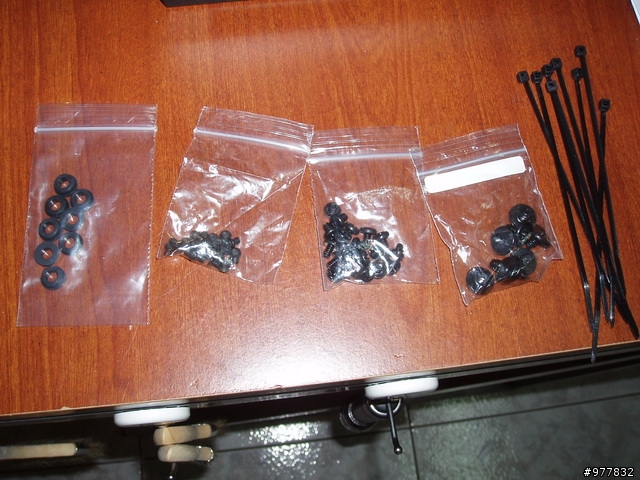

風扇孔減震墊 螺絲包 整線束帶


前置20CM進風風扇


上方的X-DOCK 熱插拔裝置 支援3.5"及2.5"硬碟 有注意到照片右下角有個突出物嗎? 詳下圖


放大後 這是風扇轉速控制裝置 可同時控制4組風扇

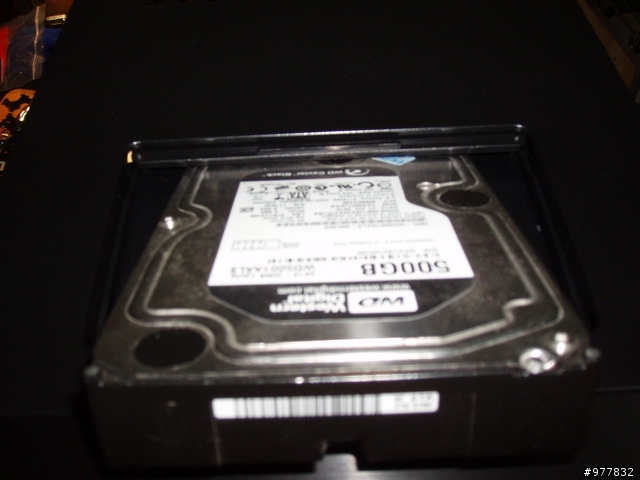

3.5"硬碟放上去後的樣子(抱歉~小弟沒2.5"硬碟=.=)


5.25"免工具設計

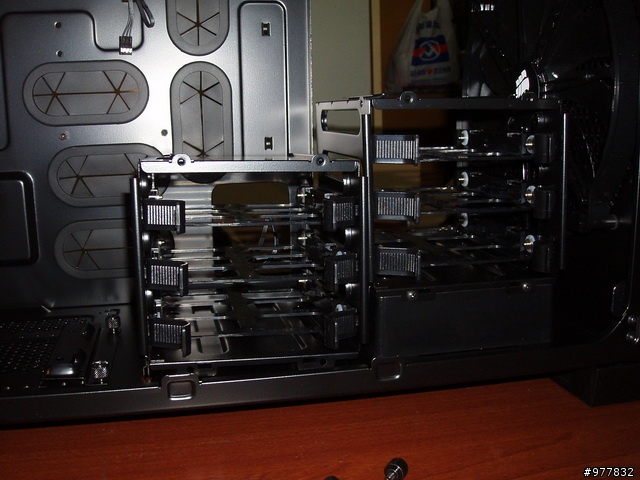

硬碟架 可安裝6顆硬碟


硬碟架也可拆卸 組成這樣


POWER的家 一樣沒避震墊>"<


POWER下方的濾網 可抽出來清洗

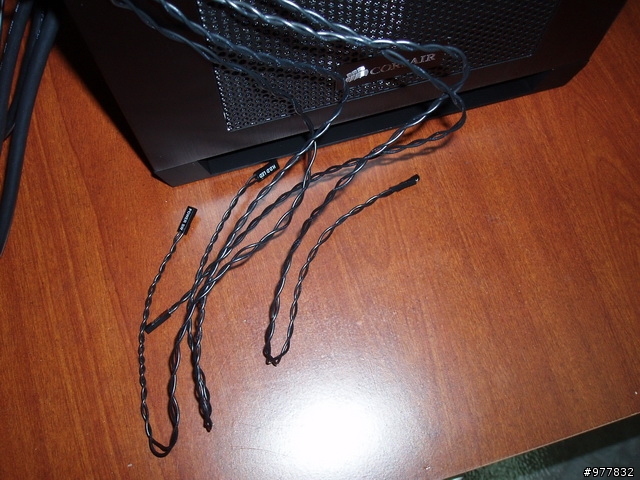

前置面板電源開關 RESET 硬碟燈 POER燈接線


風扇控制器接線 吃大4PIN電源 可同時控制4組小3PIN風扇

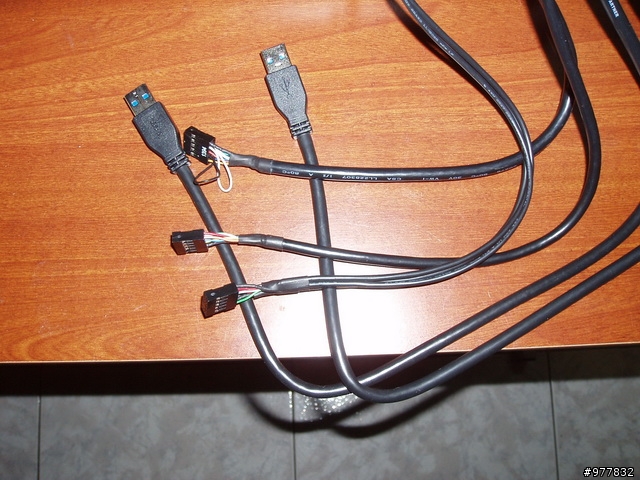

前置IO接線 USB3.0 CABLE*2 1394*1 USB2.0*1 HD Audio*1(無AC'97)


X-DOCK熱抽拔接線 SATA電源線接頭X1 排線X1


OK 上機囉~

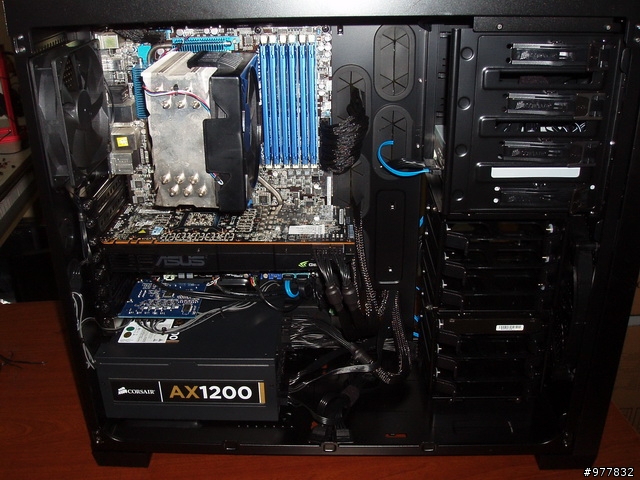

裝機完畢&初步整線後....


背面的慘狀....XD


透明側板蓋上 完成~




心得:
這款機殼從頭到尾都是使用黑色系 螺絲 風扇 就連包裝機殼用的布也是黑的
外觀為800D的型 600T的內裝 裝機後兩個20CM風扇全速運轉也還蠻安靜的~
如果要說缺點 就是主機板的後檔板很難裝 600T的喀一下就進去了 但裝650D的搞了快半小時(可能是我手殘吧XD)但整體來說還是給它95分啦^^" 嫌800D太大及太貴 又愛800D外型海盜迷可參考一下這款唷~
