[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

小弟前些日子在Y拍上,買了一組IDE TO USB的線,原快樂使用中,今再使用,
發現,硬碟突然不動了!!,
經接到電腦上測試,硬碟掛了,連個馬達聲都沒有..
原以為硬碟是壽命到了(梭魚一代13G)
就拿其他的硬碟繼續接著用(梭魚八代200G)
卻出現,無法成功啟動的問題,接上去硬碟安安靜靜..
有聽到一點聲音,但不是馬達轉動的聲音,

後來拿了一台AT的POWER來接,才發現,原來是這個電源變壓器有問題,
時常在網路上看到有人拆POWER,今天我就來拆拆這個變壓器吧!
看看這個 變壓器+線 才二百多的ide to usb內部如何!
不知這樣的用料,以及設計,拿來供應硬碟的電源是否安全無虞

若這樣的設計不安全,可否請有經驗的大大推薦一組安全點的組合,謝謝.!
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

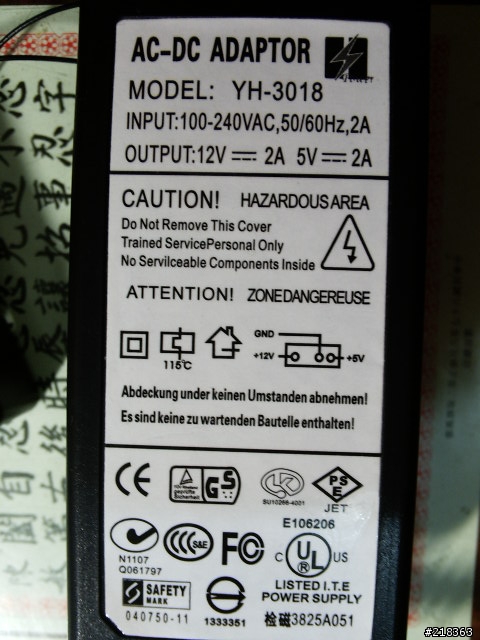

這顆的規格是這樣的..
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

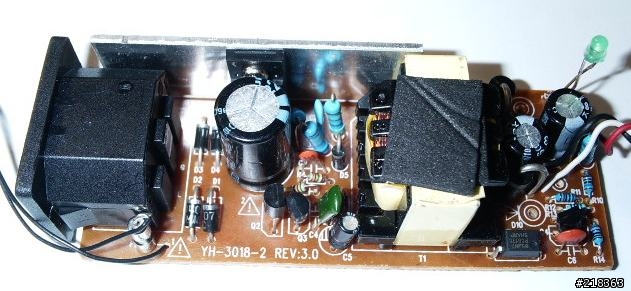

板子全覽,左邊是接電源線,右邊接的線是大四pin
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

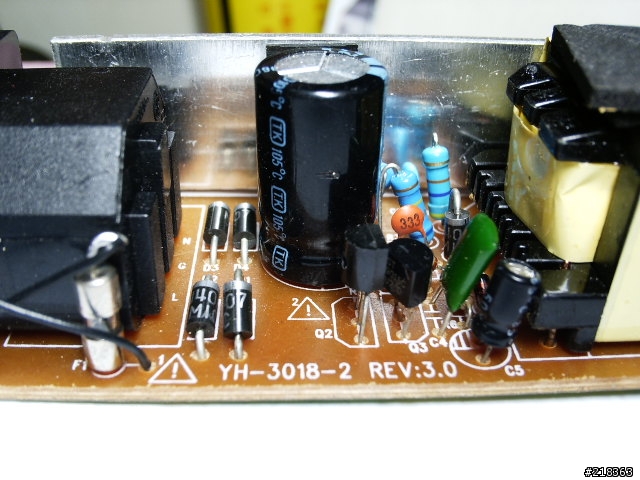

左邊部份發大檢視
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

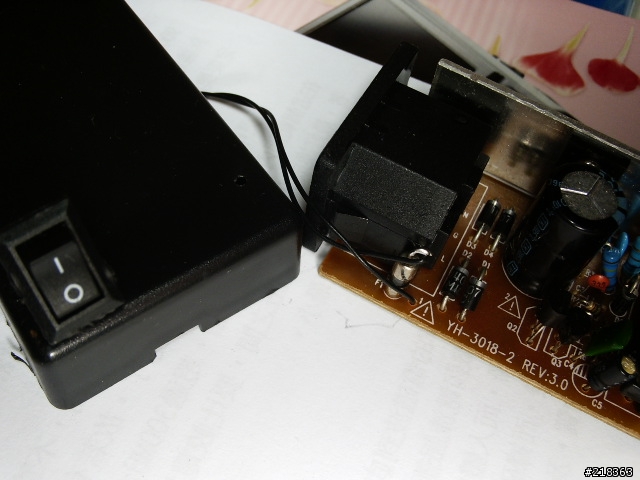

接電源線的旁邊,串著一隻不知道是什麼零件,然後接到開關.
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

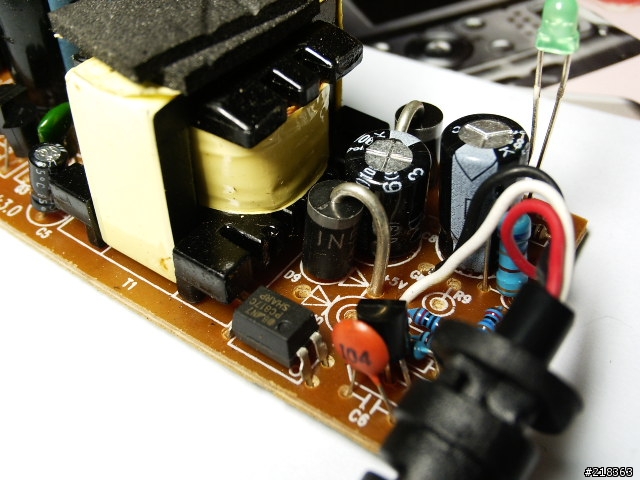

右邊部分檢視
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

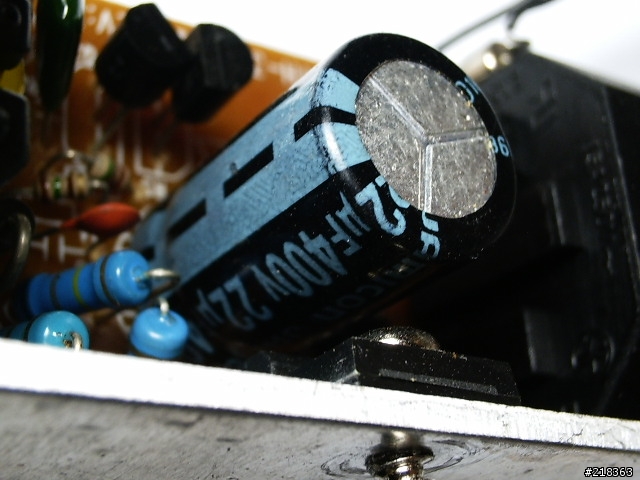

電容是22u 400v
[拆殼]市售之IDE TO USB之電源變壓器品質好嗎?

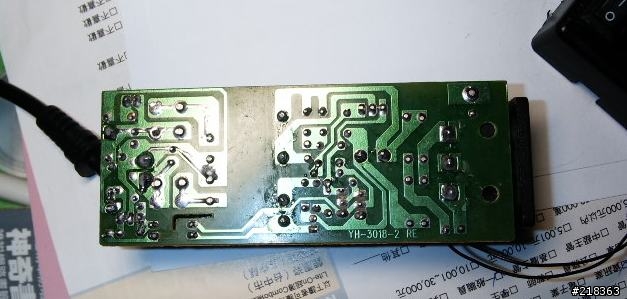

PCB背面的焊點.
2006-08-22 22:06 發佈
我在Y拍也買一個跟開版大一樣的電源供應器
不過我還沒使用幾次,真怕以後會跟你的電源供應器一樣.
友站pcdxx 有人在單賣電源供應器你可以去看看.
nexuschiu wrote:
我在Y拍也買一個跟...(恕刪)

剛到友站看了一下,那個非常知名的wXXX大大,
自五月開始,就沒有出現過了,產品也沒有在賣了..
難到,電源就註定要拿電腦的POWER來接嗎...
現在Y拍這東西掉到一百多了...
真不知到,這東西到底安不安全..
圖4開關串著的是保險絲.這個電源沒有突波保護.容易遭市電突波燒掉...
yuantong wrote:
圖4開關串著的是保險...(恕刪)


我也買過四組, 可是目前只剩一組還OK?
想請問yuantong大大
是不是只要換過那根保險絲, ide 2 usb就起死回生了?
保險絲有分嗎?
應該不是保險絲壞掉那麼簡單,
但如果你運氣好,也許換個保險絲就可以,
這類型電源供應器應該是「自激震盪型」,電源穩定性通常都很差。
幾年前也在Y拍買過一次,轉接線都沒問題,問題一樣出在POWER上,
當時以儀器來測,標示2A的5V那組,負載0.5A電壓就掉到3V以下!
這種電源根本就是硬碟殺手,自從有那次經驗至今一直不敢買類似產品,
不過也很懷疑啦,拍賣上那麼多人在賣大家用起來都沒問題嗎?
ysc_kyy wrote:
這類型電源供應器應該...(恕刪)

硬碟殺手,原來是這麼一回事
大大好像對這方面挺有研究!
既然這種型式的電源供應器不安全..(情報員專用)
是否可推薦比較安全的解決方案?
畢竟,硬碟內的資料
可是比硬碟還重要的多阿..

突然想到..3.5吋 5.25吋外接盒,用的電源,也是這種嗎?
還是不一樣哩?
yrend wrote:
硬碟殺手,原來是這麼...(恕刪)

沒錯,就是硬碟殺手,聽那硬碟慘叫聲如果不產生壞軌那還真是幸運!

其實電源供應器好壞從外觀是看不出來的,
有時很相似的外殼可是內部電路卻完全不同,
這種小POWER高壓側至少要有像UC3844這類PWM IC,
若是以兩三顆電晶體作自激震盪電壓不穩定是很正常的。

這種體積之下要做得好並不難,重點在於「成本」,
一個POWER成本必須控制在幾十元之內要如何做得好?
NB使用的電源有些體積比這種的還小,
可是輸出功率卻很足,穩壓效果也很好,
可見這種東西技術上並不是問題。

當然這類產品也不全然都不能用,要不然Y拍上那些賣給誰?
只是好壞無法從外觀判斷,經驗法則也不適用,
即使向同一賣家購買也可能因批次、貨源不同而發生問題,
無奈競爭的結果就算願意多花些錢也不一定買到好東西!

個人並不是POWER高手,只是在工作上經常必須設計「坎入式電源迴路」
所以有些了解。
ysc_kyy wrote:
沒錯,就是硬碟殺手,...(恕刪)

這樣說來...那就是無解了...
畢竟拿硬碟來測,變壓器的好壞,這樣的成本太高了...
不過鮮少有聽到使用外接盒的那種有災情出現,
難道說外接盒的電路跟這種不一樣嗎?
