到板上爬了近期有哪些機殼文，發現有幾個機殼都很適合。看來看去，我注意到有幾位大大發表Cooler Master 690II Advanced，有NVIDIA EDITION版、純白版、黑化版，仔細拜讀這些文章，我想應該很適合用來作為技嘉P67A-UD4＋i5-2500K的新家，
我覺得白色版容易怕髒或刮傷，自己也不是忠實N迷，沒必要連機殼都搞個NVIDIA EDITION版，那黑化版就蠻受自己喜愛，售價還可以接受。買吧！買吧！把這個新品敗入。(謎音：01真是敗家的天堂～
)這黑化版的Cooler Master 690II Advanced體積沒辦法用小綿羊帶，不想勉強自己做危險搬運工，跟店家商量後，決定付完貨款後，委託直接貨運到家。隔天下班時，新玩具已經躺在家裡了。

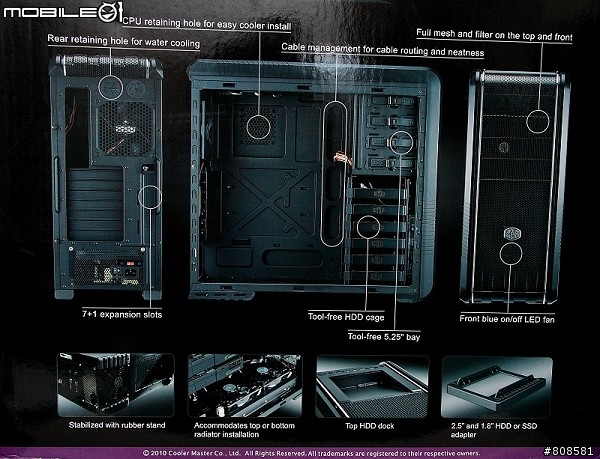

重點圖示機殼重點，水冷孔、7+1的擴充卡槽、免卡榫、前方14cm藍光LED風扇、上方及後方12cm風扇、網孔設計、可裝配1.8"或2.5"的獨家硬碟支架、預留水冷排位置….

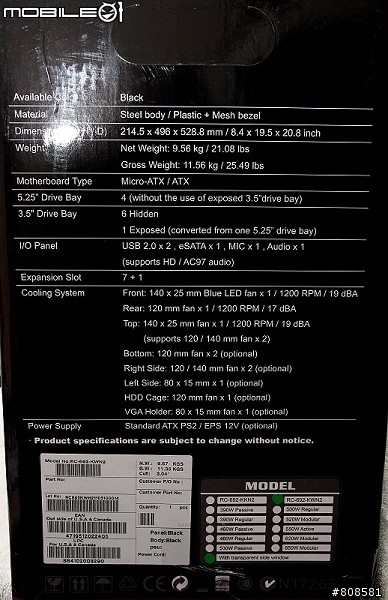

產品規格，4大6小的機殼，重量不算輕，有9.56公斤，整個機殼有鋼體、塑料+網狀擋板組成材質，機殼尺寸(寬/高/深)：21.45 x 51.18 x 52.88 cm，可以裝Micro - ATX / ATX規格主機板，支援ATX PS2 / EPS 12V規格電源供應器。
黑化版的Cooler Master 690II Advanced踹共～

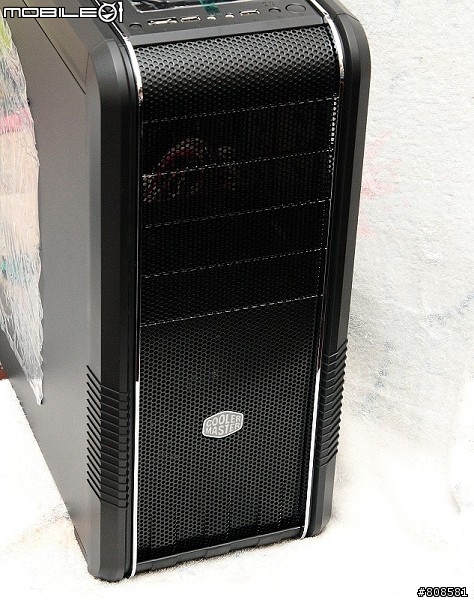

前方的全網孔面板底下中間位置有個CoolerMaster的銘牌，網孔面板後方加上濾網防塵。
安裝5.25吋裝置需先拆下機殼前方的全網孔面板，用手撥開機殼兩側的面版卡榫即可，不需要任何工具。

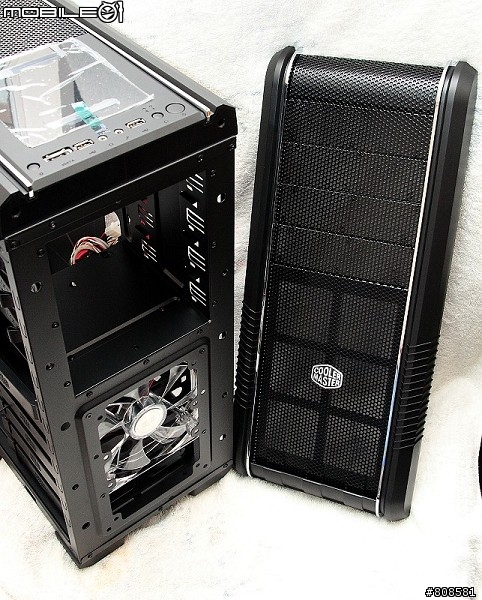

面版拆下後，機殼前方底部配了14cm藍光LED風扇(1200 RPM / 19 dBA)，利用預留孔位可以改為裝置兩組12CM風扇。
四組5.25吋裝置槽可以用配件中的一個5.25吋轉3.5吋面板轉換，提供一組3.5吋裝置使用。

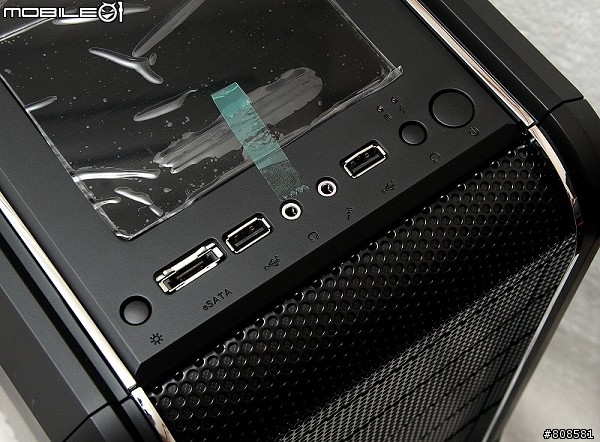

機殼頂部的IO埠，電源、重置鍵、USB 2.0 x 2、eSATA x 1、MIC x 1、HD / AC97音效 x 1、14cm藍光LED風扇的LED開關。

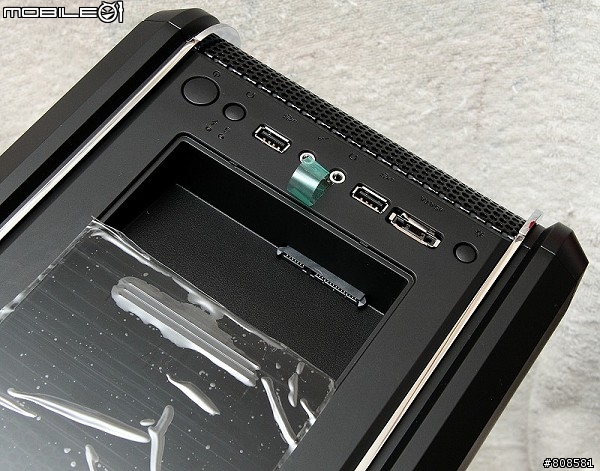

機殼頂部的IO埠後方是SATA硬碟外置座，上頭加上塑膠鏡面的防塵蓋。使用SATA硬碟外置座前，把防塵蓋往後推，第一次把玩時，還以為是掀開，差點把防塵蓋搞壞。
3.5吋或2.5吋S-ATA硬碟都可以裝，但是期待能加入便利退出設計，讓移開硬碟更方便。

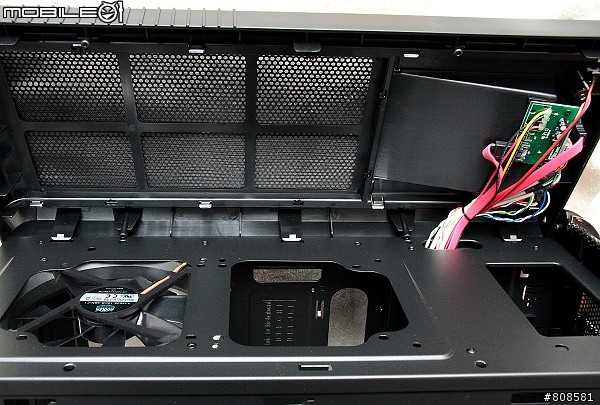

機殼頂部的面版也可以拆開，但不是分離，一樣是用手撥開機殼頂部兩側的面版卡榫即可。這角度清楚看到網孔面板後方加上濾網防塵，還有那個機殼上方的14cm風扇(1200 RPM / 19 dBA)。

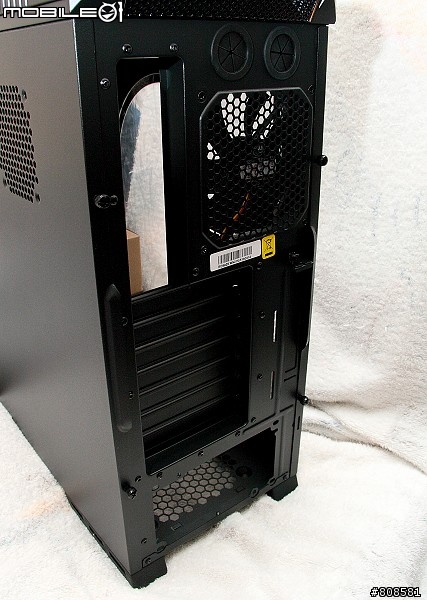

黑化的CM 690II Advanced背部，頂部有預留兩個水冷孔，後方12cm風扇(1200 RPM / 17 dBA)，有7+1個的擴充槽，下置式電源設計。

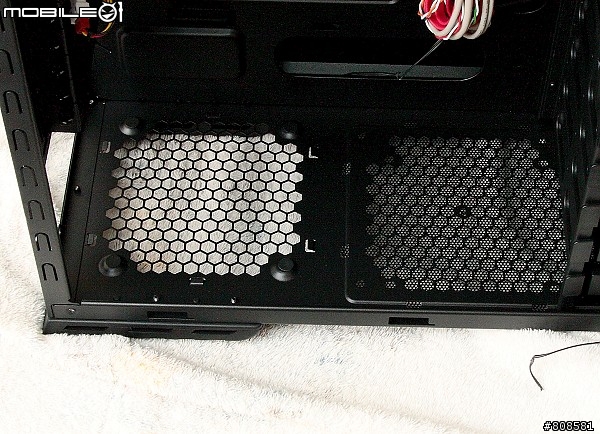

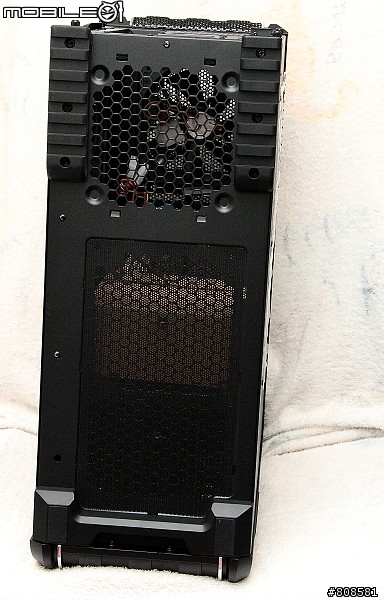

機殼底部外觀，四周加上厚實黑色塑膠腳墊，這裡也可以看出機殼底部設置3組散熱孔，一組是對應電源供應器安置處的散熱孔，給電源供應器的散熱風扇使用，另外兩組散熱孔的對應處，可以選擇安裝兩顆12公分風扇。

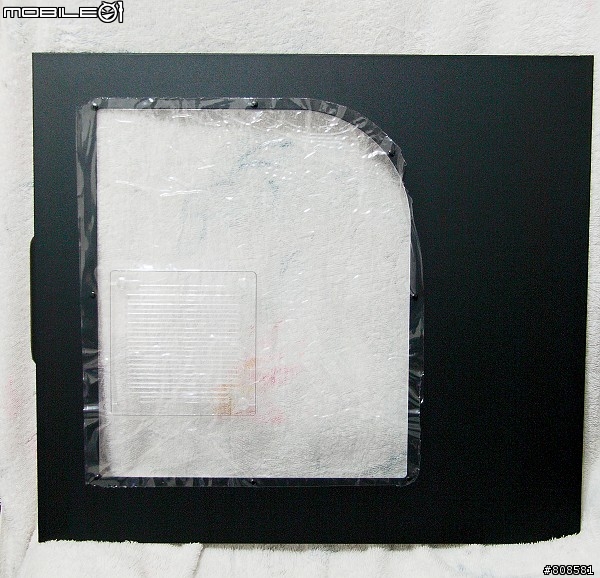

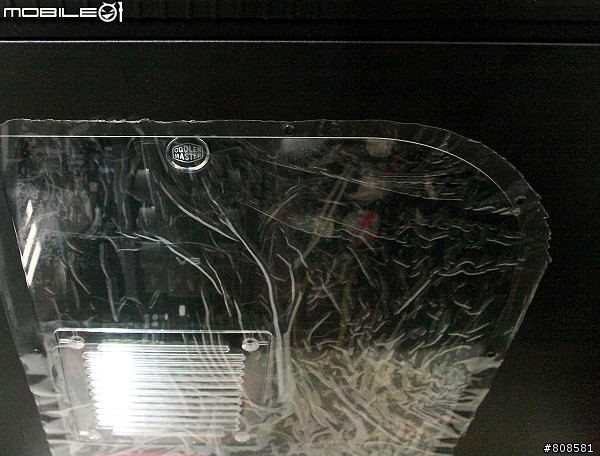

把機殼左側的透明側板拿下，側板的方形散熱孔處可以安裝一個14公分的風扇。

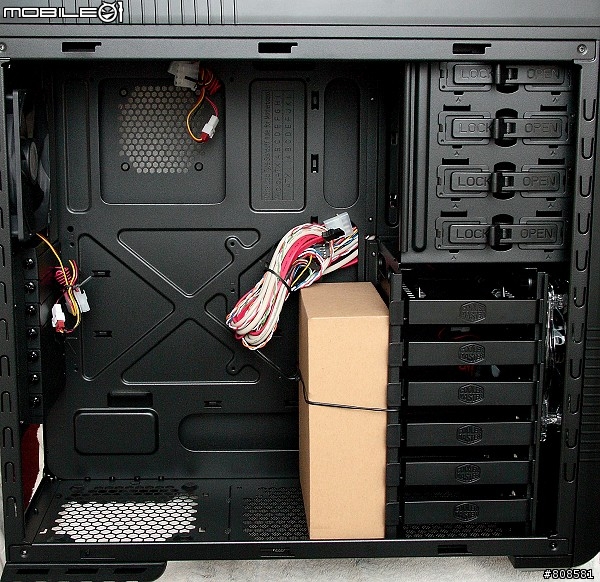

黑化的CM 690II Advanced內部空間。

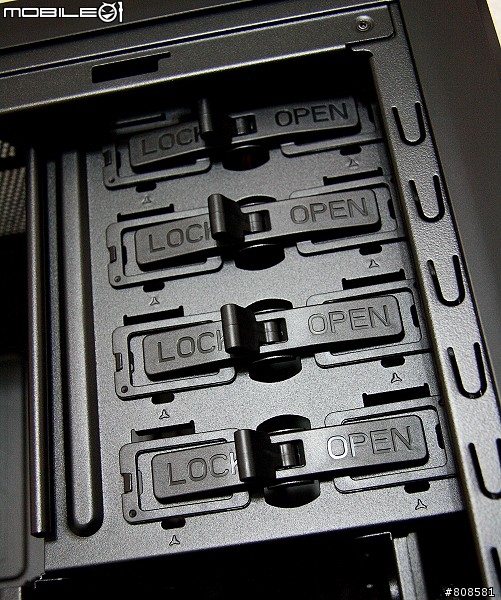

4組5.25吋擴充槽的免螺絲設計，用卡榫左、右搬動就可以固定或鬆開5.25吋裝置。

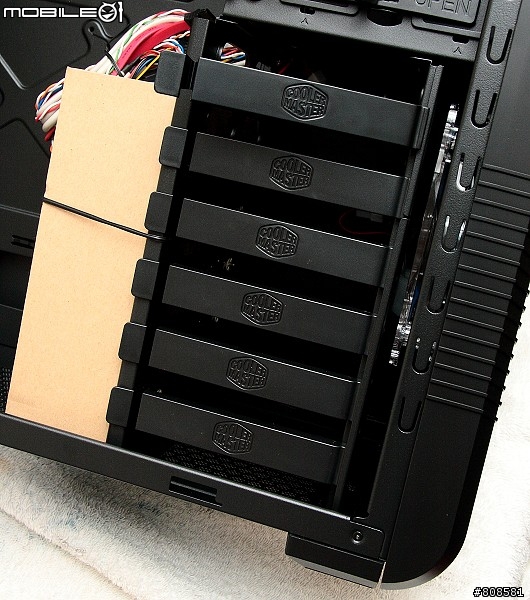

6組3.5吋擴充槽，採用抽取型的硬碟架型式設計。
塑鋼材質製作的3.5吋硬碟架。

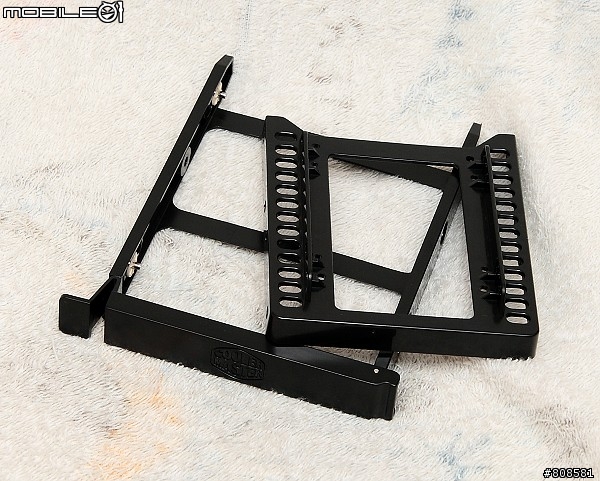

6組抽取型的硬碟架之中，這個比較特別，利用轉換架來安裝2.5吋的硬碟裝置。

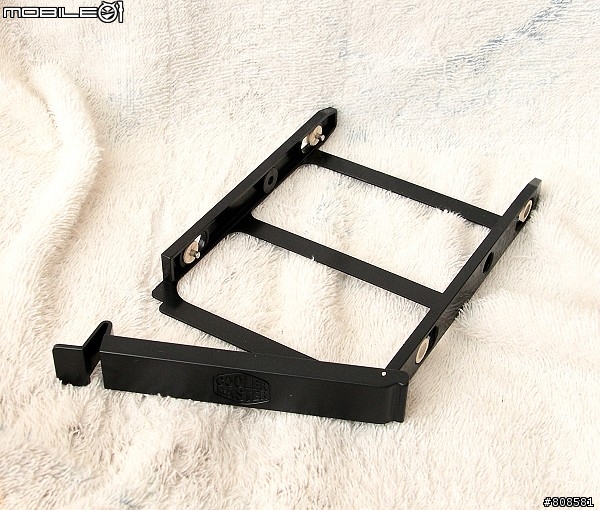

轉換架可以分離。

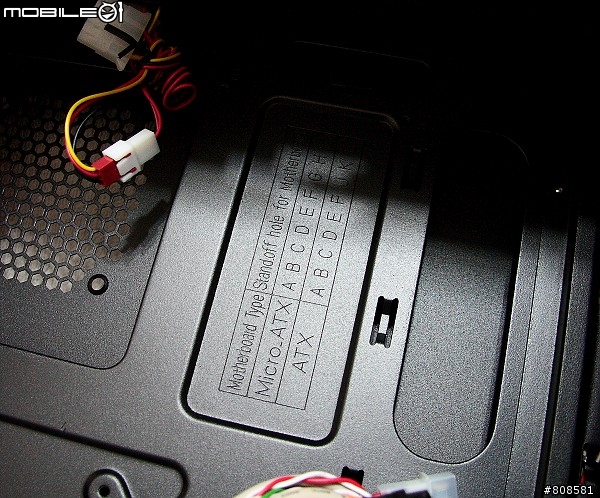

機殼內部的鋼材板上刻印哪些孔位符合Micro - ATX / ATX規格主機板

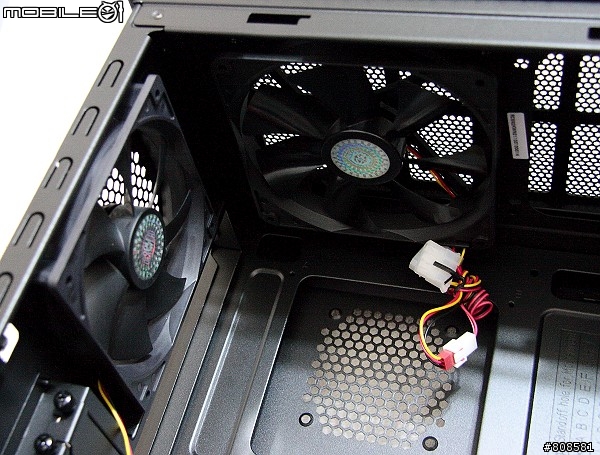

機殼頂部後方14cm風扇以及背部12cm風扇，14cm風扇負責排出氣流，12cm風扇則吸進氣流。

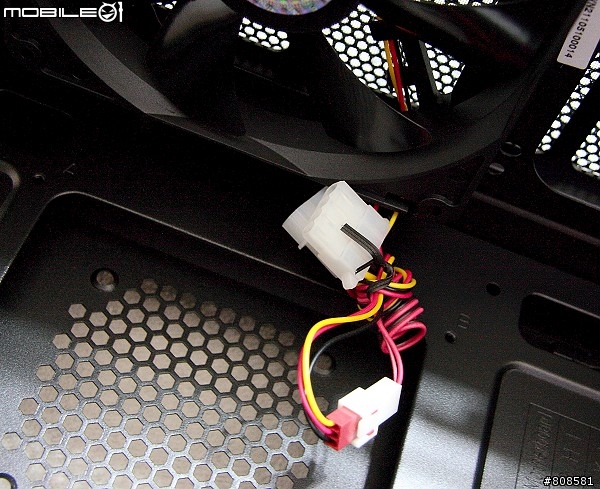

機殼頂部後方的14cm風扇以及背部的12cm風扇都是3Pin電源設計，附上3-pin轉大4-pin電源接頭的轉接線來使用。我考慮內部空間走線，把背部的12cm風扇那組轉接線拿掉，直接插上技嘉P67A-UD4主機板的風扇插座。
電源供應器安置處的四個點加上軟墊。

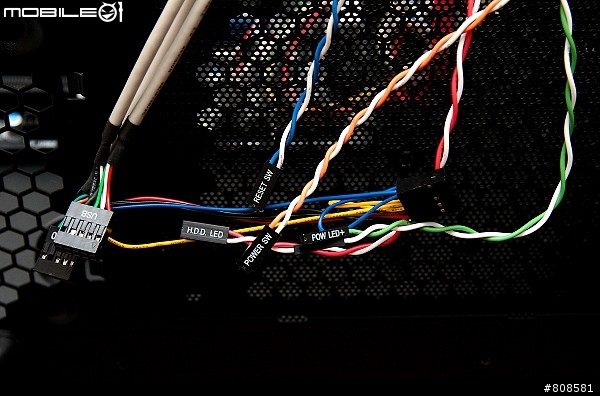

機殼內部線材，這是前面板開關、燈號以及USB、Audio接頭

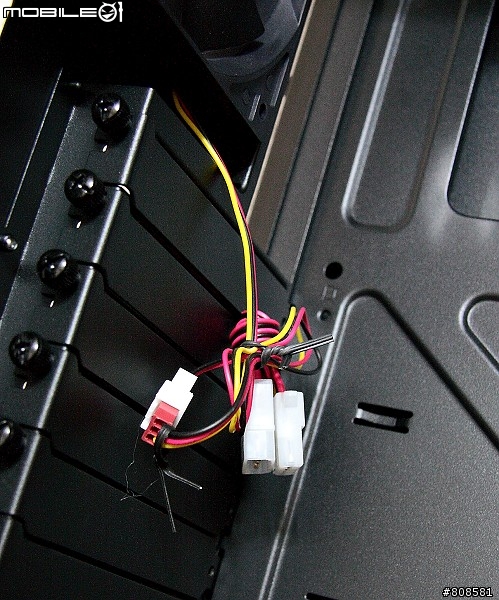

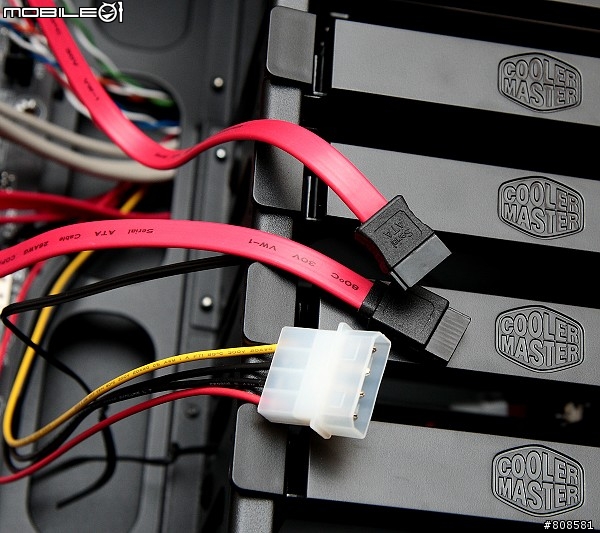

這幾個則是機殼頂部的SATA硬碟外置座連接線、頂部IO埠的eSATA介面連接線以及機殼前方底部14cm藍光LED風扇電源接頭。

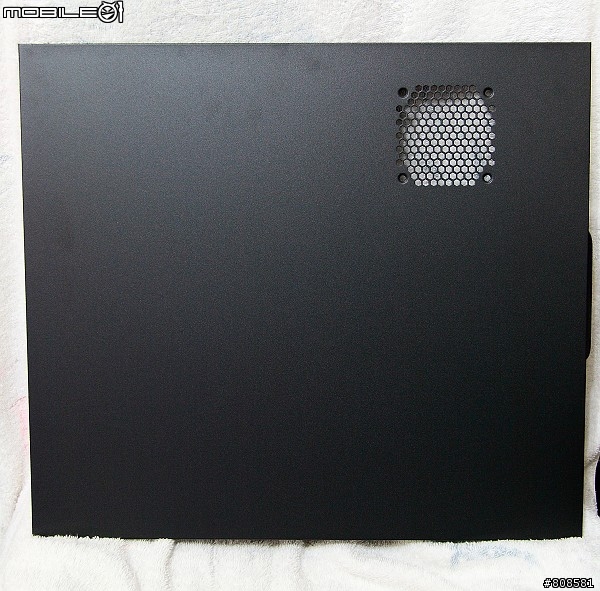

機殼右側的側板，對應主機板CPU安裝處底部的散熱孔，可以裝厚度限制在15mm的8公分風扇直接散熱。

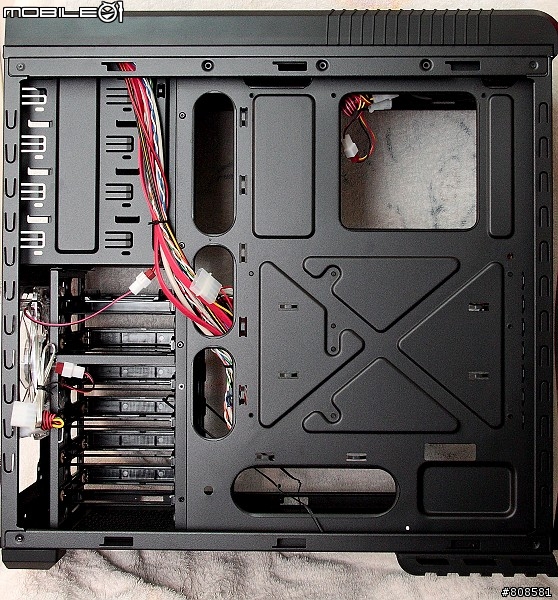

機殼另一側，用來走背線。我裝完主機後，這裡就沒有這麼簡潔、整齊。

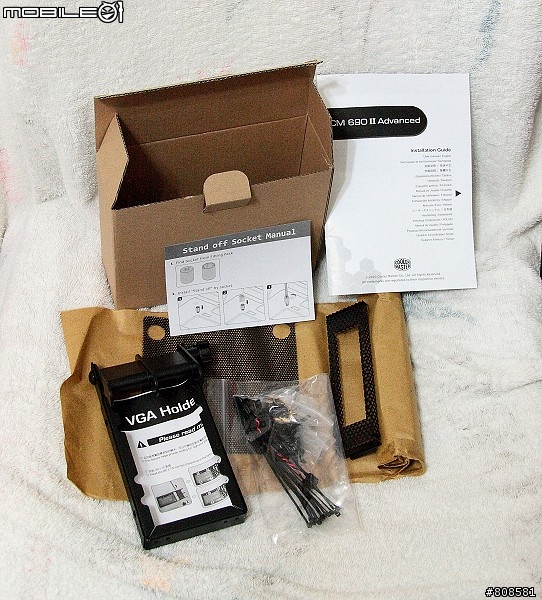

在米色紙盒內的產品附件，VGA長卡支撐架、電源供應器底部濾網、螺絲包、3.5吋轉5.25吋支撐架及面板、安裝螺絲包…..。
開始搬家，裝機過程就直接快轉吧！
這裡先停一下，因為CM V6散熱器安裝方式，必須先把i5-2500K、技嘉P67A-UD4以及CM V6散熱器合體完成，才能移入機殼。

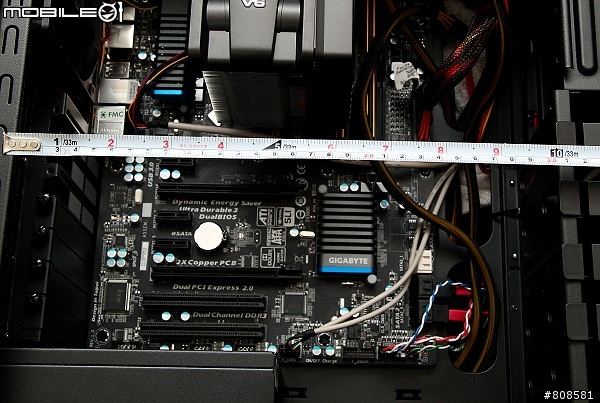

雖然其他大大的分享文都提過黑化的CM 690II Advanced內部能夠裝下NVIDIA GTX580或AMD HD 6970這類長卡，我實際量一下內部空間，約30公分寬，這樣心愛MSI HD 6870可以歡喜入住。

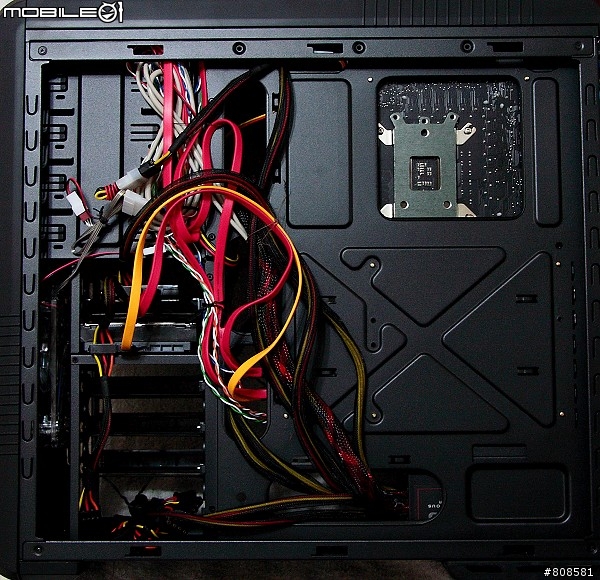

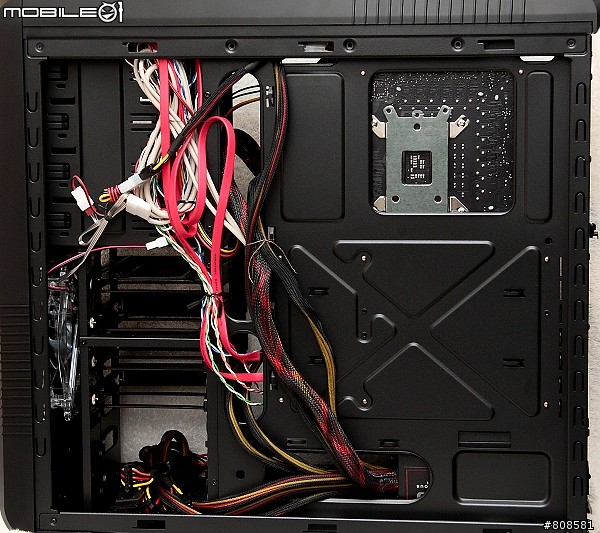

硬碟還沒裝，背面走線開始沒那麼簡潔。
原本以為CM V6散熱器的高度會裝不進機殼，時機裝機才知道散熱器的高度剛剛好，機殼側版蓋上不會有任何問題。

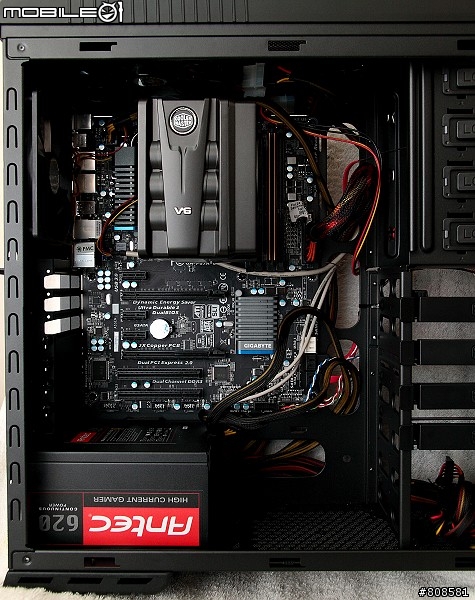

技嘉P67A-UD4＋i5-2500K的家快落成了，此時背面走線應該沒想像中凌亂喔。(自我感覺良好貌～)

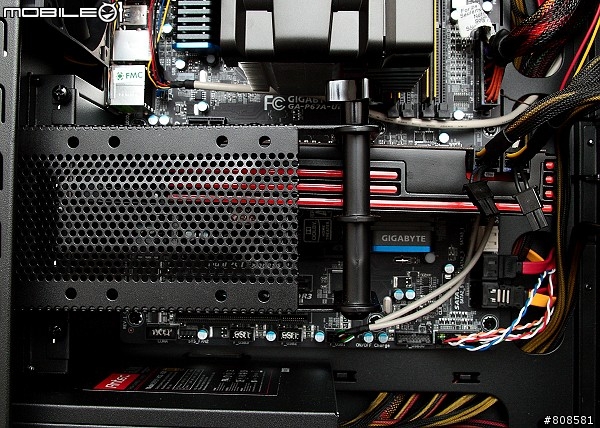

最後安裝VGA長卡支撐架。
反覆看了說明書以及其他人的分享文，才開始動手組裝。VGA長卡支撐架讓心愛MSI HD 6870穩穩地「靠」！
新家入住了，那散熱如何？
我在CORE i5 2500K預設時脈以及上5G情況下，看看待機溫度跟CPU滿載運作溫度。
系統硬體：
Intel第二代CORE i5 2500K 時脈3.3GHz
技嘉 P67A-UD4 (F7b)
微星R6870-2PM2D1GD5
2支2GB Elixir DDR3-1600
KINGSTON SSDNow M 80G
訊凱 V6
Antec HCG 620
Win 7 64bit

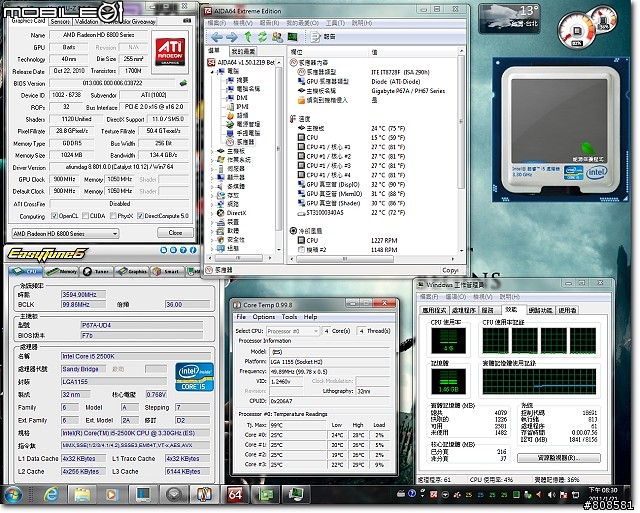

先是CORE i5 2500K預設時脈的待機溫度

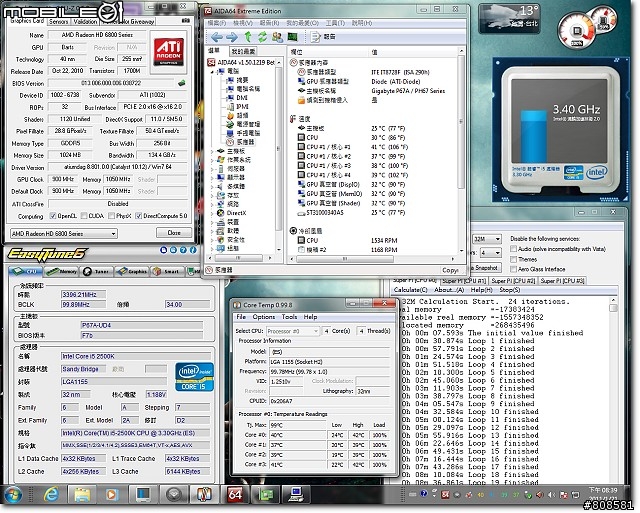

運行Hyper PI 0.98b 32M

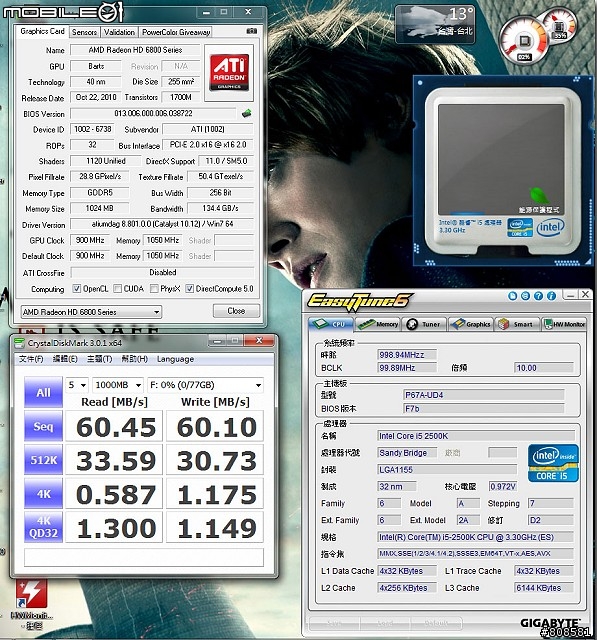

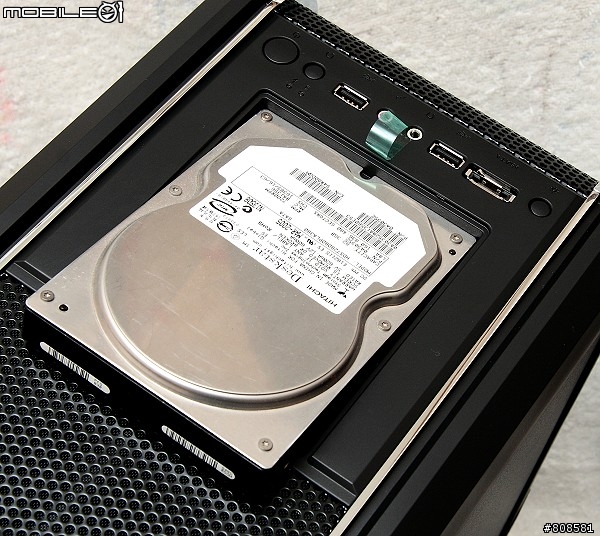

順便讓這顆日立7K80老HD在SATA硬碟外置座，跑個傳輸效能實測。效能跟現在主流硬碟有差一截了。

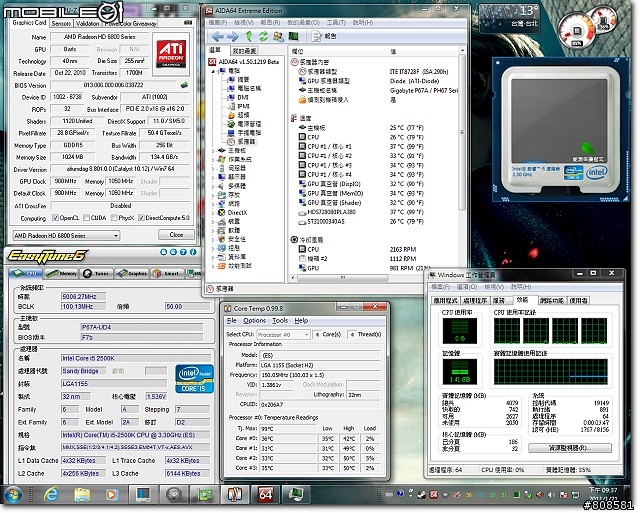

在技嘉P67A-UD4讓i5-2500K上5G，待機模式下，CPU溫度有些提高

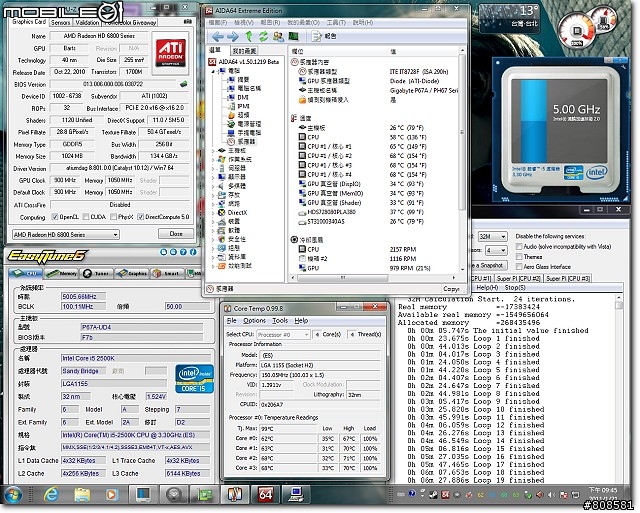

再次讓5G的i5-2500K運行Hyper PI 0.98b 32M，CPU的4個核心溫度已經到70度左右。
這咖黑化版CM 690II Advanced機殼，機殼內側或折邊都有經過處理，組裝過程時沒讓我的小手受到一點損傷。除了拆左右側板、裝主機版、拆介面卡插槽擋版、安裝電源供應器有用到螺絲起子，其他方面都沒有，組裝便利性還可以。
之前爬文有人說這機殼有大面積網孔設計，那灰塵很容易進入，我倒是覺得要提供較佳散熱機制，這也是沒辦法的事，進廚房別怕油，自己是習慣半年就會清理機殼。
機殼散熱性部分，對於上面的實測結果，我還可以接受。如果幫CM V6多裝一棵散熱風扇，不知道能不能讓5G的i5-2500K更低溫運作？
這機殼已經擺位在工作桌下，靠近腳邊位置，我發現機殼頂部14公分風扇排出來的氣流也是超冷，加上現在冬天，有時候好想關閉機殼頂部14公分風扇。以上就是小弟的CM 690II Advanced黑化版分享，到此收工
只不過這款機殼的透明側板有風扇孔位，看了實在礙眼，
不然就真的太優了。
