[分享] 機殼硬碟避震DIY

因為我是個靜音偏執狂,最近看到有人討論也是為硬碟共鳴所苦,不只共鳴聲令人不悅,如果主機和桌子放在一起,當手放在桌子上的震麻更是令人不舒服,所以在這裡和大家分享我的硬碟避震diy給大家參考.

國外之前對硬碟避震靜音已經有不少討論,大概就兩種方式,一是花大錢買硬碟靜音盒,不過市面所以號稱隔音或靜音的硬碟盒基本上沒用,硬碟鎖在盒子裡,盒子再鎖上機殼,都是實心緊密的接觸,震動仍然會直接傳導,更糟的是盒子本身還會放大硬碟的噪音. 二是用鬆緊帶材質的東西來懸吊硬碟,我一開始也是用這個方法,但是硬碟很難找到方法固定在鬆緊帶上,而且鬆緊帶也不耐用,用不到幾個月就會失去彈性,硬碟會漸漸跌落在一起,更換鬆緊帶也是大工程,所以用了一陣子後我就放棄這個做法.


有圖有真相,像這樣的硬碟防震轉接架我也用過,一點用也沒有,鎖進機殼後兩端的橡皮被塞得緊緊的,仍舊扎實地把震動傳了出去,像還有一些機殼在硬碟螺絲上放進一圈橡膠圈就號稱有靜音防震功能,用過的就知道,都是唬屎狗.

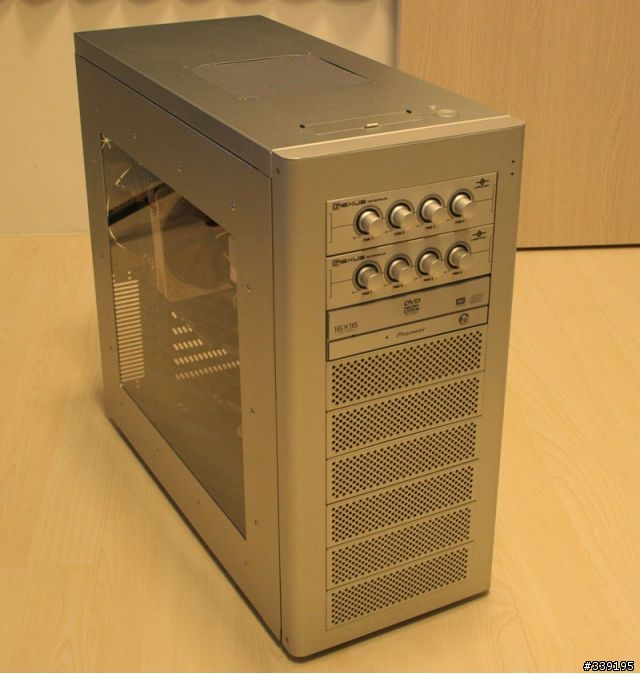

首先最好有空間大的機殼,這款聯力機殼PC-A17我很喜歡,質感好也容易改裝,有9個5.25吋的空間,可惜已經停產.

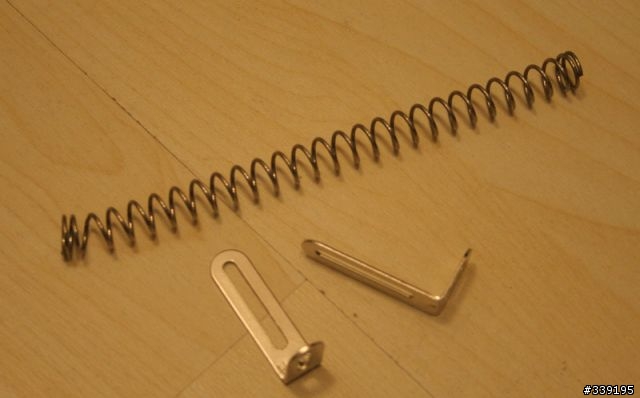

這些是改裝機殼的零件,彈簧是好幾年以前在hands買的,長15公分,直徑1公分,當時看到只是覺得好玩就買了,沒想到多年後才找到用途,現在不知道還買不買的到.
那個L型的鐵架我在網路上買的,叫做[改裝用L架組],原本是改裝風扇用的,一組內容物有四個大L架,四個小L架和8個長短螺絲組,我用的是大L架.

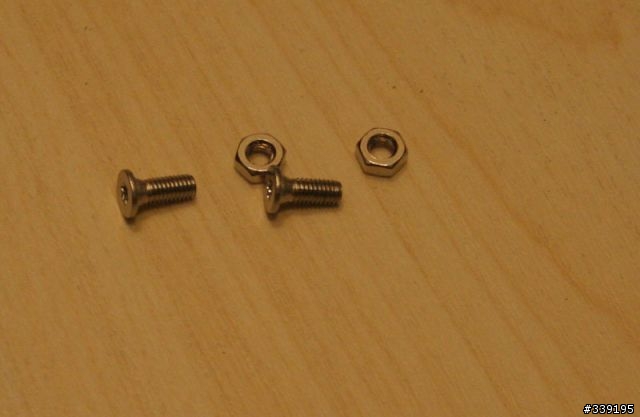

還有就是準備一些有螺帽的螺絲,[改裝用L架組]裡也有內附,不過照片中的螺絲是我從wd迅猛龍硬碟上拆下來的.

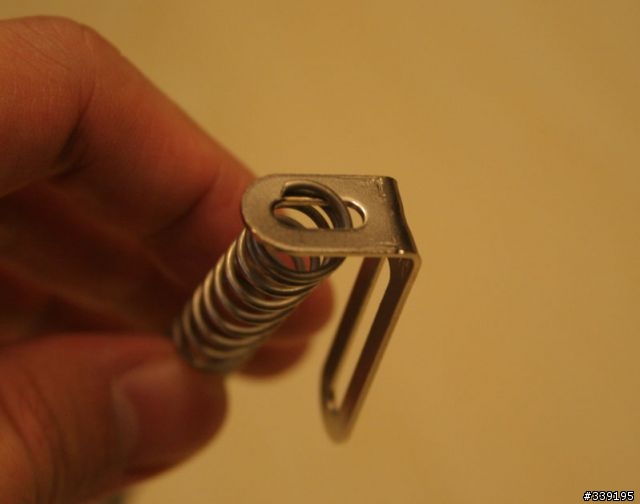

將彈簧兩端卡進L型架,轉個一兩圈就行了

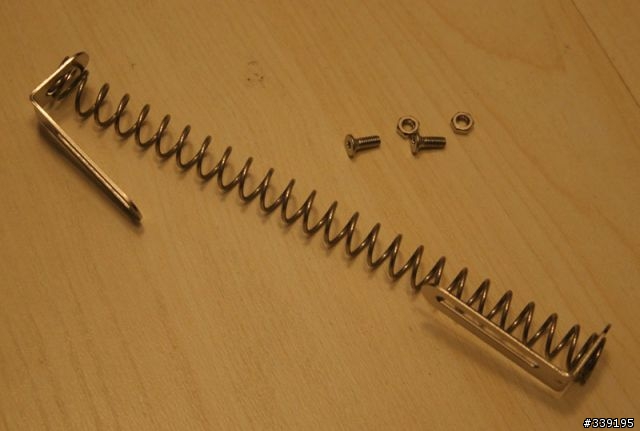

完成後的樣子,總共需要做四組

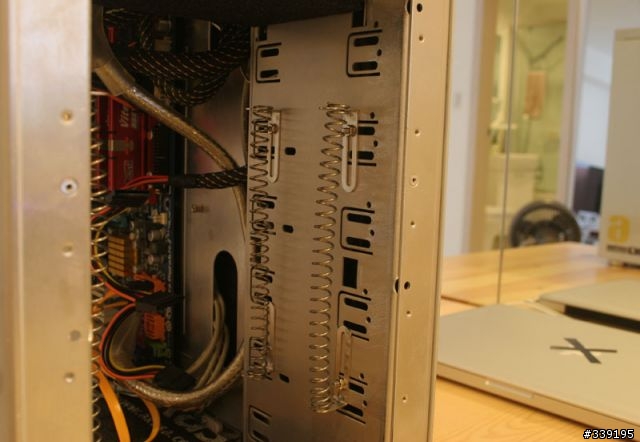

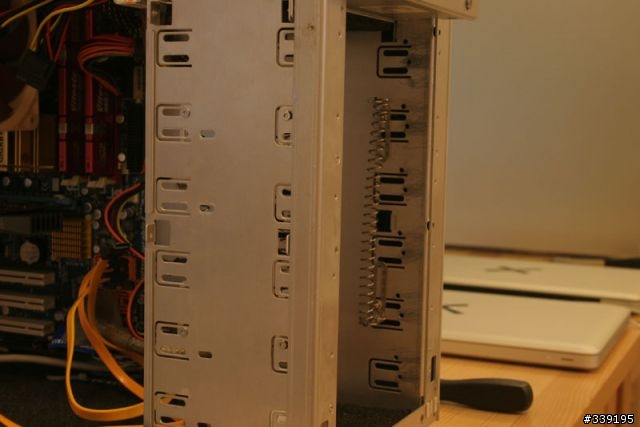

接著就是把做好的彈簧組鎖進機殼前方5.25槽的空間,彈簧長度的關係大概占用四個5.25的高度,至於前後的距離就依硬碟螺絲孔的位置大略放置,我是全部往中間靠攏

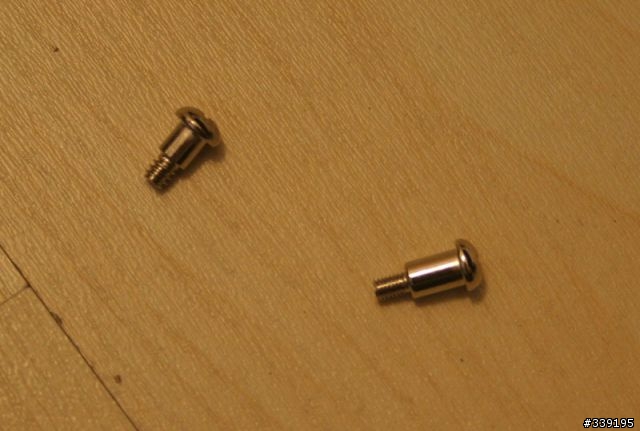

這是聯力機殼內附的避震螺絲,原本上面還有一圈橡皮墊,用不到,只要螺絲本身就可以,這個螺絲聯力有另外賣,網路上也買的到,不過要注意硬碟螺牙有兩種規格,照片中就是兩種不同的螺牙,現在應該都用細牙,我裝過很多電腦,莫名其妙的螺絲有一堆

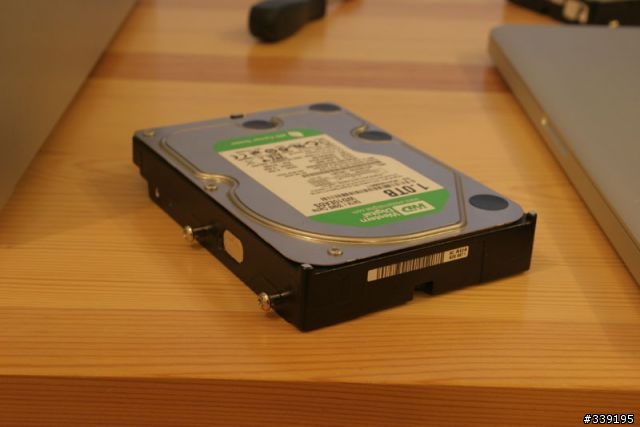

鎖上硬碟,用這個螺絲是因為螺絲頭的大小剛好

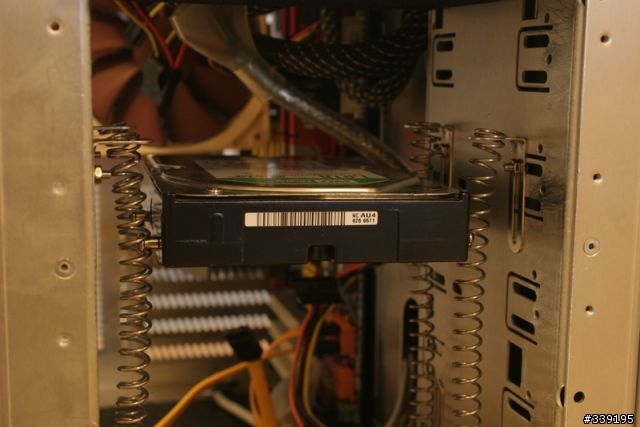

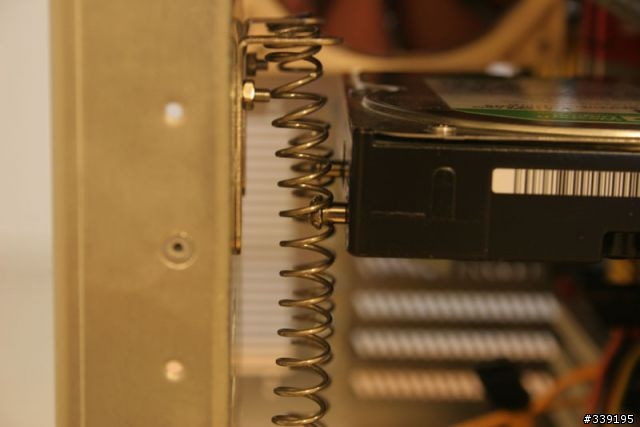

接下來就是把硬碟卡進彈簧中,彈簧有彈性,螺絲頭稍大,用手指稍微一壓就進去了

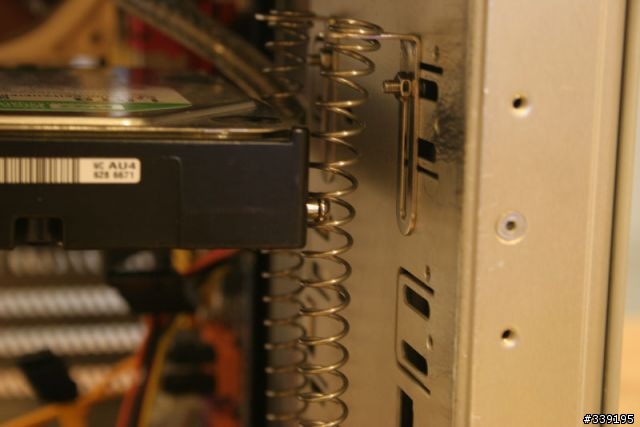

四邊都卡進去後就很穩固,不會掉出來,要拆時也很容易,抓住彈簧把螺絲往前後一推就可以分離,因為彈簧的彈性硬碟已經是懸空的狀態了,所有震動都會被彈簧吸收,完全達到防震的效果,以我這個彈簧的長度最多可以裝到3~4顆硬碟沒問題.
不過彈簧這麼長再加上硬碟的重量,晃動機殼時彈簧會發出聲音



這是裝箱的泡棉,買機殼或光碟機包裝盒裡都會有的東西,裁了兩片

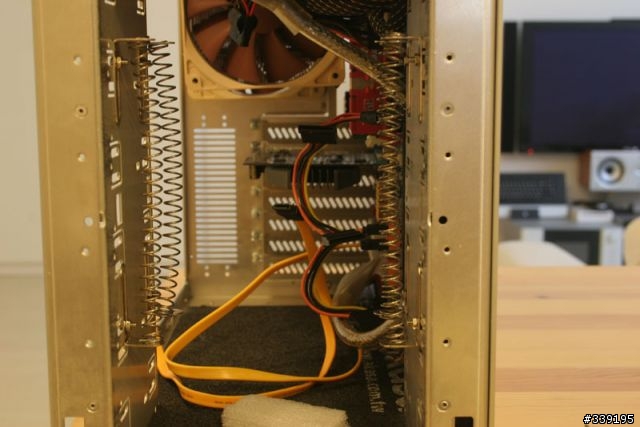

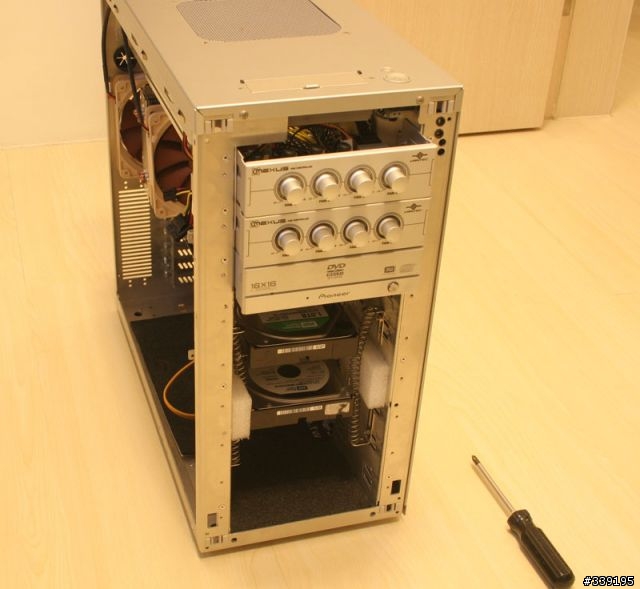

塞在兩邊彈簧和硬碟就不會晃動,不過不要太厚,塞太緊震動又會傳導了,厚度只要剛好可以靠著彈簧和機殼而不會掉落就好





把機殼直立起來也沒問題,這樣的安裝非常安全,搬運時不用擔心,用力搖晃硬碟也不會掉落,就算不小心失手摔落機殼還有減震的效果,可以保護硬碟

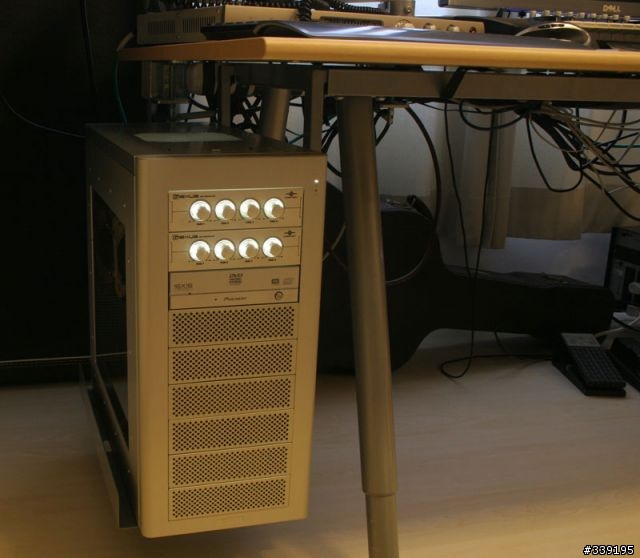

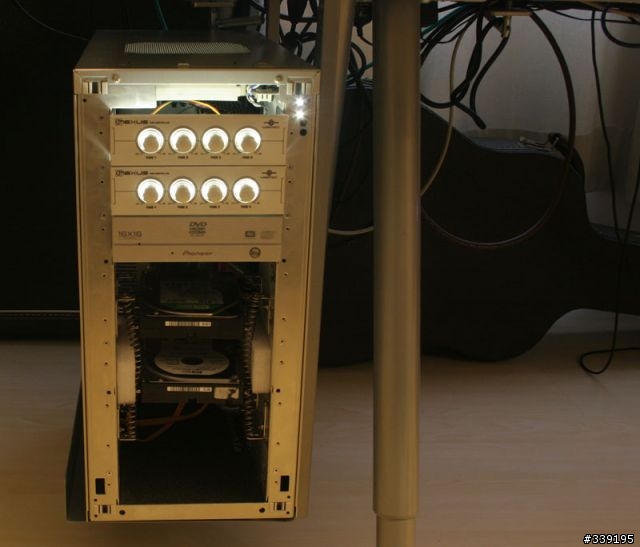

這台是我第二台電腦24小時動物機,所以都是把舊硬碟放這邊,就很需要防震機制,而且可以看到我的主機是掛在桌子上的,沒避震真的會瘋掉.

雖然改用SSD就沒有這些問題,可是要普及不知要到甚麼時候,這樣的防震方式很容易改裝,而且拆裝硬碟超容易,暫時還是很有用的.

antec的新機殼lanboy air上的硬碟懸吊機制也很不錯,大概是市售產品唯一有效的,可是也有小缺點,機殼造型也不是每個人都可接受,有時間再po上來.

機殼還有另一個震動來源,就是風扇,風扇全速運轉時造成的共振也很驚人,一樣的是,市面上的風扇避震用品幾乎都是沒用的,所以我都是把風扇轉速降到最低,這樣就有一台幾乎安靜的電腦了.
