[分享]空冷首選：CoolerMaster RC-830 (68張分享紀錄)

故事起源：某天下午，剛換敗完新電腦的豬仔，正在的心情下用新電腦
忽然，豬腳旁邊的主機感覺好像有熱熱的感覺，懷疑的狀況下就縮成肉球，阿不對。是彎腰下去察看到底怎麼回事

竟然發現整個機殼都好熱,尤其是電源與CPU這附近與[ATX高熱區]
(就是記憶體+CPU+顯卡啦~對了還有北橋發熱器)
速速關機並且循思對策...
豬仔:看來不換個機殼是不行了...
(電話ing)
友人:什麼?你要換機殼?
豬仔: (哭泣狀)
友人:好啦,既然這樣就....(中間機哩瓜拉尋找敗家對象省略)
友人:就這款啦！酷樂麥斯特...錯了CoolreMaster RC-830啦
...以下廢話省略
-----故-----事-----起-----源-----END-----
感謝看完前面的廢話連篇

來看豬腳吧！痾~主角
以下相片是找友人拍攝滴(誰叫小弟連個手機拍照都照不好...)

正面一照(注意看箱子下方，那是15CM的尺)


側面一照(規格表)一樣有把小尺對照一下


另一片照一下


背面看看，這就是結構圖?
打到這邊已經快要把刀片殺下去打開了...


上面照照


開箱照(豬仔玉手露出)


終於劃開了...會迸出什麼東西呢?令人期待又興奮


友人:阿不就個機殼這麼興奮幹什麼?


取出,與無敵說明書合照(偏黑了點)


扒完衣服，痾錯了，是去掉透明袋後的正面照

反光?是有點啦強調一下全鋁製

機殼箝制裝置，很有意思。竟然把它分兩邊，個人認為在使用上下邊那張圖的USB不太方便用...


個人成見就別管了！

看看兩側吧！粉有質感哩！



上空照


屁屁照


到這篇模特兒的展示SHOW截止！
要開始大吃特吃！噢不！是要開始準備上機嚕！

開始拆啦！(什麼拆,不過是把外觀板打開而已...)


客倌們有發現到嗎？下面那張圖什麼東西不見了？沒錯！就是外觀板！

拆掉後再一張！那怎麼拆的?請看下面。

伸縮式的卡榫，實在是在設計上要給它拍拍手！

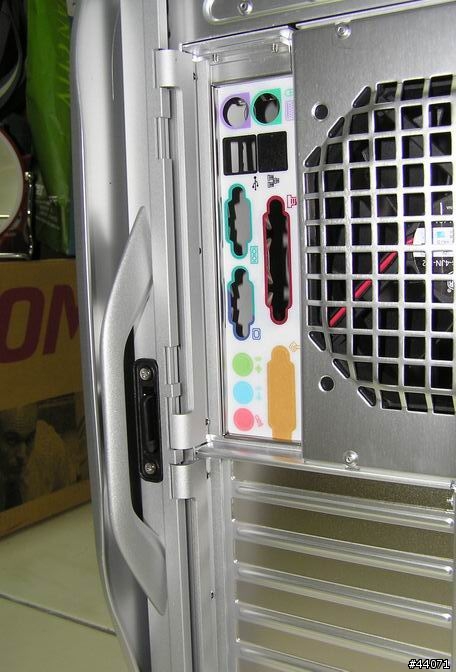

耶？屁屁後面有個把手？幹麻的？請待下回分曉！

如果等下回豬仔等下就被殺來吃了！
但是我還是要賣個關子！

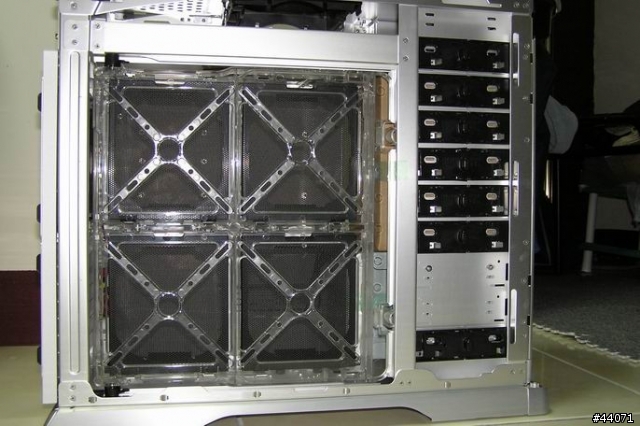

側板打開後，左側"竟然有四個風扇口"！

右側的螺絲孔多的跟彈孔一樣


剛剛賣的關子現在揭曉！
把手?是把它拉出來的！

官方已經附上一顆風量相當不錯的風扇

拉出來的這個...底板，是專門放主機板滴(廢話...)
底板有層紙上面標明了EATX、ATX、Micro-ATX所使用的螺絲孔

這時候各位客倌應該都有興趣問：那BTX勒？不是可以改裝成BTX嗎?
現在就展現這款機殼的機動力！

卡榫打開就可以打開


藉由小小的幾顆固定用螺絲，將它變成BTX專用的背板
左圖是ATX的，下面的就是BTX囉


說實在，言語無法形容。有興趣看到底怎麼回事那個官方的FLASH有稍微詳細些的動畫展示

好了，看完主機板的位子也該看看家裡面有多大


四個12公分風扇，敝人還沒全部上(目前只上了一個)，不知道全部裝會不會搶風就是了...
而且承襲之前的作法，也把所有風扇架都加上濾網
這表示豬仔到時候清洗有得忙了...只不過我寧願風扇積灰塵...也不要電腦組件積灰塵

這邊就是"卡"5.25吋的裝置，例如：光碟機、硬碟抽取盒啦等等


問題就是大家一直想問的：硬碟勒？那邊有兩盒豬仔一直沒說阿！

現出來馬上介紹！

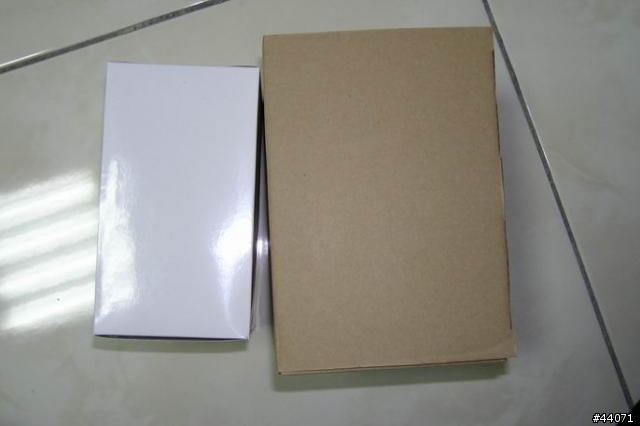

[再生紙盒]裡面是一個不知道什麼東西(後來才發現其實說明書有寫...)
白色的[再生紙盒]是包裝機殼所附上的螺絲、備用擋板等等你想的到的附贈品幾乎都上了
唯獨主機板的[固定螺絲絕緣片]竟然沒給...




一樣送把尺比較一下大小
到底那個黑黑的一桶是啥東西?
有看FLASH的就大概會想到，答案揭曉：就是BTX的導風罩
一個人+一隻豬研究半天就是找不到地方裝...

這是放置硬碟的地方
左圖示俯視圖，下面是底部拍


硬碟架前面的風扇，過電會亮藍光喔！
一樣有防震軟墊，算是不錯的設計

空間也很大，放三顆的豬仔要拆掉其中一顆，鹹豬手都能伸進硬碟之間做抽拉

由內側往上拍的上方對流風孔


特寫一下濾網


從屁屁往前拍的空間(感覺好遠的感覺)


拍完了內部，好累...

現在要拆前面板，裝一下內接式的DVD燒錄器
發現一個問題...要怎麼拆阿?(又是一個人+一隻豬不看說明書的兩個笨蛋)
才發現，原來有一個小地方可以將兩側打開
特寫一下

兩邊打開後(姿勢不好，歪掉)

拆去前面板的樣子


接下來些上面提到一些小地方的特寫。
---------------------------------
硬碟前方的藍光風扇


前面板蓋的拆裝(FLASH中有提到的部份)

特寫[磁鐵]，不是卡榫呢！

比較不會用久了磨損的問題，而且磁力好強
拆掉與鎖上磁鐵的固定螺絲都猛吸(比螺絲起子的吸力還強很多)

上板特寫

各位應該有發現瑕疵....最後再寫到缺點去抱怨

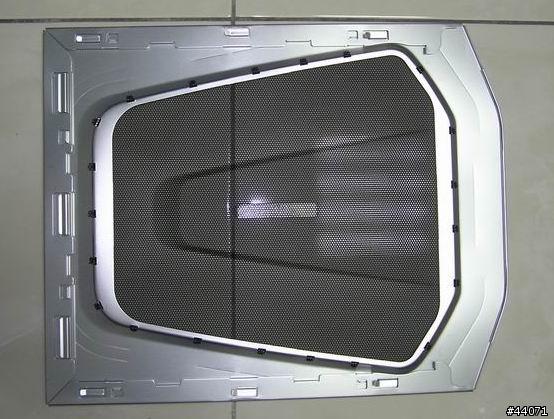

側板的特寫



還有濾網的風扇架



主機板架與機殼銜接處(風扇架在上面一點的銀色那一條是軟的喔！)

當裝進後與機殼是密不可分阿！

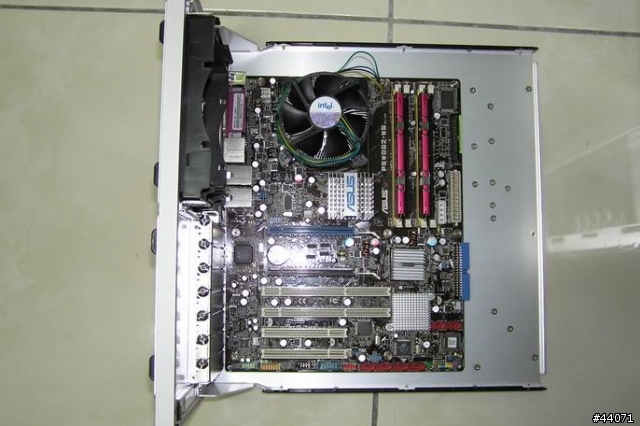

主板上架後


與舊機殼排排站


與豬仔偶滴合照



Mobile01的傳統：疊疊樂



友人的美腿與機殼高度比較(此人類178CM)


順便讓剛入手的EN7600GT搶鏡頭



---------------------------------
舊機殼內裝(兩個字=擠.熱)


新區落成(兩個字=大.涼)

沒整理線路就別計較嚕唄

開機後的POWER鍵

---------------------------------
最後來張小圖吧

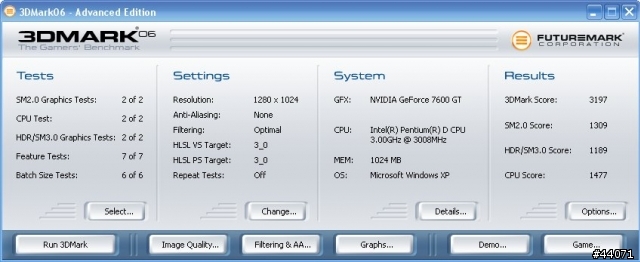

跑完3DMARK06的溫度

=================================
以上是分享紀錄

講講優缺點吧

優點
1.電源供應器的裝置法可以正反都能用，兩個方向都能用機殼的鋁散熱。
尤其是將PSU的散熱往上吹，有一個很大摳的散熱鋁塊連接到外殼上，相當不錯的設計
不會讓PSU與ATX高熱區混在一起了
2.拆裝相當方便，幾乎不用用到螺絲起子。
除了第一次安裝所需要用到的主機板、更換開啟方向的外殼磁鐵、硬碟架固定孔就沒地方用了
事實上硬碟固定架也可以不鎖，只是既然它有附上...不鎖螺絲也不知道放哪...
3.整體風量相當好，前面板還可以再裝兩個12CM(+上硬碟的總共三個)，上面的一個，側面的四個，後置一個。
總共可以有九個12CM風扇，對空冷族的我而言是一個不錯的設計。
4.機殼全鋁製，只有看到的上面板(電源開關那邊)、硬碟架、還有內裝風扇架不是之外
第五點重要的竟然忘記打
5.真的很安靜，要不是有藍色的光還以為沒開機。這就有個小故事了
友人到達豬窩觀賞RC-830的英姿，進屋後急忙問...
友人：咦?怎麼難得沒開機呀？
豬仔：沒有阿有開阿！是太安靜你沒聽到聲音！
進屋後才安靜的聆聽，發現最大升的不是風聲，而是剛入手的液態軸承在吵....

缺點
1.硬碟架竟然不是用鋁製的，是可惜了點。
2.既然給我有瑕疵的上面板！而且硬碟讀取燈到現在還沒看過是什麼顏色...
不過給通電話找到代理商去
代理商說：哦？有瑕疵喔？沒關係，你就自己拆看看能不能自己修理，如果不行再打通電話給我，
拆壞掉也沒關係，我直接免費寄給你新的。
算滿負責的廠商，而且拆壞可以立即換新

今天花了三小時修理硬碟讀取的小燈...拆將近花了1個小時半....發現是小燈泡焊街的錫斷路，花了約10分鐘搞定它後，又花了快1小時把它全部裝回去，好累....這又告訴我，豬腦果然比較笨，如果諸位先進想要自己他全部拆掉得話也差不多花上半小時= ="才會看到那很華麗的電路板

3.機殼好重...空殼14KG，對這麼又小又肥的豬仔來說實在不敢想像裡面裝滿滿的樣子...

豬仔這些優缺以個人淺見在使用上做評量。
整體上豬仔評分90，不過那些小缺點都能改進。代理商說要出V2的版本，希望能更符合玩家的需求。
