是否有大大可以分享這咖機殼的整線呢?
有什麼技巧能夠讓線路更完美?
一起討論吧
有什麼技巧能夠讓線路更完美?
一起討論吧
xander1018 wrote:
是否有大大可以分享這...(恕刪)
在下整得不好看，只能做到這程度了
此時會覺得模組化PSU還是有賣點的

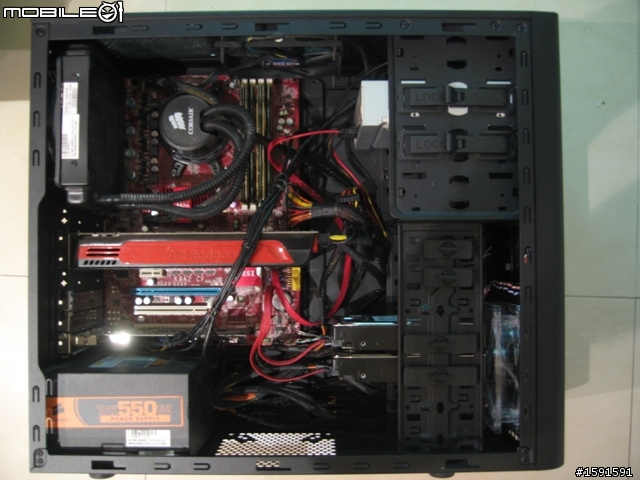

我在430這機殼的整線大略
(1)因PSU是單路12V，所以線拉越少條越好
多餘線的如圖盡可能塞到後面或是下面
(2)因PSU方向關係，SATA線的接頭必須上下翻轉180度才能插上相關硬體設備，
而我的作法是線先拉到下方，再從背後往上方繞上去
最後順者折線的位置往下轉彎就可以順利接上硬碟
p.s:若不想讓線繞路，最簡單最安全的只有讓PSU上下翻轉180度
(3)最頂僅有風扇+1個Sata燒錄機
我嫌再拉一條Sata線麻煩，所以我反而是只拉一條大4P的線上去
一個用大4P轉Sata，另一個就是大4P轉小3P
p.s:因為最頂的那個是4P的高爾夫扇，而我的轉接線是CM附的大4轉小3
所以我把其中一邊剪掉就可以了，相信大家都有看到小3P缺一邊
側面樣式

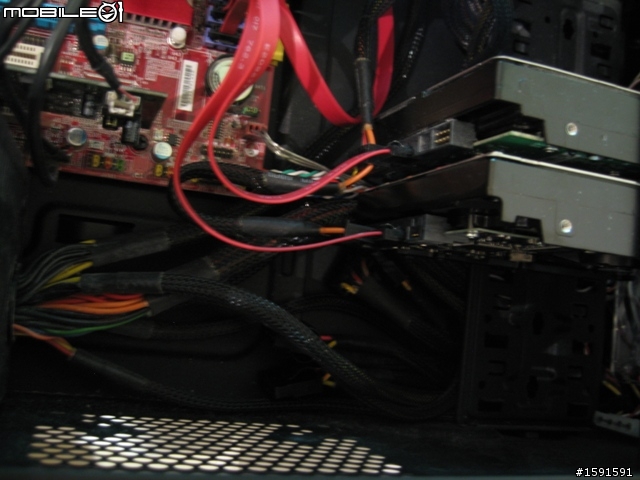

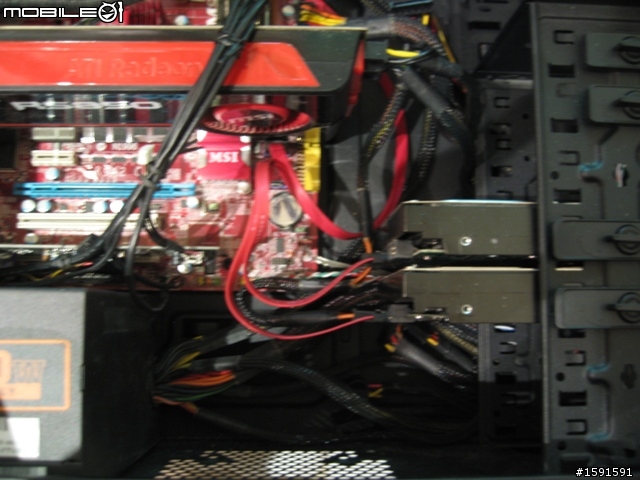

底部放大

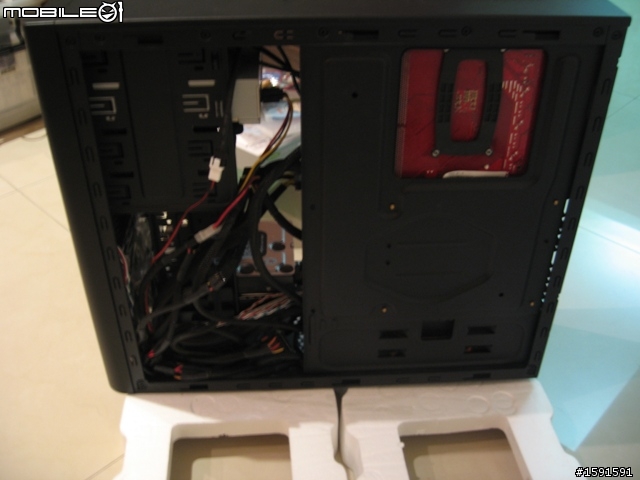

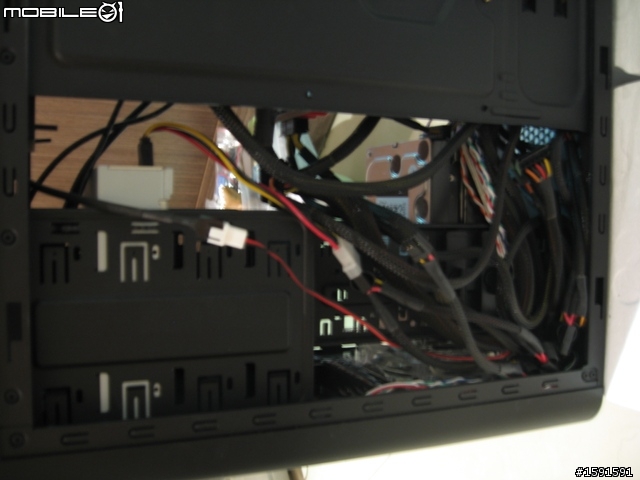

背面
背面放大

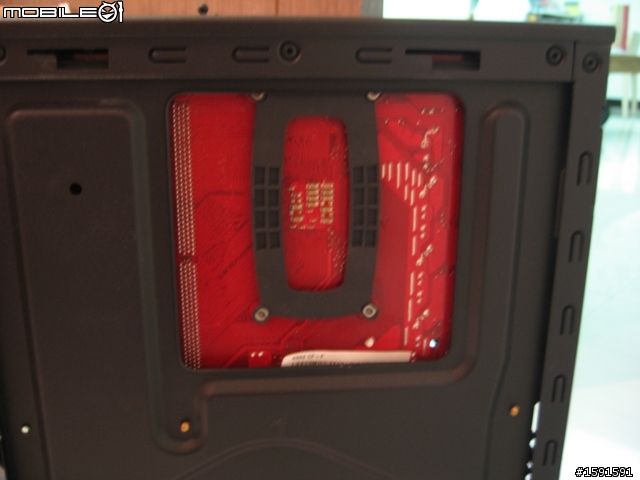

順便看看還沒被撤換的海盜軟背板
目前沒板彎發生，不過強度跟韌性上能撐多少也是迷之數

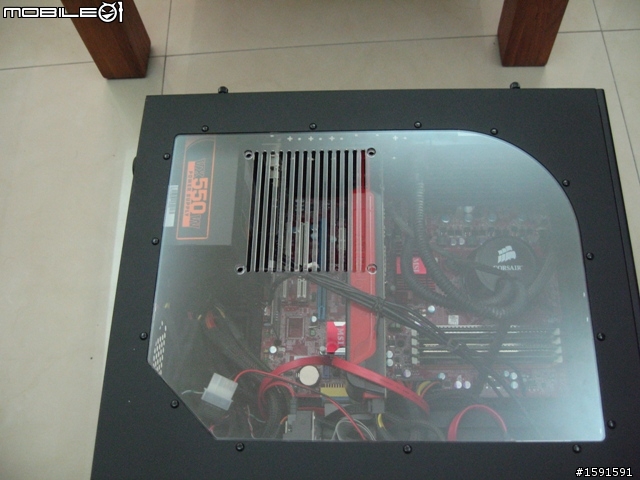

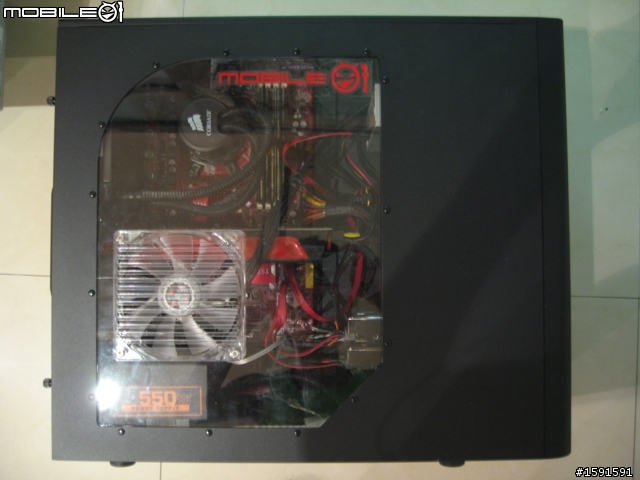

蓋上透側板

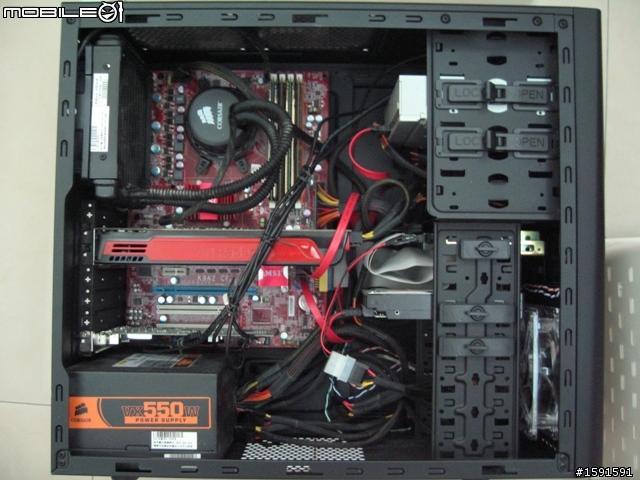

最後附上430買回來第一天的組裝模樣
很明顯過去從2.5吋HDD換成現在的3.5吋HDD(日立那棵32M快取的1TB)
在下也希望
上的夥伴提出更好的建議

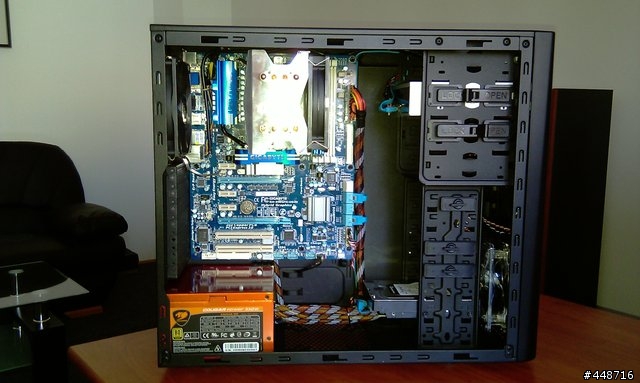

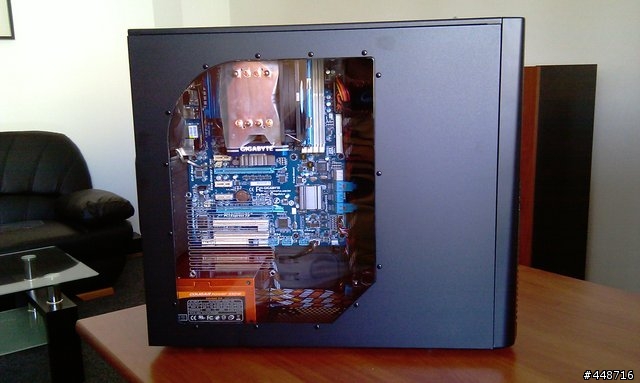

l124321257 wrote:
這是在國外網站抓下來...(恕刪)
簡直是猛到爆了，我也想看看他怎麼弄得
感覺好像有幾條線是塞到主機板地下了
想看看他在另一面動了甚麼手腳
雖然心理大概有個底說我可以怎麼整更好
但還是等下次有設備更動時再整吧，畢竟前I/O版部分可能要自己做延長線
