[分享]IN WIN DIVA踏入HTPC轉變我的生活~狄瓦阿~

自從接觸Mini-ITX主機板後就一直尋找真正適合我的小型機殼，正好3月多時在德國Cebit展覽有許多新玩意，
透過國外媒體的報導，看到有一咖閃亮亮的小型機殼，而且還有內附電源供應器，
後來台灣有販售後，發現只有粉紅色款式，不是我想要的顏色,男生用起來一定很詭異，
前幾天跑去改裝軍團逛逛，發現怎會有一台銀色的，詢問之下原來是展示品
看到銀色的讓我有種非買不可的敗家慾望產生，雖然有點刮傷，不過還是得原價買回去，畢竟唯一僅有>_<限量是殘酷的

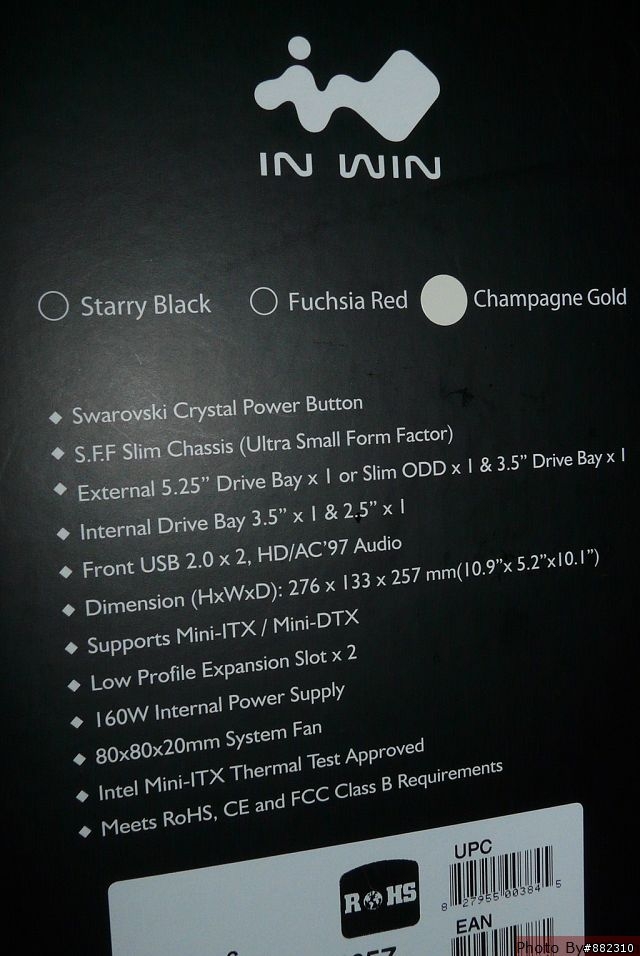

IN WIN DIVA~!!機殼~~~箱子其實很小...隨附精美說明書


有6種多國語言

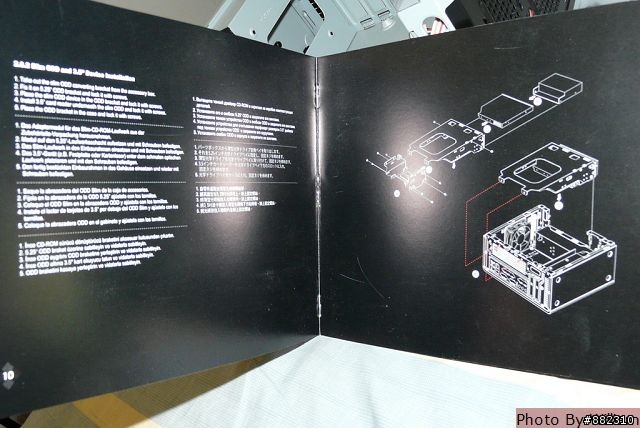

說明書清楚的介紹各機殼內部構造，還教你如何拆解


另外送一個拭淨布，可以拿來擦拭機殼


其實他不是銀色，是香檳色，機身材質為鍍鋅鋼板，面板採用塑膠材質，
裝置部分，可以安裝一顆3.5&2.5吋硬碟，光碟機部分可以安裝一般的5.25吋，
或是透過轉接架使用薄型光碟機&3.5吋裝置，內含160W 電源供應器

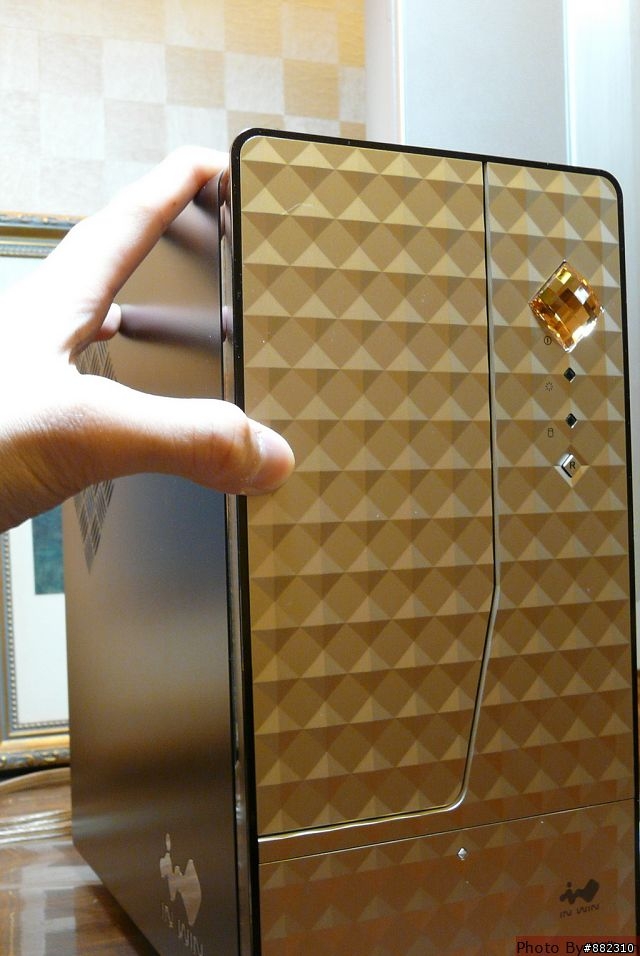

高度部分約等於攜帶式水壺，這是單車用的水壺，約有600cc


整體大小約比一個枕頭還小


電源開關~~大大的四方形造型開關，隱約的感受到高貴奢華，卻又簡約的風格，
當然別以為是水晶，只不過是塑膠製品，不會像說水晶會那樣閃亮亮折射光芒

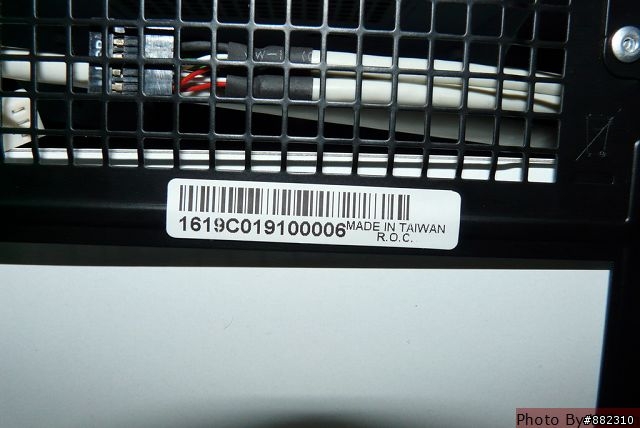

別小看這機殼可是台灣製造的喔

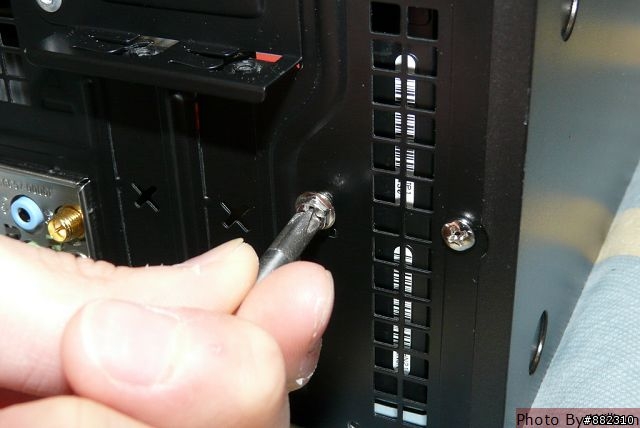

準備拆解，首先把機殼後方的黑色手轉螺絲卸下來


緩緩開啟側板時，發現~外部是塑膠材質，裡面則是鍍鋅鋼板，這樣的材質結合，
可以外觀上做些變化，不然側板都是鍍鋅鋼板，不免有點枯燥乏味


最上面這架子是用來安裝5.25吋光碟機，或是使用轉接架安裝薄型光碟機也可以
能用5.25吋的光碟機在空間上的考量，是個蠻大的挑戰，畢竟要佔去機殼內部許多空間


卸掉後面兩顆手轉螺絲後，再把前置面板打開


啪~就這樣下來了


接下來就把光碟機架往上拉，就可以卸除下來了

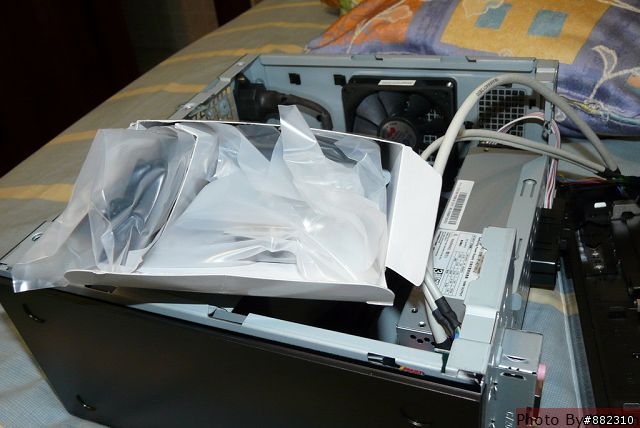

這時才能取出配件包，裡面有轉接架，螺絲等等


光碟機就定位，鎖上螺絲!!

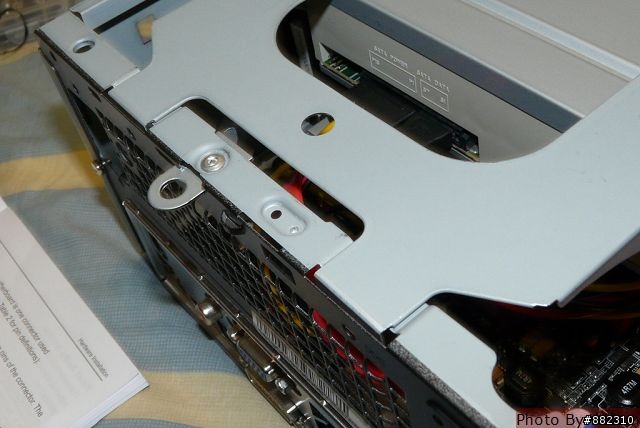

裝回去時要先對準鐵環的孔，上面的鉤環也要對準才裝得回去


最後面的固定架放回去，螺上螺絲就好了


等等~~~在這之前要先把硬碟裝上去，這是安裝3.5&2.5吋裝置的硬碟架

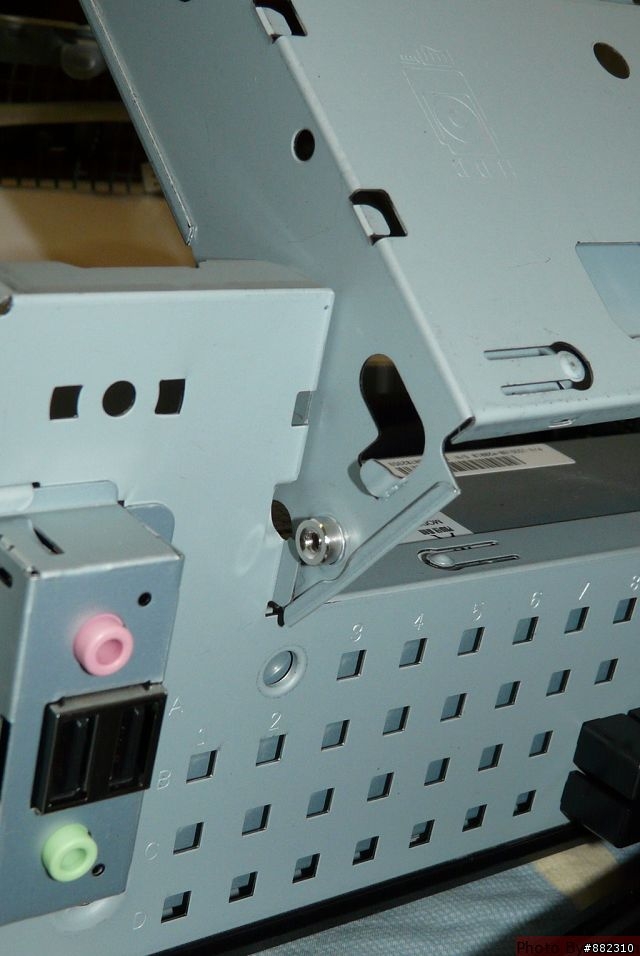

後方有顆螺絲要先卸除


首先安裝2.5吋硬碟，這時發現螺絲不夠!!!少附四顆鎖2.5吋硬碟螺絲，只好用我遊戲機的螺絲來替代


3.5吋硬碟往內推，PCB要朝硬碟架，不然會對不到螺絲孔


螺絲鎖好後，兩顆硬碟裝上去的樣子還蠻奇特的說，感覺2.5吋附著在3.5吋上面


接著再將硬碟架推回去即可


螺絲鎖回去，幫助硬碟散熱的散熱孔，僅能依賴自然對流

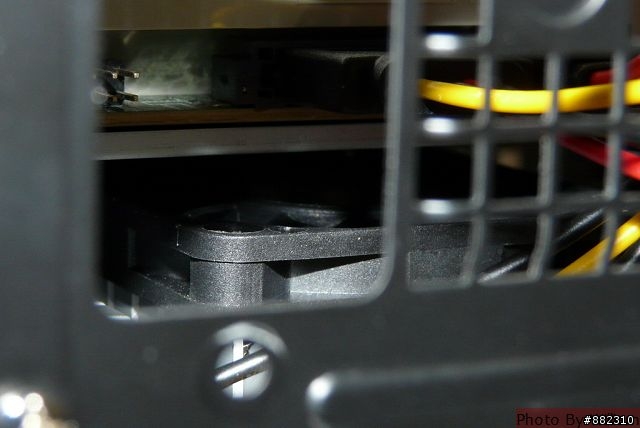

DIVA機殼裡散熱的風扇是這顆8公分，負責往外吹，如要拆換的話

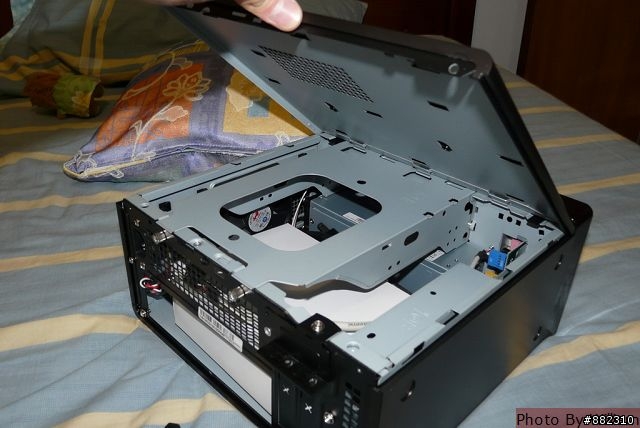

靠近背面I/O上方有個上蓋板可以拆掉，往上扳


上蓋板就可以掀開了

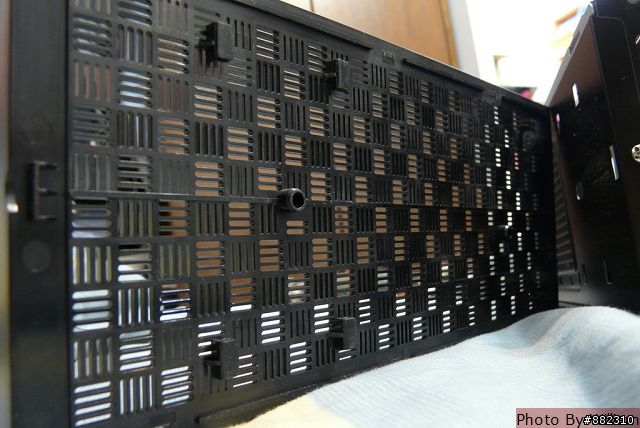

當我看到上蓋板時發現這網孔，超有設計感的，沒想到不起眼的地方DIVA都有用心


這顆是8公分薄扇，約2500轉，實際運作起來有點小吵，如果覺得太吵可以換轉速低點的
但是這還要考量到主機板是用哪張，所使用的CPU是哪顆，畢竟這是唯一出風散熱的地方
也不能選擇太低轉的風扇，不然到時候過熱就不好玩了

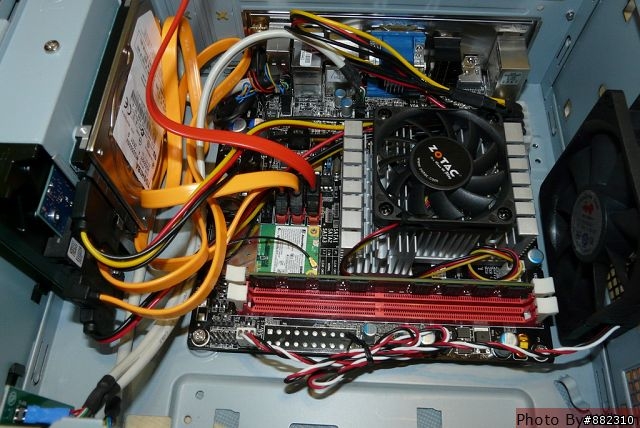

裝置都裝得差不多了，這張Mini-ITX板子提供剛好三個SATA介面，正好適合DIVA機殼
SATA線懶的整理了，就把他往旁邊塞就好，想說不整理應該也不會影響散熱


如果要安裝顯示卡的話!如果像是HD5450 ，這類型的顯示卡的散熱片會占掉1個SOLT
而DVIA提供兩格SOLT的空間，以免散熱卡的散熱器卡到而無法安裝，只是SATA排線要先整理好>_<


有個地方要注意的就是，線才要先折彎，因為要把光碟機塞進去，沒事先彎的話光碟機會進不去


裝好後CPU散熱器與光碟機只剩下一點空間了，雖然吸進去的風量可能沒想像中的多，
但利用上方的8cm風扇把熱排出去，還是有達到散熱的效果


因我目前使用的主機板已內建電源供應，就不需要另外接上POWER了，但我還是要測一下這顆POWER夠不夠力


額定輸出功率是160W，有APFC，我把IP-AD160-2這型號上Google查了一下，
國外有測試出來這顆平均轉換效率都有84%左右，看來小瓦數的POWER轉化效率反而比較好


內部電路有特別經過設計，尤其是散熱片部分，因只有一顆4cm風扇來抽風，
但基本上幫助不大，還是需要透過大面積的散熱片來散熱


這顆主濾波電容只有120uF電容量


輸出電容部分，雖然查不到是哪牌的，只看到RLA RLG等字樣，不過品質應該不會太差

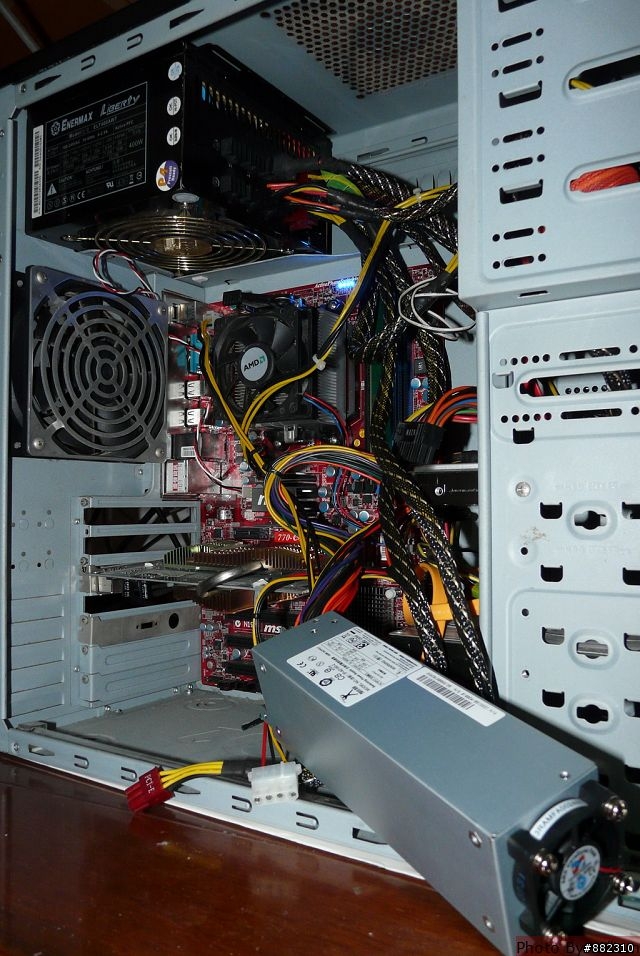

既然不知內部用料如何，就直接上機來測試吧 這台是老哥的上網機
CPU:AM3 X2-240
MB:MSI 770-C45
VGA:6600L)
HDD:Seagate 250G
RAM: DDR3-1333 1GB

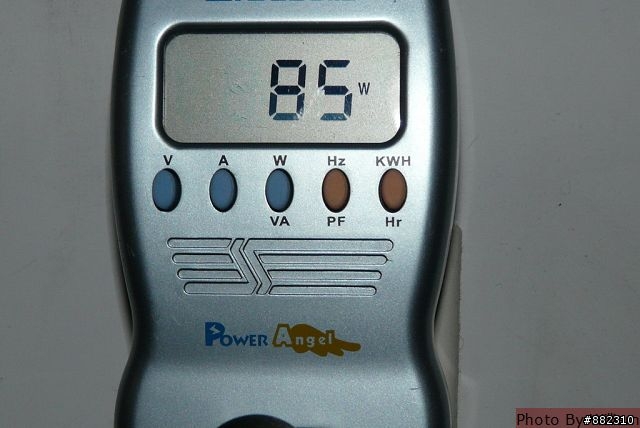

進入WINXP時待機耗電量約為85W，我用Orthos燒雞也才125W...看來這台電腦還蠻省電的
我還在想說要怎麼增加耗電量，畢竟顯示卡只能接沒有6PIN電源的，手邊目前也只有這張
等我衝爆這顆POWER的瓦數時再來測電壓值得穩定度，目前看來~160W應該可以應付市面上的ITX板子了


DIVA機殼裝好後最後把3M腳墊貼上去即可


最後擦拭一下裝機時所留下來的指紋吧


準備當作HTPC!!!播放1080P影片


光碟機的面板要如何開啟哩!，用手往下壓，面板就會慢慢開啟，大約經過兩秒才會開起完成


中間有個齒輪，如果在那邊上一點潤滑油的話，開啟時應會比較順暢一些


要平放的話也可以，這樣光碟機面板開啟的速度會更快


接縫處的密合度尚可接受，多少都會有些誤差


跟電視喇叭合照一張吧


花盆~!! 裡面裝的是黃金葛

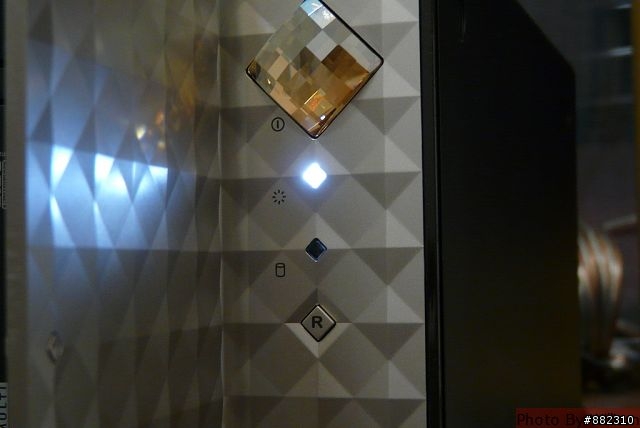

璀璨的白色LED電源燈，正式開啟了我的ITX的小型化生活，它躲起來，
偷偷下載無數個高畫質影片，連結家裡PC的中樞系統，HTPC這名詞將不再陌生
因為有了它，DIVA~~~~


感想:
要找到一咖完美型機殼，真的不容易，我們都是視覺取向，DIVA(狄瓦阿...應該是這樣唸)，
不但可以安裝5.25吋光碟機，也能安裝3.5與2.5吋硬碟，如要安裝短板顯示卡像:5450散熱片佔掉雙SOLT
DIVA有提供兩槽PCI，即使安裝了2.5吋硬碟也不會卡到，

內建POWER雖然只有160W但擁有APFC 轉換效率有達到80%，能應付市面的Mini-ITX平台，
在加張顯示卡也可運作，因為電腦的耗電量只會越來越小，
整體散熱上雖然只透過上置8cm風扇排風，只要透過原廠CPU散熱器的風扇所排放出來的熱風，
直接會被帶走，散熱也不成問題，設計師的巧妙設計，讓DIVA善用機殼內部所有可用空間


優點:
1.可安裝 5.25 & 3.5 & 2.5 裝置
2.內附POWER提供160W / APFC /80%以上轉化效率
3.機殼可直立 OR 平放使用
4.簡約而美的面板，大顆閃亮的電源開關
5.塑膠與鍍金鋼板的結合，使的側板兼具美觀&堅固
缺點:
1.上置8cm風扇噪音有點高
2.因空間壅擠，線才整理更加困難
3.少附四顆2.5吋硬碟的螺絲
4.光碟機面板的齒輪須加點潤滑油，開啟時會更加順暢
