友通BI 785G-M35主機版I/O背板,開孔開一半,原來是要把螺絲卸下(已解決)

---------------以下是錯誤試範-------------------------
友通BI 785G-M35所附的背板,可恨 它左右邊沒有挖開 (要馬兩個洞也大一點,這樣是要怎麼塞)
裝不上去,就卡在端子兩邊鎖點,完全不能密合,剛開使我還以為我有裝錯
前前後後為了這個,弄了四十分鐘
友通BI 785G-M35主機版I/O背板,開孔開一半,原來是要把螺絲卸下(已解決)

下面這張是改好的樣子....呼
友通BI 785G-M35主機版I/O背板,開孔開一半,原來是要把螺絲卸下(已解決)

---------------下面才是正確拆法---------感謝六樓的『三比八』網友解說------------------
真的是顛覆傳統做法......我看到『三比八』網友解說真的是三條線
請點我到六樓



●●硬碟放置位置有點小問題●●

西華寶貝兔硬碟裝的位置會剛好和主機版電源(24PIN),電源線和SATA(排線)相戶打架,
要買次款的人請注意,另外音源線問題
不知別牌子主機版,是不是也有同狀況

●●西華寶貝兔 原廠附的後置風扇 吸氣量小到可以 (紙片只會動一點點)●●

把機殼蓋上,我的天

CPU 40度 (只是跑個Farm Ville) 2500~2900轉 (用1500~2000轉會爬升到43點多度)
SYSTEM 42度(裸蓋溫度,蓋機蓋子會跑到50度)
CHIPSET 60~63度(裸蓋衡放約50~55度)

另外買了兩個12吋風扇(一吸一排)和一顆8公分風扇(吸),才解決機殼內部悶燒鍋囧況

電腦配備↓:
友通 BI 785G-M35
CPU Athlon x 3 425
RAM 黑金剛 DDR3 1G X2
原廠AMD CPU風扇


2010-02-20 21:01 發佈
葡萄不一樣 wrote:
主機版是 友通B...(恕刪)


有這種問題喔

我就是要買這張耶

到時候去店家我會特別注意的
葡萄不一樣 wrote:
主機版是 友通B...(恕刪)

EPS12V 8pin你PSU只有ATX12V 4pin你插上去試試看接頭有防呆,根本不用考慮怎樣會插錯



至於前置音效,建議你別自作主張更改接頭位置,近期上市的機殼前置音效會有兩種接頭,AC97跟HD兩種,現在的主機板幾乎都是接HD,只有部分早期的板子要接AC97,接頭定義大多都已經統一了

機殼說明書那個定義圖,是端子的孔對你這樣看



至於I/O檔板
借一下PTT電蝦板友的開箱文圖


放大


原文http://suzukihiro.pixnet.net/blog/post/25801720

看圖似乎是有開的

傑洛士 wrote:
EPS12V 8pi...(恕刪)

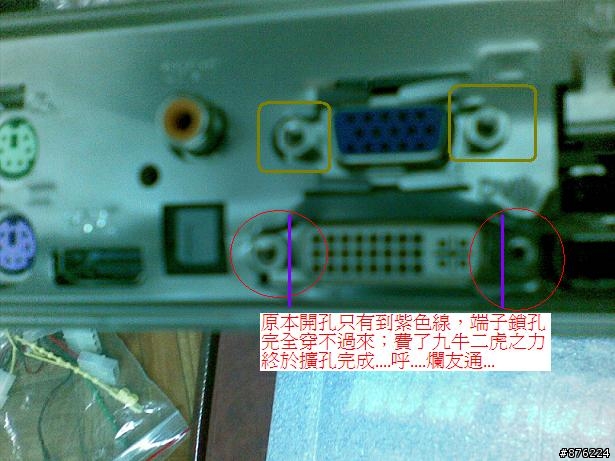

您放的這張檔版 就是我原先的呀 (我放的圖是我擴孔後的)

可是我插不下去也.....鎖螺絲部份那和那個孔一樣大

不知是我的問題 還是原本就這樣 疑............


另外不管是哪個方向看,看腳位也真的是相反呀
寶貝兔前音效裝置,只有一個麥克風、耳機,就這兩個插孔
等寫信給西華問問看,看他們有什麼回應

(前置耳機和我說拜了)
├愛像是什麼┼只能用人生百態去看待┤
補上幾張接頭的照片吧

說明書的方向



有的會有防呆,就算沒防呆,一邊是四個端子一邊五個也很好區分
但防呆不防?


左邊第一個定義就是接地,大多都是黑色粗線,接主機板2號的地方


另一邊



這張是AC97



那塊I/O檔板,DVI鎖孔的洞怎麼看都比D-SUB的距離遠
友通官網就有說明了阿! 樓主怎麼把它剪開呢!
以下是官網說明(來自DFI官網轉述)

Q : 請問 LP BI 785G-M35 的 "後擋板金屬片" 的安裝步驟為何 ?

A :"後擋板金屬片" 的安裝步驟

1. 首先如圖一 , 圖二 所示將 DVI 連接阜 兩端的螺絲卸下備用.

2. 參考圖三 , 圖四 將 主機板 裝入機殼並且固定 後擋板金屬片, 然後將 步驟 1 備用之螺絲鎖回 DVI 連接阜 兩端的螺絲孔.

圖一,


圖二,


圖三,


圖四,
三比八 wrote:
友通官網就有說明了阿...(恕刪)


呵呵....這個設計也真有點...

不知該說是讓背板更牢固還是畫蛇添足....
這.......................
三比八 wrote:
友通官網就有說明了阿...(恕刪)


我的天

官網是寫在哪裡!? 我找好久!

友通官網很像迷宮,很難找東西,另外它說明(PDF檔)書也沒多加說明

原來是這樣安裝呀 無言了我

通常那兩個鎖點「一般」不是都是做死的嗎??
├愛像是什麼┼只能用人生百態去看待┤
