[分享文] 霸氣再現 CoolerMaster HAF 922

CoolerMaster的機殼一直受到DIY玩家的喜愛!!!
就單我幫人組的電腦裡大約5台有4台我都是用CoolerMaster的機殼!!!
它以平宜的價格，以及扎實的用料，在DIY市場裡占有一席之地!!!
今天要來介紹的機殼，算是屬於中等價位，設計目標是以散熱為主。
而且燈光也從以前的藍光，改成最近很受大家喜愛的紅光了。
真是因應市場的潮流阿!!!
先來看看官方規格(官方網站)




外觀(箱子就沒啥好看了，我就不PO囉)

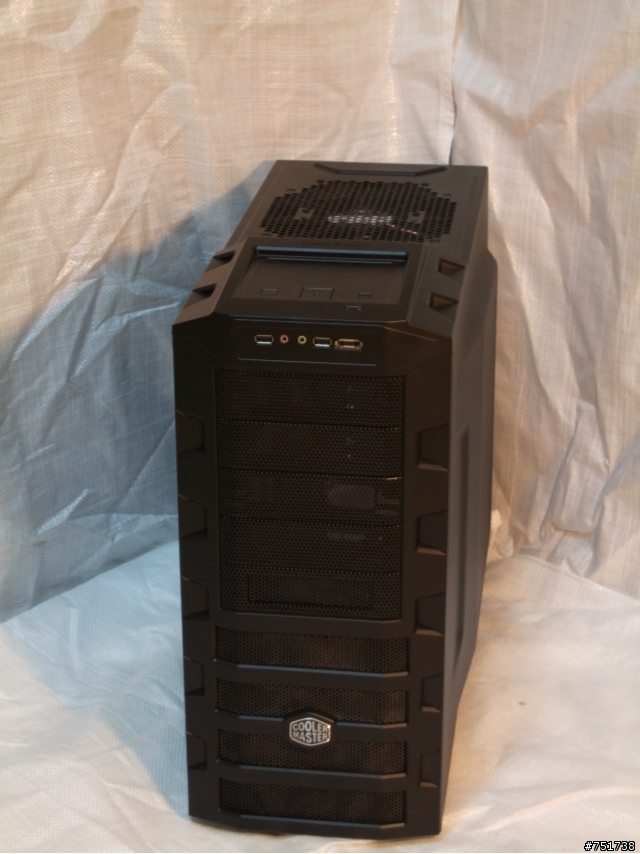

正面看起來相當有霸氣！等等上機看到紅光、應該更有霸氣。
還有酷媽相當經典的洞洞面板，對於散熱通風有相當的幫助。

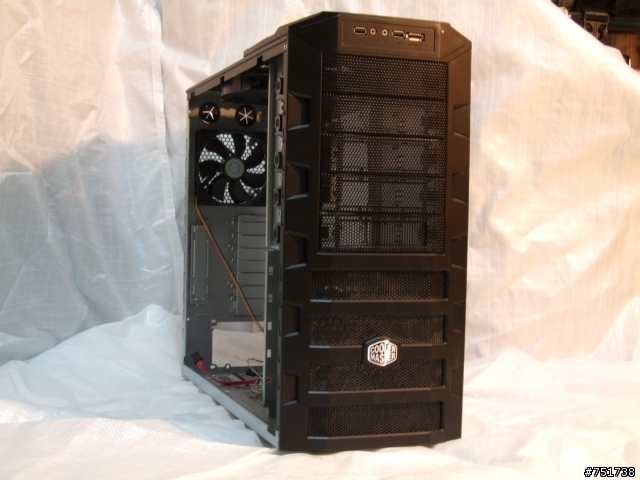

從這角度能隱約看到後面那個散熱利器。
也能看到面板的I/O介面跟Power&Reset開關分開，避免在抽拔隨身碟或耳機時誤觸到。




側面能看到大片的網狀散熱孔，還能在加裝上風扇，一整個涼爽了起來，中間還有一塊浮起來的地方，能讓你在拆側板時更好推開，更重要的是還有這系列的代表HAF印在側板。

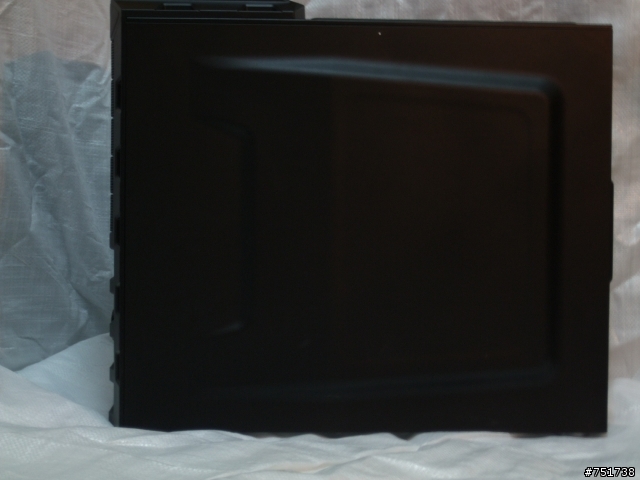

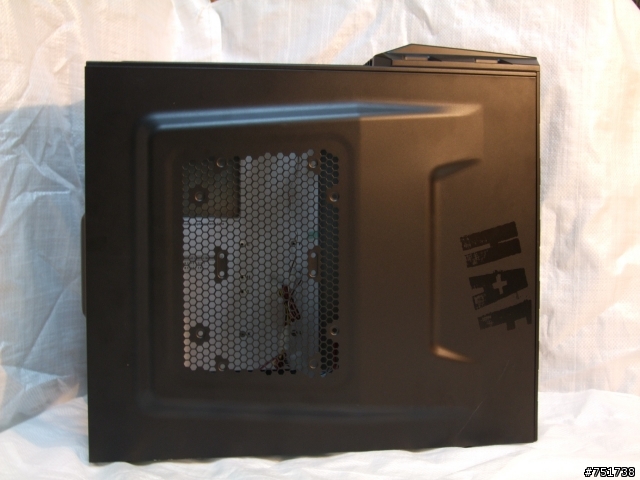

這面就只差沒HAF跟網狀散熱孔。

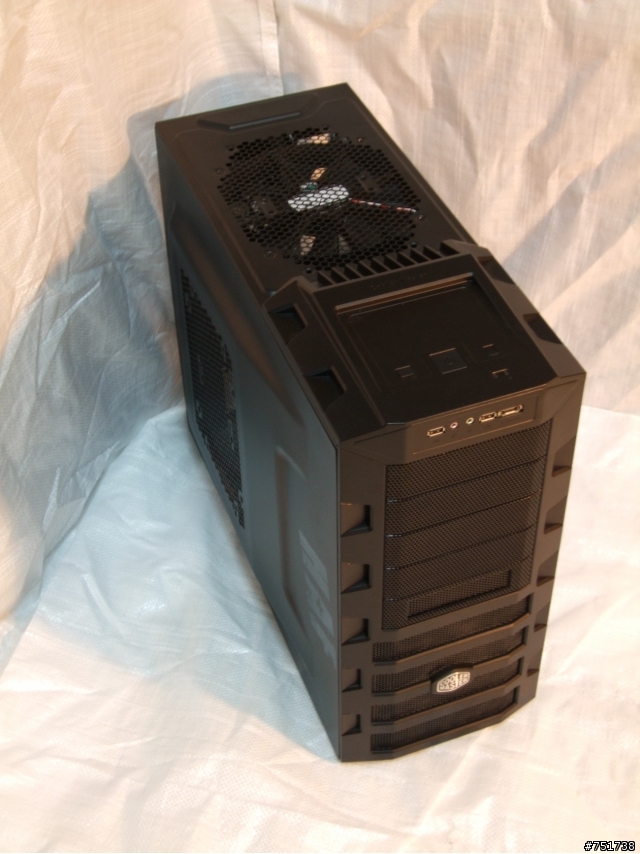

從俯視角度看下來更能看到那宛如電風扇一般的風扇(20公分風扇)，看到它知道這機殼的散熱能力。

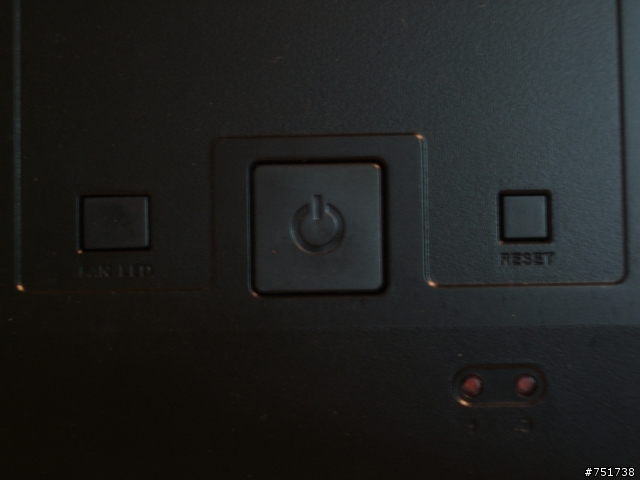

這邊有Power&Reset開關，還有一個貼心的設計LED開關，能讓你在睡覺不關機也能安心入眠！

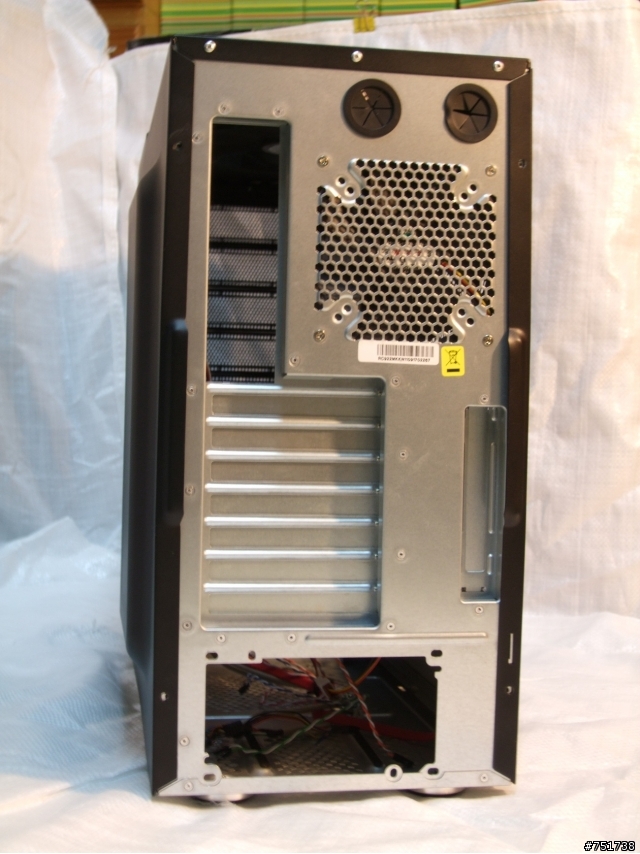

後面有一個特殊的擋板，好像是能放子卡的地方。

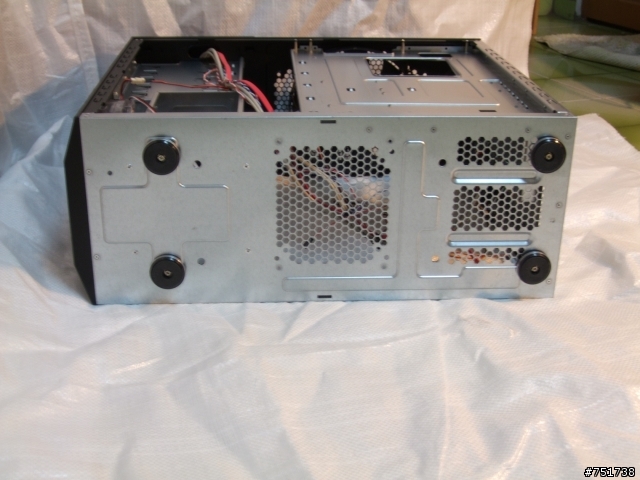

底部可以看到兩大片的洞洞散熱片，還有大大的四個腳座，讓底部空氣能往上對流。(不過可惜沒有濾網)



內部：

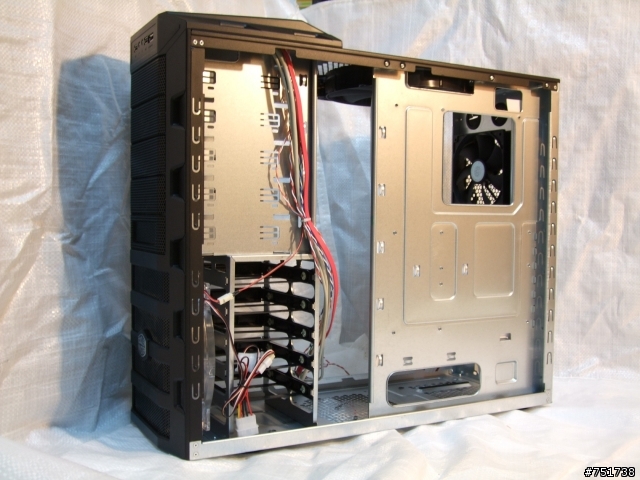

從這邊能看到機殼的主要配置能置入ATX & Micro ATX的主機板，還有五大跟五小，讓你擴充沒問題。

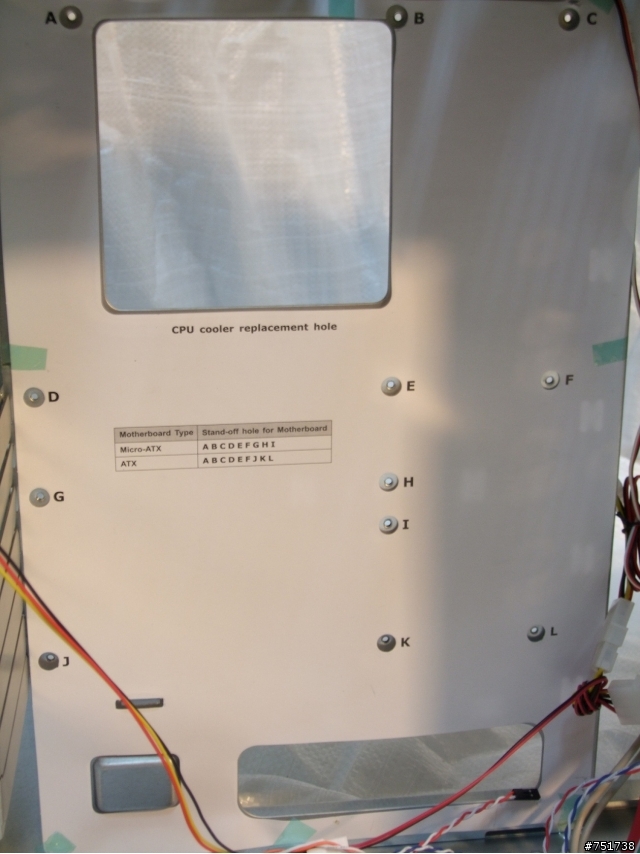

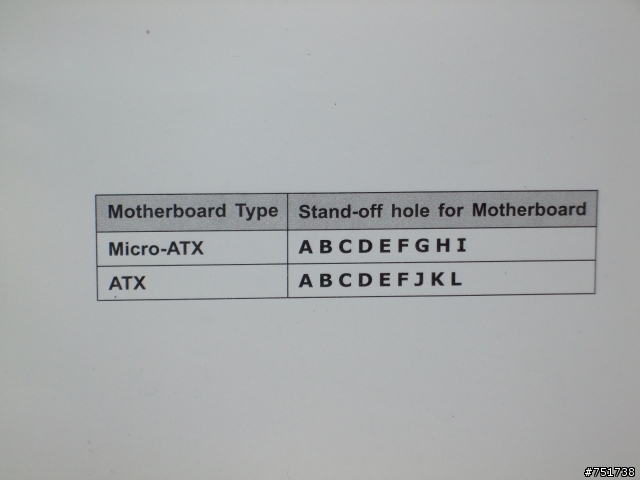

這邊還有相當貼心的地方，鎖銅柱的對位圖，讓新手在裝機時不會再裝錯銅柱，讓主機板短路了，真是揪乾心。




背面能看到一個方便拆裝強化背板的大洞，能讓你在換散熱器不用主機板都拆下來了。
還有下面的那個洞是能讓你整線。

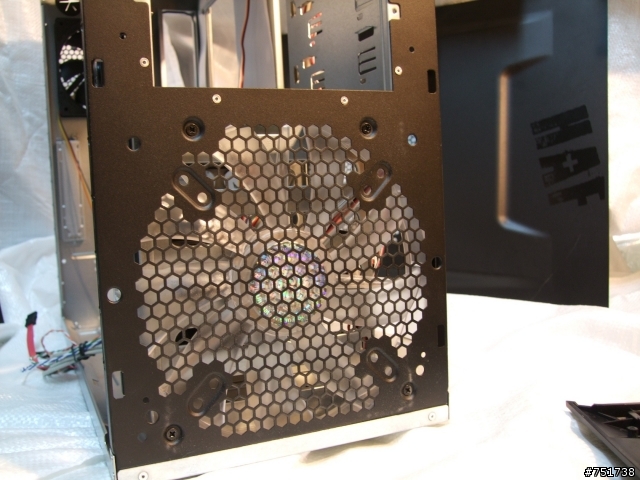

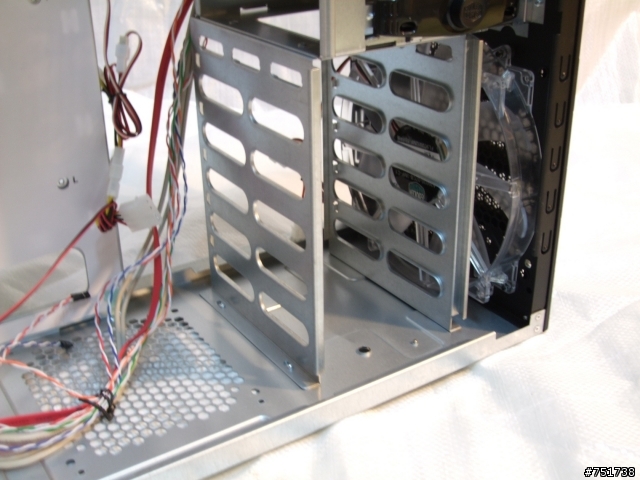

放置硬碟的地方，還有一顆大風扇來散熱，讓你硬碟涼颼颼。

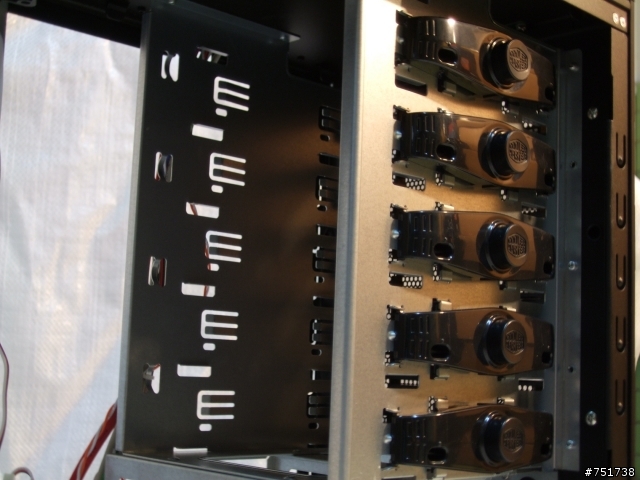

5.25”裝置，有快拆(這好像都是標配了)

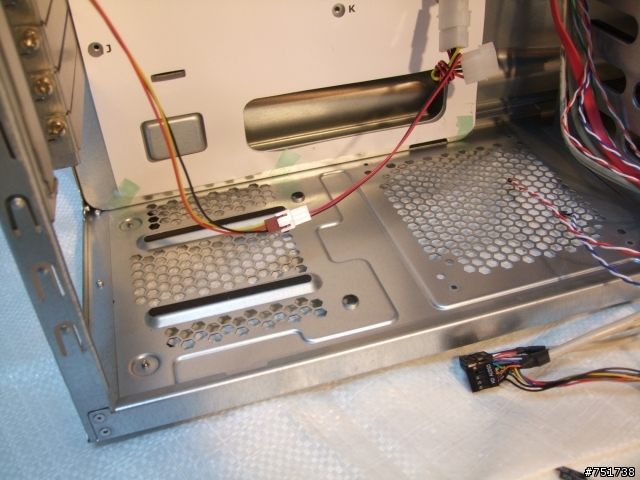

放置POWER的地方，現在大家為了整線方便都比較喜歡下置式，但是這邊沒有濾網，恐怕不能長期放置在地上，要不然就變成吸塵器了。

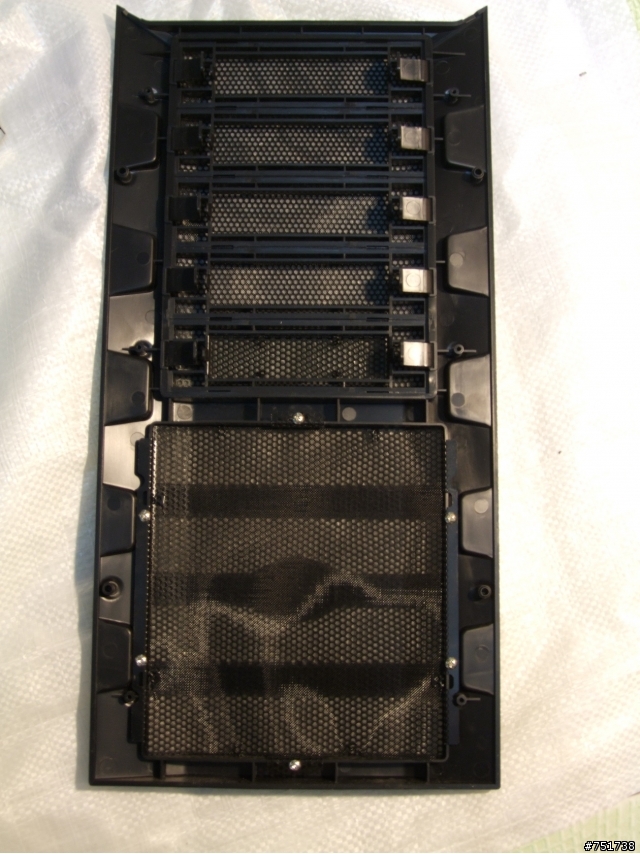

前面板，有用六顆螺絲鎖住，要先解開才能拆喔，不要用蠻力拔，還有一片濾網。



前面20公分扇大特寫。



側板的厚度，沒有東西量，只好拍下來讓大家參考。



配件：

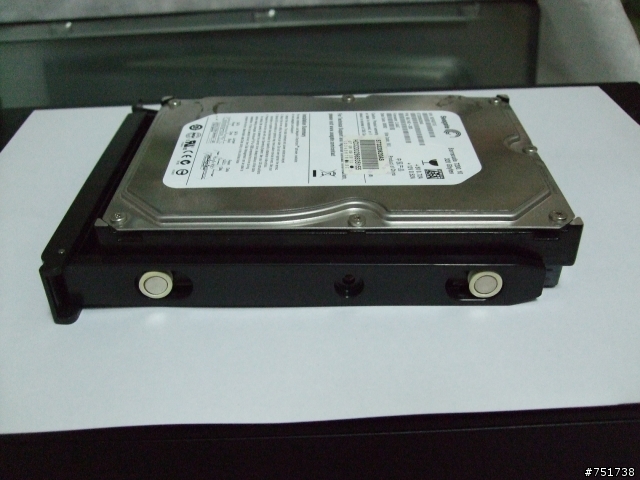

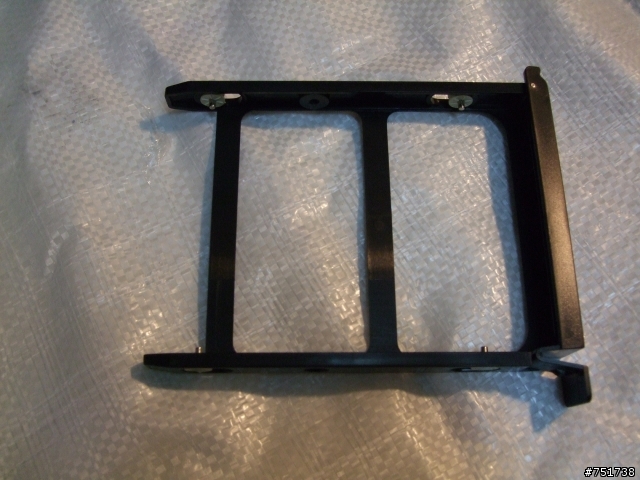

新版的硬碟架，比起以前我用690好多了，看那張裝硬碟的照片就知道了，新的硬碟架沒有蓋過硬碟本身，能讓你的硬碟表面能有風流經過，幫助散熱。

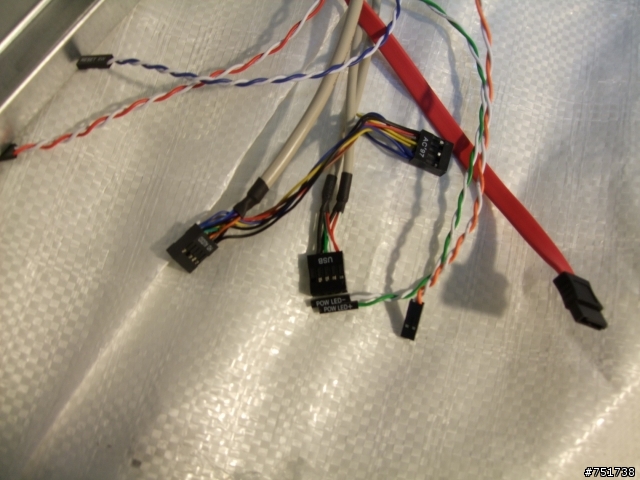

材有一條E-SATA、USB、Audio、Power&Reset、Power LED、HDD LED。

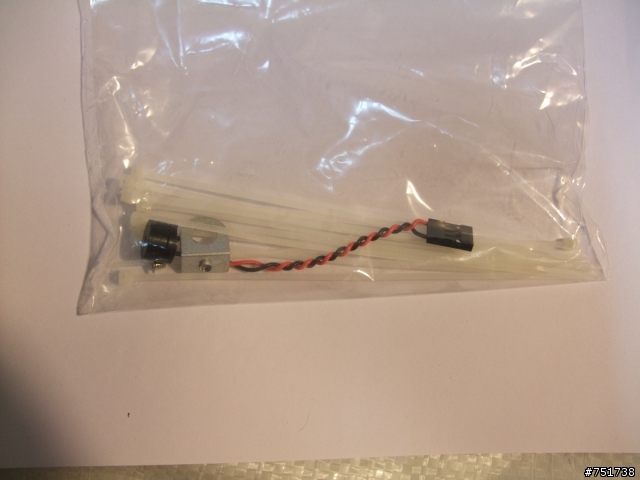

束帶、SPEAKER。

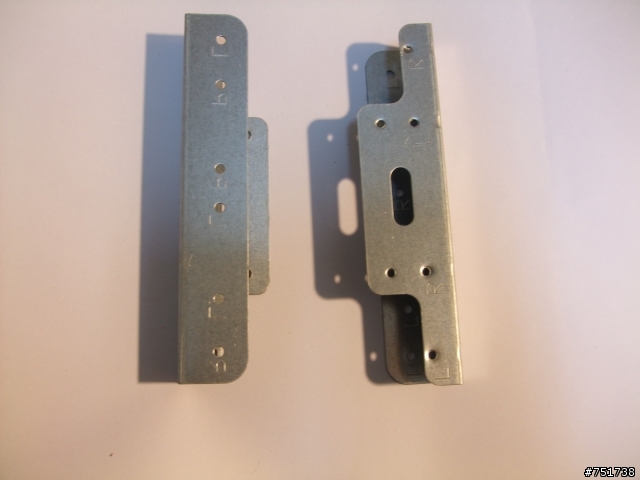

3.5”轉5.25”轉接器，能讓你有多一個3.5”裝置的空間。

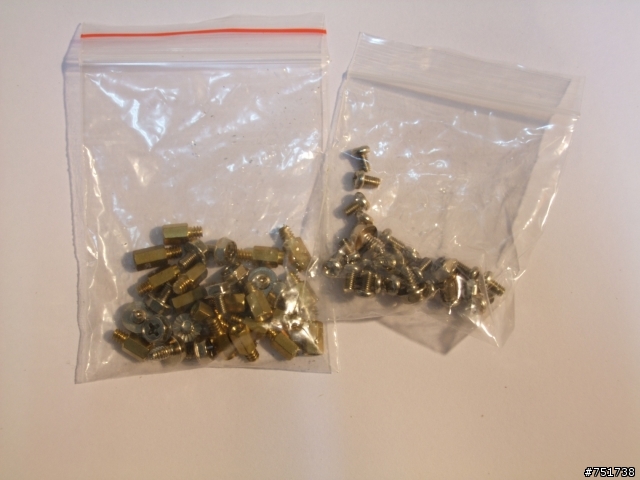

銅柱跟螺絲。



上機囉！！
先介紹一下主機：
CPU：Intel I7 950ES
CPU COOLER：Thermalright U120EX(掛雙風扇)
MB：DFI DK X58
RAM：Gskill DDR3 PI 1600 2G *3(外掛海盜記憶散熱器)
VGA：MSI GTX260
音效卡：EMU 0404
POWER：ODIN GT 550W
HDD：Hitachi 7K1000B & WD 1TB EADS
鍵盤：Steelseries 7G
滑鼠：羅技 G5
螢幕：ACER P244W + SAMSUNG P2350
喇叭：Edifier C3
CASE：CoolerMaster HAF922
UPS：APC RS1000

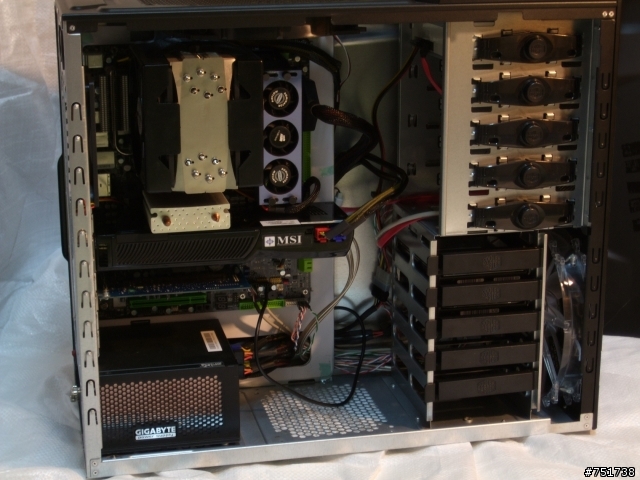

內部一覽，HAF922有很大的空間能整線，可惜我整線功力不是很強，就先整這樣囉。

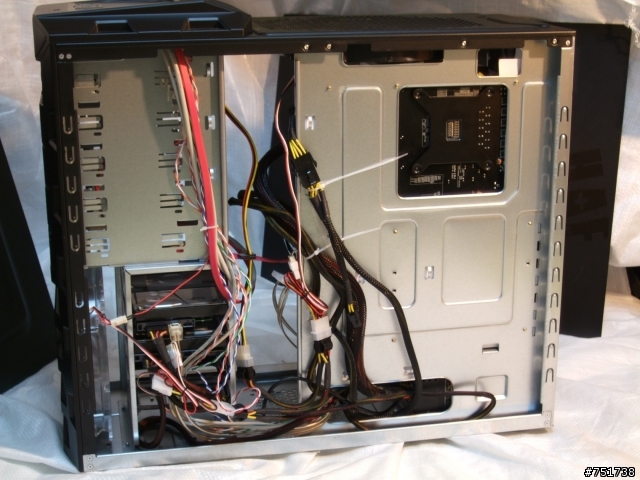

背面就亂糟糟了，反正沒人看得到，還有連1366的強化背板都能看得到了，其他的應該都沒問題了！



從側面看過去，可惜沒有透測，啥都看不清楚，不過我個人也是很低調的，裡面不會有花俏的燈光。



準備過電囉，再來照一張吧！

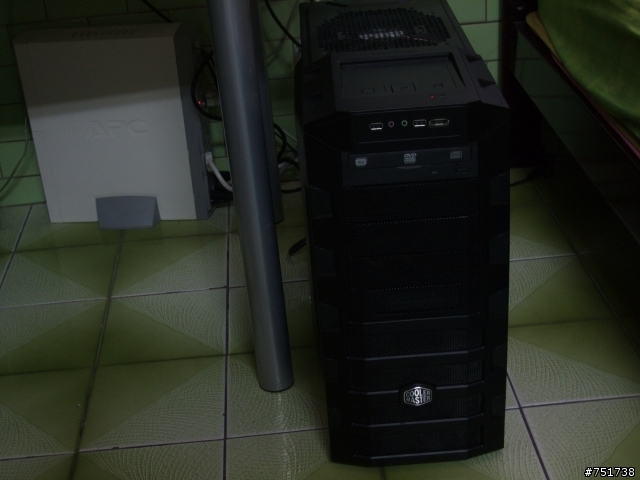

開機囉，先來一張沒有紅光的，低調低調！！

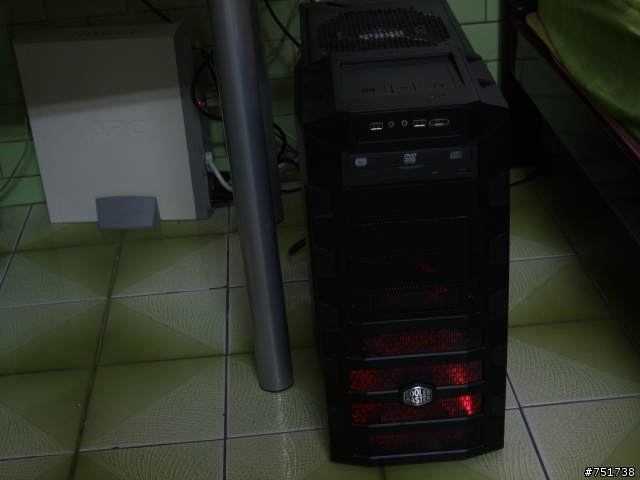

就是這個光，紅光來囉，看起是否有殺氣阿！

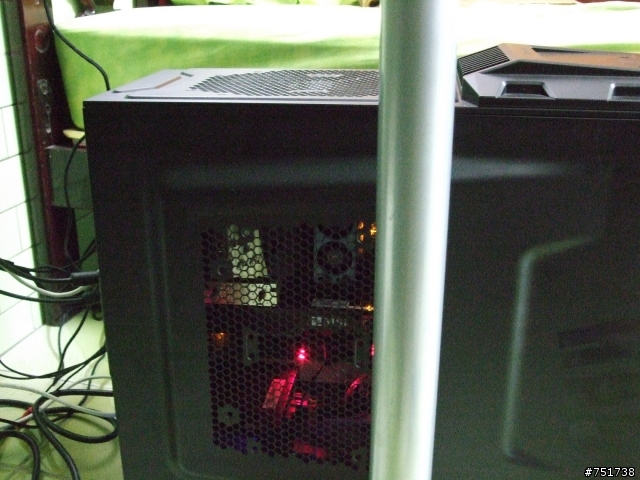

從旁邊看裡面沒啥光，這就是低調阿！

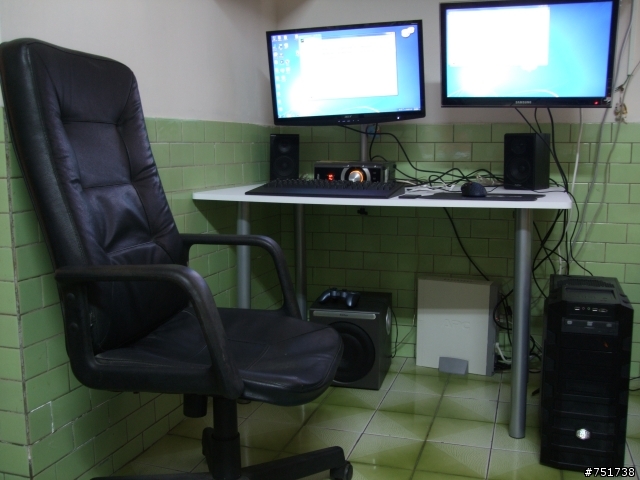

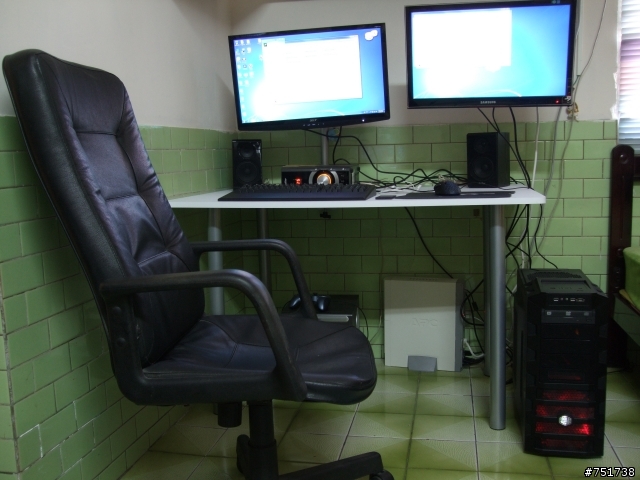

整體環境來兩張，一張有光，一張沒光。




來做測試囉！！
會用三個軟體測試供大家做參考：
(1)Everest(5.30.1990)燒機
(2)Linx(0.64)燒機
(3)Orthor(Beta)燒機
還有超頻跟預設的比較！
輔助軟體：CPUZ(v1.53.1)
作業系統：Windows7 企業版

預設(3.06G)

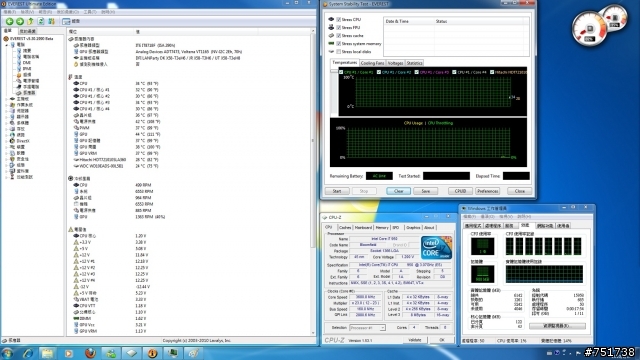

Everest預設待機

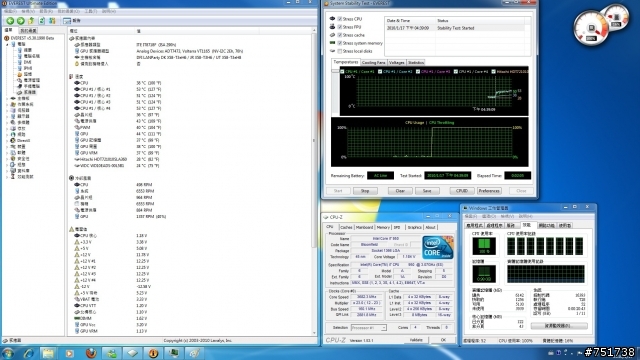

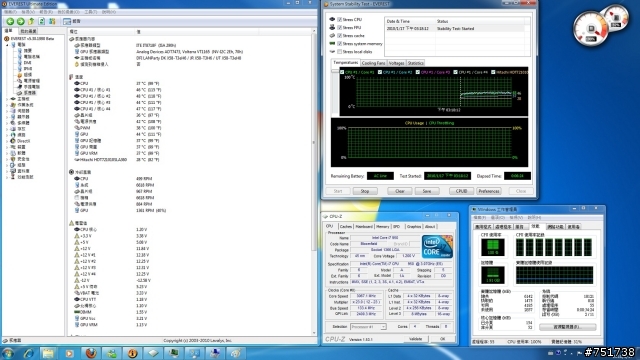

Everest預設燒機



Everest預設燒機後

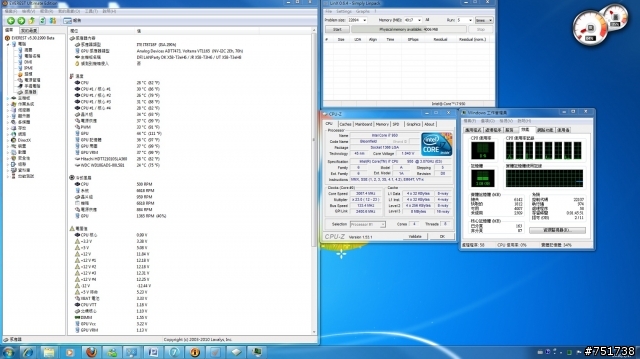

Linx預設待機



Linx預設燒機

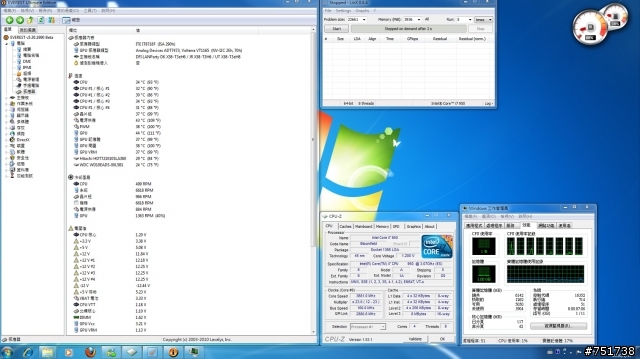

Linx預設燒機後

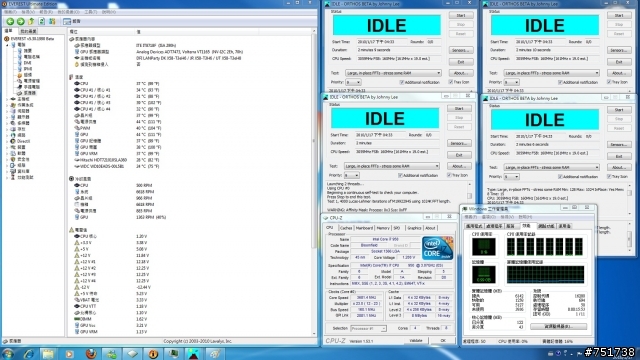

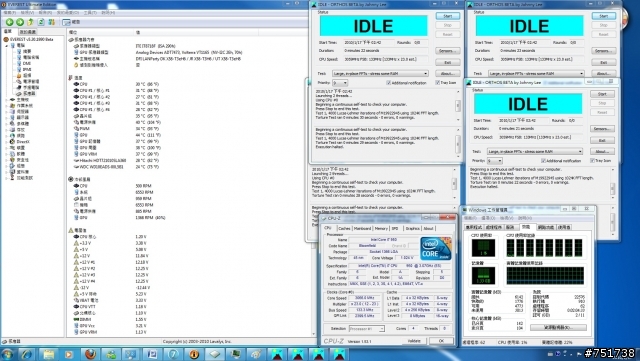

Orthos預設待機

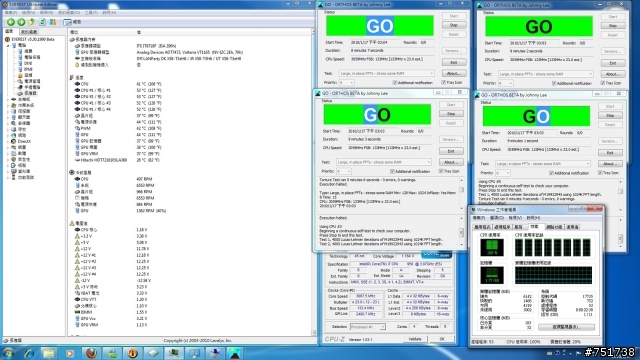

Orthos預設燒機



Orthos預設燒機後



超頻測試(3.68G)
EVEREST超頻待機



EVEREST超頻燒機



EVEREST超頻燒機後



Linx超頻待機

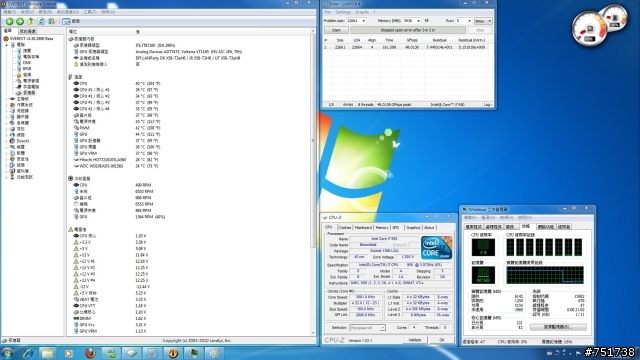

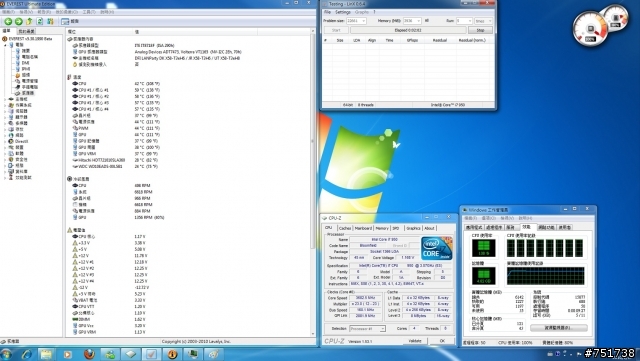

Linx超頻燒機



Linx超頻燒機後

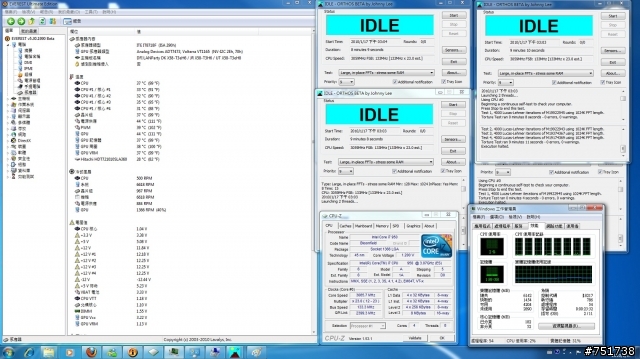

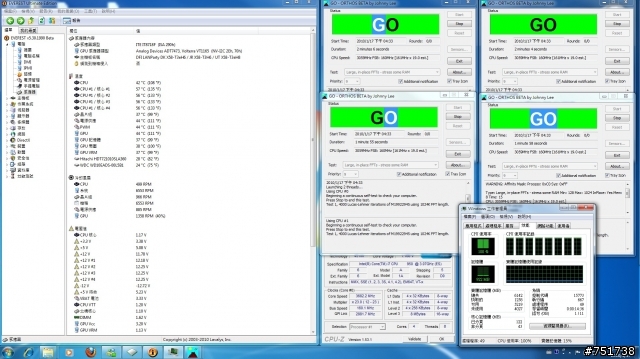

ORTHOS超頻燒機



ORTOS超頻燒機後



01上傳後的圖片變好小!!!
溫度圖可能都看不清楚
我用文字補述一下
在預設值待機CPU核心溫度大約都是在29度
預設燒機最高溫在54度
在超頻值待機CPU核心溫度大約都是在32度
預設燒機最高溫在59度

從以上的測試可以知道HAF922的散熱能力相當出色，超頻跟預設的溫度沒差多少，燒機的溫度也沒差很多，溫度差都壓制在30度以內，而且CPU風扇一個是500轉另一個是1000轉，以低轉速有此表現，就能知道這機殼的散熱能力。
最後來做個總結，分享我對這咖機殼的優缺點：
優點：
(1)粗曠的外型，黑色的外殼加上紅色的燈光，外型出色。
(2)貼心的設計把I/O介面跟POWER&RESET按鍵分開，以免誤觸。
(3)前方風扇的LED燈能自行開關。
(4)強大的散熱能力。
(5)CP值高，光那兩個20公分大風扇市價大概就一千多了。
缺點：
(1)全機只有一個地方有濾網，恐怕在長期使下，積塵會很多。
(2)沒有全黑化。
(3)沒有透側。

我想在這個價位上的機殼，應該沒有一個散熱能與HAF 922批敵，不過對於很多不常清理機殼的玩家來說，積塵是很困擾的一件事，所以希望廠商能對於這點做改進。
