這是小弟在公益網站上競標而得的機殼，與大家分享…
原廠網站規格表
Case Size: Mini Tower
Material: Aluminum Front Panel 0.8mm Japanese Steel
Dimension(HxWxD): 1. 17.2'' × 9.2'' × 21.8'' 2. 437 × 233 × 553mm
Data Security: Padlock loop for padlock
Power Supply: 1. ATX 12V 2. PS/2
I/O Expansion Slots: 7 PCI/AGP Slots
Thermal Solution: Smart-3D UniDuct™ 12cm Ceramic Fans at Front & Rear Panels VGA Turbo Cooling System with 8cm Side Ceramic Fan x 2 Support Water-Cooling
Front I/O: 1. USB2.0*4 2. IEEE 1394A*1(FireWire) 3. HD/AC' 97 Audio
External Drive Bay: 1. 5.25'' × 4 2. 3.5''× 2
Internal Drive Bay: 3.5'' x 5
M/B: 1. ATX 2. Micro ATX
Safety: 1. Meets RoHS 2. CE and FCC Class B Requirement


運送外箱，拿個早餐店常見的塑膠凳子比較比較，又大又重，總重13.24公斤，剛收到時心想這箱子太簡陋了吧。


運送外箱拆開後，裡面是彩色印刷包裝箱。（H64.5/W54/D31.5CM）

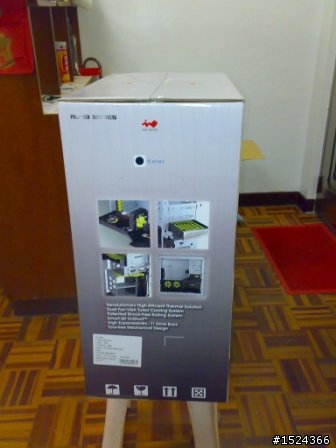

另一面也是彩色印刷


機殼的特色都印在外箱上


另一面

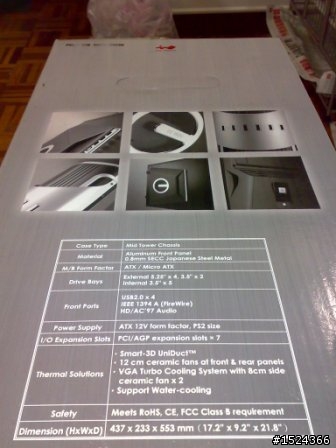

外箱上英文規格說明。


看到白色標籤紙的最後兩行字了沒?M.I.T. R.O.C.，爽度滿點...


拆箱了…淨重11.17公斤。


側面


背面…咦?附I/O檔板?現今主機板I/O設計都不同，這個用不著。

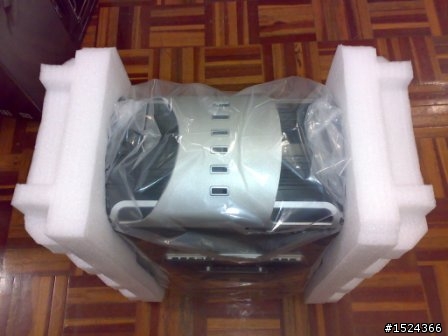

這面外觀上比較單調，但塑膠袋上有個警示標語，先賣個關子。


看到標語寫甚麼了嗎?塑膠袋不要給小朋友拿去玩啊…嗯…迎廣有用心…

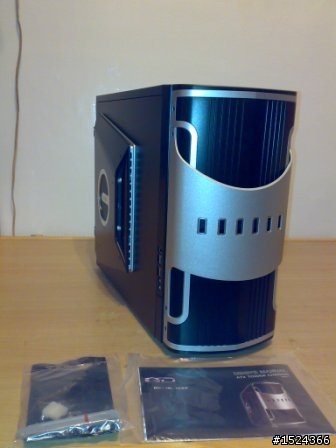

鋼彈現身…5種（中、英、德、法、日）語言說明書1份，圖示組裝說明書（英文）1份，零件包1份


面板上那一大塊銀色的是鋁材質，其餘部分是塑膠。


POWER跟RESET按鈕要開啟面板才按的到，缺點是每次開機都得開面板，優點是當你正努力作業時，免於被你家小BABY的一陽指給毀了。XD


側板進風圓孔上打著IN WIN，USB、1394及耳麥等I/O PORT也在側面。


背面有預留水冷管路孔位，黃色系統風扇很搶眼。


這面外觀上比較單調，兩個塑膠扣具是扣住側蓋，可以不用螺絲固定。


類似音響用的腳墊，質感很優。


把鋼彈的裝甲脫光，零件包內有6個介面卡檔板、小3PIN轉大4PIN風扇接頭、4個金銅色主機板隔離柱、12顆六角細牙螺絲、4顆圓頭粗牙螺絲及4顆圓頭細牙螺絲，螺絲很少，不過除了主機板跟POWER要鎖螺絲外，安裝其他零組件都免螺絲。


面板背面…那條線是接面板上的POWER LED，比較特別的是RESET SWITCH，用扭曲造型的塑膠兩端固定，提供RESET開關回彈的力道。


鋁質部分是用內六角螺絲固定在面板上，表面是噴砂處理，門閂網孔等小細節都處理得很好，質感滿分。


側板銀色進氣孔上寫著IN WIN，是塑膠材質，但處理得很好，另外用細鐵網阻隔異物進入。


側板的這個方向也有進氣孔。


內側是兩個進氣孔，都附有濾網，濾網可拆卸清洗，導風罩可視主機板的CPU座位置調整也可以伸長。

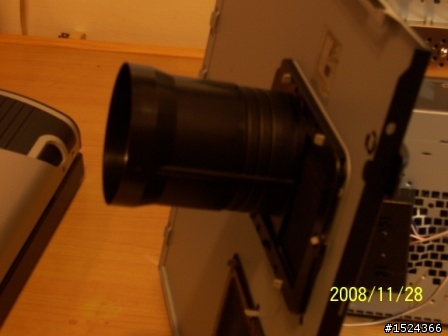

導風罩可以多段橫移（6公分）與伸長（4公分）。


磁碟機的導軌藏在這裡，長的是硬碟用有4組，寬的是光碟機有2組，軟碟或讀卡機用的也有2組。


導軌收藏盒，導軌的黑色塑膠是較硬的材質，而黃色塑膠材質較軟（應有減低震動的功能），上面有金屬簧片跟磁碟機定位孔釘，由多種材質組合，細節不馬虎，質感優異。


鐵架上方有很多鑽孔，不明白作用為何，但我要利用來整理線材。


機箱內部另一側...主機板托盤衝壓時已預留7個隔離柱，電供位置也有托架，重量級的POWER也沒問題。


機殼內部…有個顯卡加強散熱模組，8公分風扇2個，黃色四方形扣具及後方黑色卡榫撥開就可將模組放倒。
原廠已附前12公分，後12公分，及模組上8公分陶瓷風扇。


顯卡加強散熱模組上，右邊那顆風扇還可轉個方向幫硬碟機消消暑，或者用來導引風流，按下硬碟架上的黃色卡榫，可將硬碟架轉個角度，方便安裝硬碟機。


黃色卡榫，左邊按壓轉出硬碟架，右邊撥開取出風扇架。


介面卡扣具、系統風扇架也都免鎖螺絲。


前風扇有附濾網，風扇全部都用框架固定，免螺絲。

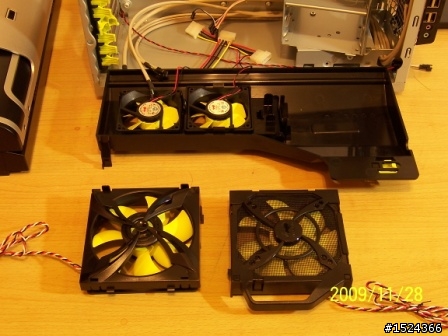

原廠提供的4個風扇排排站…12公分風扇的4個角落有附橡膠材質的防震墊，小地方又幫你考慮好了。


介面卡檔板處至硬碟架實際量測長度為27公分，以現在高階顯卡越做越長的情況下，超長卡會塞不進去。


所有線材上的接頭都有標示，比較特別的是POWER LED提供2PIN跟3PIN接頭，音效部分提供HD AUDIO跟AC’97接頭，足以應付不同主機板的接腳。


優點：
1.使用0.8MM鍍鋅鋼材，堅固沉穩。
2.金屬部分折邊切口皆有處理不刮手，符合身價。
3.塑料線材等零件注重細節，料好質優。
4.塑料及金屬板件密合度佳，零件震動抑制等細節設計都有考量。
可以再加強的地方：
1.機殼縱深雖達55.3公分，但因面板開闔設計佔掉不少空間，機箱內部縱深稍短。
2.主機板托盤上沒有開孔，若有更換CPU散熱器的需求，需卸下主機板。
3.7個擴充槽，但只附6片檔板，只用內顯主機板不外插顯卡者，需再自覓檔板。（我這樣會不會太吹毛求疵啊?）
4.面板開闔只用插銷跟卡榫，建議可用磁吸結構，比較耐用。

現在迎廣官網在舉辦活動（至99年1月31日止），累積點數可以免費兌換產品，產品有機殼、電源供應器及硬碟外接盒，免錢的...大家趕快去A好康…
活動官網http://www.inwin-style.com/website/event/event_poste_1.php?iw_lanid=1
