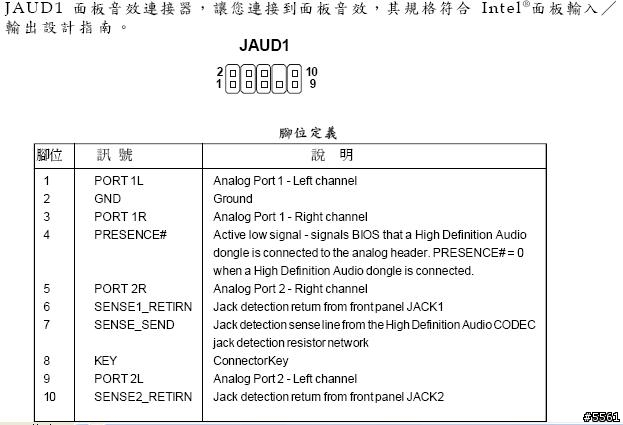

請教大大,MIS RS482M4-ILD和機殼面板接線問題

●(01)●(02)
●(03)●(04)
■(05)■(06)
●(07)　(08)
■(09)■(10)
註：■JUMPER CAPS 跳帽線，若要使用前面板音效的功能，則將跳帽線移除，將前面板音效連接排線安裝在此接針上。

FP_AUDIO前面板音效說明如下：

●(01)麥克風
　例：MIC, MIC-IN, MIC2

●(02)接地
　例：GND, G, GROUND, AGND

●(03)有些麥克風不用此電源
　例：MICB, MIC-BIAS, MIC-POWER, MIC VCC, MICPWR

●(04)用不到
　例：+5VA, VCC, Audio Power

■(05)主機板輸出到R-前外接
　例：RO, SPKOUT-R, R-INLET, R-LET, EAR R, Line out_R

■(06)R輸出到主機板
　例：RI, RETURN-R, R-OUT, LINE_IN R, BLINE_OUT_R

●(07)用不到
　例：NC, HP-ON, Reserved

　(08)空白,防呆用

■(09)主機板輸出到L-前外接
　例：LO, SPKOUT-L, L-INLET, L-LET, EAR L, Line out_L

■(10)L輸出到主機板
　例：LI, RETURN-L, L-OUT, LINE_IN L, BLINE_OUT_L

一般的接法是用跳線帽聯接Line out_R／BLINE_OUT_R和Line out_L ／BLNE_OUT_L，如果要接前置的音頻線那就撥掉跳線帽。

前面板的MIC插孔通過連接線與(01)和(03)相連，耳機輸出插孔與(05)和(09)針相連，同時返回兩根線到(06)和(10)。當前面板插入耳機時，音箱就自動停止放音，只有耳機有聲音。當拔出耳機時，音頻信號從(05)和(09)輸出，通過前面板的耳機插座後再輸入到(06)和(10)針，再連接到後置的Line OUT插座向外輸出音頻信號到音箱。如果(05)和(09)針脫落或鬆動，前後都不會有聲音；如果只有(06)或(10)脫落，那就只有後面的音箱沒有聲音。

ps.此為轉貼，原網址為http://www.pczone.com.tw/vbb3/thread/14/122752/
