二. 廠牌/型號：R-H/WIN-350TS.
三. 故障情況：電腦開機後，運作一段時間後電腦在無預警情形下，自動重新開機。
四. 檢修過程：
1.因電腦運作一段時間後才自動重新開機，所以應該是屬於輸出電源內夾雜有高頻訊號或輸出電
壓不穩定所致，所以卸下電源供應器上蓋後，以檢視電容器是否有異常現象為主要標的。
2.目視檢查：經清理電源供應器內部灰塵後，發現有三顆電容器頂部有明顯突起之現象，請參閱
下列照片：

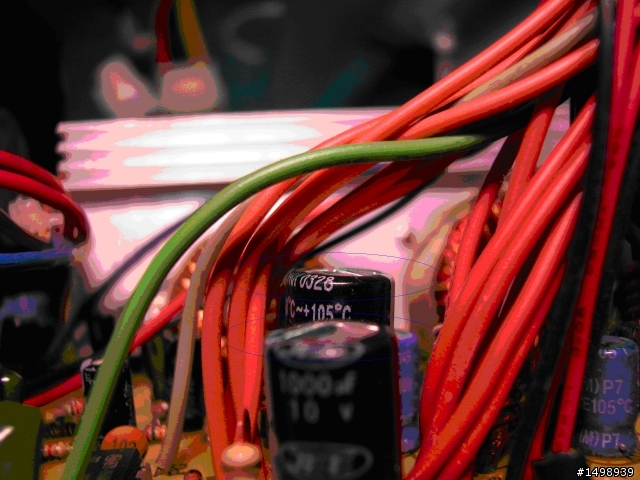

圖<一>：近端電容為C19(1000u/10V)，負責+5VDC輸出整流；中間較高的電容為
C20(2200u/6.3V)，負責+3.3VDC輸出整流。
3.實際檢測：以示波器分別量測外觀突起之電容器C15、C19、C20的正極端，所得的波形圖下：

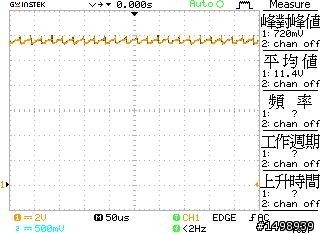

圖<二>：C15(330u/16V)，+12V端。(高頻信號的峰對峰值為750mV)

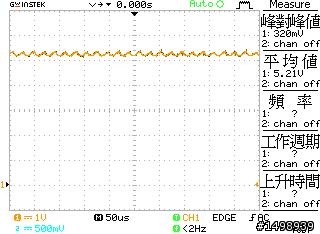

圖<三>：C19(1000u/10V)，+5V端。(高頻漣波的峰對峰值為320mV)

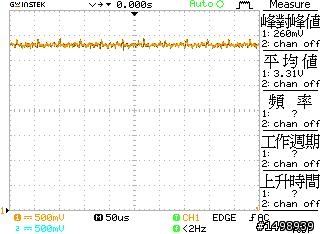

圖<四>：C20(2200u/6.3V)，+3.3V端。(注意高頻漣波的峰對峰值為260mV)
4.零件更換後重新量測：

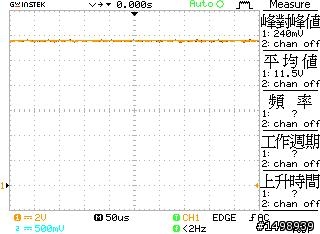

圖<五>：C15(330u/16V)，+12V端。(高頻漣波的峰對峰值由750mV降為240mV)

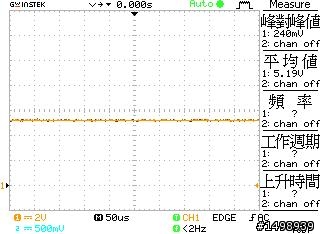

圖<六>：C19(1000u/10V)，+5V端。(高頻漣波的峰對峰值由320mV降為240mV)

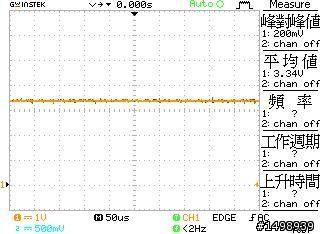

圖<七>：C20(2200u/6.3V)，+3.3V端。(高頻漣波的峰對峰值由320mV降為200mV)
五. 電容器質變量測：
代號 標示值 量測實際值 衰退率
C15 330uF/16V 110uF -66%
C20 2200uF/6.3V 400uF -78%
C19 1000uF/10V 810uF -19%
六. 檢修結果對照：
1.C20在線路上擔任3.3V濾波的工作，以電容表進行實際容量量測時可以得知，該顆電容的容
量從應有的2200uF衰減成只剩下400uF，衰減率為-78%。
2.其他兩顆的衰減率各為 -66% 及 –19% ，請參考上表所示。
經更換此3顆電容後，此部電源供應器接回電腦，並經一夜的燒機測試，已不會有無預警自動
重開機的情形。
七. 心得分享：
1.此部電腦雖然在型號及輸出容量標示上為350W的電源供應器，但在線路結構及所使用之零件
規格上都顯得比較薄弱。
2.一般電源供應器的輸出率波回路會設計成兩級式濾波，但此顆電源供應器只有一級式濾波，故
當電容器一出現電容值衰退現象時，輸出的高頻連波就會相對增加。
八. 預告：目前手上正在維修一顆七盟 350W的電源供應器，該部電源供應器的故障情形是未開機
前電源供應器內部會發出高頻音，其故障點不單單是輸出端濾波電容器的問題，為找出原因利
用工作空檔,花了三天時間將PWM迴路給描繪了下來，並暫時以Visio畫出，將在下篇文章中再
下篇文章中再與各位網友分享。
