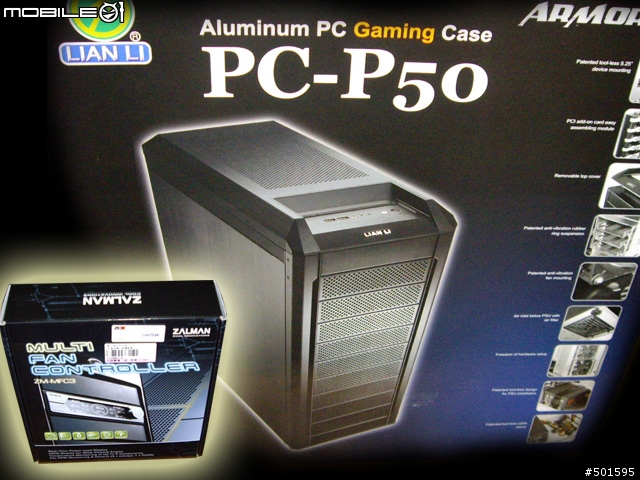

[小開箱]PC-P50 & ZM-MFC3(測溫測瓦控轉)

由於dark power 550w掛點(詳情)；換了顆ST-750P-AF，原先的PC-A06F不夠大間，只好...



我的配備:
i7 920
MSI x58pro
MSI 88GT G92
Transcend DDR3 1333 2Gx3
5000AAKS
Benq1640
a06-F
ST-750P-AF
dell 2309

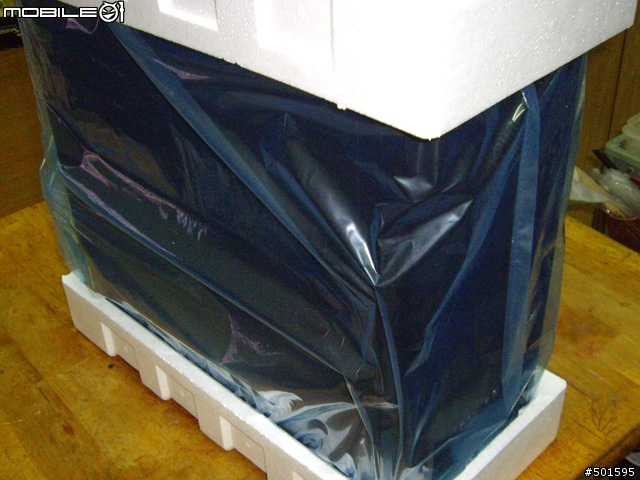

拆吧拆吧


內部內部

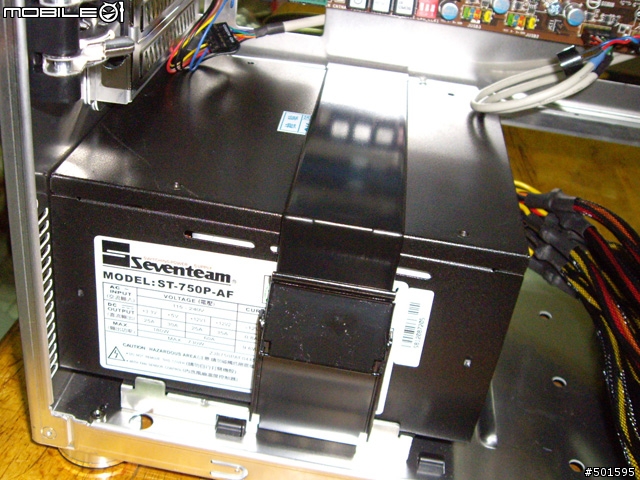

PSU免螺絲安裝

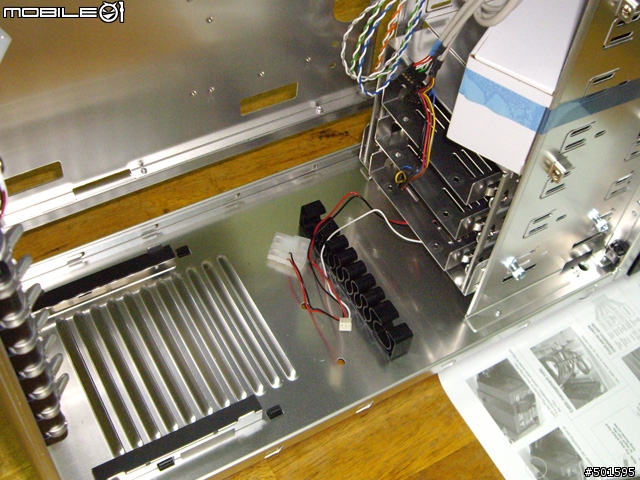

活動硬碟架(移到中間空出下面方便整線)

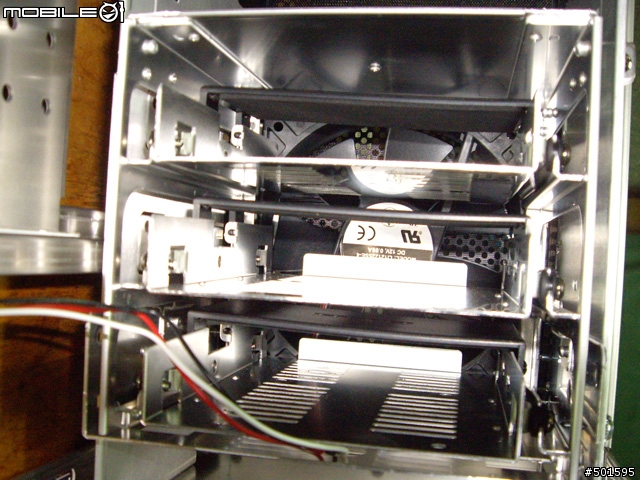

一組架子三格硬碟，前方一顆12CM風扇

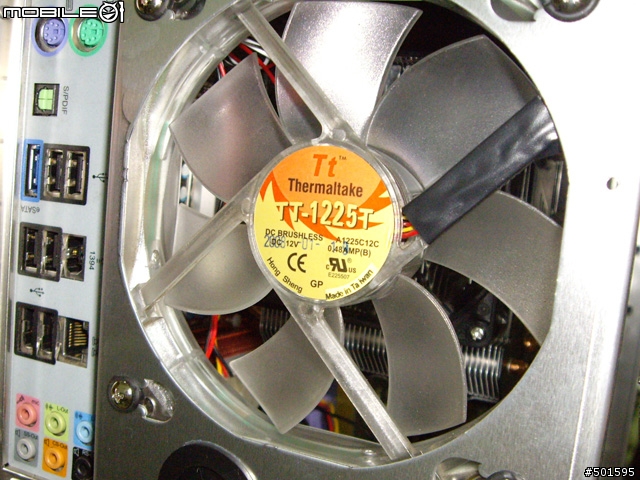

後方12公分(換成A2018) & 拆掉原本的鐵架


N520 + A2018

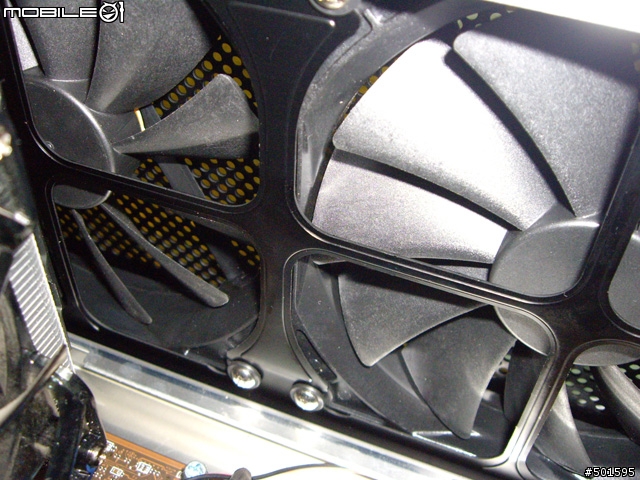

上方兩顆14CM

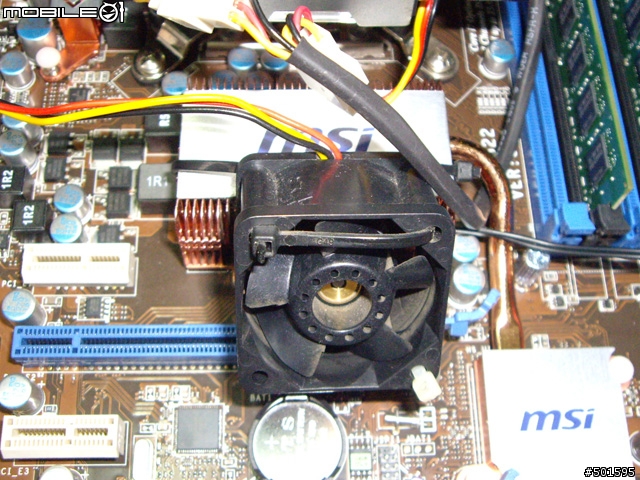

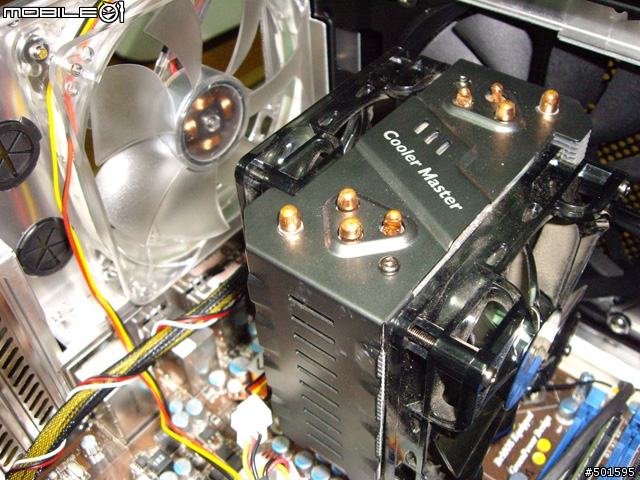

一定要非主流斜吹的，MSI X58pro 北橋最強解決方案 (之前發表)

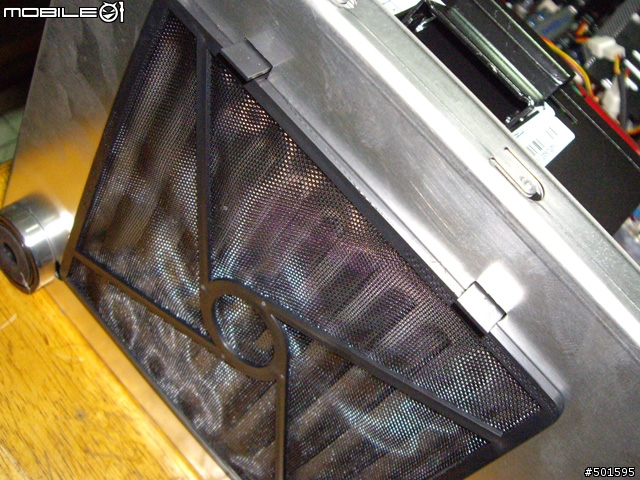

底部有開洞&濾網(這設計實在太讚)


安裝完成(顯卡也是免螺絲，忘記拍特寫)

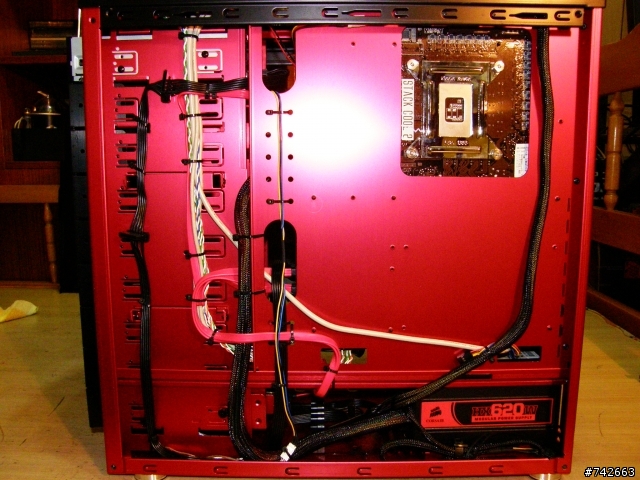

底部整線夾

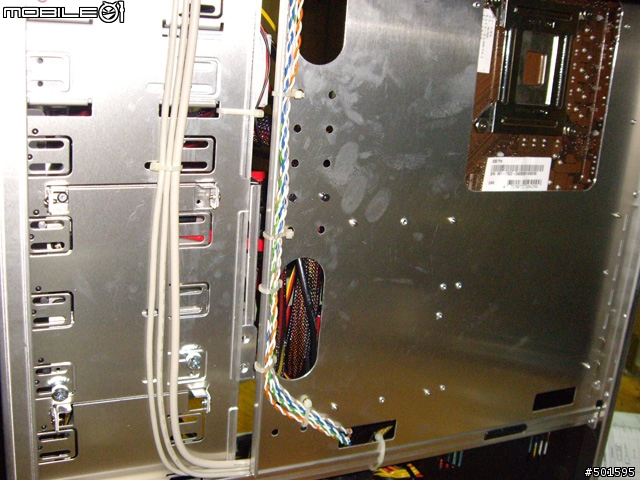

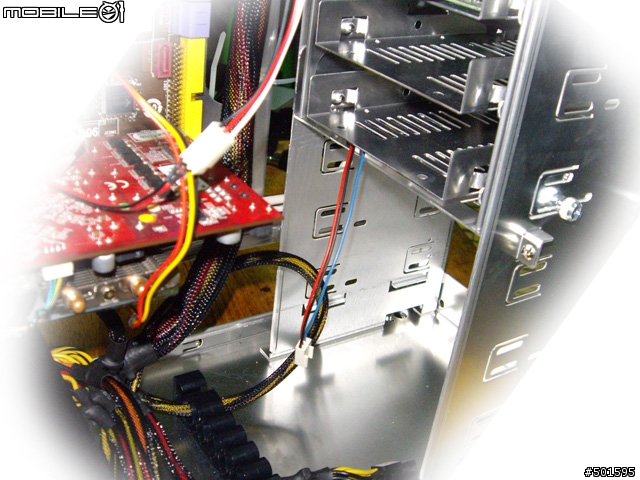

有些線可以走右邊

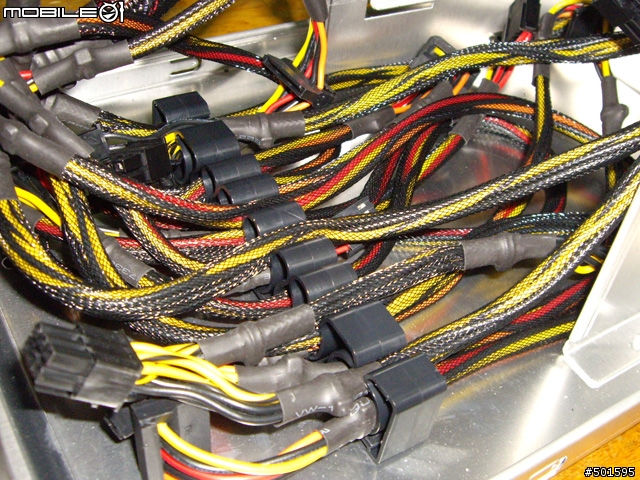

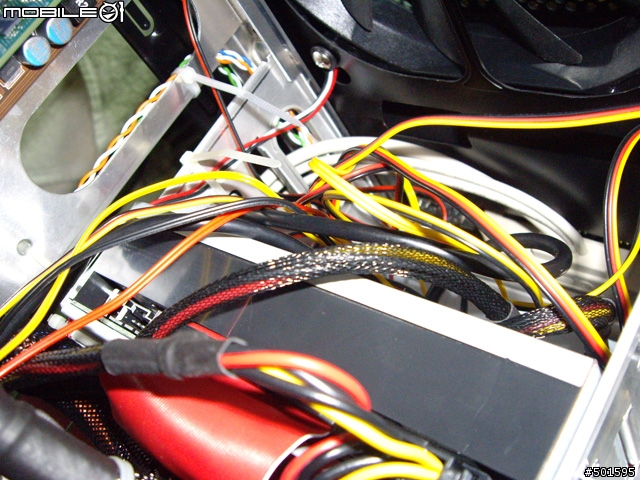

一堆線可以塞上面(溫度監控超多條)

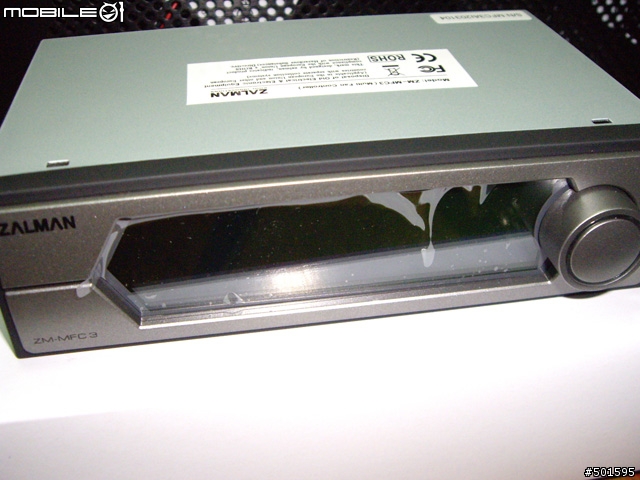

拉麵MFC3(可惜沒出黑色，不過銀色黑框也很搭黑殼)

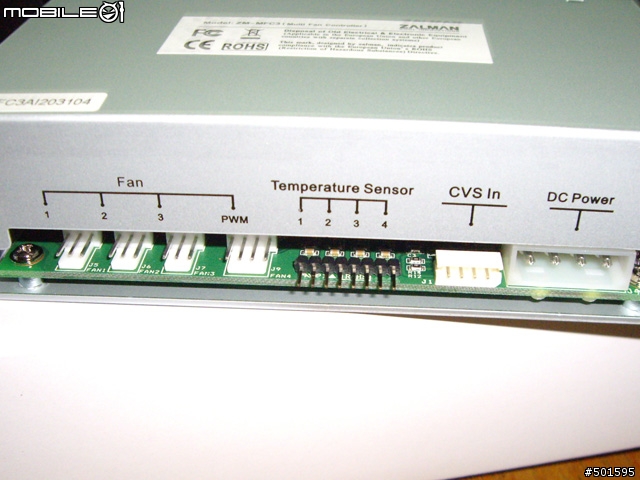

背後


那顆大顆的是測瓦用的，USB背板則是連接面板與測瓦那顆的橋梁

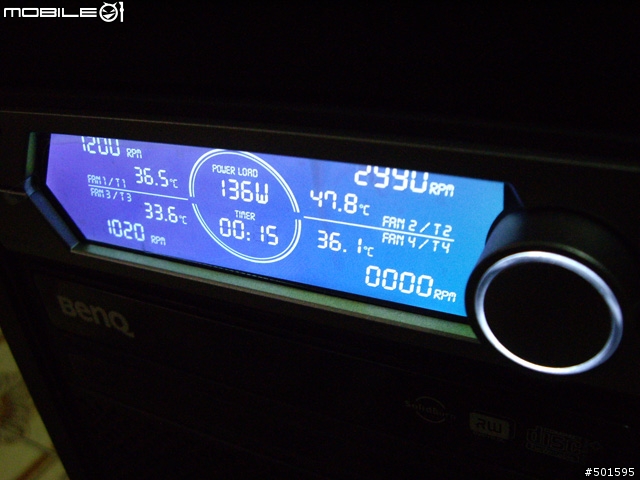

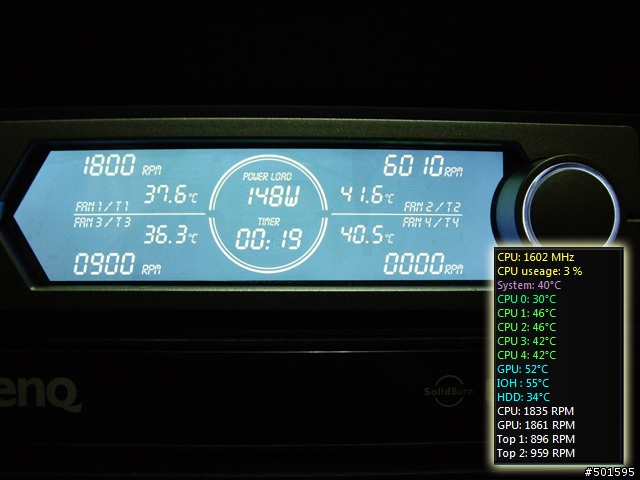

一顆旋鈕控制四組風扇，還會發光呢；待機136W比想像中低蠻多；TIMER可以看開機開多久


=========0728更新=========0728更新=========0728更新=========

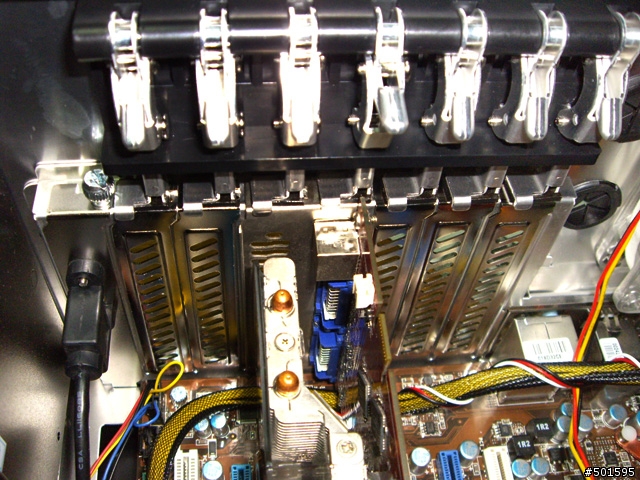

感謝大大提醒，翻一下手冊還真的淺藍只支援到4X(之前都沒注意)；順便補一張顯卡扣具圖

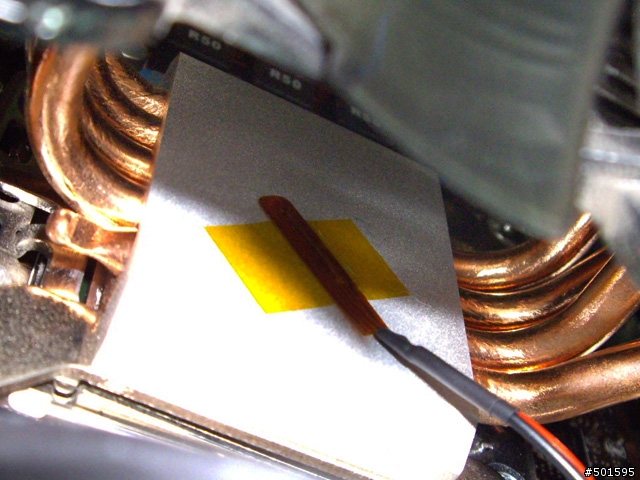

第一條測溫貼貼(本來想拔掉風扇夾在裡面，不過怕影響散熱，太搞缸算了)

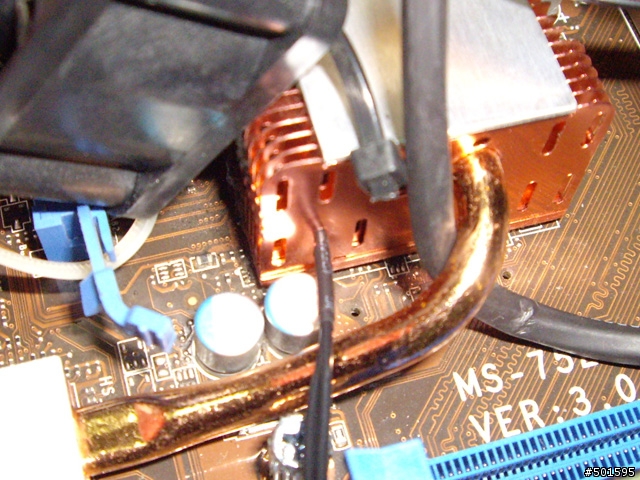

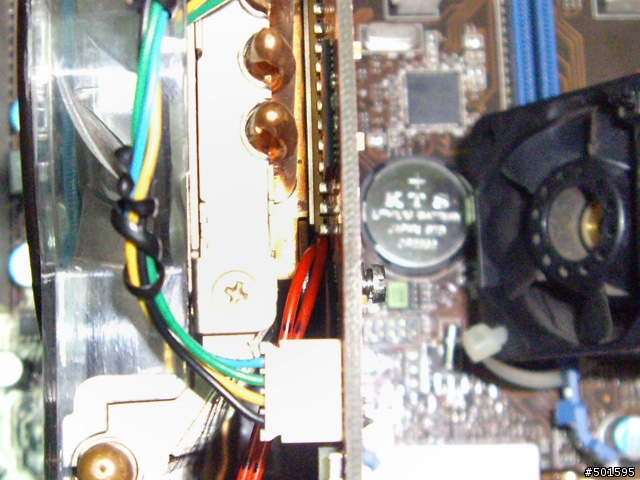

第二條塞在北橋散熱鰭片的縫

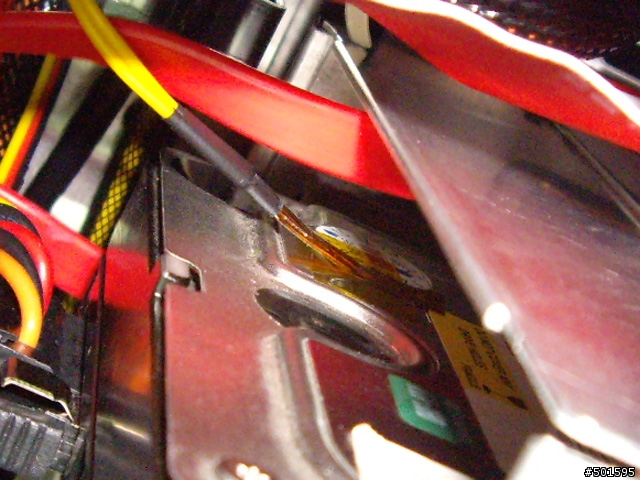

第三條直接貼在硬碟上


第四條塞GPU旁邊的縫(不知道怎樣才好，直覺式塞法)

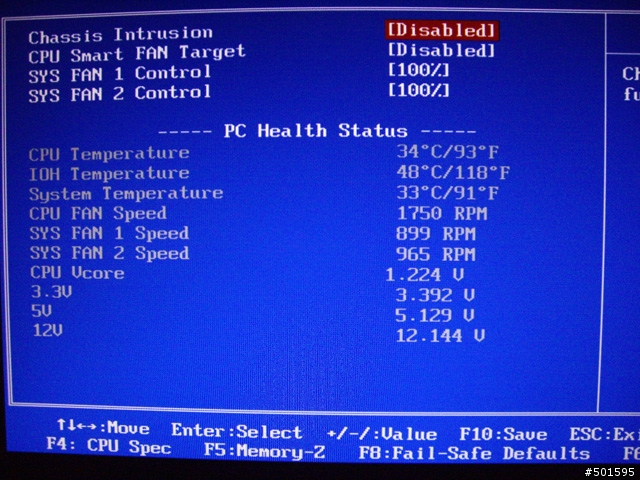

開機BIOS溫度(我把上方兩顆14CM接在SYS FAN 1 & 2)


第一組測溫:CPU 第一組風扇:後方排氣(TT A2018)
第二組測溫:北橋 第二組風扇:北橋斜吹(三洋電機 4cm 109P0412H301)
第三組測溫:硬碟 第三組風扇:前方硬碟進氣(ADDA AD1212DX-A73GL)
第四組測溫:顯卡 第四組風扇:沒接

CPU風扇接母板全速轉(i7太熱，保持全速就對了)
GPU風扇顯卡預設(智慧型調轉)
上方兩顆14CM接母板SYS1 SYS2

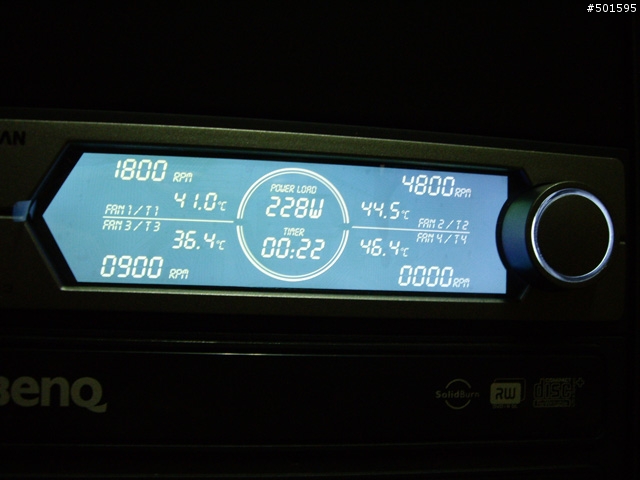

開了20分鐘的VISTA 待機溫度(右下那個是EVEREST測出來的)


最終遺跡


最終遺跡

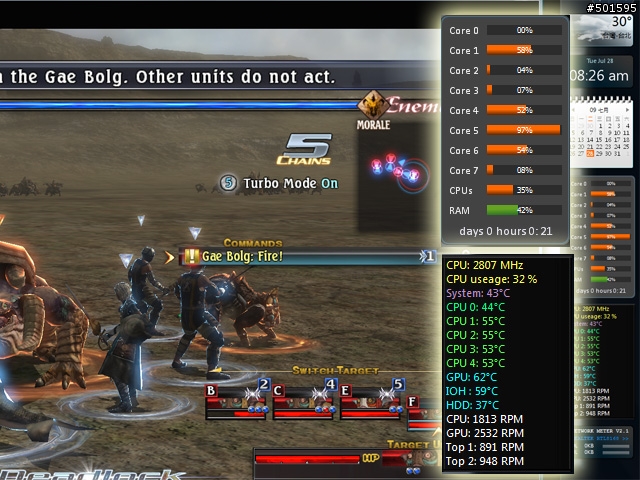

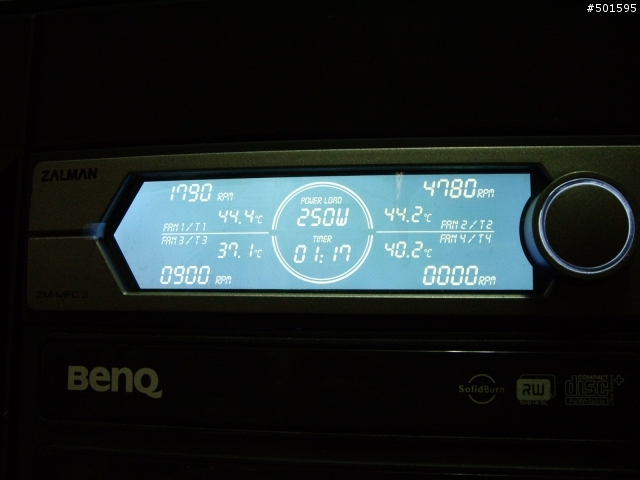

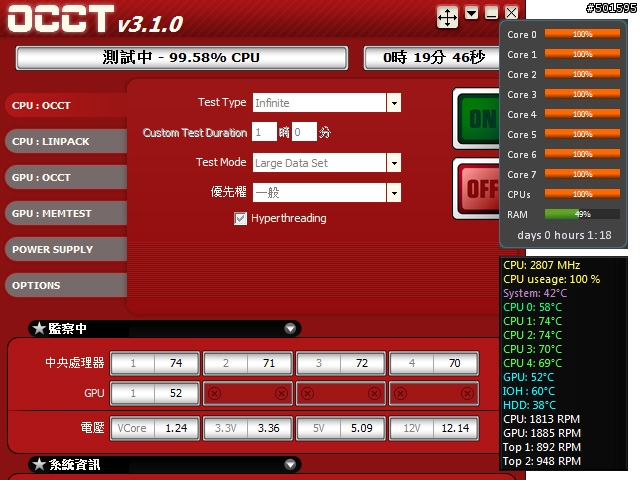

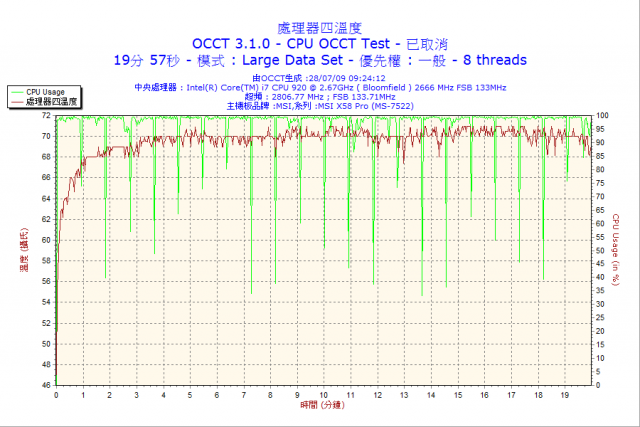

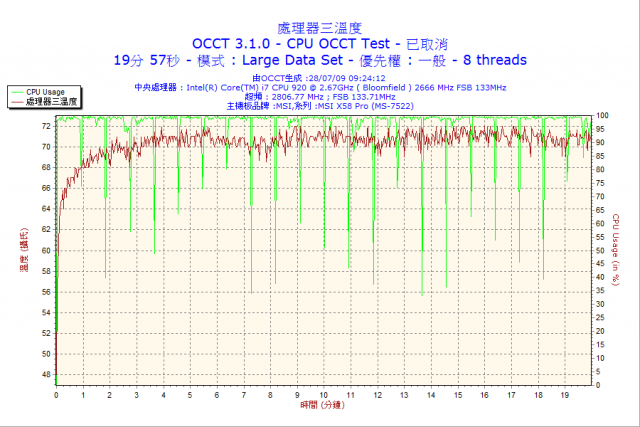

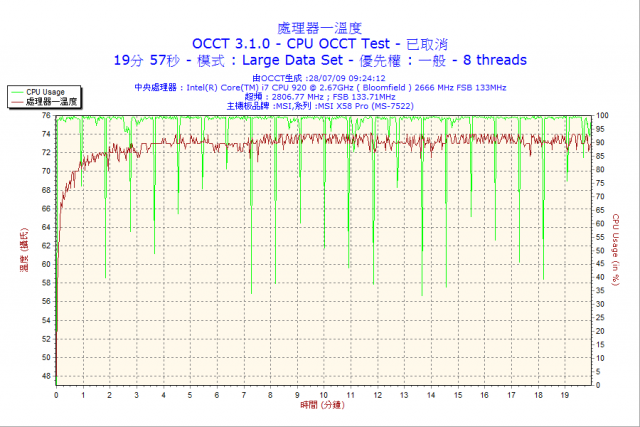

OCCT燒個20分


OCCT燒個20分

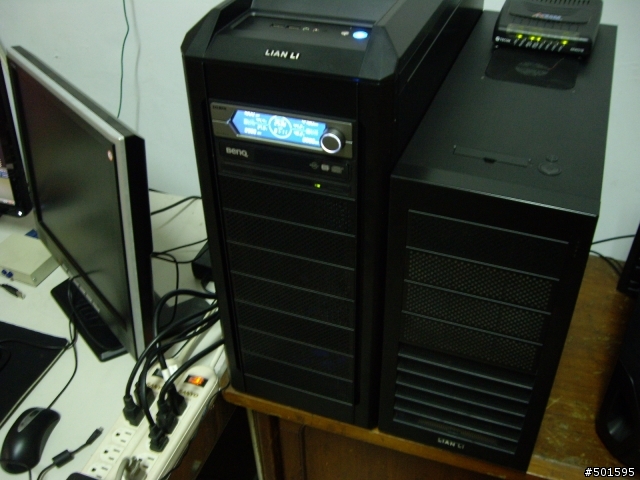

來張全機比照圖（P50 & A06F）相機太差抱歉


後記：

拉麵MFC3
－四條風扇控制線分別是
3-pin x1
4-pin x1
3-pin TO 3pin&2pin(兩顆風扇必須同轉速) x1
3-pin TO 3pin&4pin(一端接母板CPU FAN、一端接CPU風扇) x1

－電壓支援+4~11V(A2018全速12V沒辦法調上去)

－轉速支援60~6000RPM(三洋電機八千多轉沒辦法調上去)

－瓦數支援到1000W(目前還沒破三百過)

－面板正面看是水藍色、左右兩邊看是湛藍色、上下看變綠色

－旋鈕淺藍光，按住３秒切換調整轉速，轉軸是一格一格的那種

－面板顯示轉速最小單位為10、只要別太斜都能清楚看字

P50
－上面蓋子＆前置面板太好拆；請小心服用
－左右側板不是很密合（螺絲鎖緊的情況用手去拍他還是會震動）；上蓋接縫會漏光
－全機快拆，光碟機扣具其實不是很穩定（但正常使用完全不會晃動）

心得：
用過聯力不會想再用其他牌子，多項設計打動我心
感覺拉麵的測溫線可以接的更漂亮，不知道把ＣＰＵ的貼到熱導管上效果會不會更好
