[圖多]BBA 4850 原廠散熱 換裝 Zalman VF-1000 + RHS-50

其實小弟我發這篇文之前困惑蠻久的
一直想不透 要發在哪一版

後來想一想 這篇文的焦點應該比較多在 VF-1000 身上
所以這篇文就在這邊出現了

可能跟版上一些魔王的細緻程度相比還有一段距離
還請大家多多包涵


話說小弟我購入這張 MSI 製的 BBA 公版 ATI 4850 已經快滿一年了

理所當然的 裡面的灰塵也積了快一年有

大家可以在我之前的
2009-04-13 不負責偷懶分享: 給用 BBA 4850 原廠風扇的用者 ~ 請多注意你的顯卡風扇
看到灰塵積累的誇張狀況
(不過除了電腦玩家外 一般使用者誰會那麼無聊沒事有事去拆風扇來清阿 )

話說其實這個問題也算是蠻惱人的
跑重一點的就掛 跑輕鬆的又顯的大才小用
偏偏小弟我又有一點強迫症 喜歡沒事有事 開著 CCC 看著顯卡溫度

沒甚麼 就是熱當怕了

最近不小心又瞄到 一般桌面狀況下使用溫度 又高起來了
我又很懶的三不五時拆卡下來清理
(看過我機殼內部情況的人應該很可以認同我的想法吧)

乾脆一勞永逸的 把原廠的散熱器整組換掉
其實之前我不是沒有過這種想法
買來4850 的第5個月左右吧 有感於這張卡的 "熱情"
我購入了 Arctic Cooling Accelero Twin Turbo 來冷靜一下這張卡
東西買了 也裝了 但是最大的問題是顯示卡上不去主機板阿 !!!

原因就在於說 我原本主機板的晶片風扇 在某年某月的某一天壞了
一開機還以為我開了果汁機
於是我弄來 Zalman ZM-NB32K 無風扇式 散熱片
我買這塊的原因也很簡單 ~ 就是喜歡他造型簡單
但就偏偏沒想到 這個散熱片的高度夠 ~ 太夠了
高的我AC 的散熱器會卡到

沒辦法 只有原廠的先撐著用 AC Twin turbo 就送去電子海灣賣了

囉哩叭說這麼多 ~ 過了兩三個月吧 直到我玩 L4D 竟然會熱當
玩 DMC4 更會熱當(簡單的說 顯卡過熱 保護機制啟動 電腦自動重開機)

不行了 不行了 我要去了.....阿..嘶.....說錯了 是我受不了了 (生氣)

在經過仔細的丈量比對後 敗入了今天的主角 Zalman VF-1000 + 4850/3850專用 Zalman RHS-50

其實我本來是想要訂 GV-1000 的 基本上跟 VF-1000 只差在風扇有沒有 LED而已
但是我的朋友不知道在聽我說話的時候是不是桌子下面有人在吃熱狗
把我說的 GV-1000 寫成 VF-1000 (黑線)

後來東西到了他才跟我說 想一想 還是算了 懶的換了


拍攝器材: Nokia 6500S 有的拍得不是很好 還請大家見諒


先看看盒子正面及背面 (那個$85的標籤不是台幣阿)
Zalman VF-1000 LED



Zalman RHS-50 (從美國過來 ~ 澳洲買不到 @@\\\ )


本體


盒內配件一覽


FanMate 2 ~ 風扇轉速控制器


Zalman 導熱膏


拿個10元打火機做一下比例尺 ~ 大小十分小巧


已經打磨光亮過的銅底 (照片裡綠色的只是螺絲起子的倒影 ~ 方便讀者辨識)


Zalman RHS-50 散熱片本體 包括配件


一樣拿10元打火機做比例尺


這次要換裝的卡 MSI 4850 512MB


先假組合裝裝看 (其實是只裝散熱片上去的 ~ 記憶體散熱片沒裝 ~ 不過 忘了拍那張照片 所以大家將就一下吧 )


朝向我那擁擠的主機內部發進


成功裝入 !!!
頓時感覺到心中有煙火在施放 (但是忍不住想 ~ 這不會是 Zalman 的陰謀吧 ~ )

接著就是把記憶體的散熱片黏上


RHS-50 也裝上


全副著裝完成


上機照一張


特寫一下 離散熱片真的是毫釐之差歐


把 Fan Mate 2 風扇控制裝上去
接口有防呆 (但不防蠢) 不容易插錯


整理線材時 其實原來附的熱縮套管也是很好用的歐 (用來套Fan Mate 2 的排線用)


線拉出來裝到 Fan Mate 2 上


運作時照一張 藍色的LED 風扇 (我機殼都關上的阿 ! @@\\\ )



最後 大家一定最關心換裝後的效果如何
不過我手上並沒有比較好的系統監控軟體
所以我看溫度都是透過 ATI CCC 顯示的來了解顯卡的溫度
如果網友有人有比較好的溫度監控軟體 請推薦小弟一個吧
比較希望有 溫度變化記錄 (CPU, GPU 就夠了 有主版的話更好)
還能用圖表顯示出來最好

換裝前 (原廠BBA散熱器)
平常待機 差不多就這溫度 如果清理過還可以再低個 5 度左右


換裝前 (玩DMC4 40分鐘後 視窗切換跳出來看 ~ 但是來不及擷取到 103 度的畫面)


換裝後 (VF-1000 + RHS-50)
]

換裝後 (玩 DMC4 + L4D 半小時後)


全程我風扇的轉速都調在最低
或許應該有誤差 但是我使用起來非常滿意
這款產品在散熱效能及靜音上達到高度的平衡

最後 我想 Zalman 應該在設計的時候或許有暗筆了吧

有沒有這麼剛好的阿

只有散熱導管微微的靠到了主機板散熱片

這一切都是 Zalman 的陰謀 !!

感謝大家的收看

--------------------------------------------------------------------------

後續報導



換裝前 原廠的散熱 核心最多只上的了 650 左右就有點不穩了
換裝後核心可以超上 700 還是很穩
記憶體的部分最多只能到 1190 玩CS:S 就會有些微的破圖了
上 1200 的話 連 CCC 本身的測試都過不了
2009-06-16 10:45 發佈
最近也在考慮是否把我的HD 4850 BBA版的散熱來改一下, 看到樓主的分享, 更堅定了我敗家的信念.
Phenix wrote:
其實小弟我發這篇文之...(恕刪)


恭喜板主敗入好物 不過 Zalman的東西 單價有比較高一些 呵呵

不知板大是否有與其他較熱門的比較過呢? 小弟是有拿 Zalman 黑化的那塊用過

不過最後是退貨..0.0...效果是不錯 不過跟CP值比較低一些
Phenix wrote:
其實我本來是想要訂 GV-1000 的 基本上跟 VF-1000 只差在風扇有沒有 LED而已

GV-1000也有LED的...
只不過是紅色...
這是湊字數的第三行
Tsukie wrote:
GV-1000也有L...(恕刪)


哪泥 !? (大驚)

感謝指正 ~ 剛才才去看過 Zalman 的網頁
的確 GV-1000 的風扇是有 LED 的

只是沒在title寫出來而已


小弟是打算這張卡最少讓他撐2~3年
所以才會狠下心來換 (外加總是很熱讓我用起來感覺很毛)

小弟我上上一張卡是 9600XT 也有換 Zalman Fanless 無風扇系統 (風扇壞了總要處理吧)

所以這張卡第一次 AC 的裝不上後 第一時間就想到 Zalman


titanaids wrote:


恭喜板主敗入好物...(恕刪)


坦白說 我個人一直看不出來 GV-1000 跟 VF-1000 的差異在哪裡 (除了顏色之外)

我個人之前第一次敗入 AC Twin turbo 的時候

有略為做了一點功課

那時 4850 / 4870 有聽過有人換散熱結果卡燒掉的
所以這次不單單購入 VF-1000 連 供電晶體的散熱片一併購入

要嘛不敗 要敗就要去盡 這是我的原則 (免得後續敗更大)


坦白說 在購入VF-1000 之前是有考慮直接 4850 賣掉 換 4890 1G

但是如果這樣搞會有兩個問題
1: PSU 得換掉 ~ 現有的只有一個 6pin PCI-E 電源
2: 可能上不了主機 ~ 那很有可能又得動主機板散熱晶片 而且主機內部可能根本塞不進去
4850的電源部分是拆了一顆硬碟才塞進去的 看我前面主機內部的圖應該可以看的到
4890的散熱器蠻大咖的 可能要多拆一顆硬碟才放得下

如果這樣的話 倒不如直接整組系統換掉算了 還比較省事 但是這就花得很大了


我個人下一個目標是很想連 機殼一起換掉啦 目標是 Zalman GS-1000 SE
但是這機殼的入手價還蠻高的 (雖然質感也不賴)
目前還在考慮中
Phenix wrote:
哪泥 !? (大驚)...(恕刪)

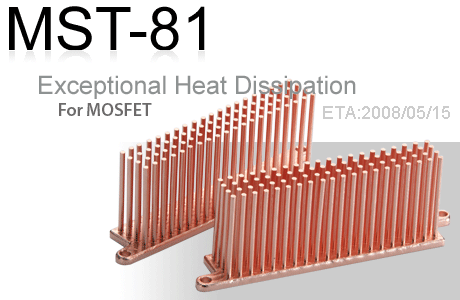

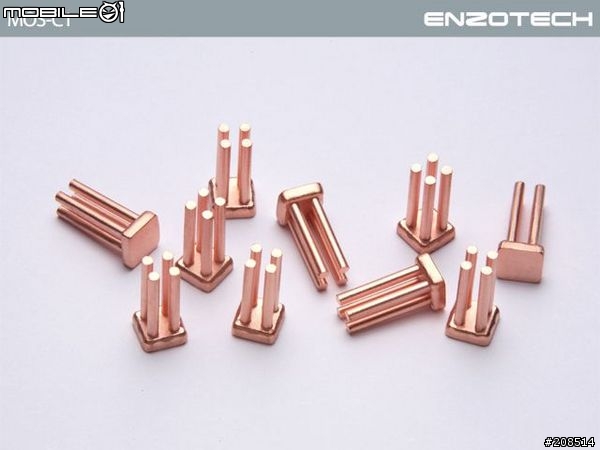

我共電晶體是用這個




不過買了之後 有點後悔..好貴...太業的單價都好高..

兩個的確沒差異..只有顏色差別..
titanaids wrote:
恭喜板主敗入好物 不...(恕刪)


其實也只有台灣在貴
沒記錯的話(很久沒看zalman了...不確定)
從香港包運費回來
價格還會比台灣低一點點
我是傻瓜狐狸...對偷懶這件事特別的勤奮 http://www.fox-saying.com
VF-1000跟GV-1000的差別其實不大...
主要是VF的風扇轉速是1400~2500
而GV是1650~3600
再加上GV有黑化處理這樣...

還有GV不知道從哪裡比VF多重了10g出來...
電鍍層有這麼重?
titanaids wrote:
我共電晶體是用這個不...(恕刪)

看到這兩張圖實在是 "優品" 阿 !!

感覺用這個的散熱效率應該超讚吧

我很好奇這兩個的單價要多少呢 ?

如果網兄不方便明講的話 麻煩 PM 一下 謝謝
Tsukie wrote:
VF-1000跟GV...(恕刪)


其實考慮到他要電鍍的面積 10g 應該是合理的範圍吧

記得台幣 1 元 就差不多是 5g 左右
兩塊錢的重量其實也重不到哪裡去阿
