sreder0412 wrote:
哈~大大你好!!小弟...(恕刪)
因為實在是太像了~!!!
說沒參考我個人是不太相信拉~

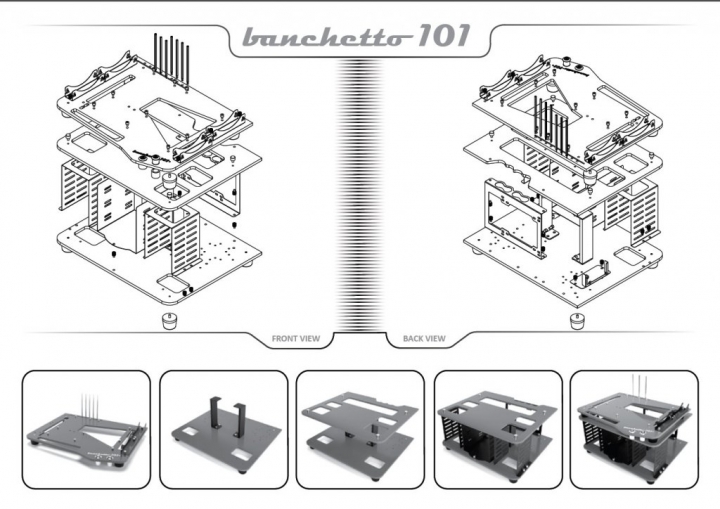

比比這兩張圖~可以說是完全拷貝了!!!!
讓我知道小弟的眼界太小，該檢討，別人已經可以設計的那麼精簡，我還在那邊搞複雜的結構!!
另一方面也讓我更加的有信心，原來小弟的想法有這價值在!!
結果如何對小弟來說已經不重要，在整個過程中跟朋友討論經驗，這才是小弟學得的地方

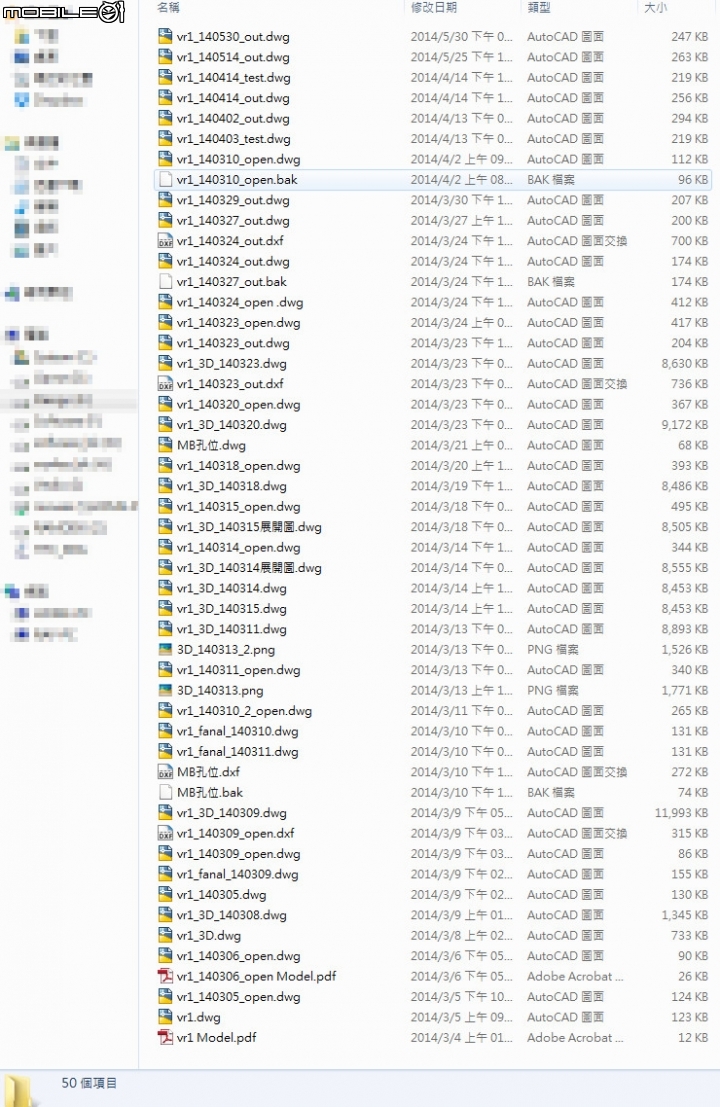

若有圖可以抄，小弟何必還費心費力去收集資料呢
我也不用修改那麼多的版本一直去try是吧

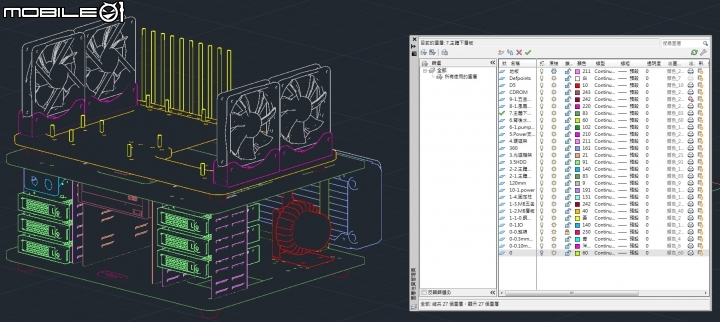

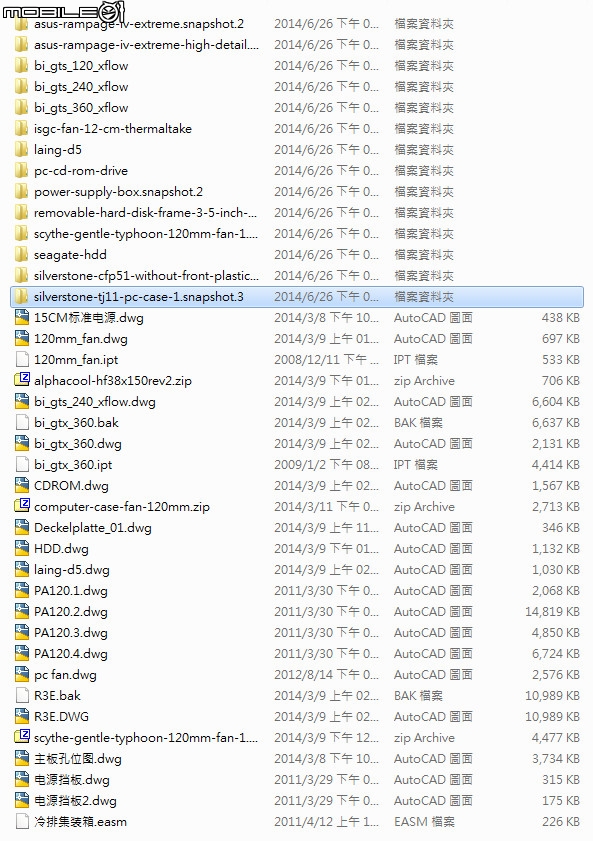

這是小弟我找自己需求的3D檔
最一開始的版本!後來被嫌棄換換零件會麻煩，才多了一塊主機板的架子

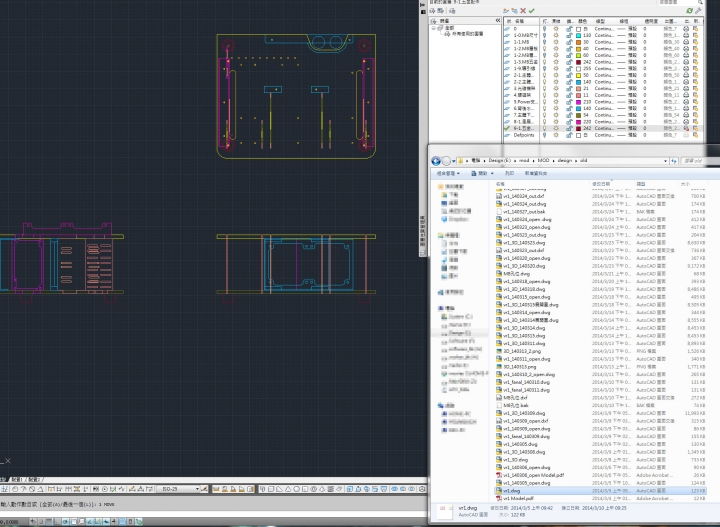

還花了大把時間在那用cad合3D圖
設計本來就找出問題，討論問題，再提出修正方案，讓需求越來越明朗
所以真的不知道大大要小弟我大方承認什麼?
是要小弟承認我參考了你花了萬把塊買回台灣的東西嗎!?
然後再花了兩倍的金額把他生出來!??
多謝大大指教嘍!!
et731220 wrote:
也不是說我花多少錢把...(恕刪)
小弟可以跟你分析當初為何會這樣配置~
六顆硬碟 光碟機 風扇控制器 3.5 USB擴充 還有一顆power，如何再最大XL-ATX的範圍內擺進去，而且不用四根柱子支撐。
在平面上擺了不下數十次，為了節省一絲絲的空間，又不願意按照市面上一般四根柱子裸測架的型式。所以就變成了您看到的那種擺放方式，小弟想到的最保守也最簡省空間的方法..(如果大大您有更好可以解決體積跟擺放數量的跟支撐方式，小弟我一定欣然接受)
但大大您給我看的那個裸測架設計很好，他把三個部分各當作一個模組，這是小弟我沒想到的!!
中間的支撐柱會弄成那樣，是因為小弟有一個5way的硬碟抽取盒，他太長了，又為了以後可以交換擴充，所以才修改成"摸字型"的方式，只是為了要讓硬碟抽取盒可以剛好閃過放進去罷了....
主要是利用power的高度+5.2"+3.5"的高度去支撐四周，中間支撐柱為了不讓上方壓克力因為重量壓久而變形，受力應該會比較平均..
至於後方的水冷架，本來是設計成一根支撐柱而已，但後來覺得太醜，而那邊的空間沒利用到，所以才新增了水冷架在那，至於被你說的那麼相似，過長會卡到power水冷排的水冷孔也會突出整個裸測架的寬度，所以只好頭尾切掉一點，水冷管線出口會設計在那~也是因為再往左會卡到DVI跟VGA接頭，再往右會卡到主機板上面IO使用，為啥會這麼相似..只單純覺得只有4個孔很俗..又加上小弟CAD初學，只會做那種簡單的造型...這真的只能說是美麗的錯誤.....

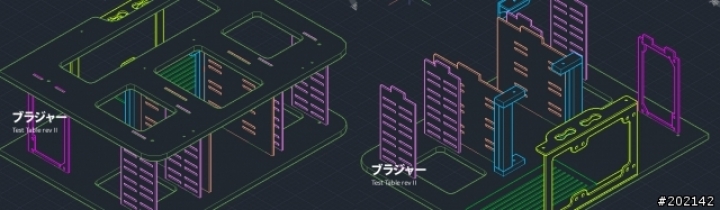

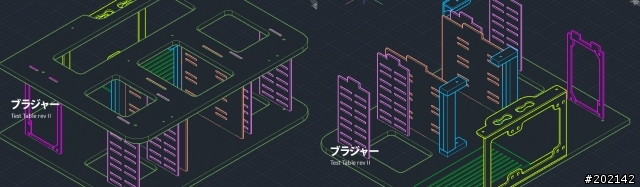

這是當初找的支架參考圖
水冷幫浦會放在那邊，就單純是整體剩下那邊的空間能使用，不背離小弟當初說不外掛，不超出原體的的擺設方式。
主機板承板是參考海盜800D 跟聯力pc-v750wx的擺放方式，只是他原是上下進風，小弟我把他打成橫的罷了。
擺放位置會比較靠前，是因為怕power另一端沒有很好的支撐點，怕時間一久壓克力變形，所以把主機版那區塊擺放重心靠近硬碟那端。
主機板下方會開那麼多孔..因為第二版孔開太少..走線不好走，所以可能會走線到的部分，小弟都給他開孔了，就是大大你看到的版本
雖然說不是說很新潮很厲害的設計..但畢竟也是在多次討論中研究修改出來的..
所有的東西都是小弟一點一滴慢慢try出來的，為什麼不能說自製呢?? 好啦~壓克力是請工廠雷射切割的，可以吧!!
所以說，小弟真的不解....為何大大非得要小弟承認我有參考microcool呢!?
小弟只願承認，自己想法不夠新，走在別的廠商已經走的路上..
小弟說了這麼多..畢竟有人已經做出這種東西..解釋太多也無用，信者恆信嘍。
小弟會再加油的!!! 在次感謝大大給小弟擴展眼界嘍!!
大大您可以跟我說，已經有廠商這樣做了。可以給些對小弟更有幫助的建議!!小弟絕對接受!!
而不是一口打翻小弟的心血，你不是我!!怎知道我在這上面花了多少的時間跟心力呢
exciting77 wrote:
哀~看來我要放棄自製超跑了，不然一分享可能要被說拷貝法拉利......
就是這樣，01越來越多分享文都被搞臭了!!!
(恕刪)
我想許多文章被搞臭~都是嘴砲居多吧!!!!
放棄自製超跑??還是根本沒開始呢???
sreder0412 wrote:
小弟可以跟你分析當初...(恕刪)
其實你不用說這麼多過程啦~!!!
會懷疑真的難免~
概念跟形狀以及位置分布都太像了~
或許真的是同理念吧~如果因此讓你心有不快我很抱歉
關於你的私訊我想在這也一併回了吧~
畢竟會點進來看都是對裸測架有興趣~
當初我要買裸測架時也是看了很久~
也花了一點時間去比較~
在我搜尋裸測架的時候看了很多廠牌
裸測架百百款除非同廠牌的不然沒有像成這樣的
所以一看到你PO的版本才會有這種反應~
關於你說支撐的問題~其實很簡單~
我買的那組~中間2個摸型柱是金屬製的~
主要支撐就靠那2支跟POWER
下面是同型號的開箱文
http://www.youtube.com/watch?v=JO5J1IIGXfM

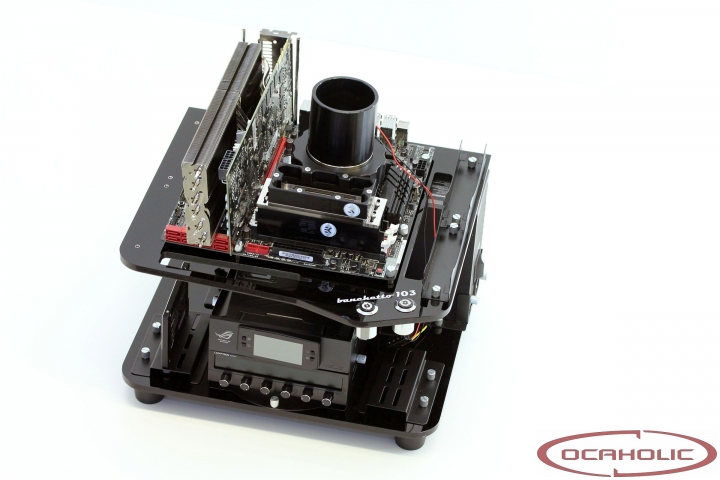

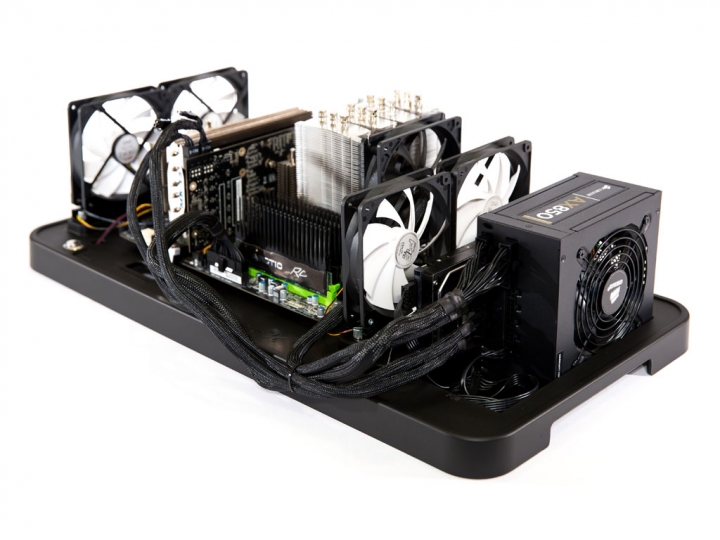

至於你說更精簡的設計~我想就Banchetto 103 或 Banchetto K
其實裝完才發現很多空間都用不到
Banchetto 101 XL-ATX主機板我想是放得下~
Banchetto 103 應該就不行
主機板的開孔應該是共通的吧~
我們買一般比較大的機殼開孔不是都各主機板通用的嗎??

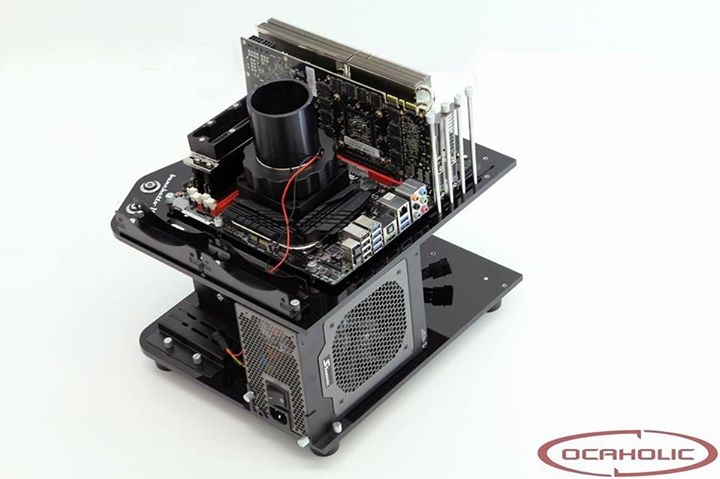

買了之後我才發現真的要好插好拔好換零件~Banchetto K 是最理想的
如果可以把線整到背板 Banchetto K 是我覺得最好的設計
可是如果要玩水冷 Banchetto 101 整組會比較漂亮
關於裸測機台小弟很有興趣也是喜歡亂搞~
裸測架好玩歸好玩但是聲音有點大啦~
可能風扇我選的不夠靜音吧!!
