oxa9615 wrote:
但是延長線會花費很多精神，例如長度

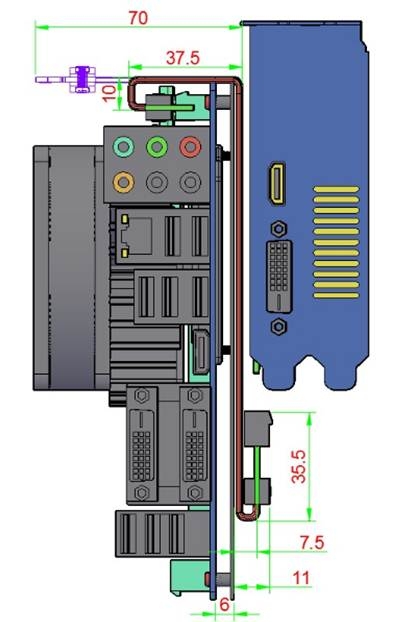

深表認同，長度部分，樓主可以參考立熱工業的D-type圖面如下
(出處:請上立熱工業的網站，首頁->裝配示範->D.型 裝配示範)
這種機殼我做過一個，也是用立熱，照上面圖面計算，我需要的長度是269.5mm，最後是買300mm
實際組裝長度還算稍稍剛剛好，因為主板那端沒有折到70mm (有點不敢硬折)
另外，好的延長線還蠻貴的，有些破千，甚至接近2千
市面上的機殼總是比自己想要的總是缺了一點
不過考慮到ITX要裝獨顯,
以i5 4460 + nvidia 750來當基準全速就要120W,
記憶體+HDD+風扇保險估算,整體合計170W
重點還是在電源部分,
直插式DC 120W => 不夠,而且120W變壓器超大超燙,最多只能當文書機(內顯或入門卡)
24hr下載機想用這個變壓器,最後還是改60W變壓器
FLEX電供 =>一般大概是200W,不過尺寸都有點微妙的誤差,怕掛了找不到同款
輕薄型SFF商用機都會用這種電供,
i5 4460 + nvidia 750這種中低階配備有點拼
(聯想網站SFF機型 電供280W,建議選購的顯示卡nvidia 620.....)
SFX電供 =>一般大概是300W,i5 4460 + nvidia 750我個人認為會比較保險一點
銀欣為了他家的ITX機殼有推出更大瓦數的SFX電供
ATX電供 =>最保險
如果用ATX電源 可以參考

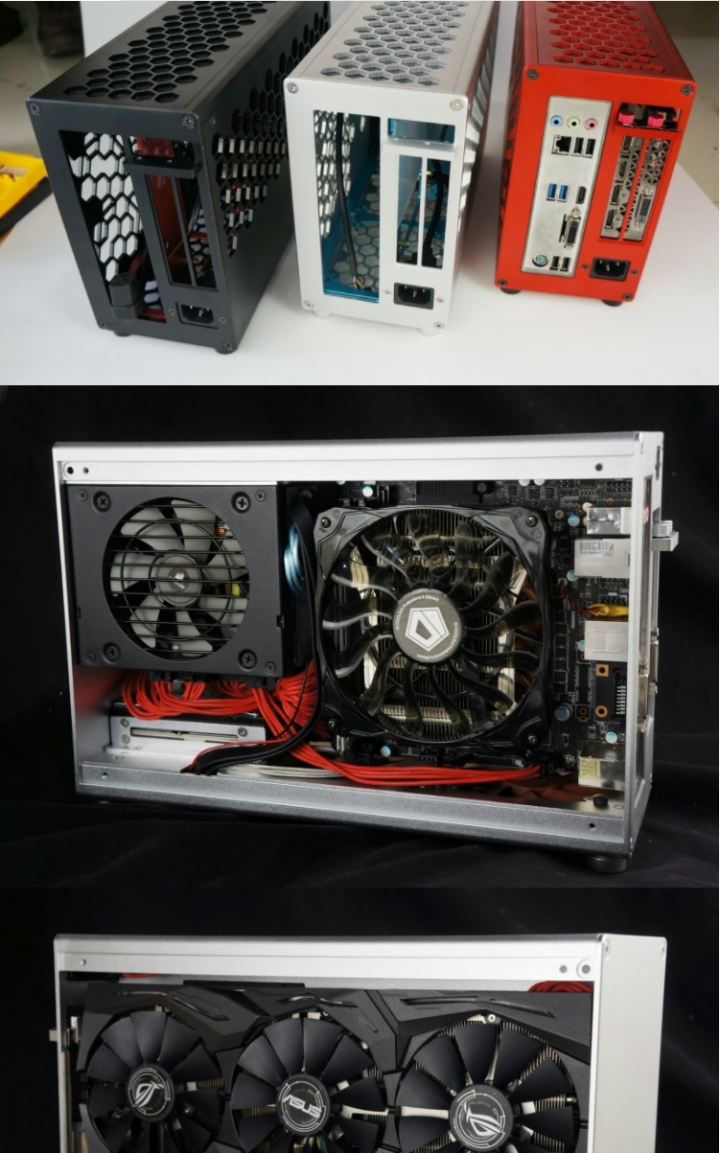

GEEEK T801 MATX ITX DIY機
用SFX 參考下面兩咖橫躺式
銀欣 RAVEN Z RVZ03
銀欣 ml08b h
以下是個人的碎碎念
雖然想換銀欣 ml08b-h 380 (W) x 87 (H) x 370 (D) ITX+SFX電供,
但是跟我的RC-260 430 (W) x 88.9 (H) x 440 (D) ATX+ATX電供,
數字卻有點微妙,ml08b-h有小台一點點,但是又感覺挺大的
其實最不放心的是那顆變壓器,而且變壓器超大顆....,
我用直插式+120W變壓器用一般文書G1850+H81,
那顆變壓器燙到我覺得都能煎蛋了(可能買到劣貨,不過至少給父母當上網機到目前還沒燒掉...
)另一個是很少機殼是專門設計給這種Dc to ATX,
除非是DIY否則買市面一般機殼讓機殼內稍稍不是那麼壅擠卻多了一顆大磚頭在外面感覺有點本末倒置...
話題有點偏了,回歸樓主說的設計我本來還看不懂
前面rossbug網友post的圖我才懂了,雖然設計上不是不行,
不過考慮到散熱結構跟power的安置,其實跟我前面說的GEEEK機殼相當貼近,
因為不只是主要零件,還要考慮到電源線 USB模組 開關模組 硬碟安裝都要預留空間,
所以不是說主零件量一量機殼就那麼大,有很多細項問題可能會在組裝時才會發現
