電源改接 220V 差別大嗎？ (第3頁)

ICE0917

ICE0917
個人積分：457分
文章編號：11470929

457分

21樓

2009-04-17 22:04

robuni wrote:
那請問您打算怎麼實做...(恕刪)

說實在的小弟唸商科的電子的東西一竅不通

只是看過汽車有裝負極接地線工廠大型機件也有接地線以及當兵時有看過接地棒

所以經過狼大的解說自己想到以下方法(這是不專業的土法煉鋼有錯請指教 orz

)

電子材料行買銅質線材(長度自量線粗-端子頭塞的下去就行了) 圓形端子頭X2
傳統五金行尋找銅釘 (以越粗越長釘頭越大為目標)(選用銅是印象中銅材的導電係數比鋼及鐵都還高)

先把端子頭+線夾好成品像上圖 (此為Y拍借圖)

再將一邊端子頭套住銅釘就可以往不顯眼角落的牆壁或地板上狠狠的給他敲進去
(這時候我只怕銅釘太軟敲不進去....... 可能需要用到電鑽先鑽一下就麻煩了 orz

)

再把另一邊端子頭套住螺絲再把挑機殼側板鎖點固定處鎖起來這樣就可以了

PS:套住銅釘的圓形端子頭
其實不裝端子直接用線材纏繞銅釘
或用另一種夾頭夾住銅釘也行(話說以前當兵直升機接地也是用夾頭夾接地棒)

另外請問一下
銅釘釘置處需不需要用絕緣膠帶封住呢? 沒封住又手賤去摸會怎樣?

港都狼仔

港都狼仔
個人積分：31587分
文章編號：11473022

31587分

22樓

2009-04-17 23:50

ICE0917 wrote:
銅釘釘置處需不需要用絕緣膠帶封住呢? 沒封住又手賤去摸會怎樣?

如果線路與電腦外殼相接，兩者可以說電位相近，所以摸機殼與摸銅釘是相同的意思，不過只要阻抗低，電流自然往那裡走，不會經過人體，自然就不會感電。

robuni

robuni
個人積分：898分
文章編號：11484939

898分

樓主

2009-04-18 21:32

今天買入了 Be Quiet 的 PSU ，但是它附的電源線上貼了張「 125V 10A 」的貼紙

，那如果要接 220V 的市電，還能繼續使用這一條來連接插座與電源供應器嗎？

1DX + 35L、85L II、135L、 16-35L II、28-70L、70-200L II

港都狼仔

港都狼仔
個人積分：31587分
文章編號：11504693

31587分

24樓

2009-04-20 0:50

robuni wrote:
今天買入了 Be Q...(恕刪)

基本上找條220V用的電源線會比較適當。

robuni

robuni
個人積分：898分
文章編號：11505561

898分

樓主

2009-04-20 2:02

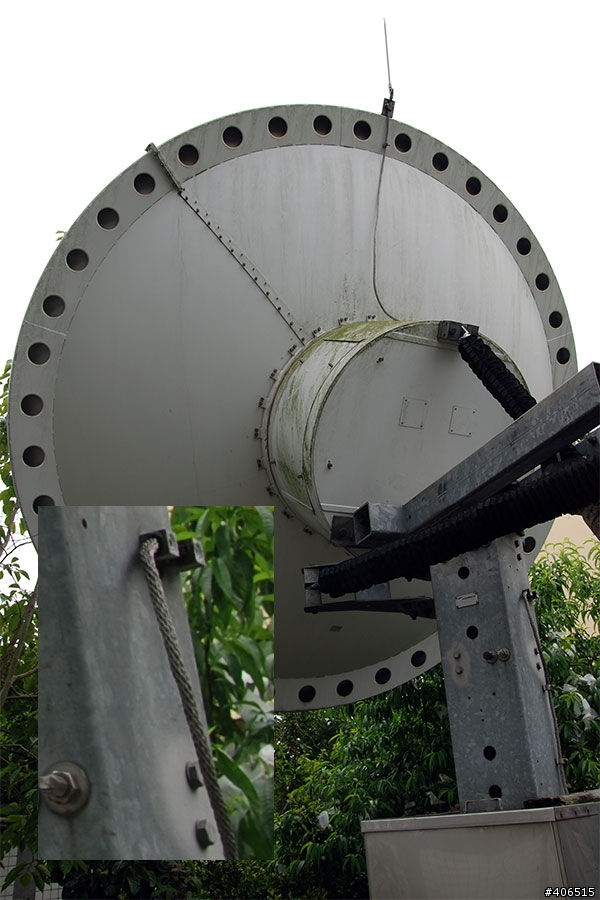

最近看到有一個天線（直徑在三米七以上）上面裝的避雷針，接了一條好粗的鋼纜，請問一般住宅需要用這麼粗的鋼纜來接地嗎？類似這種鋼纜跟接地的銅棒哪裡才找得到呢？

tingting527

tingting527
個人積分：0分
文章編號：11513049

0分

26樓

2009-04-20 13:43

220V工作的電源的確比110V效率高
與台電省不省電那是關係在Power Factor Correction (PFC)的種類
主動式PFC正常的都99%以上的,被動式PFC就差了很多6X-7X%之間

在110V下工作的電源電流會比較大,所以溫度會較高壓來的高.
理論上來說高壓(180Vac-264Vac)工作的電源,零件壽命可靠度比低電壓(90Vac-127Vac)高

一般公司耗電大的機電設施或工業用電腦大多也是設定成高電壓也大多是效率與溫度因素
如果你們有常去網咖的,跟老闆熟的,可以詢問一下,其實有很多網咖電腦電力配置也都是高電壓輸入.

robuni

robuni
個人積分：898分
文章編號：11517339

898分

樓主

2009-04-20 17:08

robuni wrote:
房間有一個冷氣 220V 的插座，但是沒有裝冷氣，剛好家裡有白扁線...(恕刪)

家中白線的規格是600V 7/1.0mm 5.5mm2（剖面看起來是七根1.0mm包在一起），如下圖：

如果要拿這個來拉 220V 明線的話，是不是一次要用三條分別接地（綠）、火（紅）與水（白）線呢？還是應該另買合適的線材，譬如 1.6mm2 X 2C 或 2.0mm 的？但是如果選用只有兩條包在一起的線，需要地、水、火三路不就同時還要再拉另一條單蕊線嗎？

ryanxyz

ryanxyz
個人積分：0分
文章編號：11527208

0分

28樓

2009-04-21 0:53

robuni wrote:
家中白線的規格是60...(恕刪)

你可以使用電纜來做拉線，用三條拉的話配管會比較好。

線徑大小依據您的負載來做調整，
不是愈大愈好也不是隨便拉拉就好。

港都狼仔

港都狼仔
個人積分：31587分
文章編號：11528156

31587分

29樓

2009-04-21 2:08

robuni wrote:
家中白線的規格是60...(恕刪)

用一般三芯電纜就好，太粗佈線不易。

robuni wrote:
最近看到有一個天線（直徑在三米七以上）上面裝的避雷針，接了一條好粗的鋼纜，請問一般住宅需要用這麼粗的鋼纜來接地嗎？類似這種鋼纜跟接地的銅棒哪裡才找得到呢？

為了安全性問題，不能找避雷接地線，需找電力接地線，接地線主要看接地銅棒是否有滿足法規，以及阻抗值是否符合。

robuni

robuni
個人積分：898分
文章編號：11546050

898分

樓主

2009-04-21 23:10

港都狼仔 wrote:
用一般三芯電纜就好，... 需找電力接地線，接地線主要看接地銅棒是否有滿足法規，以及阻抗值是否符合...(恕刪)

三芯電纜線是指這一種灰灰的電纜線嗎？

依屋內線路裝置規則 (民國 98 年 01 月 16 日修正) 對接地的規範：

銅板作接地極，其厚度應在○‧七公厘以上，具與土地接觸之總面積不得小於九○○平方公分，並應埋入地下一‧五公尺以上。鐵管或鋼管作接地極，其內徑應在一九公厘以上；接地銅棒作接地極，其直徑不得小於一五公厘，且長度不得短於○‧九公尺，並應垂直釘沒於地面下一公尺以上，如為岩石所阻，則可橫向埋設於地面下一‧五公尺以上深度。

如以一管或一板作為接地極，其接地電阻未能達到規定標準時，應採用兩管或兩板以上，又為求有效降低接地電阻，管或板間之距離不得小於一‧八公尺，且管或板間應妥為連接使成不斷之導體，其連接線線徑應大於接地線。

可是接地電阻要看表二五，網路上好像找不到附表？該不會真的要去查中華民國現行法規彙編 (83年5月版) (二一
) 第 13557-13558 頁)紙本吧？ 0o0
