爆漿撒尿電容特輯


港都狼仔 wrote:
在下無聊時喜歡收集故...(恕刪)


大開眼界。謝謝狼大辛苦的收集分享。


我前幾天換了連鈺核電廠320w power的電容,約十顆的台製或大陸製的電容,幾乎爆凸一半的電容。
很神奇的是,它還是可以開機和執行,只是偶然開不起來。

之前怠機,用變電家測是10w,換了十顆日製電容後,怠機變成6w,還不錯。
不過pf值不昇反降,原本的爛電容有0.62左右,
換了新電容,卻降到0.56??
怎麼會這樣咧?

最後請教狼大,要換高壓電容,要注意什麼?想把雜牌400v 150uf的換掉。
怕會被電到。
以前自己會替朋友把爆漿的電容換下,重新銲上新的NCC或三洋電容,繼續正常運作
不過時間久了也懶了,現在大概只會幫自己的板卡處理爆漿電容
legend9735 wrote:
之前怠機,用變電家測是10w,換了十顆日製電容後,怠機變成6w,還不錯。
不過pf值不昇反降,原本的爛電容有0.62左右,
換了新電容,卻降到0.56??
怎麼會這樣咧?


因為PF = W/VA,以您說法W下降,若輸入VA不變的話,PF也是會跟著下降的。
我還記得高職實習課 老師表演過 炸電容

先把電容兩腳分別插入家用延長線的兩孔(市電110V)

然後~~~ 閃遠一點~~ 通電... 碰一聲~~ 不只是頂端爆漿... 而是類似水鴛鴦的爆法 粉碎~~

不得不說,樓主整理的真詳細,還圖文並茂
保固內,我都是送回去給廠商幫我換,通常都是整片板子都幫忙換掉
他們可能也覺得一次擺平,省麻煩
記得好幾年前(約有七八年前了...)
還有一牌曾將讓當時還算紅火的陞技黑過一陣子的爆彈電容:"JACON"
There is something more than you will ever see...
戒了咖啡的山羊 wrote:
記得好幾年前(約有七...(恕刪)


應該是JACKCON,ABIT有一段時間被這搞的很慘
繼續補充故障集集

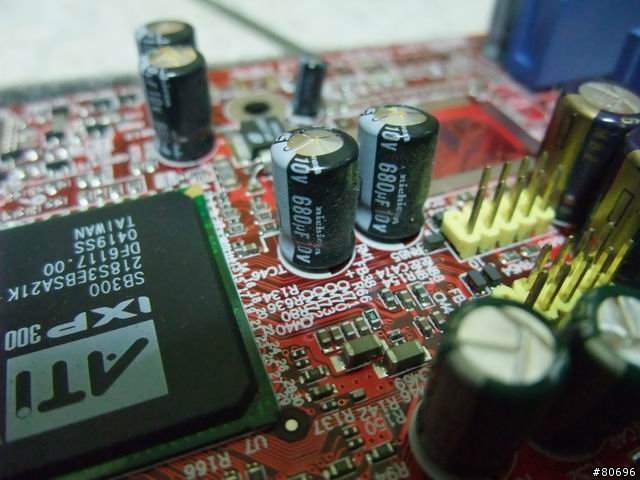

FIC主機板上週邊電路使用的Nichicon電容群,呈現爆發狀。


看來日系中Nichicon是比較令人擔心的。


無一倖免,全部換成SANYO WG系列後主機板恢復正常。

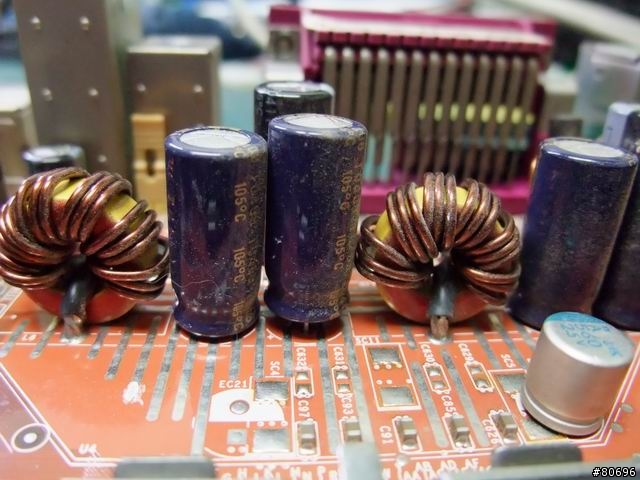

三隻鳥螢幕中電源高壓板使用的Capxon膨脹爆漿,導致螢幕故障。

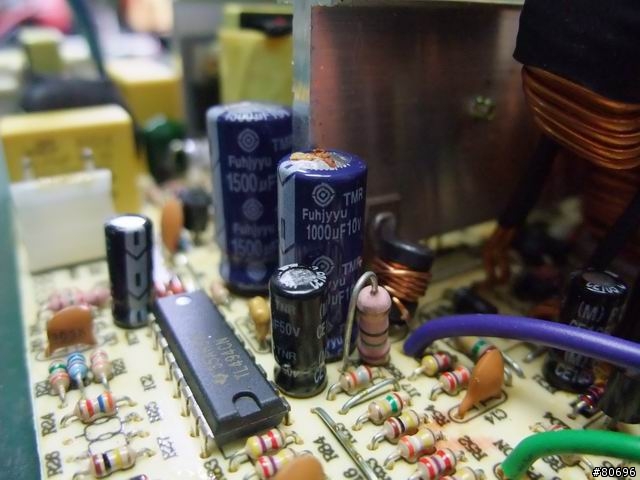

爆漿常客富之餘參見。

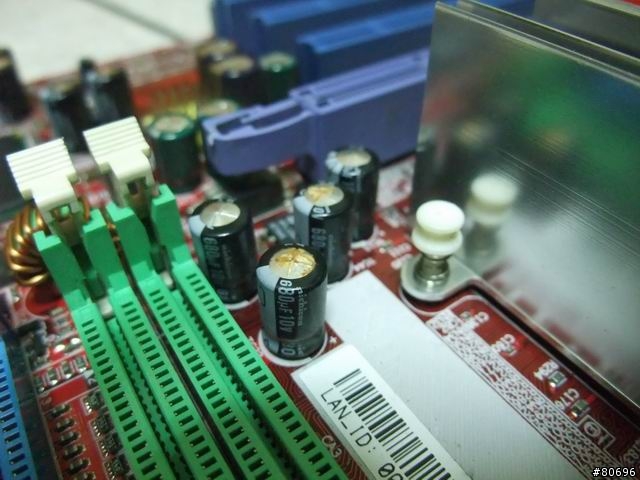

早期蛇牌電源中使用的CS(還是SC?)牌電容大量爆漿,壞了當時的名聲。

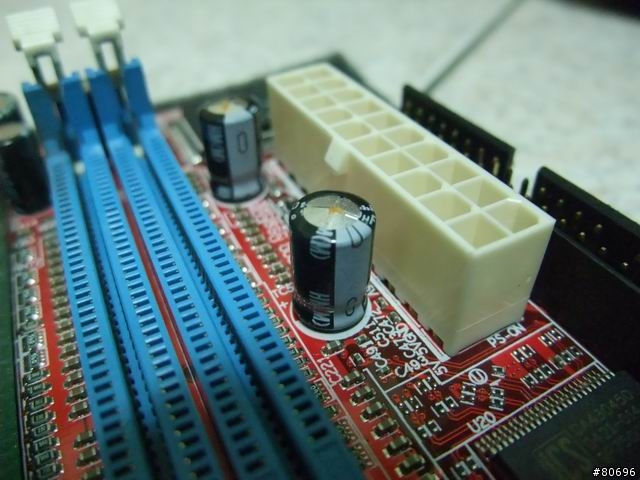

即使是Rubycon MBZ,也是會有掛點的時候。


有時電容即使外觀看起來沒問題,其實容值已經嚴重不足。

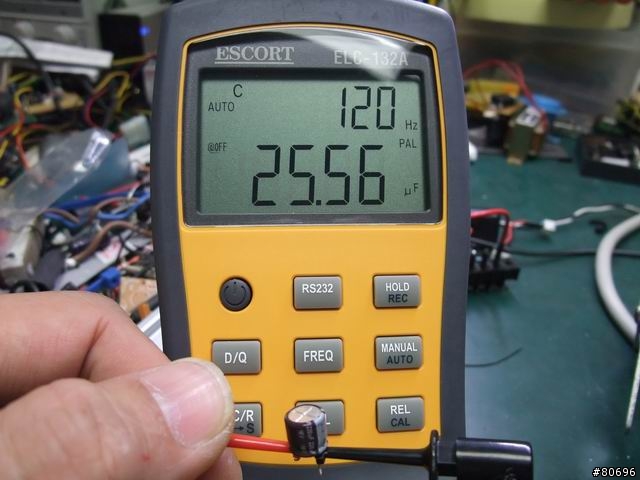

下圖中220uF電容,實際容值僅剩25uF。

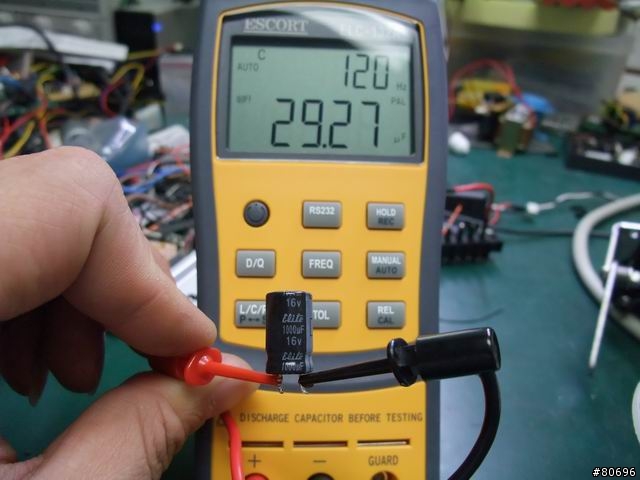

這顆1000uF更慘,容值只剩下29uF。
港都狼仔 wrote:
因為PF = W/VA,以您說法W下降,若輸入VA不變的話,PF也是會跟著下降的...(恕刪)


不是的,我沒講清楚。
6W是換算過PF後的值,10W也是。
若不考慮PF的總功率,在換電容之前是16.4W PF約0.61
換電容後,是10.1W PF約0.59。
我的意思是想換好一點的電容,讓PF值提昇,不過,似乎這還牽涉到電路及其他零件,並不容易。

您的續集篇更精采,裡面的儀器是電容計嗎?
這可以讓老化的電容無所遁形。
真的是好完整的爆漿紀錄啊~~大大真的有你的~~我頂多看到10幾片主機板爆漿而已..您~~~太猛了
