惡魔幽靈 wrote:
你要的背部的圖片以補...(恕刪)
高手....你的背面圖真的乾淨俐落!
P.S. 目前風扇全裝!
這我的機殼 正面
背面,小弟實在沒耐心,所以想多多看大家的背面圖來當參考 >_<||
話說CM690真的 COLD~ 今天那麼熱的天氣 ,由左到右 ,CPU跟顯卡 HD*2 (RAID0) 溫度沒有升很高!不錯的機殼(前提之下,對流做好..)
P.S. 由於側板會有共振的聲音,故暫時用CD棉來遮,這樣就稍微沒聲音了(還在找防震螺絲跟墊片,很難找的說)
若拿掉的話,溫度會在-2~3度 !!
番外......................................
最近換上的風扇 ,CP值很高,且很滿意,以後要買因該都會買這牌的了! 之前都買3XX多的,發現沒有想像中的好用~!
資訊 ,我買靜音版的
這家的風扇葉片很特別....注意到葉片底部,有類似鋸齒狀..
還有它螺絲,超級好鎖的,一般螺絲 要對準,打直鎖,不然會要出力...,而它的螺絲很妙,任何方向進去都會絞直!!(很難用言語表達><)
終於讓溫度有所降下來
借用前面的圖
紫色為我目前有使用的風扇
除了圖片
原廠側版那位置和CPU背面位置也有裝
發現側版CPU位置那個孔位裝不裝風扇和CPU溫度完全無相干
我CPU目前是裝類似原廠的改裝風扇
sanban wrote:
這顆VIZO的風扇 ...(恕刪)
mrck wrote:
搞了一下
終於讓溫度...(恕刪)
其實我之所以要裝側版那2風扇,是因為我北橋散熱片滿燙的
加上 顯卡溫度 需要造成對流... (不然就是側板下面不裝,但機殼下方要裝 )
這樣前置面板的風扇進來的風,再利用側板或機殼底下風扇往上吹 ,最後抵達 機殼上方 2風扇抽出!!!
有測試過了若不裝,會造成熱無法迅速排出 (熱氣會上升)
我是用手跟衛生紙大約去測 風的流動...
以 待機:" CPU VGA 跟 2*HD 都要3X度為基準 " 玩GAME: CPU 4X度 VGA 4X度 偶爾5X 試天氣狀況(顯卡燒機用甜甜圈+變態模式,約18分鐘穩定,最高到67度~68來回跳,以8XX轉為例,還沒測過每顆900~1000轉,因該會下降許多 ) 跟2*HD 約3X (這沒變...) 為基礎 與 安靜 (我的標準 7顆風扇音量 約= 是1個風扇約1600RPM 的聲音,也不知怎麼形容,就是耳朵靠近機殼會有類似 悶悶的聲音,但也不算吵.... 床上睡覺聽不到,我電腦都掛者..) 應該也滿小聲!
由於有轉速器可以條 我都調700~900 (有些靜音風扇調900 也很小聲,我的經驗是1100以上就有聲音了,故大部分風扇都700~800rpm)
其中INTEL原廠FAN 利用ASUS Q-FAN 為8XX轉
CASE前置與後置 12CM風扇(買CM690基本配備) 都維持7XX~8XX轉
還有CPU背面鐮刀扇 也是噪音來源 調800轉就沒什麼聲音了
P.S . 我風扇都12CM 除了原廠配的2個12CM FANS 跟 一個CPU FAN 以外,我全都採用靜音風扇 (3*VIZO ,高爾夫*1 ADDA 靜音風扇 *1 ) ,另外AC 風扇我拿掉了,不是很滿意..
其實解決側板共振的零件都還沒買,不然就完美了,只是懶的去光華買...........
可能我比較怪,全部風扇都裝,但我的想法是 利用小小的風量(因該也不小因為選購12CM 風量夠!!) 來達到全機對流...
若有更好的辦法或建議的,希望各位可以互相研究並多多指教,謝謝^^ 我會去試試的~
網站喜歡研究相關CM690可以慢慢看.400多頁XDDD
另外~發現690機殼下面風口的塑膠可以拿來挪用到前面來安裝風扇
上圖為風扇設置狀況與方向
因為怕硬碟太熱及增加對流，仿效高手們加掛兩顆12CM風扇
散熱器使用Xigmatek HDT-SD964，本只附贈一個PWM 9CM風扇，
小弟為了串接跑去買了AC PWM 串接風扇增加對流。
(這個CPU散熱器小弟實際使用比原廠INTEL全高的風扇在燒機下能多壓20度左右，
由於全高才不到14CM，小機殼也說是不錯選擇)
另外側板部分很多先進說不太需要，但以小弟安裝風扇情況，底下若不加風扇吹風至顯卡，
顯卡待機約略多個3-5度。另外為了怕抽風至機殼時，風扇貼近側板會有很大的風切聲，故去買了個濾網，
並且試風切聲大小調整鎖螺絲深度並且確保風扇不會鬆動。
再來看看小弟上機的溫度
環境: E5200 2電容板 OC 3.66G 1.3V，掛5顆硬碟(1顆外接)，室溫 23-25度，軟體 EVEREST 5.01.1700
待機溫度

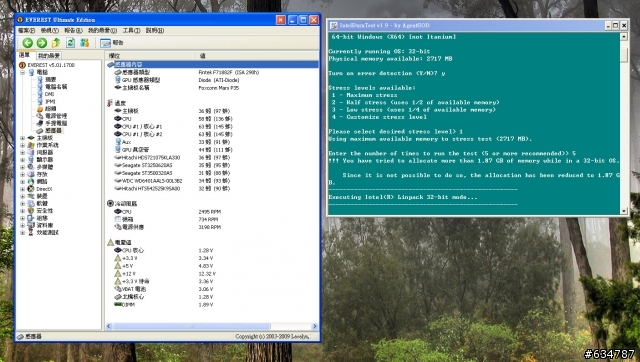

燒IBT約10分鐘 CPU約60度
燒SP2004 2分鐘 CPU約50度，後來繼續燒個1小時也差不多壓在此範圍內
總體來說，本來小弟對於CM690硬碟散熱不佳很有疑慮而遲遲未下手，後來爬了不少CM690散熱文
還是殺下去囉，看來硬碟溫度算是滿意，若是想買此款的朋友，不用猶豫下手吧
(只是裝起來真的很重)
mrck wrote:
那是自己DIY的那討...(恕刪)
爬文爬了半天，終於在190頁找到了影片...
Case Mod Basics: Case Window Install
