市面上這類商品少之又少,沒有喜歡的,無意間看到網友分享自己做的PCI風扇,血液就沸騰起來了!
開始準備素材,趁假日外面下雨天開始動工

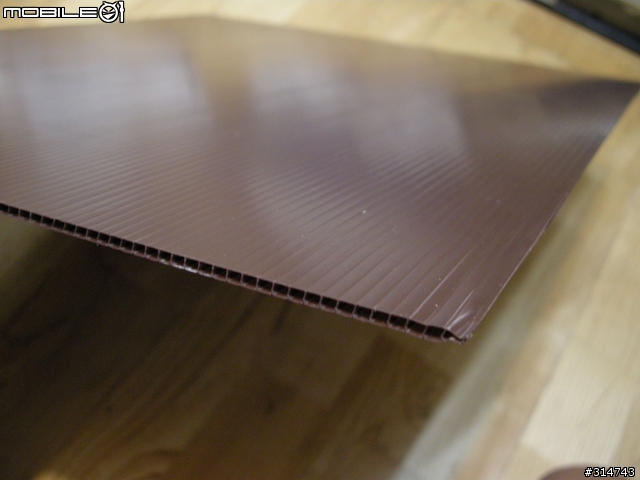

素材是PP中空瓦愣板,比較好切割,強度適宜,文具店購入,40元一張約可以做6組
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-85ff5a9e72c513d150e92d0ffea16ba9.jpg)

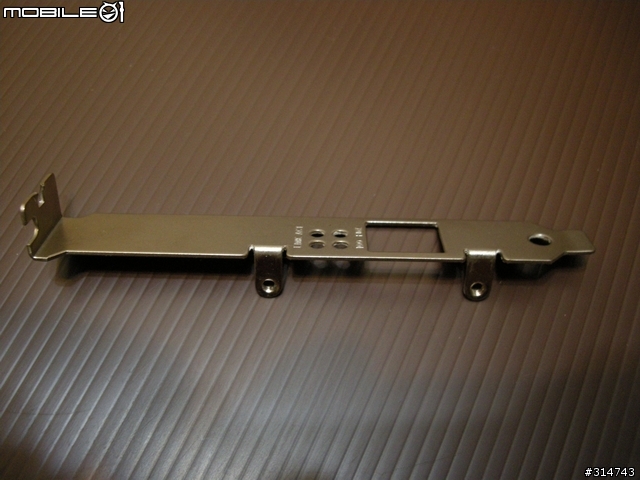

PCI檔板附鎖孔,最好找鎖孔離主機板高一點,兩個鎖孔間距與遠一點,成效較好,現場找不到理想的
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-241c3fd11a81fc237d1a1fae9748fc15.jpg)

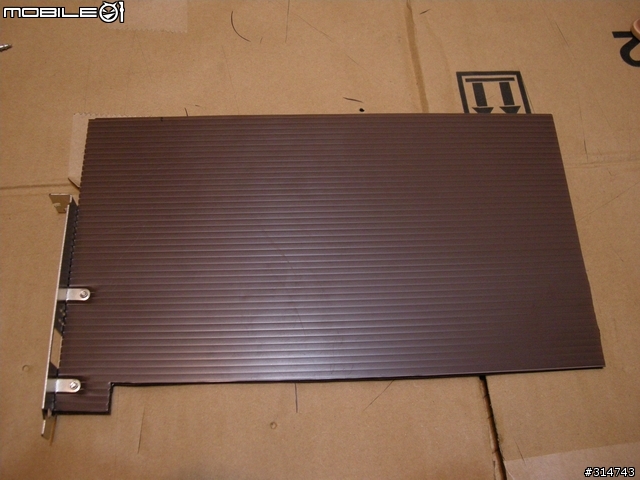

切割後的樣子,做這個DIY最大成敗關鍵和完整%,需要一支優秀的美工刀
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-945fc80b44dbc1d3d5383461684c090b.jpg)

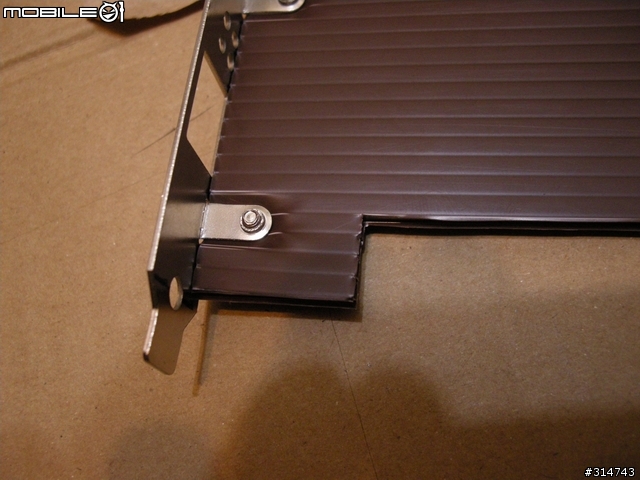

這裡是切割重點,機殼內實際試裝在做修正,如果太超過會碰到PCI槽,
先決定要裝在那個槽,還有主機板上的南橋和SATA位置會不會受到影響
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-156bd4f9d91c676789d07bc44e2959a9.jpg)

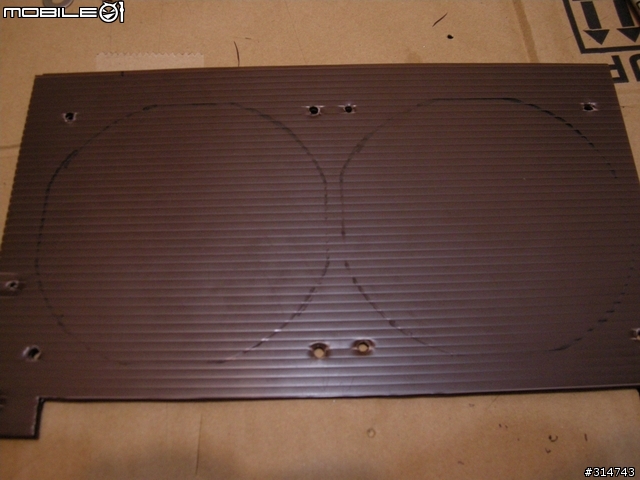

12公分風扇的鎖點和通風孔切割線
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-803b0a178eaf0d4651a739ed02c6780b.jpg)

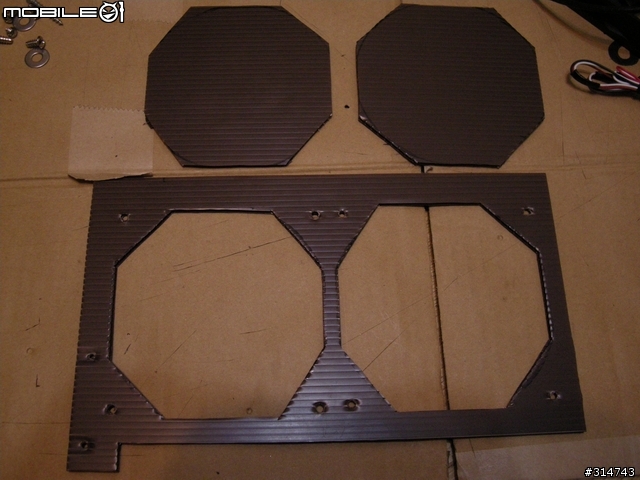

切割完成,這素材還是很難割出複雜的形狀,如圓形,只適合直線切割
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-4049280e86dbddd721e1640df064f18e.jpg)
風扇和板子貼上厚雙面膠,加強固定減震效果,有發泡棉就更好
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-4ffba86c9fcc9679bc298ffc632bf9a3.jpg)

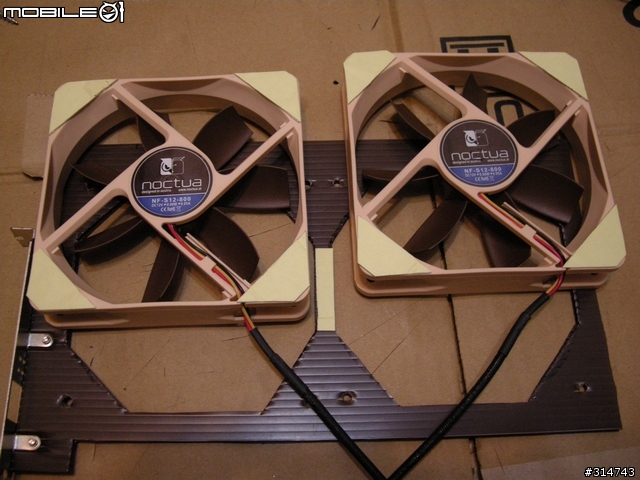

裝上風扇的樣子通風孔已經盡量挖開,不影響通風
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-b1cd4031a0b4129fd917246a2ae5c675.jpg)

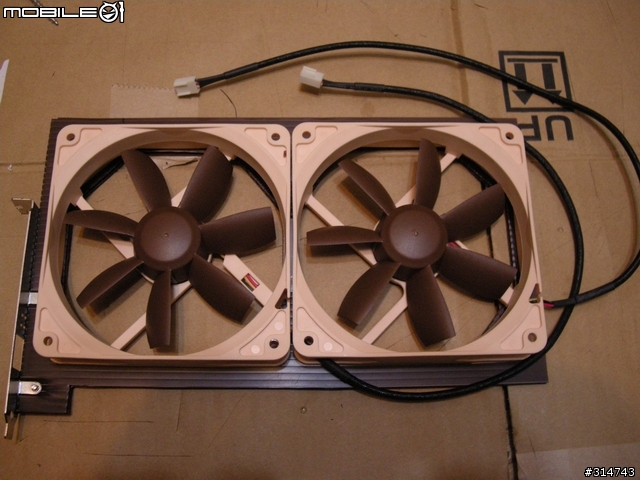

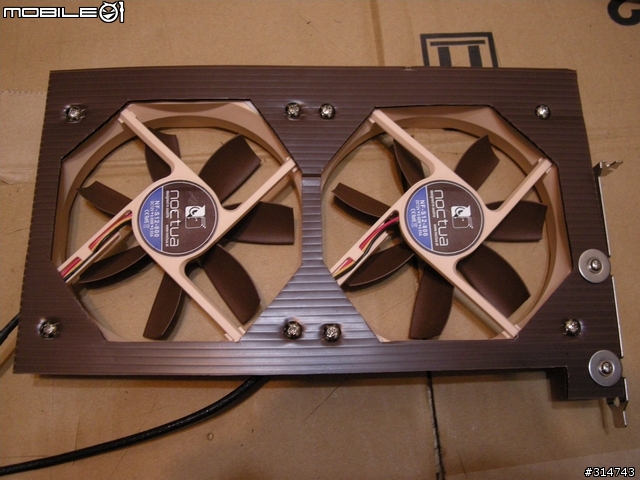

另外一面,螺絲建議加墊片,加大鎖定範圍,降低迫緊塌陷,手邊沒有適合的墊片,改天在加裝
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-cf0d5944020170fd3abeb9f6a732678a.jpg)

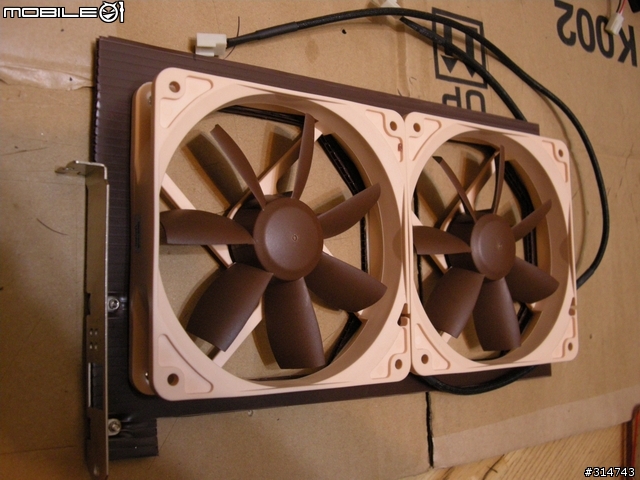

完成品
其實用8公分.9公分或單顆就可以了,兩顆12公分做起來很大張
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-6c645dd9416630c922054360e94148e9.jpg)

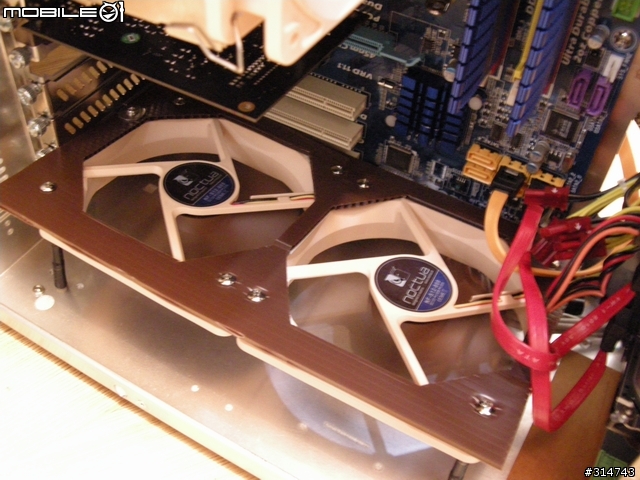

上機實際運作,跟長卡差不多大了,底下左右加裝免洗筷撐竿防治塌陷,本來想直接插到PCI插槽裡,太厚不行
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-dde2b8033230173d32a0ed2b7ea02782.jpg)

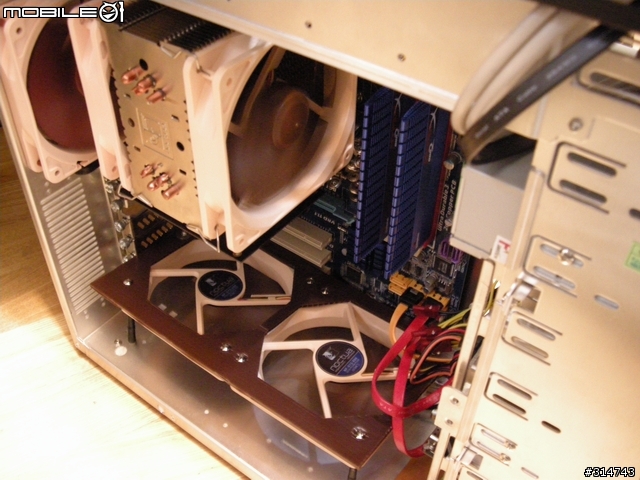

風扇是800轉比較溫和,沒有震動或異音現象,配高轉速風扇的話,要在改良,還有很多進步的空間
![[DIY分享]自製PCI顯示卡風扇](http://attach.mobile01.com/attach/200903/mobile01-eec8860ff8dc66704289f38b1ad4b5bb.jpg)
.......................................分享完畢
