[開箱] 打造 HTPC 新樂園 SilverStone LC17 (圖多)

人，隨著年齡越來越大，要妥協的事就越來越多(認份?!)，為了配合家中和室裝潢，老婆用的是 NB 方便移動，小弟平日習慣使用桌機，則採用的是一般橫躺式機殼，放置於原木地板下，可隱藏許多連接線。

目前正在使用的這個機殼由於電源供應器(PSU)位置為前置式，但前方面板卻無開孔，熱氣無法及時排出，導致整個機殼內部熱烘烘，加上嚴苛的外在環境(高架地板下)，可真是先天(機殼)不良後天(環境)失調阿。

桌機用的是 45nm E8200，儘管小弟很努力的配了兩顆系統風扇 (還特地挑靜音風扇，不然看影片整個地板轟轟響，也不是很好的欣賞經驗)，溫度還是高居不下，平均溫度說起來真嚇死人：
　CPU: 50°~65°
　GPU: 45°~75°
　M/B: 45°~55°
　HDD: 45°~55° ←最擔心這個

找了好久，中意的 HTPC 機殼不是貴森森(動輒5位數)，不然就是機殼設計不佳 (不想再重蹈舊機殼覆轍)，評估過程中考量的產品有幾個:
　A. 西華的(舊)XX兔系列 (寶貝兔)
　B. 西華的(新)XX兔系列 (嘻哈兔、元氣兔)
　C. Cooler Master CM Media 260
　D. SilverStone HTPC 系列

以上 A、B 這兩個選擇算是最便宜的入門機殼(約一千塊就可以入手)，兩款主要差異是，B的新兔系列採用4G側板，擁有1個CPU風扇孔與另外2個透氣孔，剛好可以讓前置 PSU 從上方側板進氣，可惜，這系列的前方面板仍沒有開孔，有可能會讓 PSU 可以進氣卻無法向外(正前方面板)排熱。反觀A系列的寶貝兔則是正前方面板是網狀設計，可以讓 PSU 排出熱氣，但是~ 這系列的側板卻只開一個孔(CPU)! 造成 PSU 無法進氣...@@ 詢問過西華客服，這兩系列的側板是不能互換通用的，真是魚與熊掌不可兼得阿。

繼續評估 C，這款超薄外型算是個人相當很中意，上方整片的散熱孔，足夠全部零件散熱，加上 PSU 是標準 ATX 的，甚至還可以插上 PCI-E*1 與 PCI*2 共三張介面卡(透過轉接卡)，可惜這台缺貨已久 (停產?)，市面上幾乎找不到可以供貨的點，只好放棄。

最後一個評估方案就是銀欣的 HTPC 系列機殼，這家廠商之前就有耳聞，只是當初給我的印象就是價格昂貴，高攀不起~ 可是評估過程市面上的選擇越來越少，還是去爬了一下他們公司的網站，很多款設計的相當不錯，整合度也高，幾乎真的可以當音響來看，當然，那些款的價格也是呈正比的阿；找了許久，發現其中有個款式的機殼價位似乎比較可以負擔，建議售價五千內，繼續訪查實際售價更是吸引人! 看看其他網站的評價，還算中規中矩，算是很實用的 HTPC 橫躺機殼，最後，就是入手這款 SilverStone SST-LC17。


---------- 節錄官方規格 ------------------------------
型號:
　- SST-LC17B (黑) / SST-LC17S (銀)
材質:
　- 鋁面板, 機身0.8mm鋼板
主機板:
　- Standard ATX, Micro ATX
磁碟架:
　- 外露 5.25” x 2 / 3.5" x 1 (occupied by front I/O)
　- 隱藏 3.5” x 6
冷卻系統:
　- 前方 2 x 92mm 或 80mm風扇架構
　- 背部 2 x 80mm風扇(排出), 2050rpm, 21dBA
　- 側方 1 x 80mm風扇架構
擴充槽:
　- 7
前置 I/O:
　- USB2.0 x 4
　- IEEE1394 x 1
　- Audio x 1
　- MIC x 1
電源 :
　- 標準PS2 (ATX) 選配
淨重:
　- 6.8公斤
尺寸:
　- 425mm ( W ) x 170mm ( H ) x 425mm ( D )
-------------------------------------------------------

以下是開箱兼裝機實錄，有興趣的網友請繼續欣賞/參考吧~

↓SilverStone 外紙箱:


↓紙箱上的多國語言說明:


↓正式開箱啦:


↓防撞保護，後方白色紙盒是配件包:


↓今天的主角 SST-LC17B:

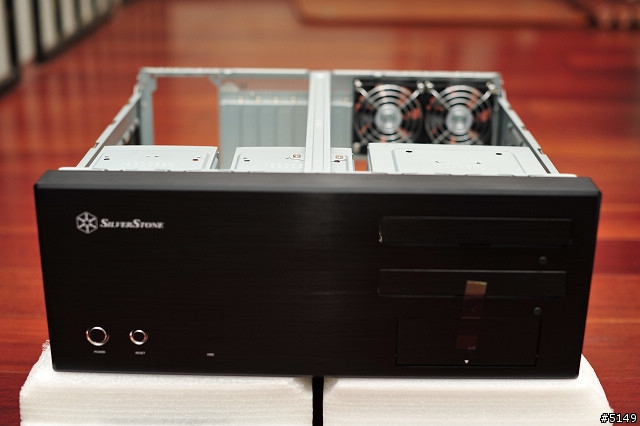

↓前方整體照，正面為金屬面板具髮絲感，右下還有個外接設備區 (蓋子也是金屬製):


↓簡單俐落的 Power 與 Reset 按鈕，兩個藍光指示燈:

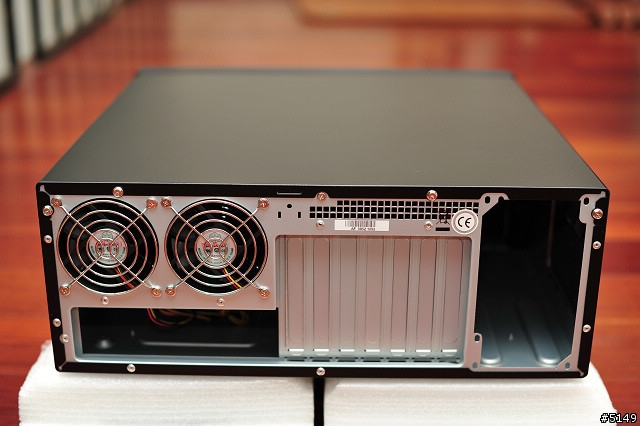

↓後方整體照，可以看到 PSU 位置，標準七個介面卡槽，附兩個8cm可測速風扇 (21dBA):


↓配件包 (多國說明書、螺絲包、EMI環、雙面膠帶):


↓準備裝機:

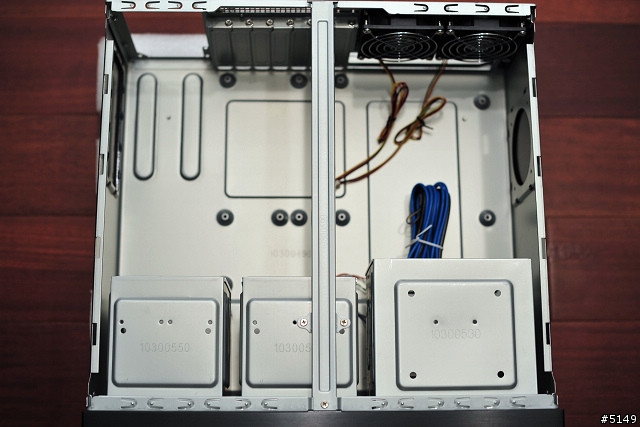

↓內部構造，中間有多一隻支撐桿加強強度 (本來的美意卻變成小缺點，後述):


↓內部空間共可容納二大七小，HDD 架的前端分別可放置兩個風扇(8、9cm皆可):


↓左後方預留風扇口，靠近 CPU 端，有預留風扇鎖孔:



↓右後方預留風扇口，靠近 PSU 端，可讓 PSU 自身風扇進風使用:



↓開始先拆 5.25" 支架:


↓二大的最下面則是一小的空間，出廠預設是鎖上外接機構(USB*4、1394*1、Phone、Mic)，可依個人使用習慣替換:


↓前方面板內部構造，這邊須先行拆下檔板固定機構。


↓LC17系列的光碟門檔板是分離式，非上下開合式。


↓拆下來的機殼光碟門擋，材質也是金屬的，再透過雙面膠帶黏上使用者的光碟機托盤:


↓服役多年的 NEC 3540A 光碟機:


↓說明書上建議是鎖第二孔:


↓續拆 3.5" 支架，圓型鐵片為風扇進風口:


↓若需加裝風扇，須先拆除鐵片:


↓三小 3.5" 支架，圓型部份為風扇固定座:


↓鎖上風扇，這邊我是設定向內進氣，可直接對 HDD 散熱:


↓裝原先舊機殼上使用的 ADDA 8cm 靜音風扇，非常安靜 (14dBA):


↓舊硬碟 Seagate 梭魚十代:


↓風扇+HDD組合完成照:


↓三小支架鎖進機殼 (先做這步驟其實是錯誤的，應該要等 M/B 放進去後再裝，不然 Full-Size 的 ATX M/B 會被卡住，到頭來還是得拆掉重裝):


↓服役中的舊橫躺機殼:


↓舊機殼左右&側板各開兩個洞 (CPU 與 GPU):



↓因前方沒開孔，只好克難拆除部份面板，以利前置 PSU 排熱氣:


↓舊機殼擁擠的內部空間:



↓服役中的 NV9600GT 公板長卡:


↓幾乎頂到 PSU:


↓另一張服役中的 傲王音效卡:


↓開始裝 PSU (海韻 S12II):


↓設定 PSU 風扇朝外(右)，以便吸入冷空氣:


↓接著準備鎖上銅柱，移轉的主機板是標準 ATX 需鎖滿九隻銅柱:


↓拆下主機板 ASUS P5B-E Plus :


↓功成身退的舊機殼:


↓Cooler Master 風神鍛:


↓風神鍛的強化背版:


↓5根熱導管:


↓排排站好的 8GB DDR2 RAM:


↓主機板就定位:


↓非常 fit 的間距:


↓將機殼配線穿過配件包內附的EMI環，可降低EMI:


↓好用的 ASUS Q-Connector 設計:
(for 機殼)

(for USB)


↓接好後就能直接插上主機板一次搞定:

(不過我發現，這機殼似乎沒有 Speaker 的設計，電腦沒 "嗶" 一聲，怪不習慣的)

↓續裝 麗台 NV9600GT 公板長卡:


↓續裝 傲王音效卡:


↓內部整體完工照:


↓前面提到中間支柱有個缺點:


↓看出來了差異嗎?:


↓顯卡風扇出風口剛好被中柱擋住@@...



至於最後的整體外觀照，實在是下班後太晚開工，邊拆邊裝還要邊拍，弄到凌晨才完工，沒力氣拍了，改天補上吧。

以上，感謝收看！
