原來使用的是I CUTE 西楚霸王
不料~因為大機殼太佔空間
所以就去光華商場找了個小咖一點的機殼
看到新出來的小麻雀
就直接選擇來當作小型化PC的家
先來看看
小型化的箱子~外觀明顯的看的出是隻小麻雀
型號以及顏色清楚的標明在外箱上
數量,重量以及機殼尺寸也都有標明在外箱側面
不囉唆,先開再說..看看裡面究竟有什麼好玩的
抽出本體..這樣看不出來大小如何
拿個光碟機來當比例尺比例一下...因為之前組過ITX所以這個覺得是比較長一點
將保麗龍拿掉

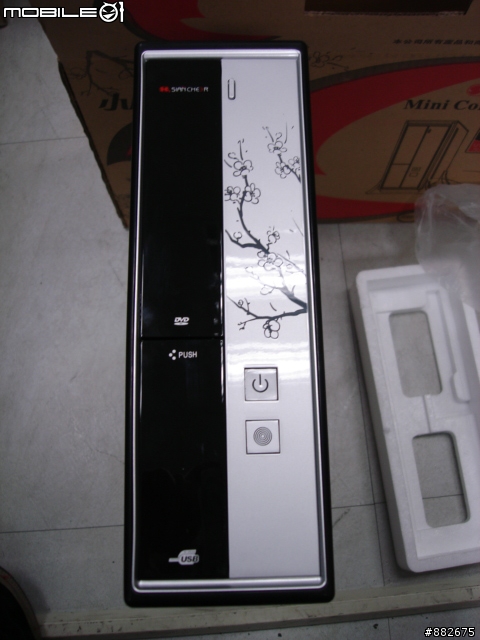

正面外觀..類烤漆的的銀色花紋..不錯看

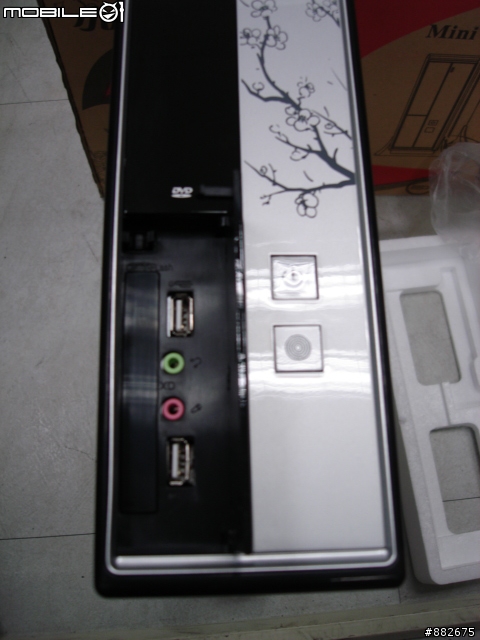

其中一邊的USB port,所以前面版只有兩個USB可供使用
在近一點看..可以看出有預留的孔位???
這是底部的POWER
跟一般的標準規格不同,但是聽店員說這種規格不會不好找..??
後面留了四個擴充槽可供使用,不過只限短板
將側蓋打開來看看,該有的配件都在裡面
這是配件包,有說明書,螺絲包,腳座等等
看看電源線...疑!!!!!好像給錯了...這是種PIN的是?看來得找轉接頭
連接電源供應器的這端..跟一般的長相不同
近看應該看的出來,因為這個CASE如果要立起來的話底下的POWER及電源線就會卡到,所以要做這種轉角的接頭
從內部往外看看
系統唯一的風扇,只有頂上的一顆8cm 風扇

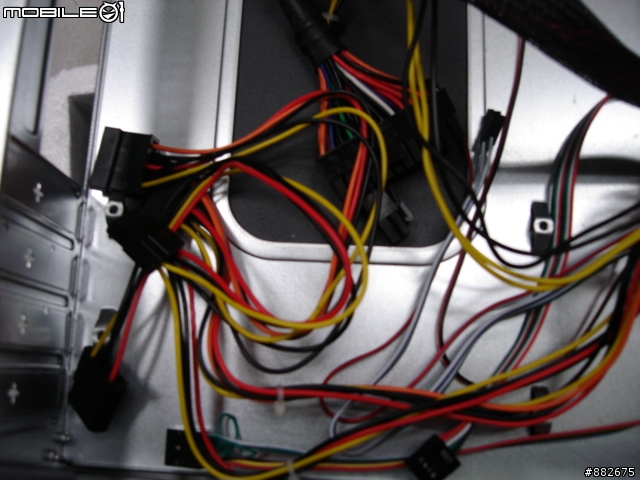

凌亂的線路,24PIN的主機板電源,還有4PIN電源以及額外的兩組大四P還有兩顆SATA電源
將面板拆下來
正面裸體的樣子
看的出玄機來了嗎?
沒錯類四CF SD CARD的預留讀卡機位置,說不定之後會出別種升級版的機殼或是出套件
將前面的三顆螺絲卸下來
整個前置往後拉....
就下來了..這樣子就可以開始進行安裝了
這邊是HDD的安裝位置,目測整個機殼應該只能安裝一顆HDD
這是電源的風扇

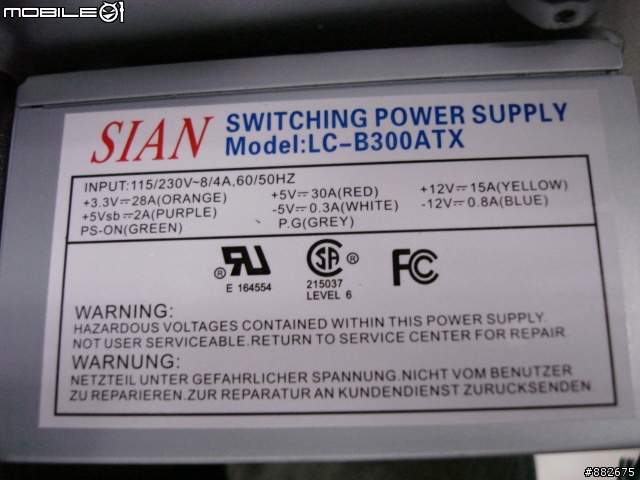

電源的牌子以及規格..是沒有看過..不是很熟
今日要使用的HDD WD 320GAAKS
說明書攤開以及機殼用的腳架還有螺絲包跟附贈的擋板

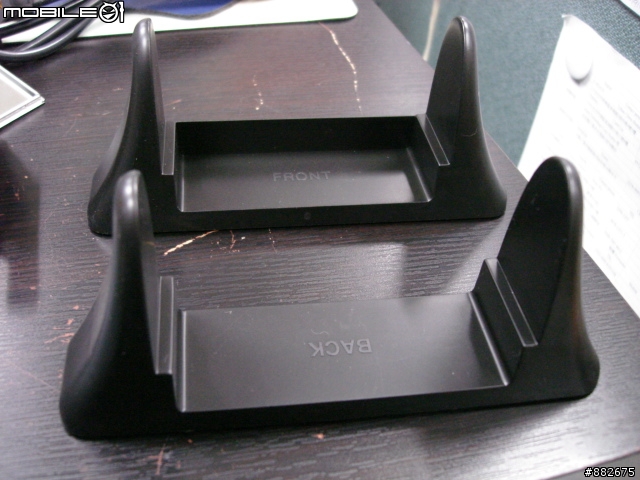

看看腳做的樣子,清楚的標明FRONT,BACK
擴充槽擋板以及固定HDD用的鐵板

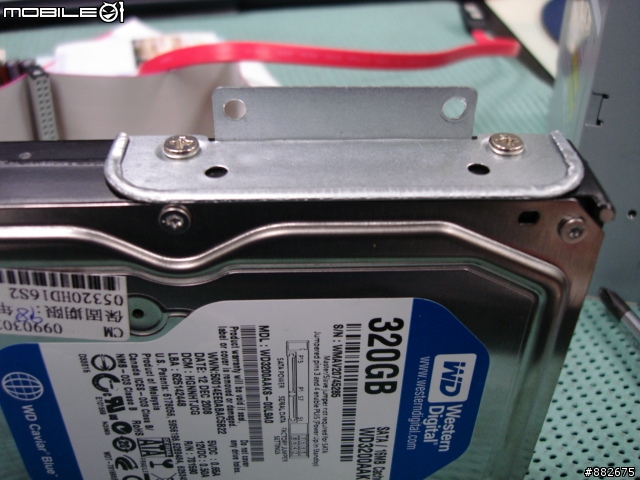

裝上硬碟就是這個樣子了
裝上機殼內的樣子
這是另外一邊的鎖點
先將電源線以及SATA線接好,免得到時候整個很卡手
剛才拆下來的總成.背面這邊清楚的標示了光碟機的鎖點位置,因為要配合前面的外蓋所以光碟機要鎖在有箭頭的位置
今日要使用的光碟機.TEAC
裝上去的樣子
來看看光碟機以及下面的硬碟固定上去的樣子
這是要裝上去的主機板 MSI G31 MICRO ATX +E5200
鎖上機殼囉..先把凌亂的線材丟到外面看看乾淨的最後一面
另一個角度看看內部所剩空間

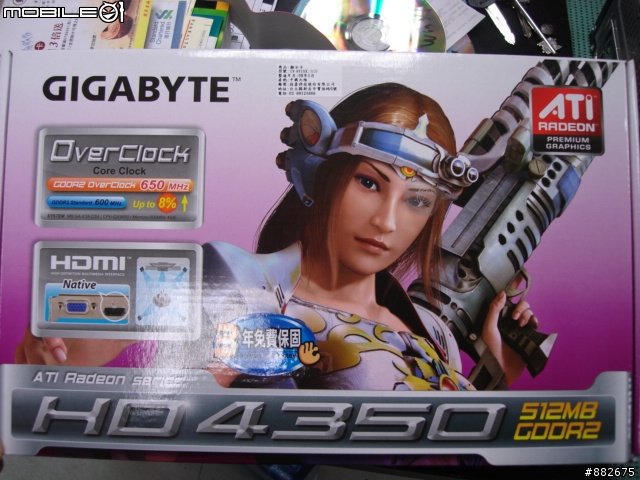

這也是一起買的顯示卡 技嘉4350,選擇很少因為要選短卡的

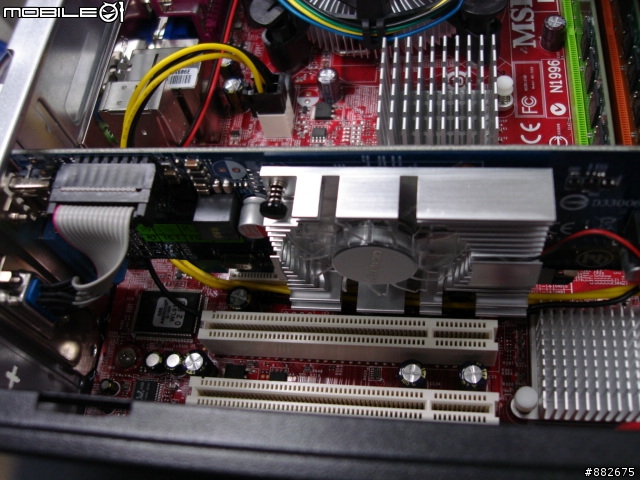

裝上去囉..就是這個樣子,看看旁邊雜亂的線真的很難整理...
後面外部的樣子..
另一個角度看顯示卡
完成,蓋子盒上去囉..
背面的樣子..明顯看的出這個機殼很長..
裝上腳架以及電源線來看看,剛剛好閃過
開機的銷魂藍光
目前還在測試..可能內部元件都不是高功率的,所以機殼外面的溫度是還可以接受的
不過就外觀來說..真的是長了點..
感謝大家耐心的觀賞
請多多指教
...
